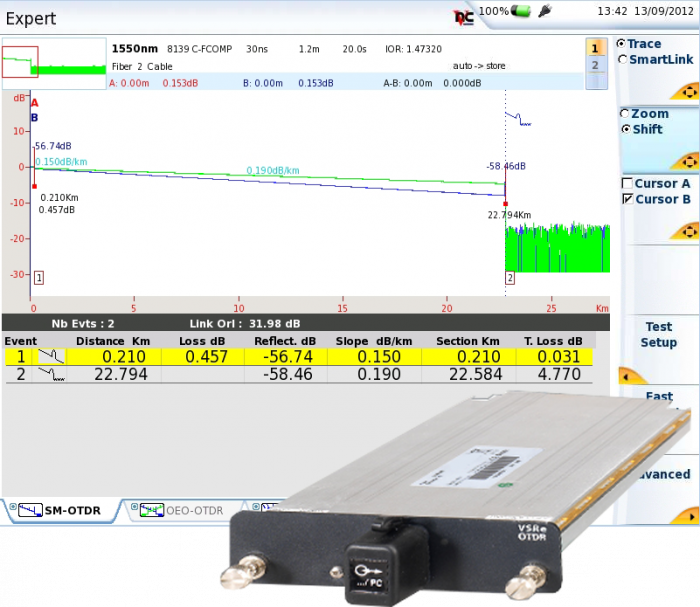

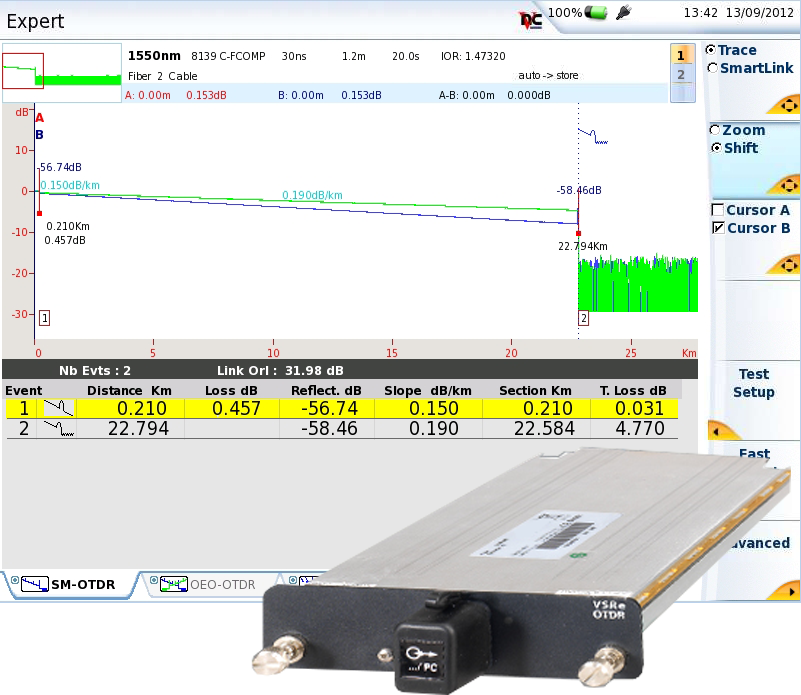

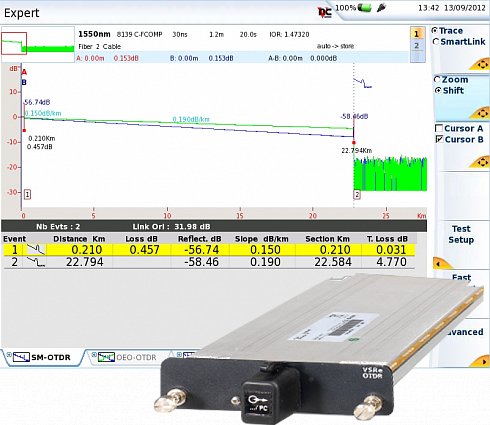

Модуль OTDR Серия 8100 -оптический рефлектометр для платформы VIAVI solutions MTS-6000A, 8000, для тестирования линий связи при установке, запуске и обслуживании корпоративных сетей, FTTx, сетей доступа, городских и магистральных сетей.
Подробнее
Описание
Семейство средств OTDR EVO VIAVI серии 8100 включает в себя модули для любых рефлектометрических измерений и сценариев тестирования от Access/PON FTTH до сетей сверхдальней связи.
Оптические рефлектометры серии 8100 EVOlution от компании VIAVI включает в себя модули «8100B», «8100C» и «8100D» для любых типов сетей и рефлектометрических измеренийМодуль SRL дополняет семейство продуктов EVO, представляя решение для одномодового и многомодового волокна.
Производительность оптических рефлектометров серии 8100 и функциональные возможности платформы MTS позволяет выполнить любое задание точно в срок и с первого раза.
Преимущества
- Лучшие в отрасли мертвые зоны позволят выявить все события и измерить их характеристики на расстоянии 2 метров друг от друга (семейство EVO)
- Объединяет в одном модуле - оптический рефлектометр (OTDR), измеритель мощности и источник постоянного оптического сигнала (семейство EVO)
- Оповещает о наличии активного сигнала в канале и предотвращает выход из строя оптического приемника в автоматическом режиме
Области применения
- Тестирование корпоративных сетей, ЦОД, сетей доступа, городских и магистральных сетей любой протяженности
- Оценка и устранение неисправностей в сетях FTTH/PON.
- Модернизация сетей для поддержки скорости передачи до 40 и 100Гб/с
- Мониторинг активного и светлого волокна
Основные характеристики
- Динамический диапазон до 50 дБ и 256 000 точек выборки.
- Мертвая зона по событию ≤ 65 см, мертвая зона затухания 2,5 м (семейство EVO)
- Встроенный источник постоянного оптического сигнала и широкополосный измеритель мощности на порту OTDR (семейство EVO)
- Оптимизирован для тестирования PON с разделением до 1x128
- Модули для многомодового и одномодового волокна
- Единый порт для длин волны 1310, 1550 и длины волны 1650 нм для тестирования без прерывания сервисов в процессе эксплуатации
- Доступен в версии FiberComplete для автоматизированных двунаправленных измерений OTDR, IL и ORL
Новые функции OTDR модулей серии 8100EVO:
- Интегрированные CW-источник и широкополосный измеритель мощности на одном порту
- Лучшие мертвые зоны (50cm мертвая зона для события, 2m мертвая зона для затухания)
- Один порт на три длины волны
- Версии на одну, две, три длины волны 1310, 1490, 1550, 1625 и 1650 нм, комбинированные модули (одномод и многомод)
- Тестирование через сплиттеры с коэффициентом деления 1x64 (8100B) и 1x128 (8100C)
Характеристики
| 8100A | 8100B | 8100C | 8100D | |
|
Центральная длина волны |
850/ 1300/ 1310/ 1550/ 1625 нм |
1310/ 1550/ 1625 нм | 1310/ 1490/ 1550/ 1625/1650 нм |
1310/ 1550/ 1625/ 1650 нм |
| Динамический диапазон |
Многомод: 24/24 дБ Одномод: 40/40/40 дБ |
41 / 40 / 40 дБ | 45/ 44.5/ 45/ 44/ 43 дБ |
50/ 50/ 50/ 48 дБ |
|
Мертвая зона для события |
Многомод: 0,25м Одномод: 0,6м |
0,65м | 0,65м | 0,5м |
|
Мертвая зона для затухания |
2м | 2м | 2м | 2,5м |
|
Мертвая зона после сплиттера |
25 м после 15 дБ затухания на сплиттере |
25 м после 15 дБ затухания на сплиттере |
25 м после 15 дБ/ 60 м после 18 дБ затухания на сплиттере |
15 м после 15дБ затухания на сплиттере |
| Измеритель мощности: | ||||
| Калиброванные длины волн: | -- |
1310, 1490, 1550, 1625 |
1310, 1490, 1550, 1625 |
1310, 1490, 1550, 1625 нм |
| Диапазон: | -- | –3 до –55 дБм | -3 до -55 дБм | -5 до -55 дБм |
| Источник сигнала CW: | ||||
| Длины волн: | 850, 1300, 1310, 1550, 1625 нм | 1310, 1550, 1625 нм |
1310, 1490, 1550, 1625 нм |
1310, 1550, 1625 нм |
|
Уровень выходной мощности: |
0 дБм | -3,5 дБм | -3,5 дБм | 0 дБм |
| Режим работы: |
CW (только одномод), 270 Гц, 330 Гц, 1кГц, 2 кГц, TWINtest |
CW, 270 Гц, 330 Гц, 1кГц, 2 кГц, TWINtest |
CW, 270 Гц, 330 Гц, 1 кГц, 2 кГц, TWINtest |
270 Гц, 330 Гц, 1 кГц, 2 кГц, TWINtest |
Документы
Описание
Модели
| Модель | Описание |
| 8100A | Модуль 850/ 1300/ 1310/ 1550/ 1625 нм |
| 8100B | Модуль 1310/ 1550/ 1625 нм |
| 8100C | Модуль 1310/ 1490/ 1550/ 1625/1650 нм |
| 8100D | Модуль 1310/ 1550/ 1625/ 1650 нм |
