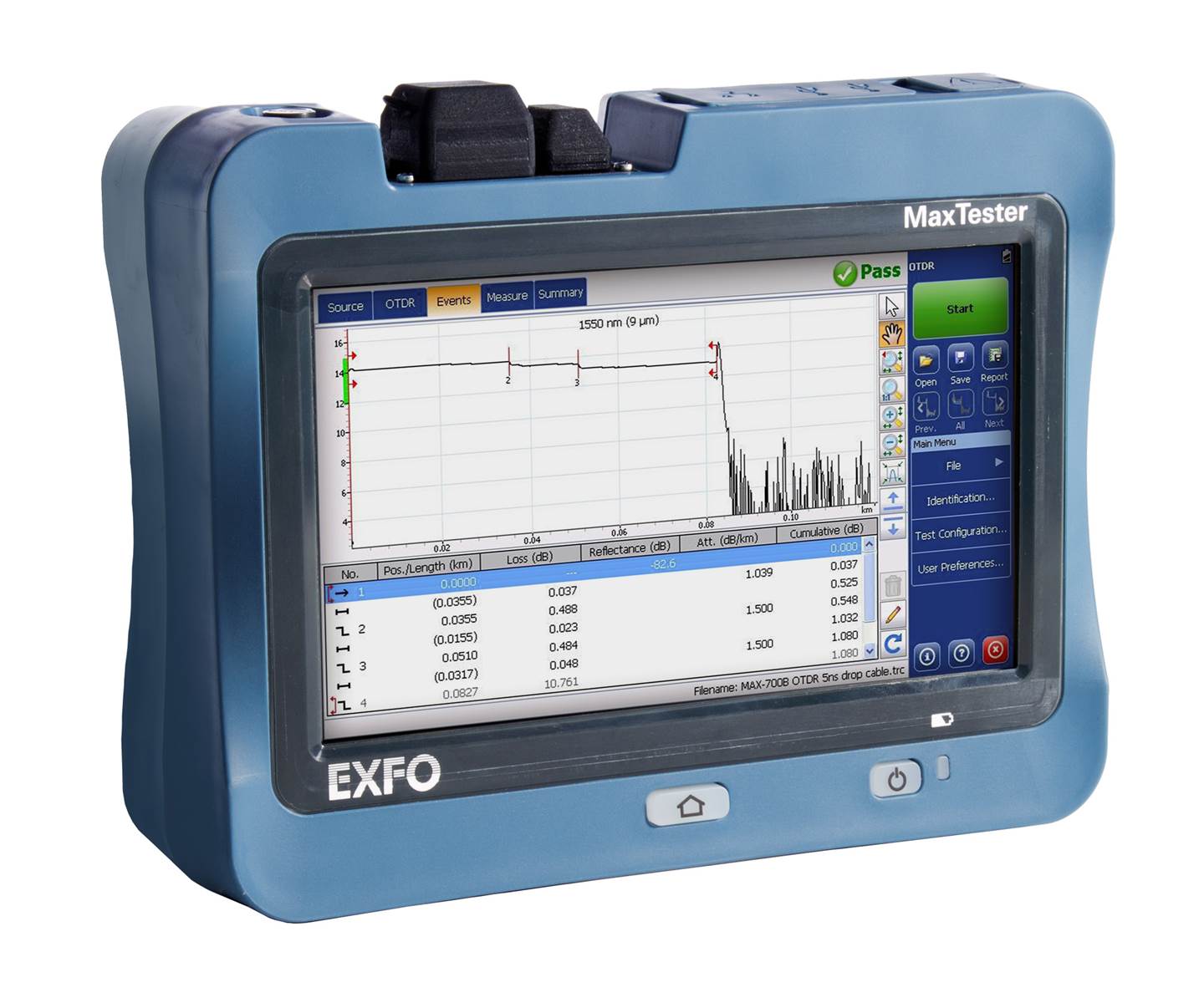

EXFO MaxTester 700B - серия легких и прочных портативных рефлектометров для работы в полевых условиях. Используется для определения затухания сигнала в оптическом кабеле, оценки потерь на сварных соединениях, коннекторах, макроизгибах. Способен измерить длину линии и росстояние до любой неоднородности. Большой 7-ми дюймовый сенсорный экран с улучшенной видимостью отлично подойдет для работы вне помещений. Новая оболочка OTDR 2.0 предполагает быструю загрузку, открытие приложений с помощью пиктограмм и автоматический поиск макроизгибов. Рефлектометр обладает улучшенным автоматическим режимом и режимом измерений в реальном времени. Аккумулятор обеспечивает 12 часов непрерывной работы. USB порты дадут возможность сбрасывать информацию сразу на "флешку" и подключать устройства plug-and-play. Опционально доступны функции визуального локатора повреждений (VFL) и измерителя мощности (PM). Прибор поддерживает технологию iOLM (подробнее). Это передовое программное обеспечение, превращает сложный анализ рефлектограмм в простую работу всего одним нажатием кнопки.
Сумка для транспортировки не входит в стандартную комплектацию рефлектометров серии MAX-700BКлючевые особенности рефлектометра EXFO MaxTester 700B:

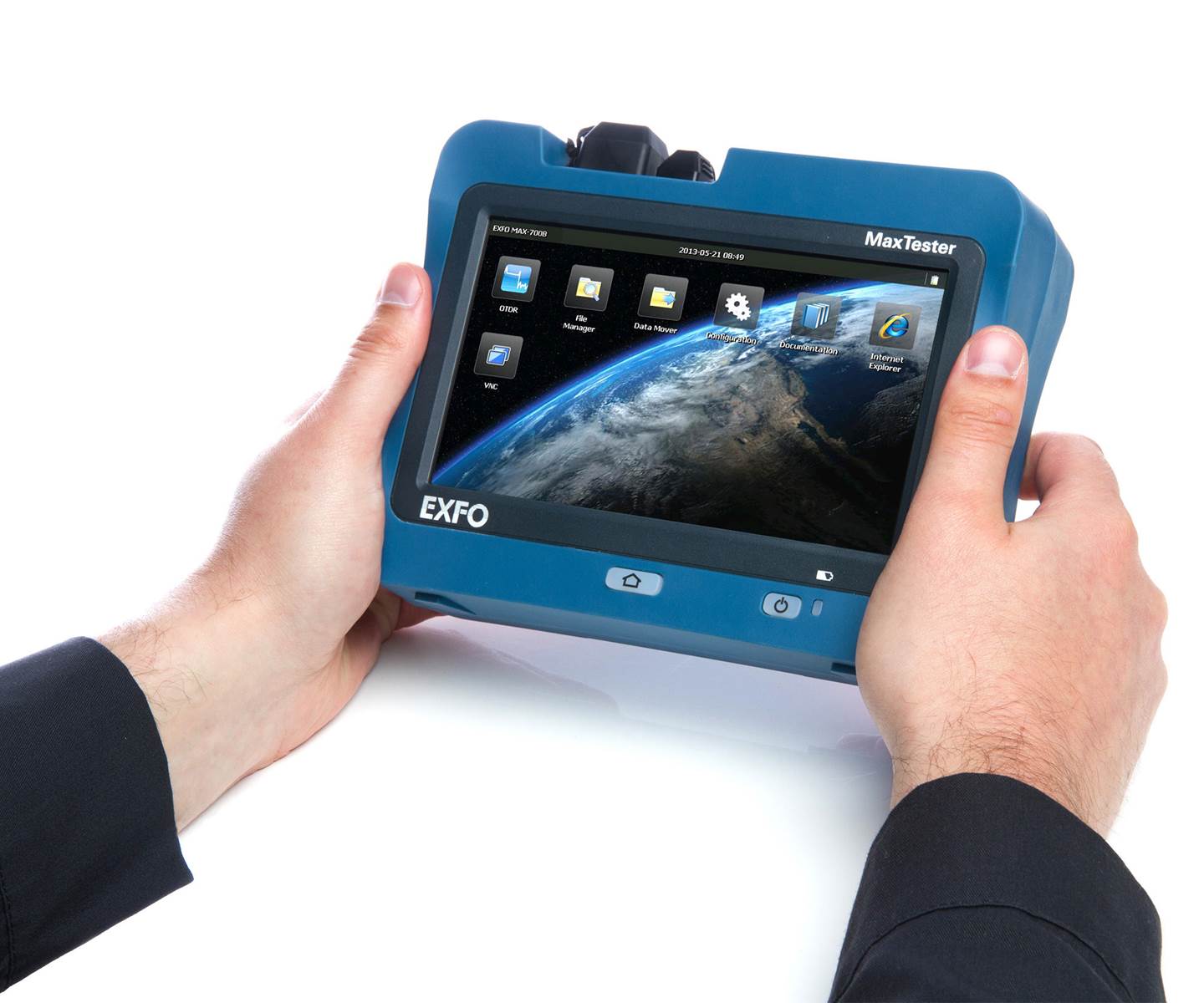

- Сенсорный экран 7 дюймов (приспособленный для работы вне помещений)
- Время автономной работы – 12 часов
- Мертвые зоны: по событиям (дефектам) 0,8 м, по затуханию 3,5 м (MAX 720/730B)

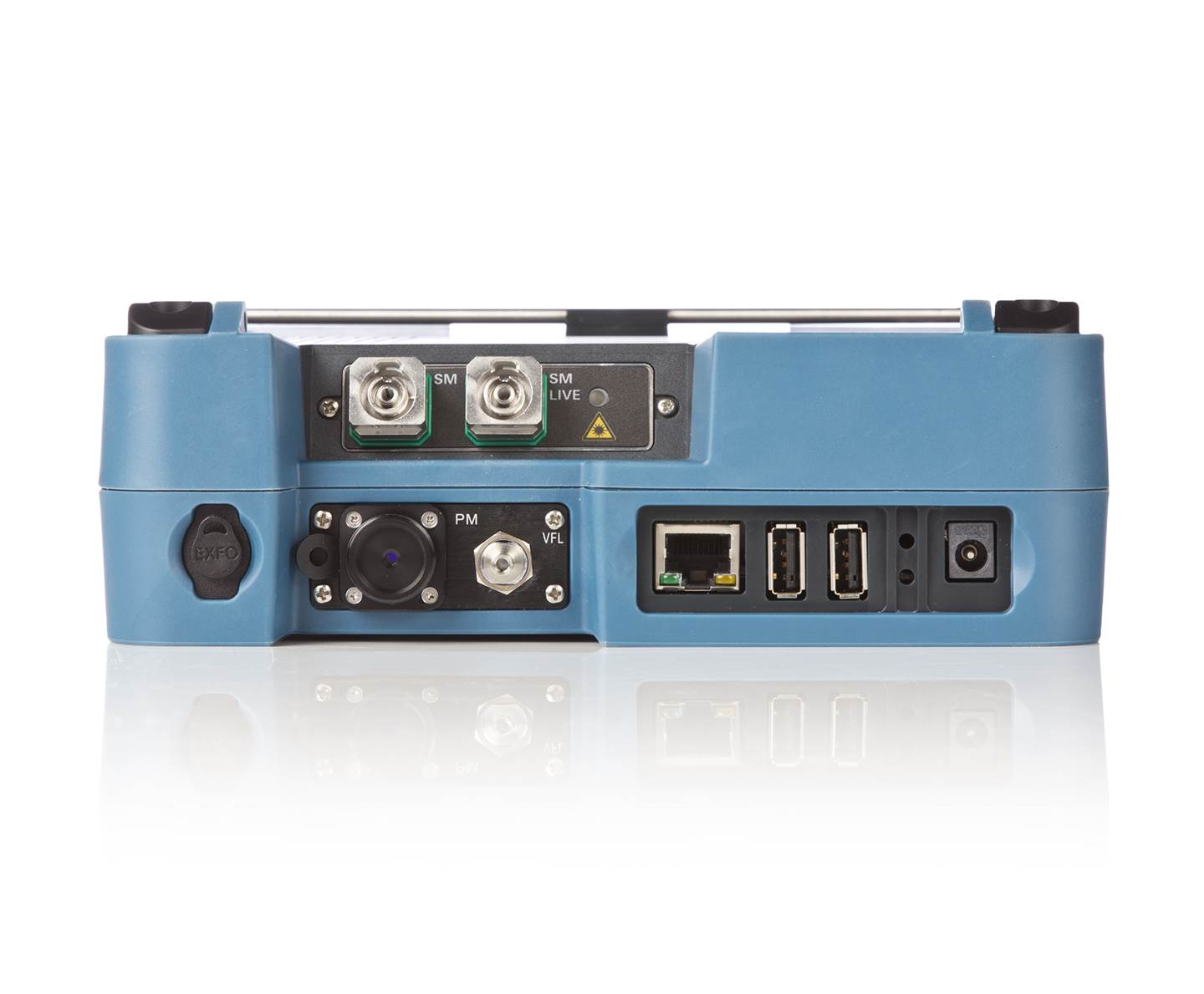

- Возможность работы на активных линиях (MAX-715B-M2/730B-M2)
- Тестирование сквозь сплиттер до 1х128 (MAX-730B)

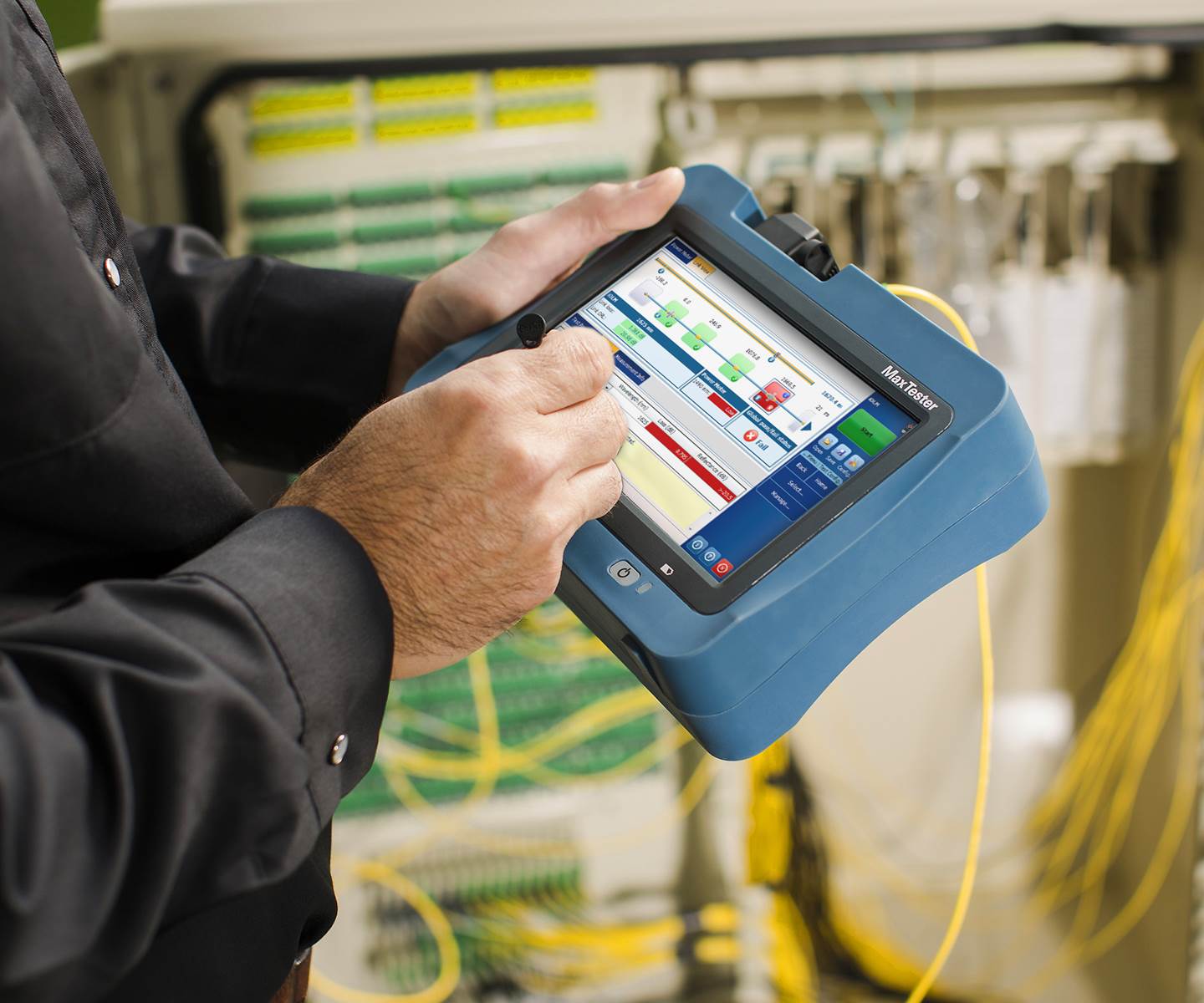

- Конструкция предназначена для эксплуатации в полевых условиях
- Поддержка технологии iOLM (опция)
Рефлектометры EXFO серии MAX-715B: Динамический диапазон 30 дБ. Мертвые зоны 1 м по событию и 4 м по затуханию. Для проведения измерений и поиска неисправностей в сетях FTTx и других линиях масштаба города. Имеет три модели с разными рабочими длинами волн.
Рефлектомер EXFO MAX-720B: Динамический диапазон 36 дБ. Мертвые зоны 0,8 м по событию и 3,5 м по затуханию. Обеспечивает эффективное тестирование линий с близко расположенными событиями, например, обслуживание оптических кроссов. Оптимизирован для измерений на сетях FTTx, линиях масштаба города и небольших магистралях.
Рефлектометры EXFO серии MAX-730B: Динамический диапазон 39 дБ. Мертвые зоны 0,8 по событию и 3,5 м по затуханию. Оптимизирован для тестирования сетей FTTH (PON) через сплиттеры до 1х128. Наличие порта с источником излучения на длине волны 1625 нм и фильтром позволяет проводить тестирование и поиск неисправностей в активных линиях. Имеет три модели с разными рабочими длинами волн.
Сравнение характеристик рефлектометров EXFO серии MaxTester 700B:
| Длина волны | Динамический диапазон,дБ | Мертвая зона по событиям/потерям, м | Модель |
| 1310/1550 нм | 30/28 | 1 / 4 | MAX-715B-M1-XX |
|
1310/1550 нм 1625 нм (2-й порт с фильтром) |
30/28/28 | 1 / 4 | MAX-715B-M2-XX |
| 1310/1550/1625 нм | 30/28/28 | 1 / 4 | MAX-715B-M3-XX |
| 1310/1550 нм | 36/34 | 0.8 / 3.5 | MAX-720B-M1-XX |
| 1310/1550 нм | 39/37 | 0.8 / 3.5 | MAX-730B-M1-XX |
|
1310/1550 нм 1625 нм (2-й порт с фильтром) |
39/37/37 | 0.8 / 3.5 | MAX-730B-M2-XX |
| 1310/1550/1625 нм | 39/37/37 | 0.8 / 3.5 | MAX-730B-M3-XX |
| Параметр | MAX-720C | MAX-730C |
| Длины Волн, (нм) | 850 /1300 /1310 /1550 /1625 | 1310 /1550 /1625 /1650 |
| Динамический диапазон, (дБ) | 27/29/36/35/35 | 39/38/39/39 |
| Мертвая зона по событиям, (м) |
SM: 0.7 MM: 0.5 |
0.5 |
| Мертвая зона по затуханиям, (м) |
SM: 3 MM: 2.5 |
2.5 |
| Ширина импульса, (нс) | 3 – 20000 | 3 – 20000 |
| Встроенный измеритель мощности в фильтрованный порт | нет |
OPM: широкополосный OPM2: широкополосный и FTTx |
| Выходная мощность в режиме непрерывного излучения (дБм) |
SM: -6 MM: -3 |
2,5 |
| Поддержка технологии iOLM | да | да |
| Модели | Описание |
| MAX-720C-SM1-XX |
MAX-720C, Access SM OTDR 1310/1550 nm, 36/35 dB (9/125 µm) |
| MAX-720C-SM2-XX |
MAX-720C, SM OTDR Module Port 1: 1310/1550 nm, 36/35 dB (9/125 µm) Port 2: с фильтром 1625 nm, 35 dB (9/125 µm) для тестирования активных линий |
| MAX-720C-Q1-XX |
MAX-720C, MM OTDR Module Port 1: 850/1300 nm, 27/29 dB (50/125 & 62.5/125 µm) Port 2: аппаратная поддержка SM 1310/1550 nm (открывается программным ключом) |
| MAX-720C-Q1-QUAD-XX |
MAX-720C, QUAD OTDR Module Port 1: 850/1300 nm, 27/29 dB (50/125 & 62.5/125 µm) Port 2: 1310/1550 nm 36/35 dB (9/125 µm) |
| MAX-730C-SM1-XX |
MAX-730C, FTTx/PON SM OTDR 1310/1550 nm, 39/38 dB (9/125 µm) |
| MAX-730C-SM2-XX |
MAX-730C, FTTx/PON SM OTDR Port 1 : 1310/1550 nm, 39/38 dB (9/125 µm) Port 2 : с фильтром 1625 nm, 39 dB (9/125 µm) |
| MAX-730C-SM3-XX |
MAX-730B, FTTx/PON SM OTDR 1310/1550/1625 nm, 39/38/39 dB (9/125 µm) |
| MAX-730C-SM8-XX |
MAX-730C, SM OTDR Module Port 1: 1310/1550 nm, 39/38 dB (9/125 µm) Port 2: с фильтром 1650 nm, 39 dB (9/125 µm) для тестирования активных линий |
| MAX-730C-SM6-XX |
MAX-730C, SM OTDR Module Порт с фильтром 1625 nm, 39 dB (9/125 µm) для тестирования активных линий |
| MAX-730C-SM7-XX |
MAX-730C, SM OTDR Module Порт с фильтром 1650 nm, 39 dB (9/125 µm) для тестирования активных линий |
