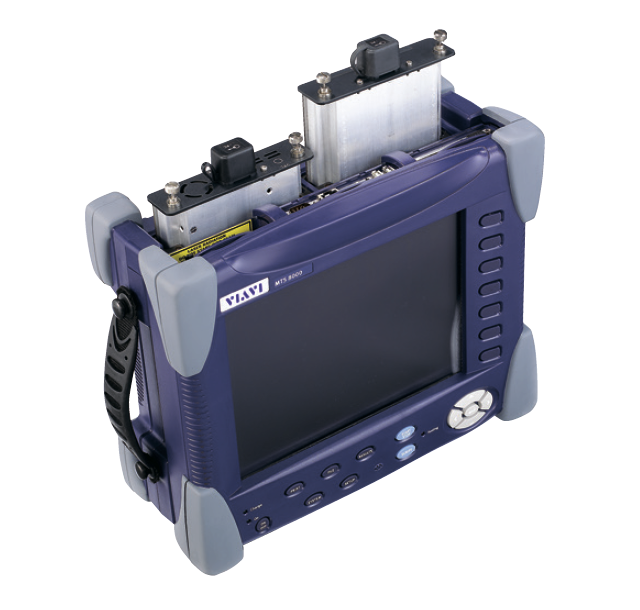

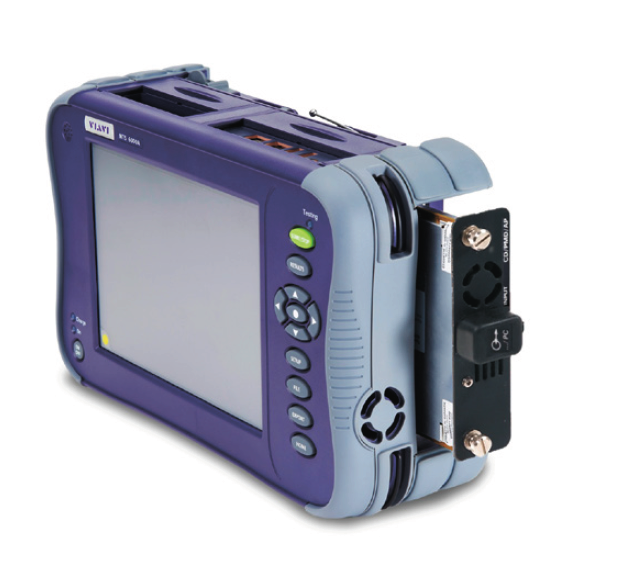

Комбинированные модули для измерения CD/PMD/AP VIAVI ODM Modules для платформ MTS-6000A, MTS-8000
Подробнее
Описание

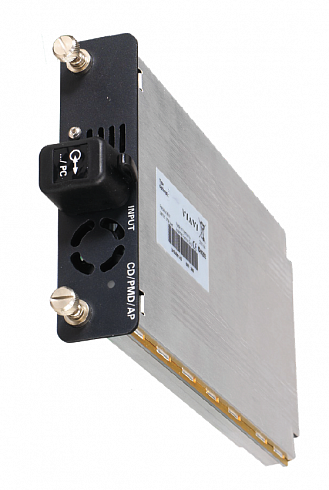

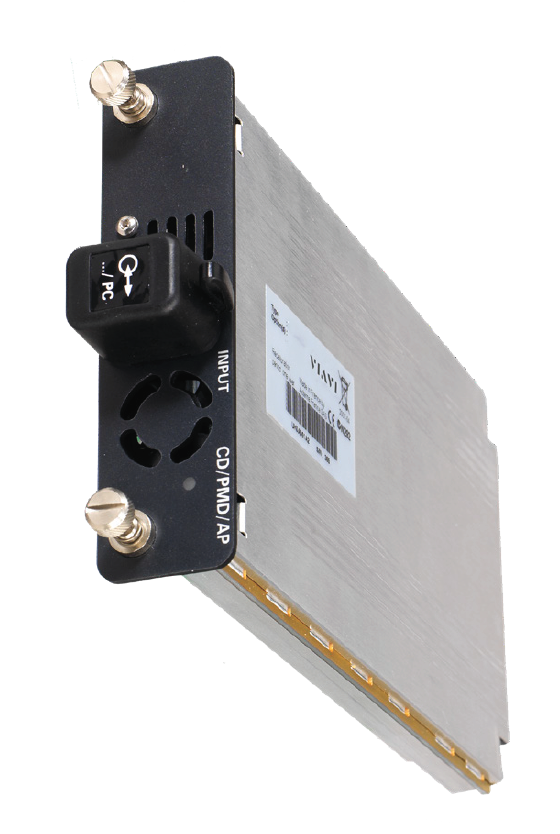

Комбинированные ODM модули E81DISPAP и E81MRDISPAP
- E81DISPAP - комбинированный модуль для измерения CD/PMD/AP (1260-1640 нм) на протяженных линиях
- E81MRDISPAP комбинированный OMD модуль для измерения CD/PMD/AP (1435-1640 нм) в диапазоне SCL
Тестирование хроматической дисперсии, поляризационно-модовой дисперсии и attenuation profile в одном модуле позволяет оценивать пригодность волокна для высокоскоростных систем передачи. Эти тесты включают оценку сетей 10 Gigabit Ethernet и 40G на стадии ввода в эксплуатации и обслуживания. Комбинация тестирования CD, PMD, AP позволяет специалистам оценивать пригодность оптоволоконной линии для реализации технологий CWDM, DWDM, включая ROADM сети.
Основные функции:
- Измерения в сети с Эрбиевыми оптическими усилителями (EDFA)
- Очень быстрое время сбора данных (от 40 до 80 сек); как минимум 500 точек
- Характеризация по G.852
- Один входной порт для конфигурирования тестов
- Хроматическая дисперсия
- Двустроннее тестирование по одному волокну, используя метод фазового сдвига
- Характеризация по всему диапазону длин волн
- Подходит для любого типа волокна
- Высокий динамический диапазон до 55 дБ
- Поляризационно-модовая дисперсия
- Метод фиксированного анализа, базирующийся на преобразовании Фурье
- Диапазон измерений: 0.08 to 130 ps
- Время измерения: 8 секунд
- Высокий динамический диапазон до 65 дБ
- Повторяемость (воспроизводимость): +/-0.025ps
- Attenuation Profile
- dB loss/km по всему диапазону длин волн: 1260-1640 нм
- Проводит характеризацию CWDM и DWDM диапазонов
- Характеризация водяного пика (1383 nm)
Характеристики
| ODM Module–Typical Specifications at 25°C | ||
| Weight | 600 g (1.32 lbs) | |
| Dimensions (W x H x D) | 213 x 124 x 32 mm (8.38 x 4.88 x 1.26 in) | |
| Optical Interfaces | ||
| Applicable fiber | SMF 9/125 μm | |
| Interchangeable optical connectors | FC, SC, DIN, LC | |
| Chromatic Dispersion | ||
|
Wavelength Range Acquisition Display |
1435–1640 nm 1260–1650 nm |
|
| Wavelength Uncertainty | ±0.1 nm | |
| Minimum length | 1 km | |
| Dynamic Range (dB) | 33 dB | |
|
80 km G.652 |
10 km G.655 |
|
| Zero dispersion wavelength uncertainty (nm) | n/a | ±4.5 |
| Zero dispersion wavelength repeatability (nm) | n/a | 0.4 |
| Dispersion uncertainty (ps/nm.km) | ±0.06 | ±0.3 |
| Dispersion repeatability (ps/nm.km) | 0.02 | 0.02 |
| Measurement time | 10 to 30 s | |
| Polarization Mode Dispersion | ||
| Dynamic range | 45 dB | |
| PMD measurement range | 0.08 to 130 ps | |
| PMD absolute uncertainty | ±0.02ps ±2% PMD | |
| PMD repeatability | 0.025 ps | |
| Measurement time | 8 seconds, independent of PMD value | |
| Attenuation Profile | ||
| Dynamic range | 45 dB | |
| Wavelength Uncertainty | ±0.1 nm | |
|
Measurement uncertainty at 1550nm at 1625nm |
±0.003 dB/km ±0.004 dB/km |
|
| Measurement time | 3 s | |
Документы
Viavi ODM Module Specification
572.5 Кб
Описание
Модели
| Модель | Описание |
| E81CD | Chromatic dispersion test module (1260–1640 nm) |
| E81DISPAP | Chromatic dispersion + PMD + Attenuation profile test module (1260–1640 nm) |
| E81PMD | PMD Test module |
| EOBS550 | Handheld Broadband source for CD/PMD/AP (1460–1640 nm) High dynamic range (1525–1570 nm) |
| E81BBS2A | Broadband Source module for CD/PMD/AP (1260–1640 nm) |
