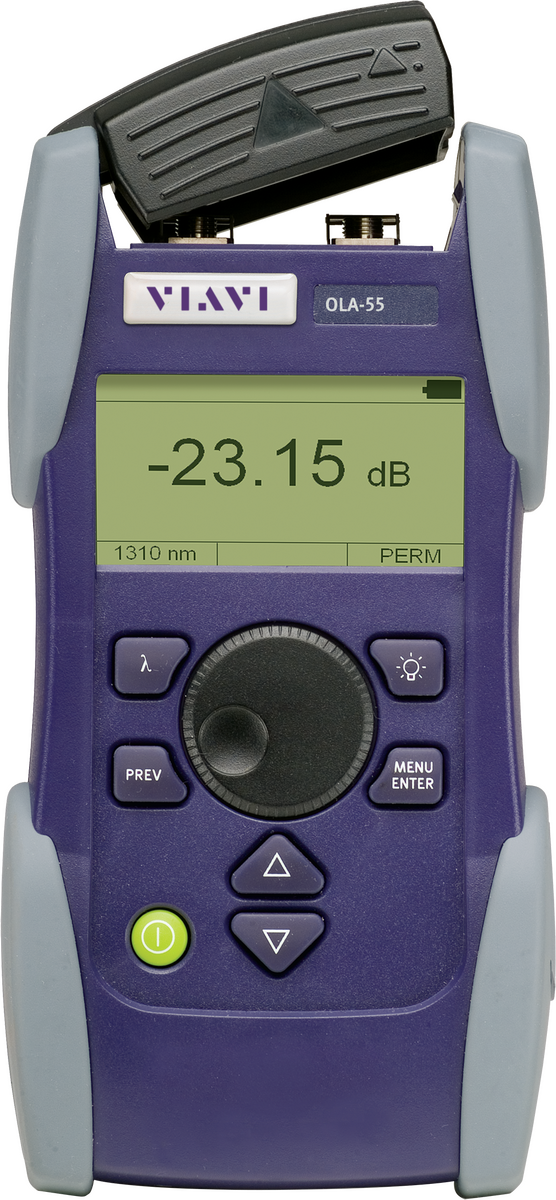

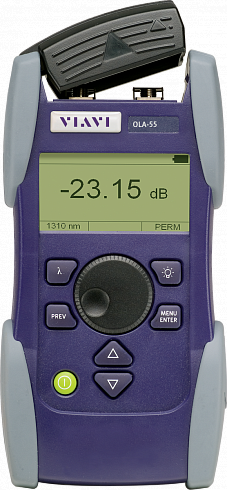

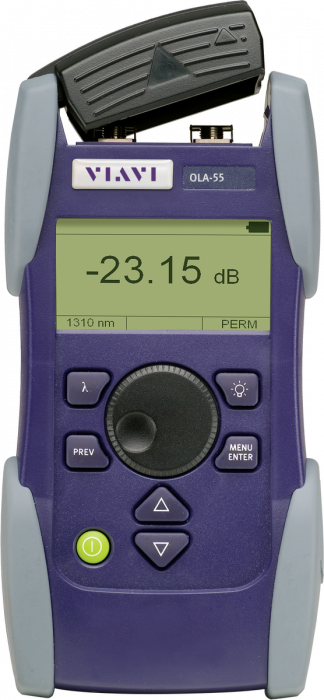

Оптические аттенюаторы VIAVI OLA-54 и OLA-55 с настраиваемым диапазоном длин волн:
от 750 до 1350 нм с шагом 1 нм (OLA-54) /
от 1260 до 1650 нм с шагом 1 нм (OLA-55)
Подробнее
Описание
VIAVI OLA-54 и OLА-55 – аттенюаторы с плавной регулировкой предназначены для снижения уровня сигнала в линии путем внесения в нее дополнительного затухания. Благодаря низкой дифференциальной групповой задержке (DGD), OLA-55 может применяться на системах 40 Гбит/с.
Особенности и возможности:
- расширенное число калиброванных длин волн: 600 длин волн для OLA-54 и 400 для OLA-55,
- супер-энергосберегающая технология SMARTEnergy – 1000 часов работы от одного комплекта батареек,
- установка абсолютного и относительного уровня ослабления,
- уникальная конструкция оптического тракта обеспечивающая низкий уровень вносимых потерь,
- удобное колесико SMARTWheel для точной и быстрой установки уровня,
- интерфейс по технологии SMARTStar быстр, прост и удобен,
- USB порт для удаленного управления, связи с компьютером и питания прибора,
- применимы для стандартов NIST/PTB,
- прочная, противоударная, а также влагозащищенная конструкция для эксплуатации в полевых условиях,
- управление «одной рукой»,
- быстрый старт, тестеры не требуют времени для разогрева
Применение:
- внесение ослабления в линию,
- тестирование устойчивости систем 40 Гбит/с с одновременным использованием аттенюатора OLA-55 и теста BERT,
- инсталляция и настройка любых мультимодовых и одномодовых волокон.
Оптические аттенюаторы VIAVI Solutions — идеальный выбор для специалистов, привыкших к качественному оборудованию. Приборы VIAVI Solutions помогают выполнять монотонную техническую работу быстрее и эффективнее. Быстрый запуск экономит время, а продуманная система управления и простой интерфейс обеспечивают удобство использования оборудования.
Комплектация
- Аттенюатор
- сменный оптический адаптер: SC встроенный и FC запасной
- 4 сухие батарейки Mignon/AA, 1.5 Вт
- поясная сумка
- инструкция быстрой настройки
Характеристики
| Характеристика | Значение |
| Настраиваемый диапазон длин волн | от 750 до 1350 нм с шагом 1 нм (OLA-54) / от 1260 до 1650 нм с шагом 1 нм (OLA-55) |
| Тип волокна | 50/125 мкм (OLA-54), 9/125 мкм (OLA-55) |
| Калиброванная длина волны | 850, 1300 нм (OLA-54) / 1310, 1550 нм (OLA-55) |
| Диапазон отображения | <2.5 до 55 дБ (OLA-54) / от 2.0 до 60 дБ (OLA-55) |
| Минимальные вносимые потери | <2,5 дБ (OLA-54) / <2,0 дБ (OLA-55) |
| Линейность | +0,2 дБ |
| Погрешность установки затухания | +0,8 дБ (тип.) |
| Функции | двунаправленный аттенюатор |
| Отображаемые значения | абсолютные или относительные значения затухания |
| Максимально допустимый уровень | +20 дБм (OLA-54) / +23 дБм (OLA-55) |
| Отображение результатов | в дБ |
| Источник питания | 4 батарейки типа AA, 1.5 В / 4 аккумулятора NiMH типа AA, 1.2 В |
| Время работы от батарей | более 300 часов |
| Функция автоматического отключения | (после 20 минут бездействия) |
| Зарядка | через адаптер AC / 12 V DC или от автомобильной розетки 12 V |
| Электромагнитная совместимость | IEC 61326 (соответствие CE) |
| Рекомендованный интервал калибровки | 3 года |
| Диапазон рабочих температур | от -10°C до +55°C |
| Размеры | 95 х 60 х 195 мм |
| Вес | 500 г |
| Особенности | - Последовательная точная настройка выходного уровня аттенюатора во всем диапазоне. - Графический дисплей с подсветкой, 128 х 64 точки. - Сменный адаптер для оптических коннекторов из линейки BN 2150/00.xx позволяет производить измерения под разными углами. - Функция быстрой зарядки (2 часа). |
| Attenuation mode | SmartClass OLA-55M Single-mode |
| Adjustable wavelength range | 1260 to 1650 nm in 1 nm increments |
| Fiber type | 9/125 μm |
| Calibrated wavelengths | 1310, 1550, 1625 nm |
| Display range1 | 2.0 to 60 dB |
| Minimum insertion loss1 | <2.5 dB |
| Linearity | ± 0.2 |
| Repeatability of attenuation setting2 | ± 0.1 dB |
| Total attenuation accuracy1 | ± 0.8 dB |
| Setting type | Continuous over the entire range |
| Function | Bi-directional in attenuation mode, uni-directional in level control mode |
| Displayed value1 | Absolute or relative attenuation value |
| Max. permitted level | +23 dBm |
| Optical level control mode | |
| Control range3 | -50 to +20 dBm |
| Accuracy4 | ± 0.25 dB |
| Display resolution | 0.01 dB |
| Setting time | <2 s |
| Output power level stabilization | ±0.15 dB |
| Stability5 | |
1.Including connectors (to IEC874-1, method 6), depending on quality of the connectors applied to the OLA
2.Excluding remating
3.Input power level needs to be at least 3 dB higher than seelcted output power level
4.At 23 °C ± 3 °C, calibrated wavelengths, at 1625 nm ± 0.3 dB
5.Input power variations in frequency range <0.5 Hz
Документы
Описание
| Опции | Описание |
| BN 2093/31 | MK-3S hard case for three instruments |
| BN 2126/03 | MT-2S soft bag for two instruments |
| BN 2126/04 | MT-3S soft bag for three instruments |

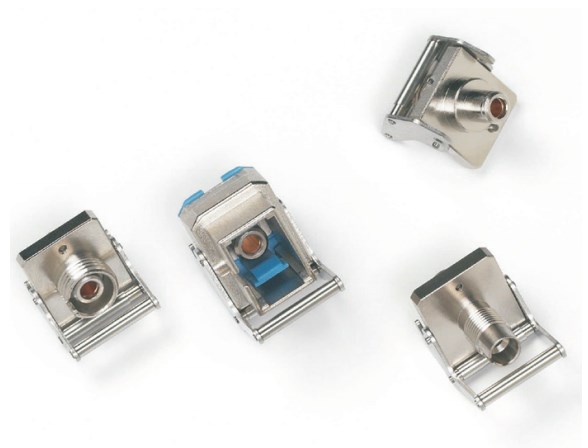

| BN 2150/00.32 | Optical adapter ST type |
| BN 2150/00.50 | Optical adapter DIN type |
| BN 2150/00.51 | Optical adapter FC type |
| BN 2150/00.58 | Optical adapter SC type |
| BN 2229/90.07 | Optical cleaning tape |
| BN 2229/90.08 | Spare tape for optical cleaning tape |

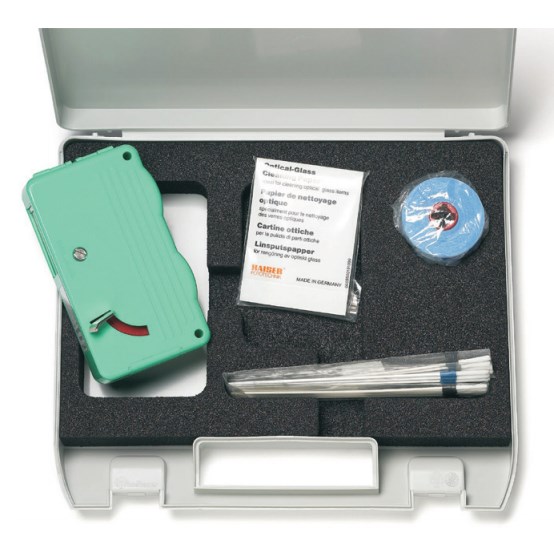

| BN 2229/90.21 | OCK-10 Optical Connector Cleaning Kit |
| BN 2237/90.02 | NiMH cells, Mignon/AA, 1.2 V (4 required per instrument) |
| BN 2252/01 | OVF-1 Visual Fault Locator |
| BN 2277/90.01 | SNT-121A Worldwide compatible AC adapter |
| BN 2277/90.02 | MT-1S belt bag for one instrument |
| BN 2280/90.01 | Calibration Report |
| K804 | USB connection cable |
Модели
| Модели | Описание |
| BN 2280/01 | SmartClass OLA-55 Single-mode, variable attenuator, PC |
| BN 2280/21 | SmartClass OLA-55 Single-mode, variable attenuator, APC |
| BN 2280/41 | SmartClass OLA-54 Multimode, variable attenuator, 50/125 µm |
| BN 2280/02 | SmartClass OLA-55M Single-mode, variable attenuator incl. level control mode, PC |
| BN 2280/22 | SmartClass OLA-55M Single-mode, variable attenuator incl. level control mode, APC |
