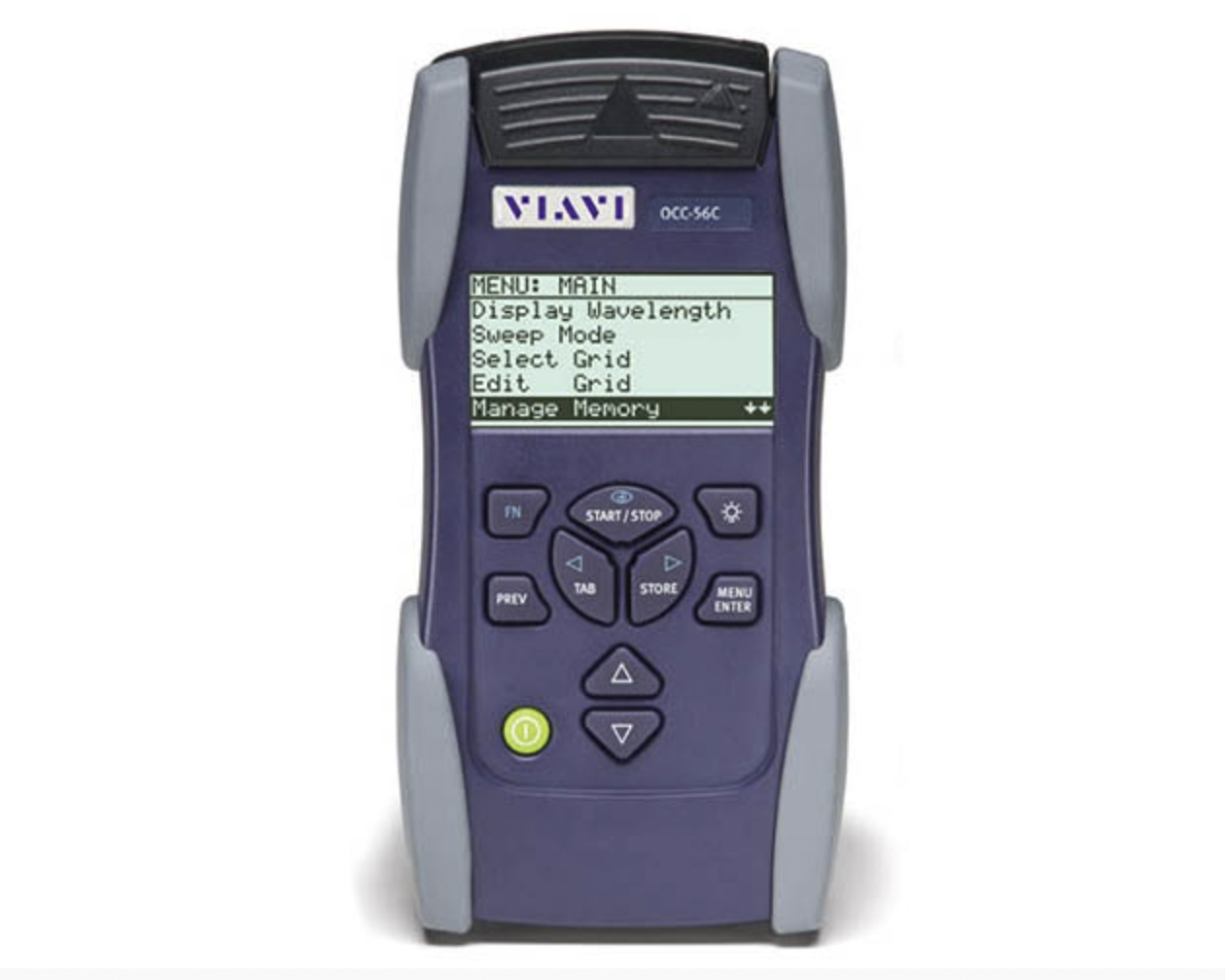

VIAVI SmartClass OCC-56 C – это портативное устройство для проверки оптических каналов в DWDM-системах. Благодаря своим компактным размерам и длительной автономной работе от батарей решение обладает максимальной гибкостью и идеально подходит для специалистов, занятых обслуживанием, монтажом и модернизацией систем DWDM в полевых условиях.
VIAVI SmartClass OCC-56C сканирует систему DWDM и автоматически регистрирует все каналы с указанием длины волны, частоты и соответствующего уровня мощности. Информация может отображаться в графическом формате в виде графика спектра или в табличном формате, что позволяет пользователям легко проверять производительность каждого канала.
Средство проверки каналов DWDM VIAVI SmartClass OCC-56C охватывает все частоты, определенные в Рекомендациях ITU-T от 191,600 до 196,100 ТГц с сеткой 100 ГГц.
| Характеристика | Значение |
| Диапазон длин волн | от 1528,77 до 1564,68 нм; от 196,10 до 191,60 ТГц |
| Точность длины волны | ±50 часов (тип.) |
| Разнесение каналов | 100/200 ГГц (согласно ITU-T) |
| Диапазон мощности канала | <-70 до +10 дБм |
| Абсолютная точность | <±1 дБ |
| Разрешение считывания | ±0,01 дБ |
| Пропускная способность фильтра на 3 дБ | мин. 0,34 нм |
| Время измерения | около 10 с (полный диапазон, 46 каналов) тип. |
| Оптический интерфейс | сменный адаптер APC |
| Максимальная мощность | +22 дБм на все каналы; +10 дБм на один канал |
| Обратные потери | >35 дБ |
| Графики на дисплее: | гистограмма, 50 ГГц/пиксель |
| Таблица: | номер канала, длина волны, мощность |
| Функции: | масштаб, маркер |
| Режим развертки | одиночный, непрерывный |
| Питание | 4 сухие батарейки типа AA, 1,5 В или NiMH аккумулятора типа AA, 1,2 В |
| Время работы от батарей | до 7 ч (тип.) |
| Рекомендованный интервал калибровки | 3 года |
| Диапазон рабочих температур | от -5°C до +55°C |
| Размеры | 95 х 60 х 195 мм |
| Вес | 500 г |
| Графический / табличный режим отображения | |
| Дистанционное управление через интерфейс USB | |
| Графический дисплей, разрешение 128 × 64 точки, отображает до четырех экранов состояния лазера | |
| Функция подсветки включается отдельной кнопкой | |
| Сменные оптические адаптеры SC, FC, ST, LC | |
| Сохранение результатов на внутреннюю память или внешнюю карту памяти USB | |
| Поддержка ПО для генерации отчетов | |
| Возможна работа от сети переменного тока через отдельный адаптер переменного тока | |
| Функция быстрой зарядки (2 часа) | |
| Функция автоматического отключения для энергосбережения (после 20 минут бездействия, можно отключить) | |
| Электромагнитная совместимость IEC 61326 (соответствие CE) | |
| Аксессуары | Описание |
| BN 2155/00.32 | Optical adapter ST type |
| BN 2155/06 | Optical adapter SC type |
| BN 2155/05 | Optical adapter FC type |
| BN 2155/07 | Optical adapter LC type |
| BN 2229/90.21 | OCK-10 Optical Connector Cleaning Kit |
| BN 2237/90.02 | NiMH cells, Mignon/AA, 1.2 V (4 required per instrument) |
| BN 2277/90.01 | SNT-121A Worldwide compatible AC adapter |
| BN 2277/90.02 | MT-1S belt bag for one instrument |
| Модели | Описание |
| OCC-56C | Сканер DWDM каналов VIAVI SmartClass |
