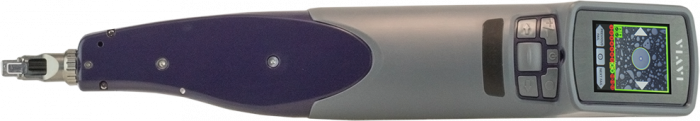

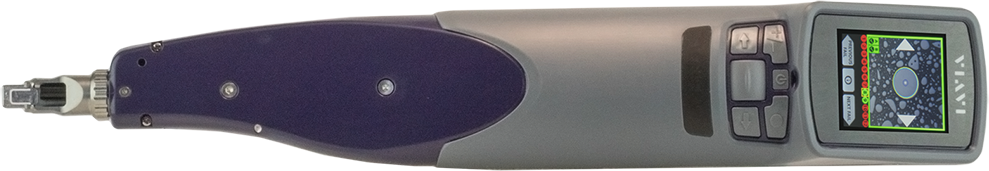

Автоматическая проверка и анализ оптических многоволоконных разъемов VIAVI FiberChek Sidewinder
Подробнее
Описание
FiberChek Sidewinder — первое в отрасли комплексное портативное решение для проверки и анализа многоволоконных разъемов, таких как МРО. Новый представитель отмеченного наградами семейства VIAVI FiberChek представляет собой полностью автоматизированное решение для проверки и анализа каждого волокна МРО или других многоволоконных разъемов.
Преимущества:
- Полностью автономная проверка многоволоконных разъемов
- Автоматизация процесса проверки
- Сертификация качества торцевой поверхности по требованиям клиента
- Точное и оперативное тестирование с автоматическим выводом результатов нажатием кнопки.
- Удобный доступ к разъемам в любом месте
- Подключение к любому оборудованию и тестирование без ограничений
Основные характеристики:
- Интегрированный сенсорный экран
- Просмотр активных оптоволокон
- Автоцентровка
- Автофокус
- Автоматическая плавная прокрутка
- Встроенный анализ торца оптоволокна
- Звуковое сопровождение результатов «прошел/не прошел»
- Профили приемки по выбору пользователя
- Хранение результатов в устройстве или их экспорт
- Подключение к ПК и мобильным устройствам по Wi-Fi и USB
- Работа от аккумулятора — в течение всего дня
- Поддержка критериев приемки по отраслевым стандартам (IEC-61300-3-35)
Характеристики
| Parameter | ||
| Dimensions (H x W x D) | 335 mm x 60 mm x 48 mm (13.2 in x 2.4 in x 1.9 in) | |
| Weight | 550g (19.4 oz) | |
| Display | 240 x 320 2.5” LCD touchscreen | |
| Output | USB, WiFi | |
| Power source | Internal Li-ion battery, USB power | |
| Run time | 5 hr | |
| Charge time | 2 hr (2 A max power source) 8 hr (500 mA max power source) | |
| Field-of- view values (μm) | High Magnification | Horizontal: 356 μm Vertical: 475 μm |
| Low Magnification | Horizontal: 713 μm Vertical: 950 μm | |
| Live image | 640 x 480, 10 fps | |
| Power supply | 5V wall adapter with interchangeable plug for US, EU, UK, AU | |
| Camera sensor | 2560 x 1920, 1/2.5 in CMOS, 5 megapixel | |
| Auto Index | Pan/Scroll up to 32 fibers (2 x 16) | |
| Light source | Blue LED, 100,000+ hr life | |
| Lighting technique | Coaxial | |
| Certification | CE, EN/IEC 61326 | |
| Temperature range | Operating: 0 to +50ºC Storage: -10 to +70ºC | |
| Humidity | 95% non-condensing | |
Документы
Viavi FiberChek Specification
703.4 Кб
Описание
Модели
| Description | |
| Kitted Packages | |
| FIT-FCSW-KIT1 | Kit: FiberChek Sidewinder probe – WiFi Case, FCPP-OLA-1, FCPT-UFBPT, FBPP-BAP1, tip case |
| FIT-FCSW-KIT1-NW | Kit: FiberChek Sidewinder probe – NO WiFi Case, FCPP-OLA-1, FCPT-UFBPT, FBPP-BAP1, tip case |
| FIT-FCSW-KIT2 | Kit: FiberChek Sidewinder probe – WiFi Case, FCPP-OLA-1, FCPT-MTP, FCPT-MTPA, FCPT-UFBPT, FBPP-BAP1, FCPT-MT-COUPLER, tip case |
| FIT-FCSW-KIT2-S | Kit: FiberChek Sidewinder probe – WiFi Case, FCPP-OLA-1, FCPT-MTP, FCPT-MTPA, FCPT-UFBPT, FBPP-BAP1, simplex tips for LC/PC and SC/PC, FCPT-MT-COUPLER, tip case |
| Accessories | |
| FCPT-MTP | Tip, MTP Bulkhead, for FiberChek Sidewinder |
| FCPT-MTPA | Tip, MTP APC Bulkhead, for FiberChek Sidewinder |
| FCPP-OLA-1 | Objective Lens Assembly, for FiberChek Sidewinder |
| FCPT-UFBPT | Adapter, FBP Probe Interface, for FiberChek Sidewinder |
| FCPP-SCASE4 | Carrying Case, for FiberChek Sidewinder |
| FCPP-RDC1 | Replacement Dust Cap for FiberChek Sidewinder |
| FBPP-GC-6 | Tip and Adapter Case, clear plastic |
