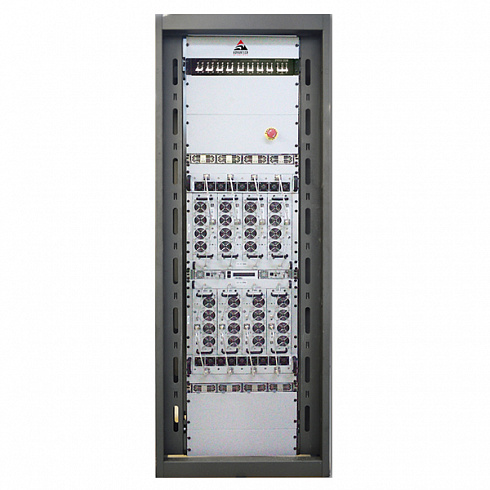

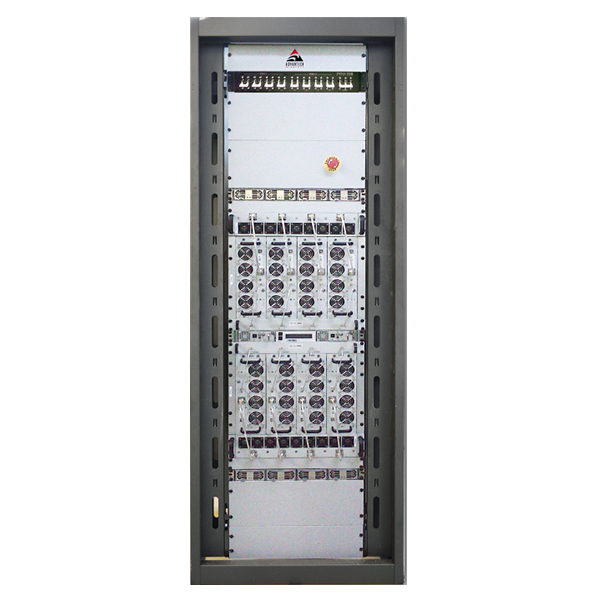

Усилитель мощности Advantech Wireless Model ARMA-S2500A S-Band, работает в диапазоне 1,7 - 1,90 ГГц или 1,86 - 2,1 ГГц. ARMA-S2500A полностью модульный.
- Модульная архитектура
- Высокая стабильность (фаза и амплитуда)
- Компенсация усиления по температуре
- Возможность удаленного мониторинга и управления через порты RS485 или Ethernet
- Входные и выходные порты монитора образца
- Коррекция коэффициента мощности
- Сменные модули в полевых условиях
- Не требуется доступа с тыльной стороны для работы или обслуживания
- Предусмотрен регулируемый ALC
- Защита от обрыва или короткого замыкания нагрузки

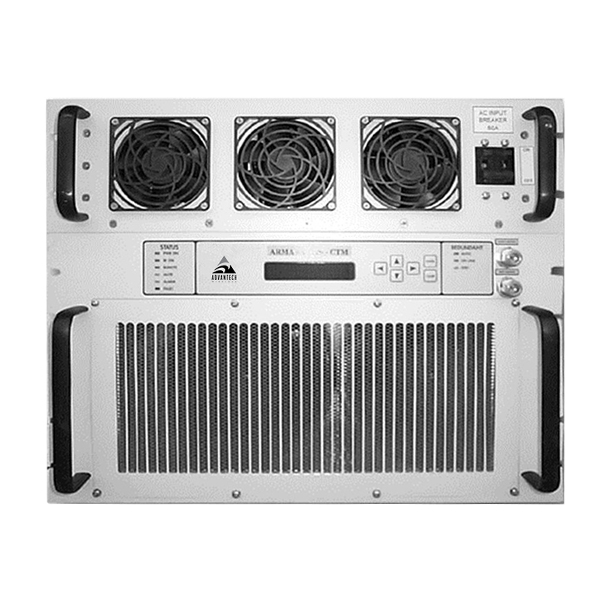

Серия ARMA-5000S - это твердотельные усилители (SSPA) для монтажа в стойку , работающие в частотном диапазоне S-Band. Усилитель представляет собой интегрированный блок, укомплектованный блоком питания и системой охлаждения. Предназначеные для работы в помещении, усилители имеют компактные размеры и занимают девять мест для монтажа в стойку (9 RU - 15¾ ”) стандартной 19-дюймовой стойки. Встроенный микропроцессор контроллер обеспечивает возможность для интерфейсов последовательного порта (RS485) для удаленного мониторинга и управления.
- Высокое усиление и линейность
- Выходная мощность до 1250 Вт
- Регулировка усиления (локальная и удаленная)
- Удаленный мониторинг и управление (локальное и удаленное)
- Порт монитора выходного образца
- Компенсация температурного прироста
- Автоматическое отключение при перегреве
- Автоматическое отключение высокой отраженной мощности
- Бесконечная защита по КСВН
- Коррекция коэффициента мощности
- Маркировка CE

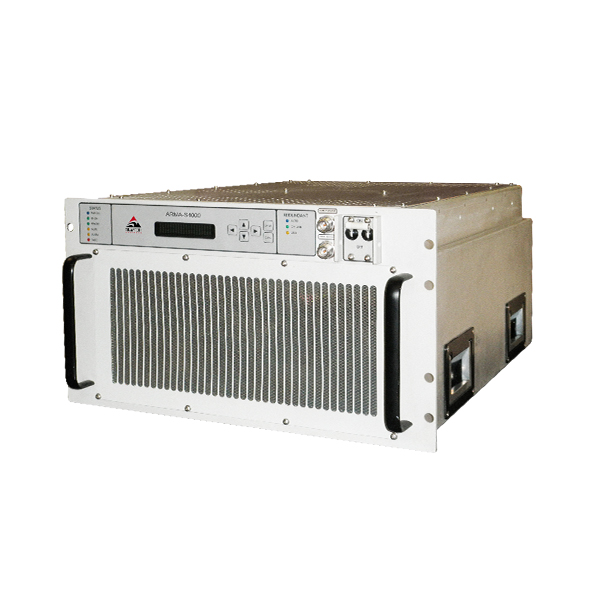

Серия ARMA-4000S представляет собой монтируемые в стойку твердотельные усилители мощности (SSPA), работающие в частотном диапазоне S-диапазона. Усилитель представляет собой интегрированный блок, укомплектованный системой питания и охлаждения. Усилители, предназначенные для работы в помещении, имеют компактные размеры и занимают шесть мест для монтажа в стойку (6 RU - 10) стандартной 19-дюймовой стойки. Встроенный микропроцессорный контроллер обеспечивает возможность использования интерфейсов последовательного порта (RS485) для удаленного мониторинга и управления.
- Высокое усиление и линейность
- Выходная мощность до 500 Вт
- Регулировка усиления (локальная и удаленная)
- Удаленный мониторинг и управление (местное и удаленное)
- Порт монитора выходного образца
- Компенсация температурного прироста
- Автоматическое отключение при перегреве
- Автоматическое отключение высокой отраженной мощности
- Бесконечная защита по КСВН
- Коррекция коэффициента мощности
- Маркировка CE

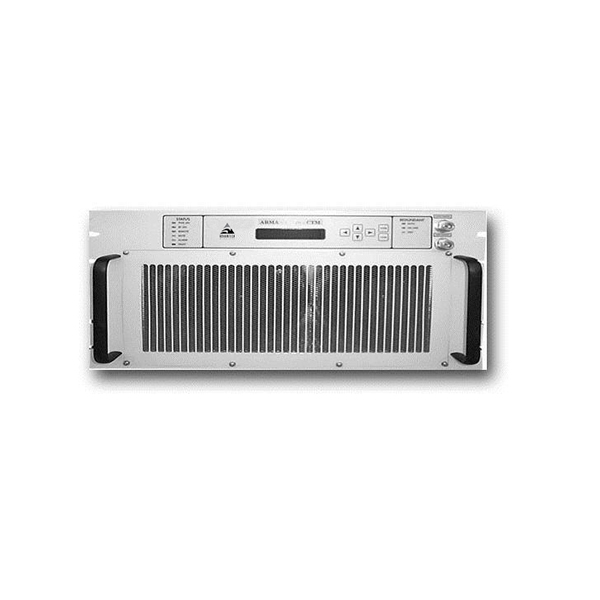

Серия ARMA-2000S представляет собой монтируемые в стойку твердотельные усилители мощности (SSPA), работающие в частотном диапазоне S-диапазона. Усилитель представляет собой интегрированный блок, укомплектованный системой питания и охлаждения. Усилители, предназначенные для работы в помещении, имеют компактные размеры и занимают четыре места для монтажа в стойку (4 RU - 7 ”) стандартной 19-дюймовой стойки. Встроенный микропроцессорный контроллер обеспечивает возможность использования интерфейсов последовательного порта (RS485) для удаленного мониторинга и управления.
- Высокое усиление и линейность
- Выходная мощность до 250 Вт
- Регулировка усиления (локальная и удаленная)
- Удаленный мониторинг и управление (местное и удаленное)
- Порт монитора выходного образца
- Компенсация температурного прироста
- Автоматическое отключение при перегреве
- Автоматическое отключение высокой отраженной мощности
- Бесконечная защита по КСВН
- Коррекция коэффициента мощности
- Маркировка CE
| Technical Specifications ARMA-S2500A series | ||
| Full system | Amplifier Module | |
| Operating Frequency Range | 1.7 – 1.90 GHz or 1.86 – 2.1 GHz | |
| Output Power (PSAT) nominal | 2,500 W (64 dBm) | 500W (57 dBm) |
| Output Power (P1dB) min | 2,000 W (63 dBm) | 400W (56 dBm) |
| Input Drive Level | 0 to +5 dBm | +20 dBm |
| Small Signal Gain | 58 – 63 dB | 36 dB |
| Gain Variation | 2dB p-p over frequency range ± 0.2 dB over any 18 MHZ bandwidth | |
| Output Power adjustability | 0 – 20 dB in steps of 0.1 dB | |
| Harmonics | - 80 dBc typical (with harmonic filter) | |
| Non-Harmonic Spur | - 60 dBc max @ 2kW output | |
| AM/PM Conversion | 4°/dB @ 2kW output | |
| Intermodulation (IMD3) | -25dBc @ 7 dB back-off at P1 dB | |
| Group Delay | 1.0 ns/MHz max. linear 0.1 ns/ MHz2 max. parabolic 1 ns pk-pk max ripple | |
| Input / Output Impedance | 50 Ohms | |
| Input / Output VSWR | 1.4:1 or better | |
| Load VSWR for full compliance | 2:1 max with protection against open or short circuit loads | |
| Output Impedance | 50 Ohms | |
| Input Connector | N-type /Female/ | |
| Output Connector | CPR 430G / EIA 1 5/8” coax | N-Type |
| Monitor Output (optional) | Calibrated output sample loop with 48dB attenuation. SMA connector | |
| Dimensions | 19” rackmount (48.26 cm) 45 U high (90”) (228.6 cm) 42” deep (106.6 cm) | H 7U (12.25”) D 14” W 4” |
| Technical Specifications ARMA-5000S | 600W | 700W | 800W | 1000W | 1250W |
| Electrical Characteristics | |||||
| Availability in this series | |||||
| S | √ | √ | √ | √ | √ |
| Output power (PSAT) | +58 dBm | +58.5 dBm | +59 dBm | +60 dBm | +61 dBm |
| Output power (P1dB) min | +57 dBm | +57.5 dBm | +58 dBm | +59 dBm | +60 dBm |
| Gain at maximum setting | 70 dB min | ||||
| Frequency range | 2.025 - 2.120 GHz | ||||
| Gain adjustment range | 20 dB | ||||
| Max input power without damage | +10 dBm | ||||
| Gain flatness | 1.5 dB p-p max over full band 0.5 dB p-p over 10 MHz at 25ºC | ||||
| Gain slope | 0.06 dB/MHz, max | ||||
| Gain variation over temperature | ±1.5 dB over full operating range (temperature compensation mode) | ||||
| Gain variation over 24 hours | ±0.5 dB max at constant temperature & drive level | ||||
| Input VSWR | 1.3: 1 | ||||
| Output VSWR | 1.3: 1 | ||||
| Noise Power Density | -80 dBm/Hz max in TX band -85 dBm/Hz max in RX band (without optional filter) | ||||
| Spurious at rated power | -65 dBc max | ||||
| Harmonics at rated power | -45 dBc max | ||||
| AM/PM conversion | 3.5°/dB max at P1dB 1°/dB max at 3 dB total back-off from rated P1dB | ||||
| Third order IMD (two equal tones 5 MHz apart) | -24 dBc max at 3 dB total back-off from rated P1dB | ||||
| Group Delay | Linear: 0.02 nsec/MHz max. Parabolic: 0.003 nsec/MHz2 max. Ripple: 1 nsec p-p max. | ||||
| Residual AM (F* - frequency in kHz) |
0-10 kHz: -45 dBc 10 kHz - 500 kHz: -20 (1.25+log F*) dBc 500 kHz - 1 MHz: -80 dBc |
||||
| Technical Specifications ARMA-4000S | 300W | 350W | 400W | 500W |
| Electrical Characteristics | ||||
| Availability in this series | ||||
| S | √ | √ | √ | √ |
| Output power (PSAT) | +55 dBm | +55.5 dBm | +56 dBm | +57 dBm |
| Output power (P1dB) min | +54 dBm | +54.5 dBm | +55 dBm | +56 dBm |
| Power Gain @ max setting | 70 dB min | |||
| Frequency range | 2.025 GHz - 2.120 GHz | |||
| Gain adjustment range | 20 dB | |||
| Max input power w/out damage | +10 dBm | |||
| Gain flatness | 1.5 dB p-p max over full band 0.5 dB p-p over 10 MHz at 25ºC | |||
| Gain slope | 0.06 dB/ MHz max. | |||
| Gain variation over temperature | ±1.5 dB over full operating range (temperature compensation mode) | |||
| Gain variation over 24 hours | ±0.25 dB max at constant temperature & drive level | |||
| Input VSWR | 1.3:1 | |||
| Output VSWR | 1.4:1 | |||
| Noise Power Density | -80 dBm/Hz max in TX band -85 dBm/Hz max in RX band (without optional filter) | |||
| Spurious at rated power | -65 dBc, max. | |||
| Harmonics at rated power | -45 dBc, max | |||
| AM/PM conversion | 2.5°/dB max. at P1dB 1°/dB max. at 3 dB back-off from rated P1dB | |||
| Third order IMD (two equal tones 5 MHz apart) | -26 dBc max. at 3 dB total back-off from rated P1dB | |||
| Group Delay | Linear: 0.01 nsec/MHz max. Parabolic: 0.002 nsec/MHz2 max. Ripple: 0.5 nsec p-p max. | |||
| Residual AM (F* - frequency in kHz) |
0-10 kHz: -45 dBc 10 kHz - 500 kHz: -20 (1.25+log F*) dBc 500 kHz - 1 MHz: -80 dBc |
|||
| Technical Specifications ARMA-2000S | 150W | 200W | 250W |
| Electrical Characteristics | |||
| Availability in this series | |||
| S | √ | √ | √ |
| Output power (PSAT) | +52 dBm | +53 dBm | +54 dBm |
| Output power (P1dB) min | +51 dBm | +52 dBm | +53 dBm |
| Power Gain @ max setting | 65 dB min | ||
| Frequency range | 2.025 GHz - 2.120 GHz | ||
| Gain adjustment range | 20 dB | ||
| Max input power w/out damage | +10 dBm | ||
| Gain flatness | 1.5 dB p-p max over full band 0.5 dB p-p over 10 MHz at 25ºC | ||
| Gain slope | 0.05 dB/20 MHz max. | ||
| Gain variation over temperature | ± 2 dB over full operating range (temperature compensation mode) | ||
| Gain variation over 24 hours | ±0.25 dB max at constant temperature & drive level | ||
| Input VSWR | 1.3:1 | ||
| Output VSWR | 1.4:1 | ||
| Noise Power Density | -80 dBm/Hz max in TX band -85 dBm/Hz max in RX band (without optional filter) | ||
| Spurious at rated power | -65 dBc, max. | ||
| Harmonics at rated power | -60 dBc, max | ||
| AM/PM conversion at rated power | 2.5°/dB max. at P1dB, 1°/dB max. at 3 dB back-off from rated P1dB | ||
| Third order IMD (two equal tones 5 MHz apart) | -26 dBc max. at 3 dB total back-off from rated P1dB | ||
| Group Delay | Linear: 0.01 nsec/MHz max. Parabolic: 0.002 nsec/MHz2 max. Ripple: 0.5 nsec p-p max. | ||
| Residual AM (F* - frequency in kHz) |
0-10 kHz: -45 dBc 10 kHz - 500 kHz: -20 (1.25+log F*) dBc 500 kHz - 1 MHz: -80 dBc |
||
| Модель | Описание |
| ARMA-S2500A series | S-Band 2.5kW Modular Amplifier |
| ARMA-5000S series | S-Band Rack-mount SSPA 600W to 1250W |
| ARMA-4000S series | S-Band Rack-mount SSPA 300W to 500W |
| ARMA-2000S series | S-Band Rack-mount 150W to 250W |
