Описание
LNA Nisshinbo Micro Devices NJS8451 предназначен для передачи данных по спутниковой связи в C-диапазоне. Он совмещен с 3-каскадным HEMT-усилителем.
LNA NJS8451 принимает радиочастотный сигнал (C‐диапазон: от 4,5 до 4,8 ГГц) в качестве входного сигнала, усиливает и выводит радиочастотный сигнал. Он работает от источника питания +24 В постоянного тока (диапазон: от +12 до +28 В).

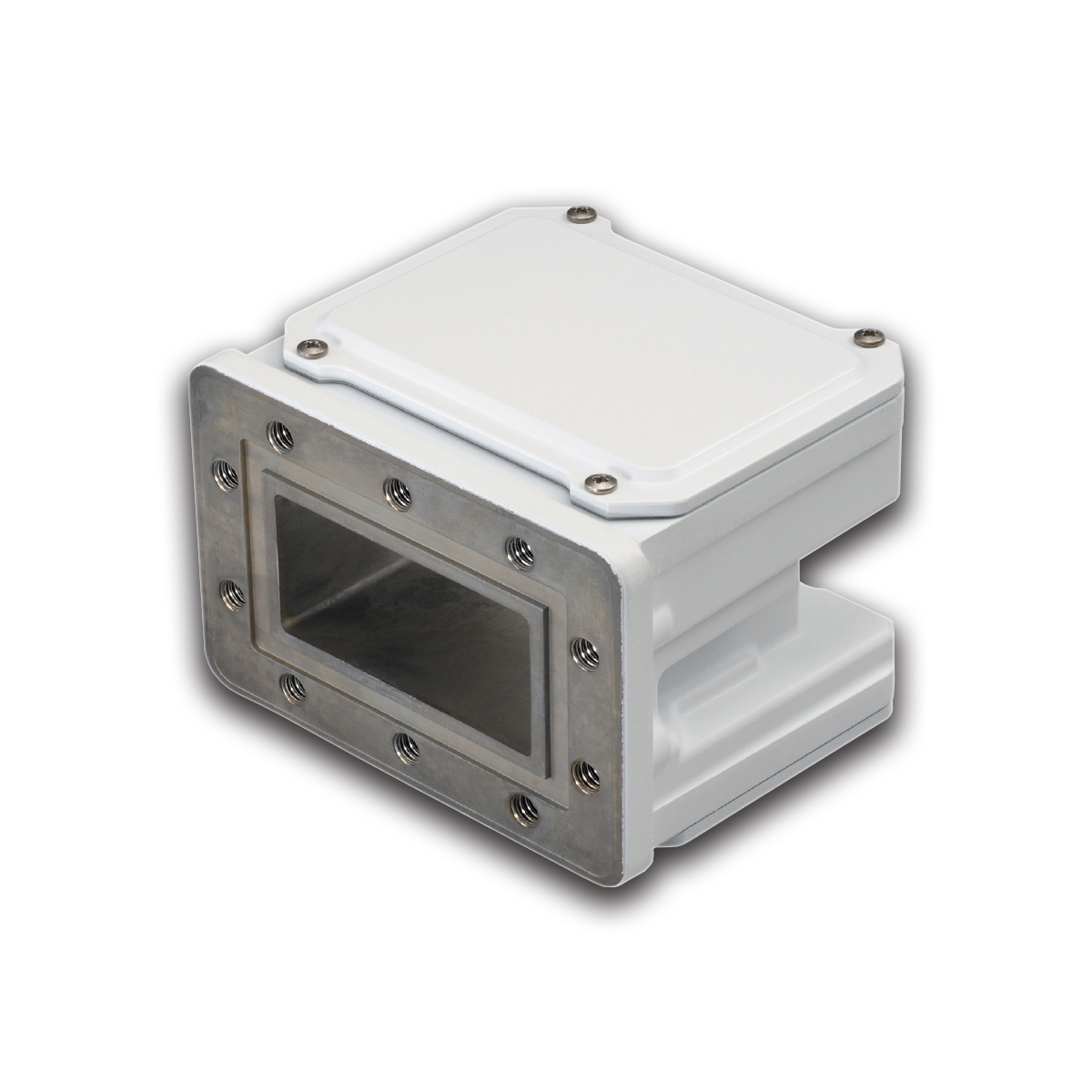

NJS8451 поставляется в цельном, защищенном от атмосферных воздействий корпусе, рассчитанном на наружное использование, и имеет волноводный фланец CPR-229G в качестве радиочастотного входа и гнездовой разъем N-типа в качестве радиочастотного выхода.
Характеристики
Items | Parameters | ||
RF Input Interface | Waveguide, CPR229 (with Groove) | ||
IF Output Interface | Coax. Connector, N-type Female (50 Ω) | ||
RF Frequency | 4.5 to 4.8 GHz | ||
Linear Gain | 62 dB typ., 55 dB min. @ +25 ℃ | ||
Noise Temperature(NT) | 15 K typ., 30 K max. @ +25 ℃ | ||
Input Power Voltage Requirement | +24 VDC (+12 to +28 VDC) | ||
Current Consumption | 125 mA typ., 160 mA max. | ||
Operating Temperature Range | -40 to +60 ℃ | ||
Waterproof / Dustproof (IP-code) | IP67 | ||
Weight | 800 g | ||
Dimensions | (L) 80.8 x (W) 99.6 x (H) 76 mm (w/o Interfaces & Screws) |
