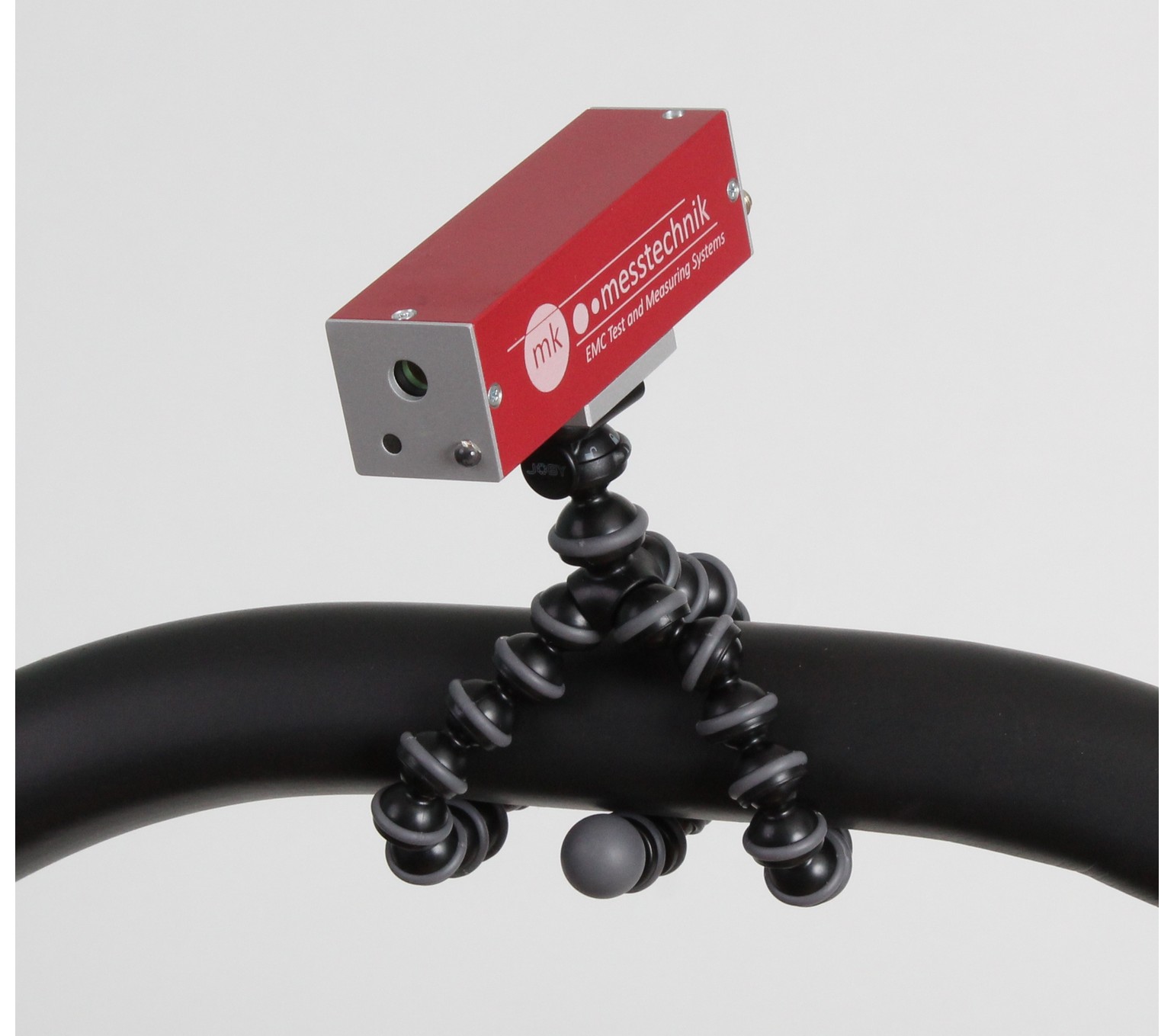

Камера Mk-messtechnik dAV-Cr-HD-μ может использоваться для оптического и акустического наблюдения за испытуемыми техническими средствами в ходе испытаний на ЭМС. Она специально разработана для работы в условиях ограниченного пространства и может управляться дистанционно из комнаты управления (увеличение, подсветка, настройки микрофона). Камера совместима с остальными изделиями серии HD (приемники, которые продавались с марта 2015 года) и может подключаться также как и остальные камеры (нужен канал для камеры). Высокое разрешение камеры позволяют вести высококачественное наблюдение за испытуемым техническим средством. Оптический интерфейс передачи данных и экранированный корпус делают эту камеру отлично приспособленной для испытаний на эмиссию и устойчивость к электромагнитному полю.
| Характеристика | Значение |
| Общие данные |
Датчик изображения: 1/2,45”, разрешение Full HD(1920×1080p 30 fps) Увеличение: 16-кратное цифровое Угол обзора: 52° (горизонтальный) и 29° (вертикальный) Мин. необходимое освещение: 6 люкс Фокусировка: автоматическая и ручная (из комнаты управления) Мин. расстояние до объекта: 100 мм |
| Передача данных по оптическому каналу | Цифровые, командные и сигнальные данные по одному волокну (многомодовое волокно FSMA, 62,5/125 мкм) |
| Микрофон | Встроенный, моно |
| Питание |
Внешний блок батарей (в комплект поставки входят 2) Экранированный источник питания (110 или 230 В) для настенного размещения камеры |
| Габариты | ~ 30 × 30 × 110 мм |
| Вес | Около 250 г |
| Крепление | Отверстие 1/4” в днище корпуса для крепления на треногу, доступны другие варианты |
| Прочее |
Удаленное управление всеми функциями камеры и опционального позиционирующего устройства Светодиодная подсветка для освещения близко расположенных объектов Работа с различными типами приемников (dAV-rR-HD) с опциями |
| Наименование | Описание |
| Camera control software ccs | For the remote control via software, with GUI (cominterface nexessary). In order to use this software, the camera receiver is connected to a PC via USB (built into all receivers) or ethernet (optional) |
| Remote control via software | With Ethernet-GUI (option -ethernet remote) |
| On Screen Display | OSD, display of DUT-data in video stream, cominterface and drivers for your HF software necessary |
| 30x zoom for HD-Kameras | e.g. for large EMC chambers |
| Wide angle and close-up lens | lens |
| ST optical connectors | connectors |
| External remote control for dAV-Rrc-Joy and dAV-Rrc-Joy-matrix | External remote control for dAV-Rrc-Joy and dAV-Rrc-Joy-matrix for all functions of the camera and the multichannel receiver. Up to 8 and 16 cameras can be addressed directly by pushbuttons, the connected pan/tilt units can be controlled with the joystick. Twist the joystick to zoom with the camera (tele/wide), push forward and backward for moving the pan/tilt in the y-axis, turn left or right for the x-axis. The dAV-Rrc-Joy is supplied by the remote connector of the receiver, no additional power supply is necessary. |
| Option -HiRF | With the option -HiRF, camera and pan/tilt unit are fit for very high field strengths and frequencies. The devices are equipped with additional screws and special cables for a high immunity: >> 600V/m up to 40GHz. |
| Power supply | External battery pack BP120-5f AND/OR Shielded external power supply SPS120 for wall mount setups (230V and 110 V available) |
