Автомобильная система для испытаний на эмиссии переходных процессов 3ctest VTE 100
Подробнее
Описание

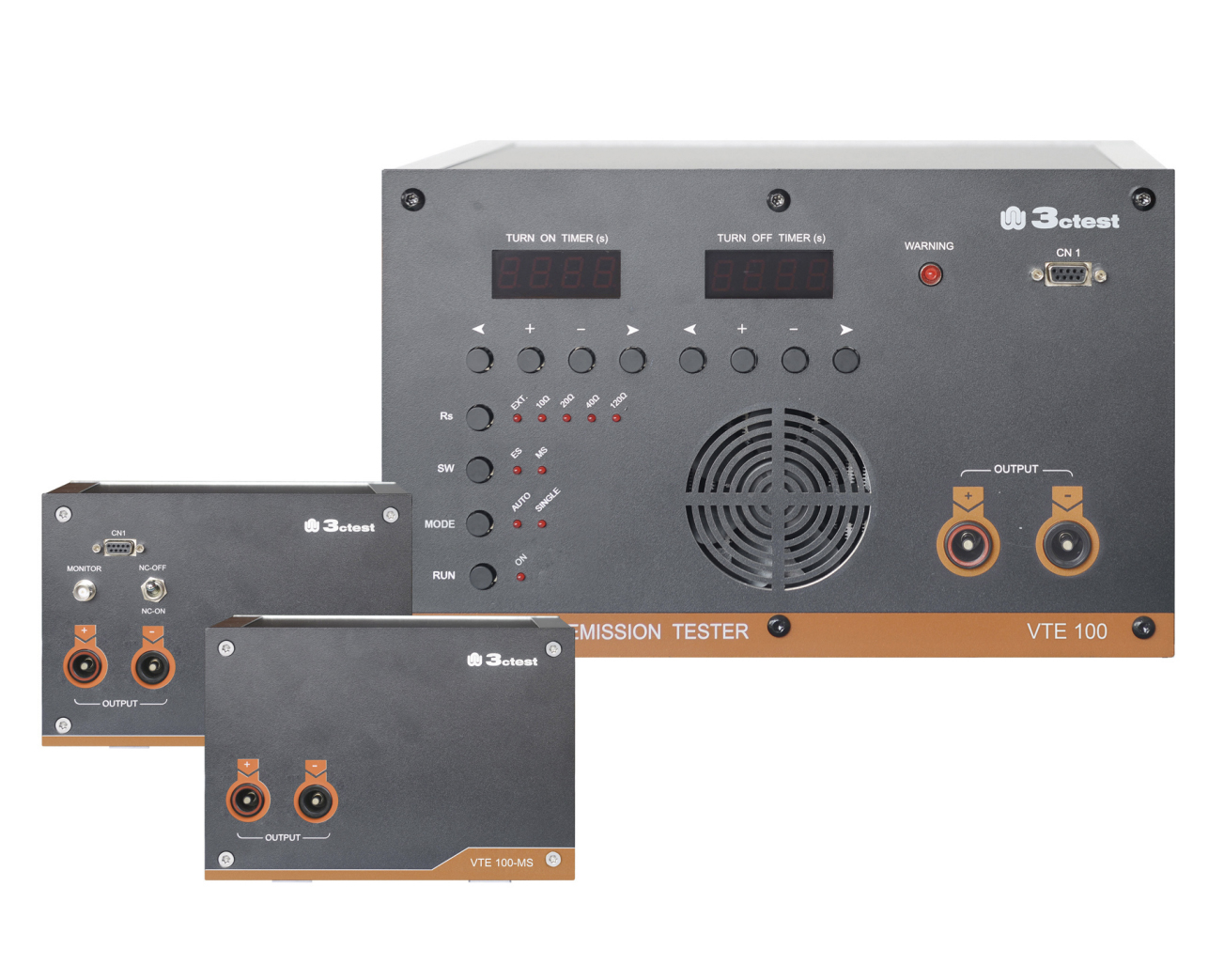

VTE 100 разработан в соответствии со стандартом ISO 7637-2 для проведения испытаний на эмиссию кондуктивного напряжения. VTE 100-MS — это стандартное автомобильное реле, которое используется для измерения переходного излучения с амплитудой более 400 В, а VTE100-ES — полупроводниковый электронный переключатель для амплитуды менее 400 В.
Особенности:
- Соответствует требованиям ISO 7637-2
- Положение переключателя ES и переключателя MS взаимозаменяемо
- Испытательное напряжение до 60 В пост. тока, непрерывный ток 100 А
- Время включения/выключения отображается на трубке Nixie с символами автоматического/ручного/внешнего запуска
- Встроенный резистор RS, переключается автоматически
- С функцией сигнализации перегрева
Стандарты:
- ISO 7637-2
- GB/T 21437
Характеристики
| General Parameters | |
| Working Power | AC 110 V/240 V（±10%），50 Hz /60 Hz |
| Fuse | 6 A |
| Max. Power Consumption | 100 W |
| EUT Voltage Monitoring Output | BNC，1:1 coaxial port output |
| Paralleled Resistor | EXT., 10 Ω, 20 Ω, 40 Ω, 120 Ω |
| Trigger Mode | Auto, single, external |
| Mode Selection | Mechanical Switch, Electronic Switch |
| Grounded Connection Mode | <=10 mm Banana plug line |
| Max. Test Voltage | 60 V DC |
| Max. Test Current | 100 A |
| Temperature Alarm | 80 ℃ |
| Dimension（L*W*H） | 330 mm*320 mm*205 mm（socket not included） |
| Weight | Approx. 11 kg |
| Ambient Temperature | 15℃–35℃ |
| Relative Humidity | 45%–75% |
| Atmospheric Pressure | 86 kPa–106 kPa |
| Artificial Network Parameters | |
| Frequency | 0.1 MHz ~100 MHz |
| Capacitor | 0.1 uF |
| Impedance | 5uH||50Ω, as per impedance graph in ISO 7637-2 |
| ZPA | <5mΩ |
| Parameters for VTE 100-ES | |
| Switch ON/OFF Time | 0.01 s~99.99 s+(10%+10 ms) |
| Voltage Drop | <2 V@25 A, typical 2.3 V@100 A |
| Switching Time | 300 ns+20%@load 50 uH/0.6 Ω |
| Transient Protective Voltage | 440 V |
| Dimension（L*W*H） | 120 mm*215 mm*155 mm（socket not included） |
| Weight | Approx. 3.2 kg |
| Parameters for VTE 100-MS | |
| Switch ON/OFF Time | 0.05 s~99.99 s+(10%+10 ms) |
| Max. Switch Current | 100 A |
| Contact | High purity silver contact material, no suppression across relay contact |
| Dimension（L*W*H） | 120 mm*215 mm*155 mm（socket not included） |
| Weight | Approx.1.7 kg |
| VTE–CAES (Optional Module) | |
| Input Voltage | 13.5 V |
| Ambient Temperature | 15 ℃-35 ℃ |
| Dimension（L×W×H） | 520 mm×520 mm ×590 mm |
| Weight | Approx. 16 kg |
| Calibration load 0.6 Ω and 50 μH for the verification of the electronic switch characteristic. | |
Документы
3Ctest VTE 100 Specification
1.2 Мб
Описание
| Accessories |
| User manual, Testing wire, Impedance calibration jig, Connecting pole, Data wire, Fuse*2, Power line, Standard M4 plug |
Модели
| Модели | |
| VTE 100-ES | Полупроводниковый электронный переключатель для амплитуды менее 400 В |
| VTE 100-MS | Стандартное автомобильное реле для измерения переходного излучения с амплитудой более 400 В |
| VTE–CAES | Модуль |
