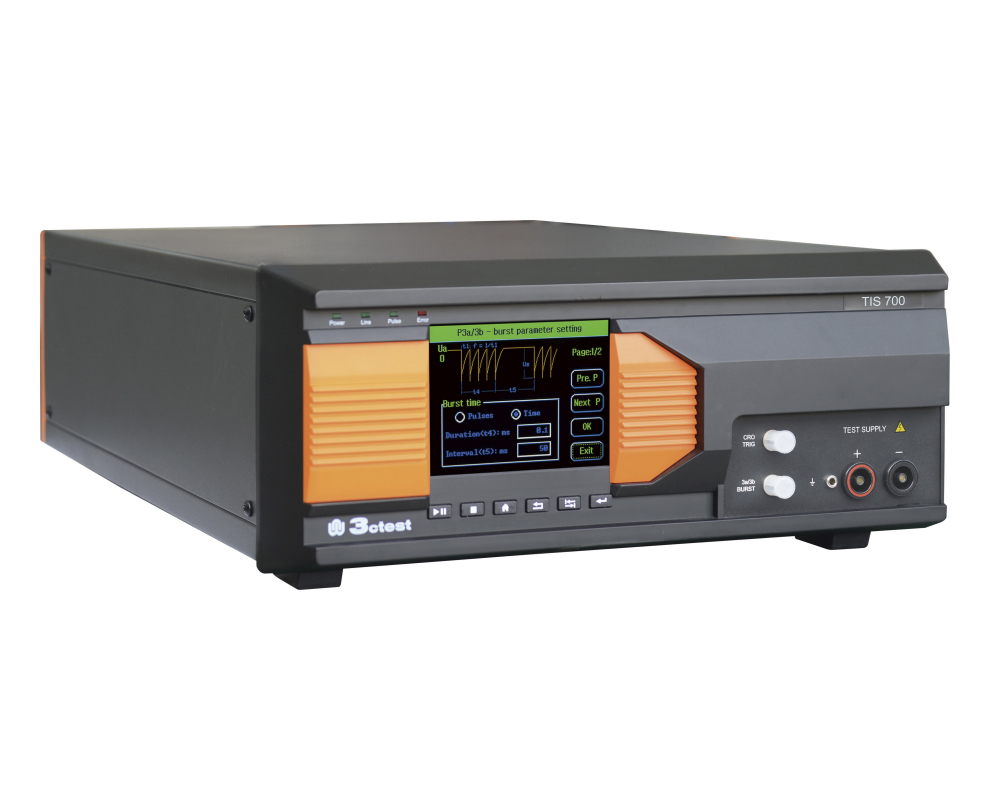

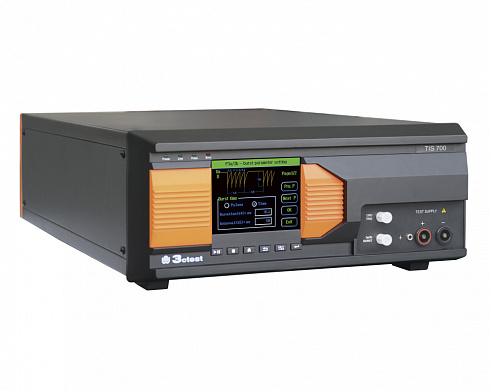

3ctest cерия TIS700 для автомобильных переходных процессов
Подробнее
Описание
Серия TIS700x для автомобильных переходных процессов объединяет возможности EFT/Burst P3a/3b, микроимпульсного P1/2a и необходимой сети связи в одном корпусе. Серия TIS700 оборудована в соответствии со всеми международными спецификациями производителей автомобилей, а типы модулей сигналов могут быть настроены в соответствии с требованиями пользователя. Ток встроенной соединительной сети колеблется до 200А в зависимости от модели. Встроенная соединительная сеть может использоваться и управляться любым блоком серии LDS200, серии APG и серии APS в качестве центрального выходного порта EUT. Различные симуляторы могут быть соединены друг с другом через шину данных и подключены к ПК через Ethernet, чтобы получить единую испытательную систему.
Функции:
- 5,7-дюймовый цветной сенсорный экран с передней панелью управления
- Внутренний модуль EFT/пакетной передачи
- Внутренний микроимпульсный модуль
- В соответствии с ISO 7637 JASO SAE NISSAN
- Внутренний CDN 60 В/30 А (вкл. муфта сброса нагрузки), макс. Ток до 200 А (200 А по индивидуальному заказу)
- Через CN25 Управление внешним сбросом нагрузки и имитацией батареи через CN25
- Определение напряжения и тока тестируемого устройства и функция защиты от перегрузки по току
- Функция аварийного остановки
- Встроенный сетевой выключатель
- Ethernet, порт RJ45 для дистанционного управления, печати и документации.
Стандарты:
- BMW-(Airbag ECU)
- BMW 600 13.0(Part 2)
- BMW GS 95002(1999)
- Case New Holland ENS0310
- Chrysler PF-9326
- Cummins 14269(982022-026)
- DaimlerChrysler PF-10540
- Audi(Reference vehicles)
- Chrysler CS-11809(2009)
- Chrysler CS-11979
- Chrysler DC-11224 Rev.A
- BMW GS 95002(2001)
- ISO 7637-2 2001
- ISO 7637-3-2016
- GB/T 21437.2-2008
- EN 301489-1
- EN 301489-17
- EN 300329
- EN 300340
- EN 301489-24
- EN 300342-1
- GJB 181A
Характеристики
| Technical parameters | ||
| Micro pulse module P1 | ||
| Test voltage | 3-600 V | |
| Test voltage | Negative | |
| Rise time Tr |
0.5 us – 1 us 1.5 us – 3 us No load |
|
| Duration Td |
50 us 土20% no load 12 us 土20% 2 ohm matching load 1 ms 土20% no load 1 ms 土20% 50 ohm matching load 2 ms土20% no load 1.5 ms土20% 10 ohm matching load 0.2 ms 土20% no load 0.3 ms 土20% no load 0.5 ms土20% no load |
|
| Source impedance | 2 Ω, 4 Ω, 10 Ω, 20 Ω, 30 Ω, 50 Ω | |
| Number of test | 1-9999 | |
| DUT voltage monitoring | 10:1 | |
| DUT current monitoring | 10 A:1 V | |
| Pulse interval | 0.2 s-60 s (the shortest interval depends on output voltage) | |
| Coupling mode | ICC,DCC (50 μs 土20% no load waveform) | |
| Micro pulse module P2a | ||
| Test voltage | 3-200 V | |
| Test voltage | Positive | |
| Rise time Tr |
0.5 us – 1 us 1.5 us – 3 us No load |
|
| Duration Td |
50 us 土20% no load 12 us 土20% 2 ohm matching load 1 ms 土20% no load 1 ms 土20% 50 ohm matching load 2 ms土20% no load 1.5 ms土20% 10 ohm matching load 0.2 ms 土20% no load 0.3 ms 土20% no load 0.5 ms土20% no load |
|
| Source impedance | 2 Ω, 4 Ω, 10 Ω, 20 Ω, 30 Ω, 50 Ω | |
| Number of test | 1-9999 | |
| DUT voltage monitoring | 10:1 | |
| DUT current monitoring | 10 A:1 V | |
| Pulse interval | 0.2 s-60 s (the shortest interval depends on output voltage) | |
| Coupling mode | ICC, DCC | |
| EFT/Burst module P3a/3b | ||
| Test voltage | 25-700 V | |
| Polarity | P3b positive, P3a negative | |
| Rise time Tr |
5 ns土30% into 50 ohm load 5 ns土30% into 1,000 ohm load |
|
| Duration Td |
150 ns - 45/+45 ns into 50 ohm load 150 ns - 45/+45 ns into 1,000 ohm load |
|
| Source impedance | 50 Ω | |
| Pulse number | 1-200 | |
| Burst interval | 50 ms-999 ms | |
| Pulse frequency | 0.1 kHz-200 kHz | |
| Test duration | 1 s-50000 s | |
| Coupling mode | CCC, DCC | |
| output | Direct output | By 50 Ω coaxial connector (for test connected to capacitance coupling clamp） |
| General parameters | ||
| Mains supply | AC 110/220 V，土10%，45-65 Hz | |
| Environment temperature | 15 ℃ - 35 ℃ | |
| Relative humidity | 35%-85%RH（no condensing） | |
| Dimension | Output current 30 A: 4U | |
|
Output current 60 A and 100 A: 6U Output current 200 A: 8U |
||
| Weight | Approx. 20 kg | |
| Trigger | Automatic, manual | |
| Network | Internal CDN 60 V/30 A current up to 200 A | |
| Input | DUT supply | DC voltage from APS, APG or other DC source |
| Pulse 5,7 | TIS 700 network superimposing Pulse 5 and Pulse 7 | |
| Output | LDS200 input | Central DUT output port |
| Coaxial output port | To connect capacitance coupling clamp as per ISO7637-3 | |
Документы
3Ctest TIS 700 Specification
1.6 Мб
Описание
| Standard equipped | ||
| Simulator, user manual, inspection report, warranty, test cables, power cords, DUT power cords, grounding cables | ||
| Options | Main parameters | |
| Inductive coupling clamp BCIP -200 | Frequency range：10kHz～200MHz | |
| Calibration fixture BCICF-400 | Frequency range: DC-400MHz Characteristic impedance: 50Ω | |
| 100nF coupling capacitor DCP-100N | capacitance：100nF withstand voltage：200V | |
| 100pF coupling capacitor DCP-100P | capacitance：100pF withstand voltage：200V | |
| Calibration resistance PVK | Model | Impedance[Ω] |
| PVK 05 | 0.5 | |
| PVK 1 | 1 | |
| PVK 2 | 2 | |
| PVK 4 | 4 | |
| PVK 10 | 10 | |
| PVK 20 | 20 | |
| PVK 30 | 30 | |
| PVK 50 | 50 | |
| Capacitance coupling clamp V-EFTC | coupling capacitor： 100pF～200pF DC 5kV | |
| Software | AUTO Lab Support windows XP and Windows7 and above，convenient operation, self-defined test program for functions and standard library; Automatic/manual identifying the connected equipments and automatic configuration; Based on the template function, users can flexible generate test reports. | |
Модели
| Models | |
| TIS 700 | CDN: Max. 60 V/30 A |
| TIS 700-60 | CDN: Max. 60 V/60 A |
| TIS 700-100 | CDN: Max. 60 V/100 A |
| TIS 700-200 | CDN: Max. 60 V/200 A |
