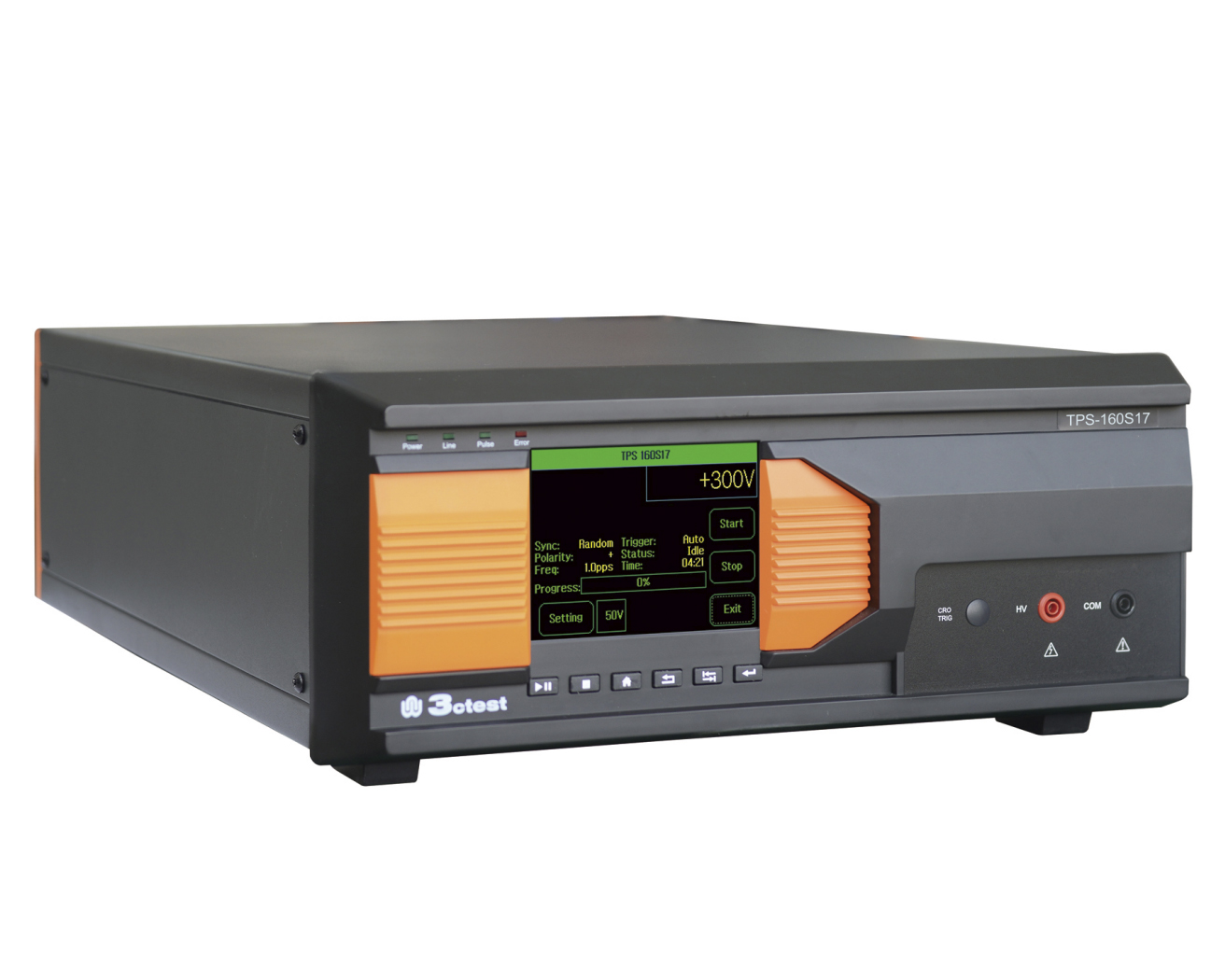

Имитатор импульса скачка напряжения 3ctest TPS-160S17
Подробнее
Описание
TPS-160S17 разработан в соответствии с RTCA DO-160 S17 и способен подавать импульсы частотой 5 Гц с регулируемыми пиковыми значениями на незаземленные линии питания ИО.
Интеллектуальная платформа управления третьего поколения от 3ctest обеспечивает отличное взаимодействие человека и машины, простую настройку параметров тестирования и автоматическое выполнение тестов с последовательностью и планированием тестов. Он может похвастаться высокой степенью системной интеграции, интеллектуальным управлением, простотой в эксплуатации и экономией времени.
Особенности:
- 5,7-дюймовый цветной сенсорный экран на передней панели
- Способен генерировать 300 импульсов переменной полярности в минуту
- Пиковое напряжение находится в диапазоне от 0 В до 1200 В, испытательное напряжение можно регулировать в режиме реального времени во время испытаний
- Внешний соединительный трансформатор
- Ток ИО: макс. 100 А; можно настроить более высокий ток
Характеристики
| Technical Parameters | |
| Test Voltage | 0 V ~ 1200 V (continuous, adjustable) |
| Calibration Voltage | 50 V ~ 1200 V |
| Rise Time | ≤ 2 μs |
| Pulse Width | 10 μs ~ 20 μs |
| Impedance | 50 Ω ± 10% (connected with external coupling transformer) |
| Output Polarity | +, -, alternative |
| Triggering Mode | External / automatic / manual |
| Pulse Frequency | Max 5 Hz |
| External Sync. |
0° - 360 °, power frequency 50 Hz ~ 1000 Hz 1° step, can be set as asynchronous |
| Coupling Mode |
External coupling transformer, EUT current: 100 A Higher current can be customized |
| Output Port |
Generator: 4 mm plug EUT connection ports of external coupling transformer: Square terminal |
| Calibration Resistor | 50 Ω±1%, 4W, External |
| General Parameters | |
| Display | 5.7” TFT touch screen |
| Operating Power | AC 220 V, 50 Hz |
| Fuse | 6 A |
| Max Power | 200 W |
| Dimension | 19”, 4 U; |
| Weight | Approx. 18 kg |
| Ambient Temp. | 15 ℃ ~ 35 ℃ |
| Relative Humidity | 45% ~ 75% |
| Atmospheric Pressure | 86 kPa ~ 106 kPa |
Документы
3Ctest TPS-160S17 Specification
978.6 Кб
Описание
| Standard Accessories | |
| User Manual, Test Report, Test Line, Power line, Fuses | |
| Optional Accessories | |
| 10 μs external coupling transformer TPT-1200-1 |
EUT current: 100 A Higher current can be customized Dimension(L*W*D): 250 ×180 ×400 mm Weight: 15.5 kg |
| Calibration Resistor Module CRM 051 |
Non-inductive Resistance: 50 Ω Dimension(L*W*H): 60 ×30 ×62 mm Weight: 0.1 kg |
| Feed-through Capacitor DCM 4050 |
Voltage: AC 500 V; Current: 50 A; Capacitance: 10 μF; Dimension(L*W*H): 225 x 100 x 100 mm; Weight: 2.5 kg |
| Feed-through Capacitor DCM 40100 |
Voltage: AC 500 V; Current: 100 A; Capacitance: 10 μF; Dimension(L*W*H): 225 x 100 x 100 mm; Weight: 2.5 kg |
| Line Impedance Stabilization Networks LISN J50 |
Inductance: 50 μH; Through-current capability: 50 A; Dimension(L*W*H): 160 x 170 x 410 mm; Weight: 3 kg |
Модели
