Описание

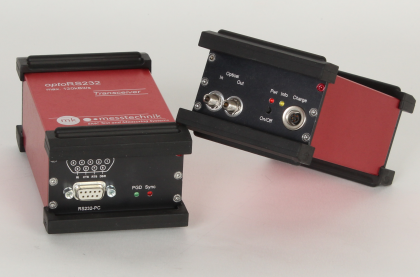

Система optoRS232-HS может использоваться для оптической передачи сигналов RS232 со скоростью передачи до 116 кбит/с. Системы передачи используются при испытаниях на ЭМС для контроля состояния, сигналов и параметров испытуемых технических средств и представляют собой обычно идентичные оптико-электронные конвертеры с питанием от встроенных батарей и соединенных между собой оптоволоконным кабелем. Оптический интерфейс передачи данных и экранированные корпуса делают эту систему отлично приспособленной работы под электромагнитными воздействиями, для измерений помех в безэховых камерах и испытаний радиочастотными полями.
Характеристики
Характеристика | Значение |
Channels | 1 |
Connectors | SUB-D9 female + male |
Data rate | up to 116 kBit/s, depends on cable length and fiber-optic cable length |
Pin assignment | full pinout, according to RS232-C standard |
Signals | RxD, TxD, DCD, CTS, RTS, DSR |
Power supply | 5 NiMH cells with 4 Ah; >25h; five-poled charge plug |
Case dimensions | 136mm x 86mm x 65mm aluminum case with rubber protectors |
Weight | approx. 800g |
misc | optional external battery pack / supply available 19” rack mount or ST optical fiber connectors available on request |
Connector / type | FSMA / duplex-multimode fiber 62,5/125µm |
