Описание

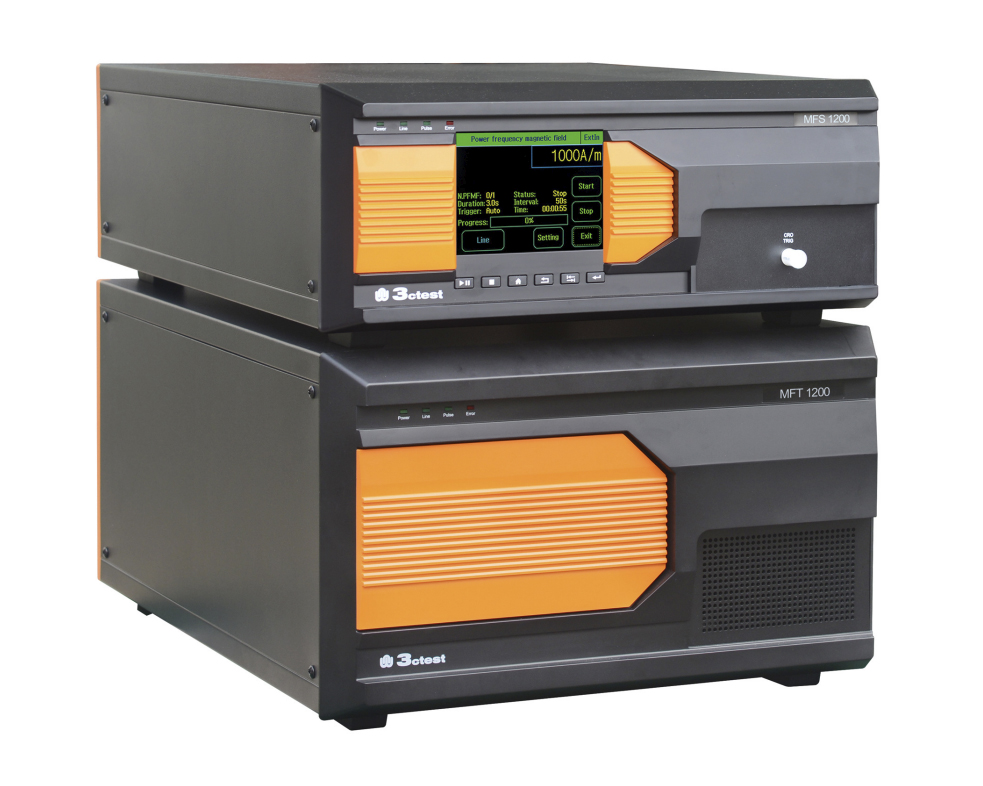

Имитатор магнитного поля промышленной частоты серии MFS предназначен для проведения испытаний электрических и электронных изделий на устойчивость к магнитному полю промышленной частоты с высокой надежностью в соответствии со стандартами IEC/EN 61000-4-8 и GB/T17626.8. Он может обеспечить точный эталон для EUT во время испытаний на устойчивость к магнитному полю промышленной частоты. В основном это имитирует магнитную среду в жилых, коммерческих и промышленных районах, на электростанциях, а также на подстанциях низкого и высокого уровня.
Особенности:
- 5,7-дюймовый цветной сенсорный экран на передней панели
- Полностью соответствует требованиям испытаний IEC 61000-4-8
- Электромагнитная релейная защита при напряжении/токе выше номинальных значений
- Защита от перегрева
- Секвенирование тестов с помощью управляющего программного обеспечения AutoLab
- Ethernet RJ45 для дистанционного управления ПК
- Простое создание отчетов об испытаниях
Стандарты:
- IEC 61000-4-8
- GB/T 17626.8
- EN 61000-4-8
Характеристики
Technical Parameters | |
As per Standards | IEC/EN 61000-4-8, GB/T 17626.8 |
Magnetic field strength |
MFS 400 1 A/m – 100 A/m (continuous), 100 A/m – 400 A/m(1 s – 10 s, short-term) (with TCXS 111 single- turn1,000*1,000 mm square coil); MFS 1200 1 A/m – 300 A/m (continuous), 300 A/m – 1,200 A/m (1 s - 10 s, short-term) (with TCXS 113 three-turn1,000*1,000 mm square coil); |
Output accuracy |
less than 1dB; (Minimal magnetic field strength such as 1A/m shall be calibrated manually before test) |
Current waveform | 50 Hz/60 Hz sinusoid |
Current distortion | <5% |
Pulse interval | 1 s - 9,999s |
Test duration | 1 s - 28,800s |
Triggering mode | Automatic, manual or external signal triggering |
Coil size | 1,000*1,000mm or other |
Coil shape | Square/circular |
General Parameter | |
Display screen | 5.7 inch TFT touch screen |
Operating power supply |
110V/220V, ±10%, 50/60Hz (AC 220V 50Hz by default) |
Fuse | 6A |
Max. Power consumption | 100W |
Memory space | Infinite(PC) |
Communication method | Ethernet LAN, RJ45 |
Output method | Standard 1m coaxial cable |
Dimension | 19 inch/6U/4U |
Weight | Approx. 35Kg+68Kg |
Operating temperature | 15–35℃ |
Operating humidity | 45%–75% |
Operating air pressure | 86kPa–106kPa |
Документы
Описание
Standard Accessories | |
Magnetic field coil, power supply cable, EUT power supply cable, network cable, power cord, grounding wire 5 meters, factory test report, warranty report, user manual | |
MFS 400 - Optional Accessories | |
MFT 400 | Power frequency magnetic field regulator |
TCXS 111 | 1,000*1,000 mm magnetic field coil |
VMT 2216SV | 220 V, 16 A, incl. voltage variation |
VMT 2216S | 220 V, 16 A, excl. voltage variation |
EMSLab | Control software |
MFS 1200 - Optional Accessories | |
MFT 1200 | Power frequency magnetic field regulator |
TCXS 113 | 1,000*1,000 mm magnetic field coil |
TCXH 1110 | 1,000*1,000 mm magnetic field coil, Helmholtz |
VMT 2216SV | 220 V, 16 A, incl. voltage variation |
VMT 2216S | 220 V, 16 A, excl. voltage variation |
EMSLab | Control software |
Модели
Model |
|
MFS 400 |
Magnetic field strength up to 400 A/m |
MFS 1200 |
Magnetic field strength up to 1,200 A/m |
