Испытательный генератор импульсных помех
3ctest DOS 300
3ctest DOS 300
Подробнее
Описание

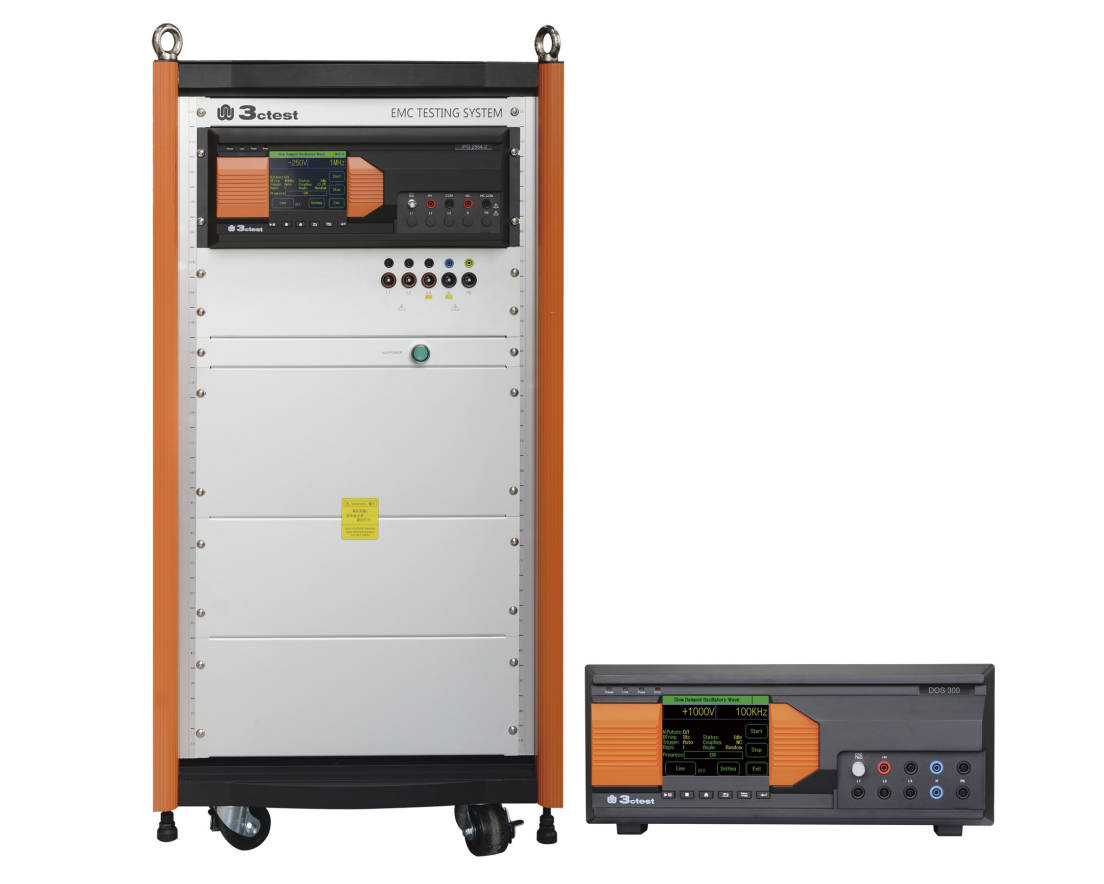

3Ctest DOS300 — имитатор колебательных затухающих импульсных воздействий на линии электропитания и управления, вызванных ударами молний или переключениями в сети. DOS 300 способен имитировать повторяющиеся переходные явления, генерируемые на силовых, контрольных и сигнальных кабелях, проложенных на станциях высокого и среднего напряжения, и затухающие колебательные магнитные поля, генерируемые при переключении шин высокого напряжения с помощью изоляторов или разъединителей. Он может выполнять тесты в соответствии с IEC 61000-4-18 и IEC 61000-4-10 (опционально).
Особенности:
- 5,7”цветной сенсорный экран
- Испытательное напряжение до 3,3 кВ
- Напряженность магнитного поля до 100 А/м (опция)
- Встроенный 3-фазный CDN, ток до 100 А
- Интерфейс LAN Ethernet используется для дистанционного управления
Стандарты:
- IEC 61000-4-18
- IEC 61000-4-10
- IEC 255-22-1
- GB/T17626.12
- GB/T 14598.13
- GB/T 17626.10
- ANSI C37.90
Характеристики
| Technical Parameters for Slow Damped Oscillatory Waveform as per IEC 61000-4-18 | |
| Test Voltage | 0.2 kV ~ 3.3 kV,± 10%（source port） |
| Polarity | Positive, negative |
| Source Impedance | 200 ohm± 20% |
| Rise Time | 75 ns ± 20% |
| Repetition Frequency | 1~500 Hz, adjustable 100 kHz (1 Hz ~ 50 Hz); 1 MHz (1 Hz ~500 Hz, note: calibration frequency is 400 Hz) |
| Oscillation Frequency | 100 kHz, 1 MHz; ±10% |
| Decay Rate | PK5＞50% of PK1 value, PK10＜50% of PK1 value |
| Burst Duration | 1~99 s |
| Burst Interval | 1~99 s |
| Number of Repetition | 1~999 |
| Trigger Mode | Auto, manual, external trigger |
| Sync | 0°- 360°, 1° step or random mode |
| CDN | Built-in 3-phase a.c./d.c automatic CDN; AC 380 V 16 A/440 V 32 A /690 V 100 A DC 400 V 16 A/1000 V 32 A/ 1000 V 100 A |
| General Parameters | |
| Display Screen | 5.7” TFT touch screen |
| Working Power | AC 110 V/220 V, ±10%，50 Hz/ 60 Hz (AC 220V 50 Hz in mainland China) |
| Fuse | 6 A |
| Max. Power Consumption | 200 W |
| Working Status Indication | LED indication and LCD display on front panel |
| Dimension | 19”4U |
| Weight | Approx. 30 kg |
| Ambient Temperature | 15℃ ~ 35℃ |
| Relative Humidity | 45% ~ 75% |
| Atmospheric Pressure | 86 kPa ~ 106 kPa |
Документы
Описание
| Accessories | |
| Power line, testing line, earth line, fuse and user manual | |
| Magnetic Field Coil TCXS 111(Option) | |
| Magnetic Field Strength | 1 A/m~400 A/m |
| Test Duration | 5 h (magnetic field strength≤ 100A/m |
| ＜ 10 s (magnetic field strength ＞ 100A/m | |
| Dimension of Coil and Bracket | 1400 mm (L)×1000 mm (W), Height can be adjusted for 500 mm |
| Coil Dimension | 1000 mm(L)×1000 mm(W), Single-turn |
| Technical Parameters for Damped Oscillatory Magnetic Field as per IEC 61000-4-10 (option) | |
| Test Current | 5 A ~ 120 A, ± 10% |
| Polarity | Positive, negative, first positive then negative |
| Repetition Frequency | 1~500 Hz adjustable 100 kHz (1~50 Hz) |
| Oscillation Frequency | 100 kHz，1 MHz ±10% |
| Decay Rate |
PK5＞50% of PK1 value, PK10＜50% of PK1 value |
| Burst Duration | 1~99 s |
| Burst Interval | 1~99 s |
| Number of Repetition | 1–999 |
| Coupling/decoupling Networks CDN 418 series as per IEC 61000-4-18 (Option) | |
| CDN 418AF8(41) |
Pulse voltage: 4 kV Coupling mode: capacitive coupling Max. current: 1 A GDT coupling: CD 418G (option) TVS coupling: CD 418T (option) |
| CDN 418T8(41) |
Pulse voltage: 4 kV Coupling mode: capacitive coupling Max. current: 1 A |
| CDN 418T8G(41) |
Pulse voltage: 4 kV Coupling mode: GDT coupling Max. current: 1 A |
| CDN 418T8T(41) |
Pulse voltage: 4 kV Coupling mode: TVS coupling Max. current: 1 A |
