Генератор электростатических разрядов

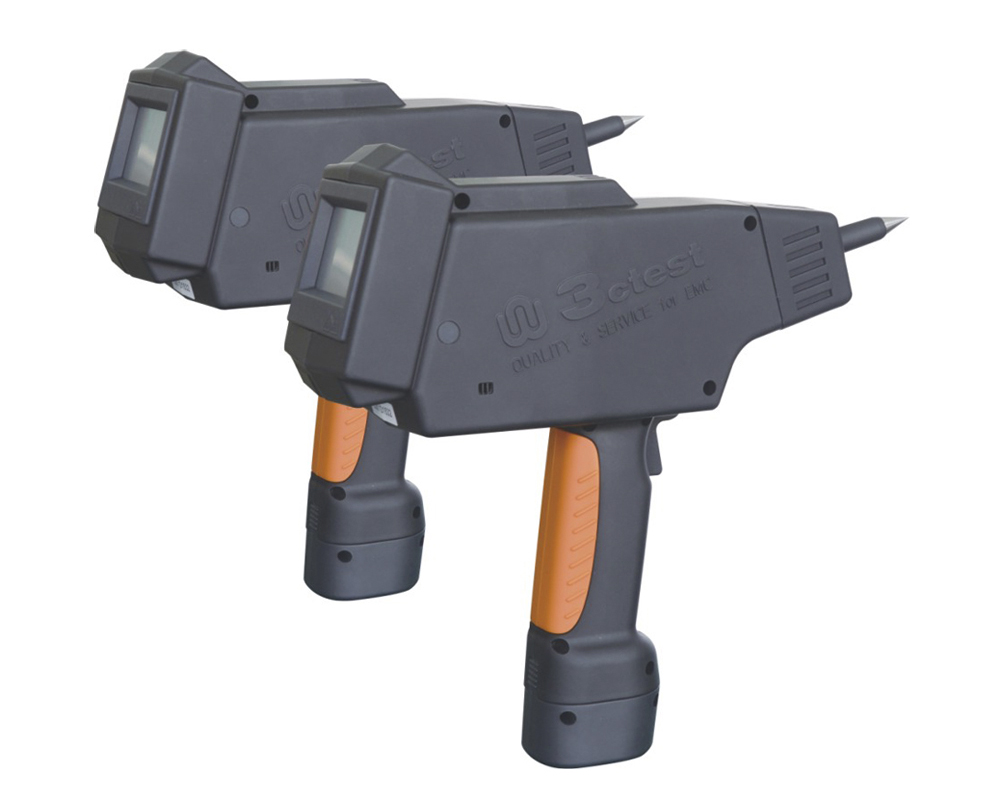

3ctest EDS 20H
3ctest EDS 20H
Подробнее
Описание
Электростатический разряд между телом человека и металлическим предметом или между металлическими предметами может достигать тысяч вольт, что может привести к поломке или повреждению подключенного электрооборудования и устройств. EDS 20H — это современный портативный генератор электростатического разряда, разработанный в Китае в соответствии со стандартом IEC/EN 61000-4-2. EDS 20H отличается эргономичным дизайном, питанием от аккумулятора и сети через адаптер. Он может похвастаться простым управлением с помощью сенсорного экрана, безопасной работой с контролем температуры и влажности и стабильной работой, подходящей для различных испытаний.
Особенности:
- Эргономичный дизайн
- Сенсорный ЖК-экран
- Конструкция "все в одном" (без базового блока)
- Изменяемые сети R/C
- Автоматическое переключение полярности
- Работа от батареи или сети, длительный срок службы батареи
- Контроль температуры и влажности
- Встроенная стандартная библиотека тестов
- Умное обнаружение сбоев при воздушных разрядах
Области применения:
- Связь
- Телекоммуникации
- Медицина
- Радиовещание
- Железные дороги
- ИТ
- Оборонная промышленность
- Авиапромышленность
- Энергетический сектор
Характеристики
| Technical Parameters | |
| Contact Discharge | 1 kV – 20 kV（±5%） |
| Air Discharge | 1 kV – 20 kV（±5%） |
| Voltage Step | 100 V |
| Hold Time | ＞5 s |
| Polarity | Positive, negative |
| RC Module | LCD display |
| Humidity &Temperature | Built-in hygrothermograph, for recording and protection |
| Repetition Frequency | Single / 0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 Hz |
| Trigger Mode | Manual / automatic |
| Pulse | 1 – 9,999 |
| Contact Discharge | 150 pF / 330 Ω |
| Su Mmary Procedure | Test according to different standard levels |
| Rise Time | 0.8 ns ± 25% |
| Quick Start Test Program | Simple and easy to reset data online |
| Evaluation Procedure | Contact discharge test at 20 Hz，evaluate the test points of DUT |
| Standard Test Procedure | According to IEC / EN 61000-4-2 |
| General Parameters | |
| Operating Temperature | 15 ℃-35 ℃ |
| Operating Humidity | 30%-60% |
| Operating Air Pressure | 86 kPa-106 kPa |
| Operating Power | 100 V / 240 V (±10%); 50 / 60Hz; Default configuration: 220 V, 50 Hz (for Mainland China) |
| Weight | Approx. 8.5 kg |
| Weight (EDS gun) | Approx. 1.8 kg |
Документы
3Ctest EDS 20H Specification
945.6 Кб
