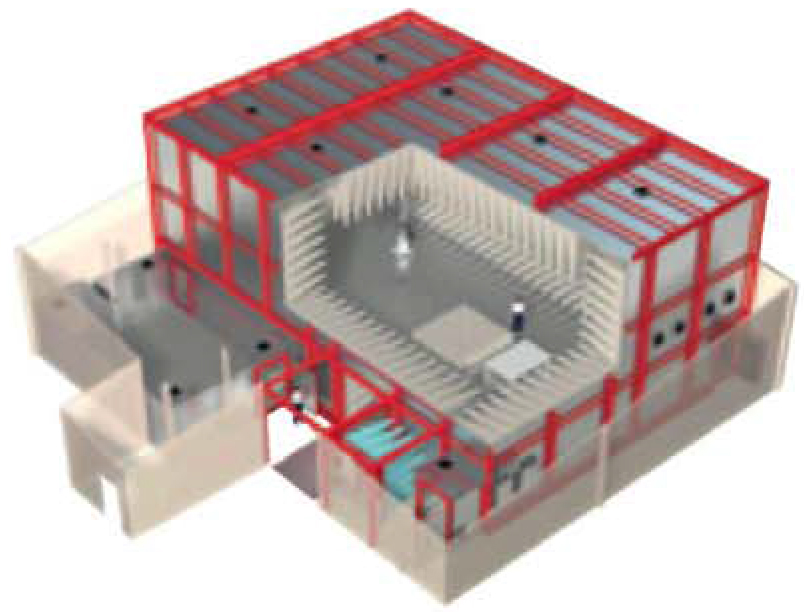

Безэховые камеры для расстояния измерения 10,0 м планируются и реализуются практически только по запросу заказчиков. Ниже приводятся размеры и характеристики четырех стандартных моделей камеры SAC-10 с диаметром зоны «молчания» от 2,0 до 5,0 м. Планирование безэховой камеры рекомендуется выполнять как можно раньше (вместе с планированием самого здания) для воевременного определения интерфейсов для предотвращения последующих изменений. Необходимо учесть следующее: подача питания, пространство на конкретном этаже для поворотных столов / испытательных стендов или для углублений под раздвижные ворота, а также возможная фиксация камеры к конструктивным элементам здания. Также необходимо предусмотреть возможность подключения других интерфейсов с системами аварийного управления / системами аварийной сигнализации – например, с системами пожарной сигнализации и с системами пожаротушения. В случае применения наших негорючих пирамидальных поглотителей, изготовленных с использованием тонкопленочной технологии (класс пожаробезопасности A2), такие системы обычно не требуются.
| Technical specifications | SAC-10-2 | SAC-10-3 | SAC-10-4 | SAC-10-5 |
| Diameter of quiet zone | 2.0 m | 3.0 m | 4.0 m | 5.0 m |
| External dimensions (L x W x H) | 21,080 mm x 13,730 mm x 8,550 mm | 21,680 mm x 13,730 mm x 8,550 mm | 22,580 mm x 15,980 mm x 9,000 mm | 23,480 mm x 16,580 mm x 9,000 mm |
| Frequency range | 26 MHz to 18 GHz | |||
| Measuring distance | 3 m and 10 m | |||
| Absorber lining | ||||
| Walls / Ceiling | long Pyramid absorbers P 2200 and P2400 | |||
| Floor | Movable absorbers for immunity tests ac. to IEC/EN 61000-4-3 and for emission measurements >1 GHz (SVSWR) included | |||
| Emission measurements | Full compliance acc. to CISPR 16-2-3 and CISPR 22 | |||
| Max. deviation from normalized site attenuation acc. to. CISPR 16-1-4 | ±3.5 dB | |||
| Max. Site-VSWR acc. to. CISPR 16-1-4 | 6 dB | |||
| Immunity tests | Full compliance acc. to IEC/EN 61000-4-3 | |||
| Size of uniform area | 1.5 m x 1.5 m | |||
| Max. deviation | -0 dB / +6 dB at 75 % of 16 measuring points | |||
| Модель | Описание |
| SAC-10-2 | Безэховые камеры - Диаметр зоны «молчания» 2,0 м; Расстояние измерения 3 м и 10 м |
| SAC-10-3 | Безэховые камеры - Диаметр зоны «молчания» 3,0 м; Расстояние измерения 3 м и 10 м |
| SAC-10-4 | Безэховые камеры - Диаметр зоны «молчания» 4,0 м; Расстояние измерения 3 м и 10 м |
| SAC-10-5 | Безэховые камеры - Диаметр зоны «молчания» 5,0 м; Расстояние измерения 3 м и 10 м |
