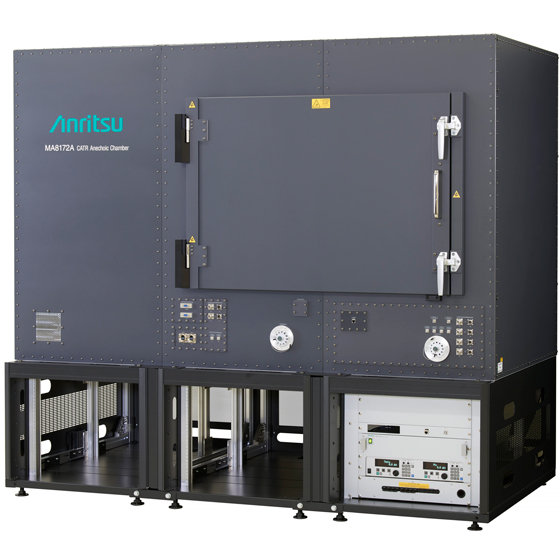

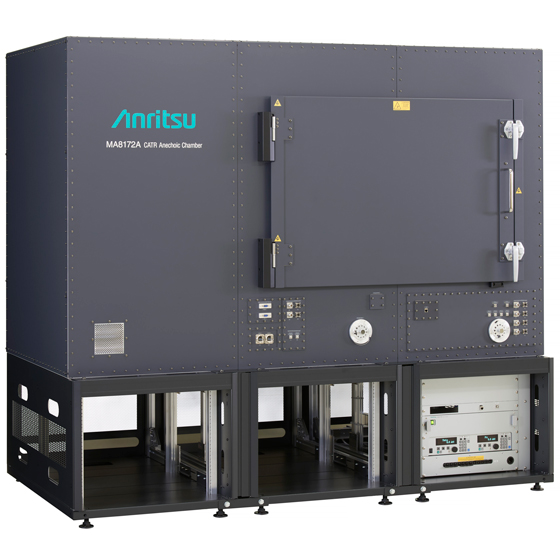

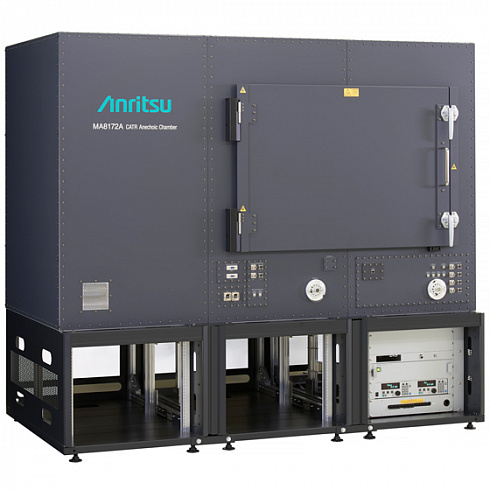

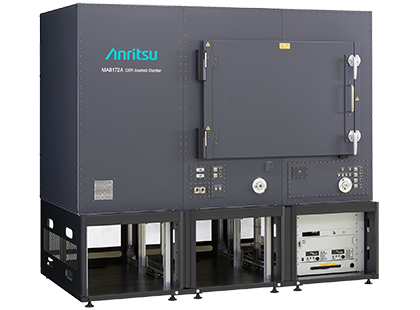

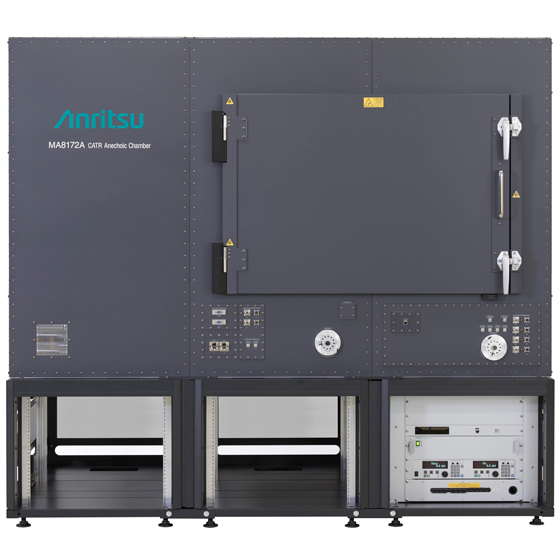

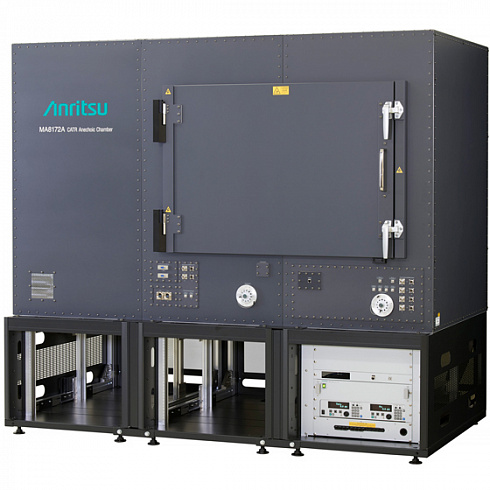

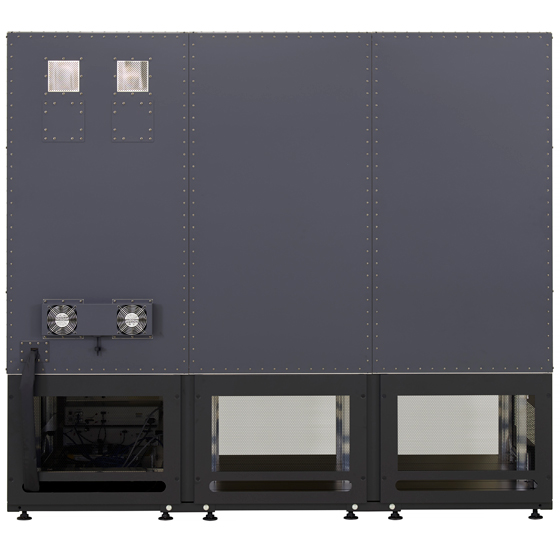

Безэховая камера для измерений 5G Anritsu MA8172A
Подробнее
Описание

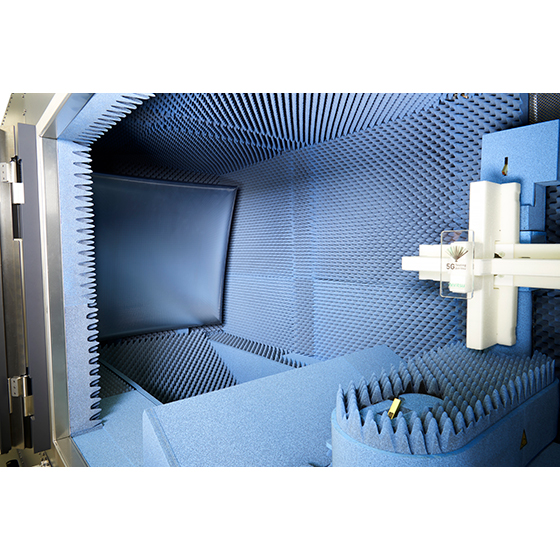

Бехэховая камера для проведения радиочастотных и протокольных тестов телекоммуникационных средств связи по стандартам 3GPP для 5G NR в диапазонах FR1 и FR2 (mmWave). В камере предусмотрен встроенный двухосный позиционер MA8179A который работает совместно с контроллером MA8178A.
Отношение уровня отраженной волны к стоячей волне свободного пространства в QZ (тихой зоне цилиндрической формы диаметром 330 мм и глубиной 330 мм) более 60 дБ. Максимальная подаваемая мощность радиосигнала составляет 0 дБ (на частотах 40 – 60 ГГц, для исполнения MA8172A-001).
Ключевые особенности камеры MA8172A
- Высокий уровень ослабления на частотах до 87 ГГц.
- Для разработки микросхем и абонентских устройств 5G NR, в том числе и в мм диапазоне.
- Работает совместно с коммуникационным тестером MT8000A и поддерживает стандарты тестирования 3GPP.
- Поддерживает радиочастотные измерения ERP/TIRP.
- Оба режима 5G NR автономный (SA) и не автономный (NSA).
- Специальная подставка для оборудования обеспечивает эргономику рабочего места.
Характеристики
| Частотный диапазон | от 800 МГц до 40 ГГц |
| Экранировка | ≥70 дБ ( от 800 МГц до 3,8 ГГц); ≥60 дБ (от 24 до 40 ГГц) |
| Тип разъема | Соединитель SMA(f) 8 шт; соединитель K(f)- 4 шт |
| Безопасность | 2014/35/EU, EN61010-1; 2011/65/EU, EN50581 |
| Габаритные размеры | 1460(Ш) x 1210 (В) x 1000(Г) mm (без каркаса) |
| Приложения | измерения ERP/TIRP, формирование диаграммы направленности |
| Вес | 240 кг |
Документы
Описание
| Опции | Описание |
| MA8172A-003 | Spurious Measurement Kit 6 GHz-87 GHz |
| MA8172A-010 | Temperature Testing Option |
| MA8172A-021 | Test Antenna |
| MA8172A-022 | Test Antenna |
| MA8172A-023 | Test Antenna |
| MA8172A-AK011 | Converter Install Kit |
| MA8172A-AK012 | Converter Tray |
| MA8172A-AK013 | Switching Hub |
| MA8172A-AK022 | NR FR2 Link Antenna Kit |
| MA8172A-AK023 | LTE Link Antenna Kit |
| MA8172A-AK024 | NR FR2 Link Antenna Kit |
| MA8172A-AK031 | Monitor Camera |
| MA8172A-AK032 | Additional Rack (41U) |
| MA8172A-AK041 | Sliding Door |
| MA8178A | Position Controller |
| MA8179A | Positioner |
| MA8179A-AK010 | DUT-supporting structure |
| MA8179A-AK011 | DUT Holder |
| MA2444D | High Accuracy Sensor |
| MA2445D | High Accuracy Sensor |
Модели
| Модели | Описание |
| MA8172A | CATR Anechoic Chamber |
