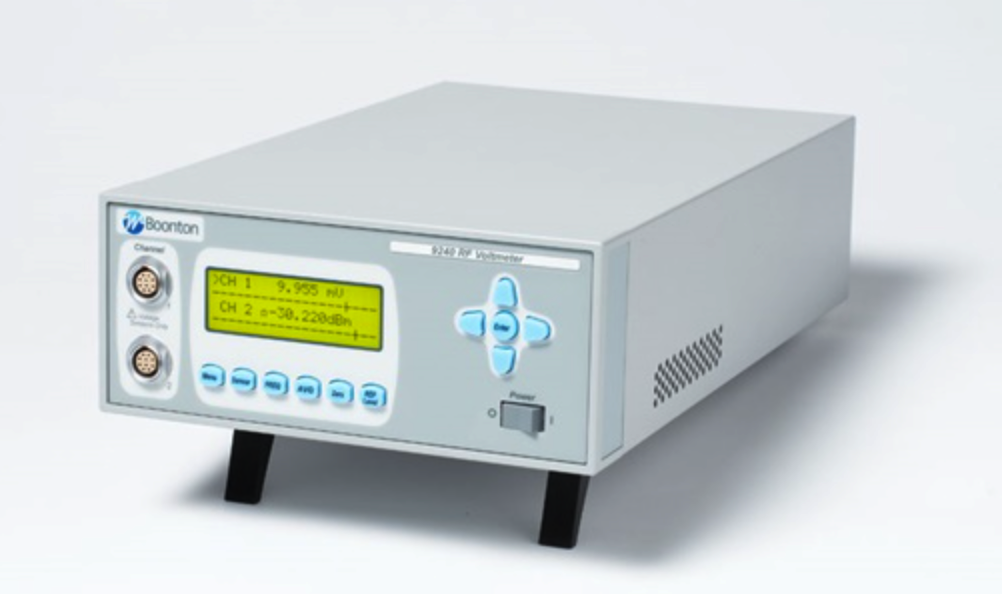

Приборы серии 9240 являются новейшим дополнением популярной линейки радиочастотных вольтметров серии 9200 компании Boonton. В них сочетаются такие свойства. как высокая точность измерений, возможность применения интеллектуальных зондов и операторские функции, ранее отсутствовавшие в приборах этого ценового диапазона. Приборы этой серии могут использоваться в обычных лабораторных условиях и обладают достаточным набором возможностей, позволяющих интегрировать их в систему автоматического тестирования (АТЕ). Хорошо зарекомендовавшие себя зонды напряжения Boonton обеспечивают непосредственное измерение напряжения в диапазоне от 2СО мкБ до 10 В с разрешением 50 мкБ и измерение истинно среднеквадратичных значений (измерения класса true RMS) ниже 30 мВ. Делитель 1СО : 1 позволяет измерять напряжения до 303 Б. Подключение к приборам 9240 зондов напряжения позволяет отображать уровни напряжения в линейных единицах измерения. Компактный адаптер данных датчиков обеспечивает автоматическую загрузку калибровочных данных с зонда в прибор сразу же после его включения.

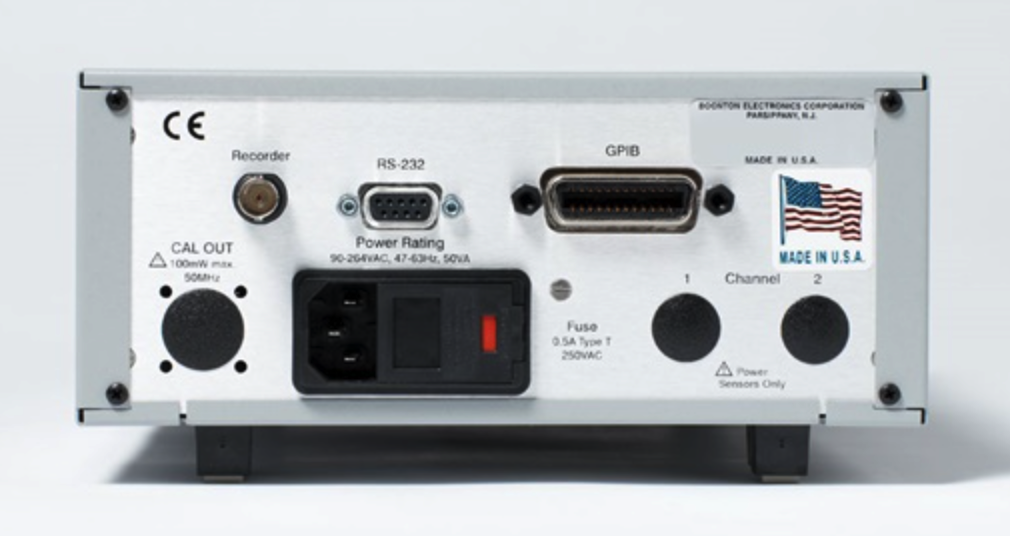

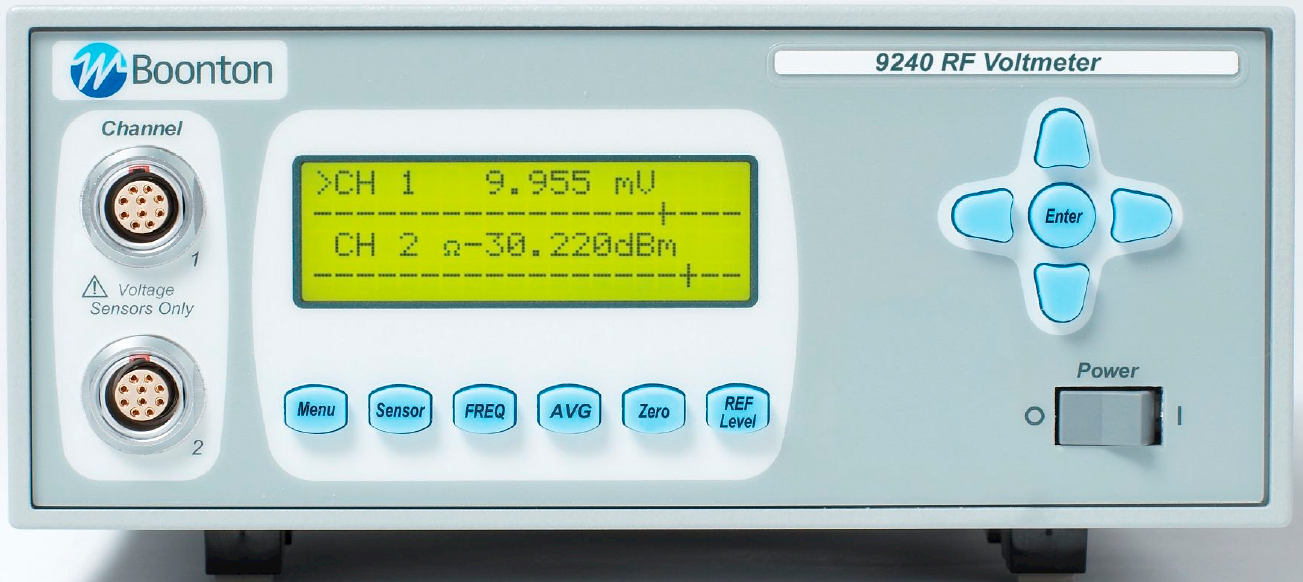

В приборах серии 9240 может быть также предусмотрен вход для1 второго измерительного канала. оснащенный дублирующим комплектом входных усилителей и схем с соединителями для подключения второго зонда или датчика напряжения. Эта функция позволяет отображать на дисплее прибора данные с каналов 1 и 2. а также их отношение и разность. К другим отличительным особенностям относится наличие выхода для DC-регистратора и стандартных интерфейсов IEEE-488 и RS-232.
| Характеристика | Значение |
| Диапазон напряжений | 200 мкВ … 10 В, восемь диапазонов (300 В с частотой до 700 МГц при использовании делителя 100 : 1), индикация показаний с разрешением до 50 мкВ |
| Отображение напряжения | 1 мВ-300 В fs |
|
Диапазон уровней в децибелах (> 90 дБ, восемь диапазонов, разрешение 0,001 дБ) |
дБмВ, 0 дБ = 1 мВ дБВ, 0 дБ = 1 В дБВт, 0 дБ = 1 Вт дБм, 0 дБ = 1 мВт (вычисленные значения на основе падения напряжения на выбираемом опорном уровне Z от 5 до 2000 Ом) дБг, 0 дБ = любой опорный уровень (опорный уровень может быть выбран на передней панели с разрешением до 0,001 дБ, если не превышается диапазон отображения +/- 99,99 дБ) |
| Диапазон частот |
10 кГц-1,2 ГГц при использовании зондов 952001А 10 Гц-100 МГц с зондом модели 952016 |
| Отклик на сигнал заданной формы | RMS до 30 мВ, откалиброванный в RMS синусоидального сигнала выше 30 мВ (RMS до 3 В и 700 МГц при использовании делителя 100 : 1) |
|
Уровень напряжения (мВ): 3000-10 000 3-3000 1-3 0,2-1 |
Базовая погрешность, мВ: 2 % от показания: ± 2 отсчета 1 % от показания: ± 1 отсчет 2 % от показания: ± 2 отсчета 3 % от показания: ± 3 отсчета |
|
Прямой вход Уровень: 300 мкВ 1 мВ 3 мВ 10 мВ 30 мВ |
Пик-фактор: 140 42 14 4,2 1,4 |
|
С делителем Уровень: 30 мВ 100 мВ 300 мВ 1 В 3 В |
Пик-фактор: 140 42 14 4,2 1,4 |
| Входная емкость | Меньше 1,5 пФ |
| Максимальное значение на входе переменного тока | 10 В, все частоты и диапазоны |
| Максимальное значение на входе постоянного тока | 200 В, все частоты и диапазоны |
| Выход для регистратора | 10 В fs пропорционально отображаемому напряжению в мВ-режиме в диапазоне 7 В = 0 дБм независимо от Z. В дБ-режиме, чувствительность к изменению «1 В на 10 дБ» во всем диапазоне измерений |
| Стабильность параметров линии | Менее 0,2 % от показания при изменении линейного напряжения +/-10 % при эталонных условиях линии (115-120 В перем. тока, 50-400 Гц) |
| Обнуление | Автоматическое, с помощью клавиши на панели, возможность использования после 5-минутного прогрева |
| Потребляемая мощность 25 ВА | 90-264 В перем. тока, 15 Вт, |
| Температура в рабочем режиме | 0°… + 55 °С |
| Масса | 5 фунтов (2,3 кг) |
| Размеры | 8,26″ (21,0 см) ширина 3,48″ (8,9 см) высота 13,5″ (34,3 см) глубина |
| Интерфейс IEEE-488 | Соответствует спецификациям IEEE-488 и поддерживает функции SH1, АН1, Тб, L4, SR1, RL1, DC1 и DT1 |
| Интерфейс RS-232 | Соответствует спецификациям RS-232 (9-контактный DCE) |
| Наименование | Описание |
| 9241 | Аксессуары для канала с одним входом в соответствии с приведенным выше описанием |
| 9242 | Каналы с двойным входом. Обеспечивается отображение каналов 1 и 2 и отношения каналов, выраженного в дБ |
| 41-2А/10 | Соединительный кабель датчика/зонда (10 футов) Специальный кабель с низким уровнем шума, используемый для подключения датчика мощности к измерителю мощности. |
| 41-2А20 | Соединительный кабель датчика/зонда (20 футов) |
| 41-2А/50 | Соединительный кабель датчика/зонда (50 футов) |
| 41-2А/100 | Соединительный кабель датчика/зонда (100 футов) |
| 95004701А | Адаптер F/F, 41-2А |
| 95004901А | Соединитель стоечного типа F/F |
| 95403001А | Комплект для монтажа в стойке 4241 одноканальный |
| 95005901А | Комплект для установки в стойке 4242 двухканальный |
| 95109001А | Адаптер данных датчика |
| 95006201А | Транспортный ящик (вмещает в себя прибор серии 9240 и до 4 пробников) |
| Опция - 01 | Входы на задней панели |
| Опция - 30 | Расширенная гарантия до 3 лет |
| С приборами серии 9240 необходимо заказывать один или несколько из имеющихся комплектов пробников: | |
| 95206302А | Высокочастотный зонд 10 кГц-1,2 ГГц |
| 95206402А | Низкочастотный зонд 10 Гц—100 МГц |
