Описание
Диапазон частот серии VBA1060 - от 1 до 6 ГГц. Мощность от 15 Вт до 200 Вт. Усилители мощности класса А, устойчивые к рассогласованиям специально для ЭМС задач. Технология GaN с запатентованным методом сложения мощностей минимизируют потери усилителей, делая его более эффективным.
Характеристики
VBA 1060-15 | VBA 1060-25 | VBA 1060-40 | VBA 1060-60 | VBA 1060-125 | VBA 1060-200 | |
Частотный диапазон | 1 ГГц - 6 ГГц | 1 ГГц - 6 ГГц | 1 ГГц - 6 ГГц | 1 ГГц - 6 ГГц | 1 ГГц - 6 ГГц | 1 ГГц - 6 ГГц |
Выходная мощность | 15 Вт | 25 Вт | 40 Вт | 60 Вт | 125 Вт | 200 Вт |
Точка компрессии 1 дБ | 10 Вт | 20 Вт | 30 Вт | 50 Вт | 100 Вт | 170 Вт |
Коэффициент усиления | 43 дБ | 46 дБ | 46 дБ | 49 дБ | 51 дБ | 54 дБ |
Гармоники | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
Выходное сопротивление | 50 Ом | 50 Ом | 50 Ом | 50 Ом | 50 Ом | 50 Ом |
Электропитание | 100-240 В (± 10%) | 100-240 В (± 10%) | 100-240 В (± 10%) | 100-240 В (± 10%) | 100-240 В (± 10%) | 100-240 В (± 10%) |
Разъемы | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) | N-тип (розетка) |
Документы
Vectawave VBA1060-25 Specification
403.5 Кб
Vectawave VBA1060-40 Specification
408.7 Кб
Vectawave VBA1060-60 Specification
334.6 Кб
Vectawave VBA1060-125 Specification
425.6 Кб
Vectawave VBA1060-200 Specification
336.5 Кб
Описание
Модели
Наименование | Описание |

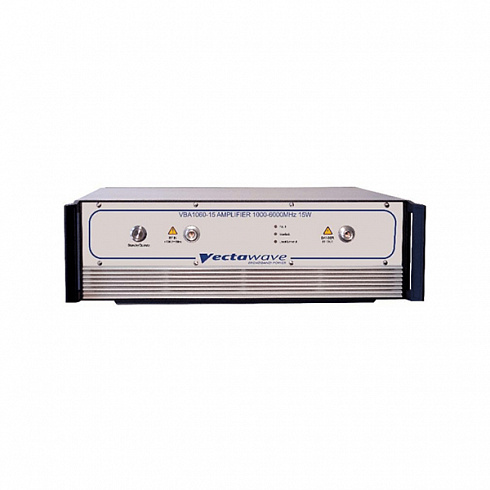

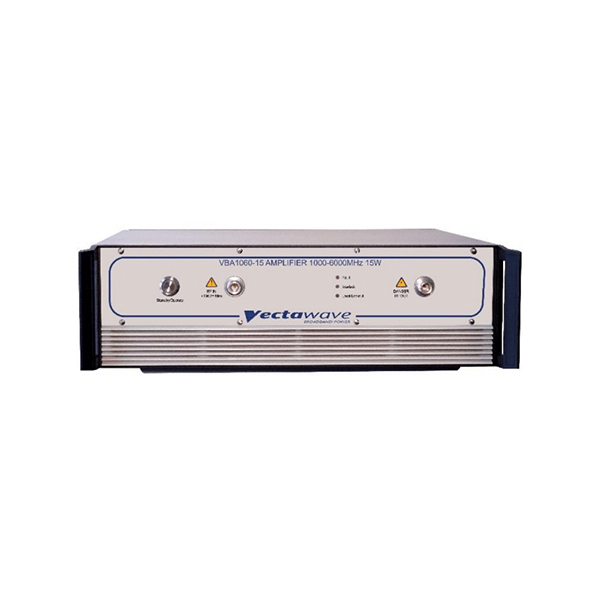

VBA1060-15 | Усилитель мощности, 1 ГГц - 6 ГГц, 15 Вт |

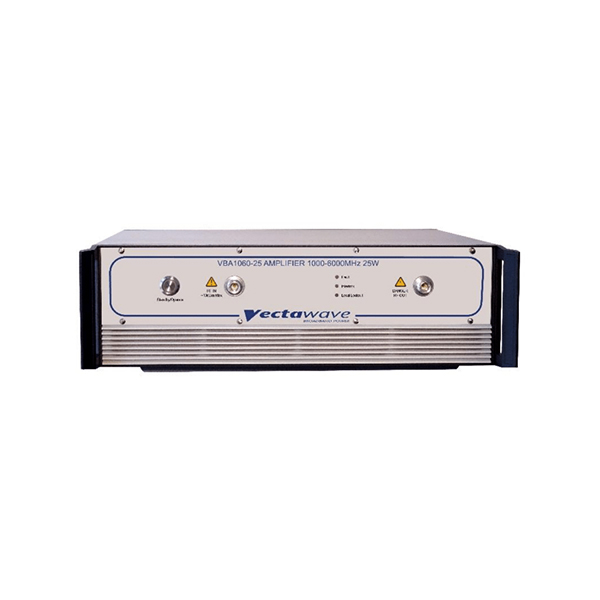

VBA1060-25 | Усилитель мощности, 1 ГГц - 6 ГГц, 25 Вт |

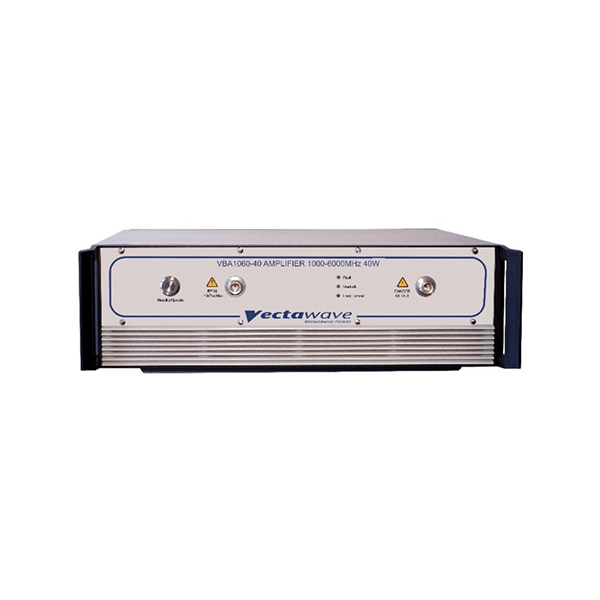

VBA1060-40 | Усилитель мощности, 1 ГГц - 6 ГГц, 40 Вт |
VBA1060-60 | Усилитель мощности, 1 ГГц - 6 ГГц, 60 Вт |

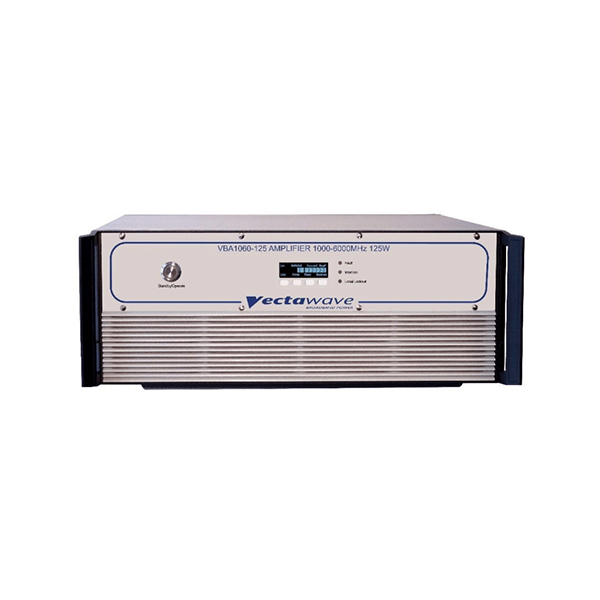

VBA1060-125 | Усилитель мощности, 1 ГГц - 6 ГГц, 125 Вт |

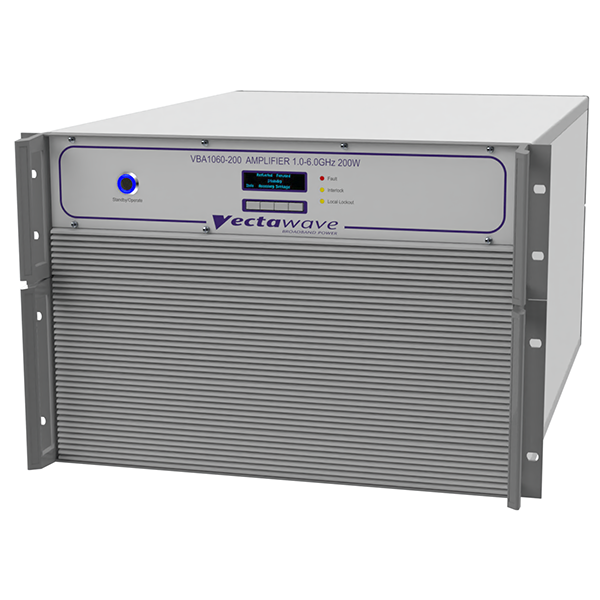

VBA1060-200 | Усилитель мощности, 1 ГГц - 6 ГГц, 200 Вт |
