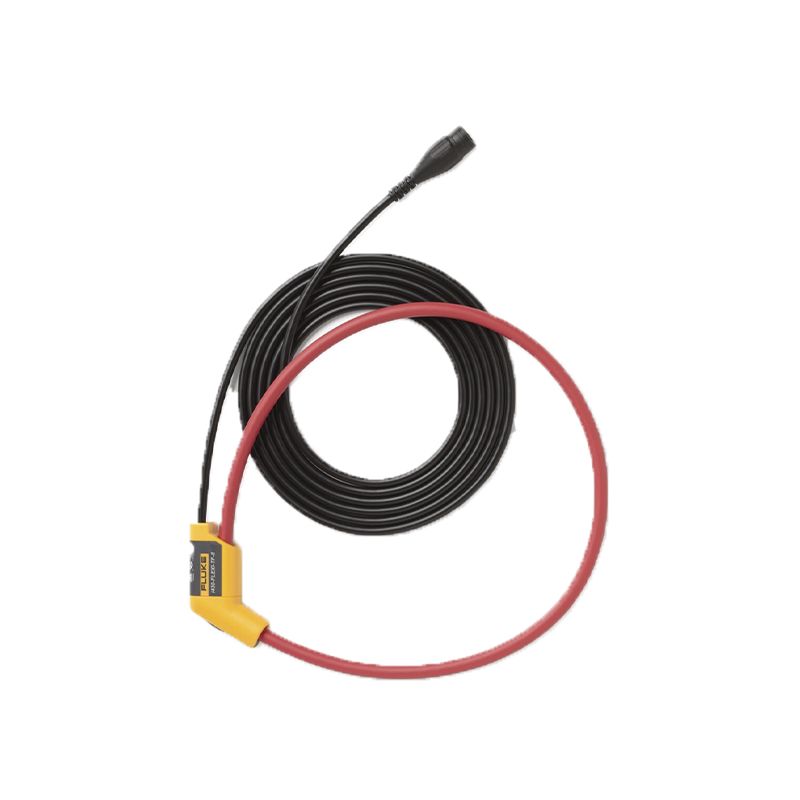

Fluke I430-FLEXI-TF-II

Гибкий токоизмерительный пробник Fluke i430 Flex представляет собой профессиональный пробник переменного тока, работающий по принципу Роговского. Устройство предназначено для измерения высоких токов без разрыва цепи и без использования батарей или внешнего источника питания. Благодаря гибкой и лёгкой измерительной головке пробник можно быстро и легко устанавливать в труднодоступных местах, а также на электрических шинах и проводниках большого сечения. Пробник доступен как в одиночной комплектации, так и в наборе из 4 штук, что делает его идеальным для использования с трёхфазными приборами, такими как анализаторы качества электроэнергии Fluke серии 430.

Общие характеристики

• Тип прибора: гибкий токоизмерительный пробник переменного тока (AC current probe)
• Принцип действия: Роговского (Rogowski principle)
• Диапазон измерения тока: 3000 А переменного тока (среднеквадратическое значение)
• Выходное напряжение (@1000 А, 50 Гц): 85 мВ
• Точность: ±1% от показаний (@ 25°C, 50 Гц)
• Линейность (10%–100% диапазона): ±0,2% от показаний
• Полоса пропускания (-3 дБ): от 10 Гц до 7 кГц
• Фазовая ошибка (45–65 Гц): ±1°
• Чувствительность к положению: макс. ±2% от показаний
• Температурный коэффициент: макс. ±0,08% от показаний / °C
• Выходной импеданс: мин. 82 Ом
• Импеданс нагрузки: 50 кОм
• Внутреннее сопротивление на 100 мм длины пробника: 10,5 Ом ±5%
• Шум (10 Гц – 7 кГц): 1,0 мВ переменного тока (среднеквадратическое значение)
• Длина кабеля пробника: 610 мм
• Диаметр кабеля пробника: 12,4 мм
• Радиус изгиба кабеля пробника: 40 мм
• Длина выходного кабеля: 2,5 м (RG58)
• Выходной разъём: безопасный BNC-разъём
• Материал пробника и кабеля: TPE-резина с усиленной изоляцией UL94 V-0, цвет: красный
• Материал соединительных элементов: полипропилен, UL94 V-0
• Диапазон рабочих температур: от –20 °C до +90 °C
• Диапазон температур хранения: от –40 °C до +105 °C
• Рабочая влажность: от 15% до 85% (без конденсации)
• Степень защиты (пробник): IP41
• Рабочее напряжение (измерительная головка): 1000 В переменного тока (среднеквадратическое значение) или постоянного тока
• Рабочее напряжение (выход): макс. 30 В
• Категория безопасности: CAT III 1000 В, степень загрязнения 2
• Стандарты безопасности: BS EN 61010-1, BS EN 61010-2-032, BS EN 61010-031

Основные функции и особенности

• Измерение высоких переменных токов без разрыва цепи: пробник позволяет выполнять точные измерения переменного тока до 3000 А без необходимости отключения оборудования или разрыва электрической цепи
• Гибкая конструкция: лёгкая и гибкая измерительная головка позволяет легко устанавливать пробник на электрических шинах, крупных проводниках и в труднодоступных местах
• Принцип Роговского: использование технологии Роговского обеспечивает высокую линейность и точность измерений в широком диапазоне токов
• Не требуется питание: пробник работает без батарей или внешнего источника питания, что упрощает его использование и обслуживание
• Высокая точность: погрешность ±1% от показаний и линейность ±0,2% гарантируют достоверность результатов измерений
• Широкий частотный диапазон: полоса пропускания от 10 Гц до 7 кГц позволяет измерять переменные токи в широком спектре частот
• Комплект из 4 пробников: доступен в виде набора из 4 штук, что идеально подходит для одновременного измерения всех трёх фаз и нейтрали в трёхфазных системах
• Совместимость с Fluke 430 Series: пробник специально разработан для работы с анализаторами качества электроэнергии Fluke серии 430

Условия окружающей среды и безопасность

• Диапазон рабочих температур: от –20 °C до +90 °C
• Диапазон температур хранения: от –40 °C до +105 °C
• Рабочая влажность: от 15% до 85% (без конденсации)
• Степень защиты (пробник): IP41
• Категория безопасности: CAT III 1000 В
• Рабочее напряжение (измерительная головка): 1000 В переменного тока (среднеквадратическое значение) или постоянного тока
• Использование на неизолированных проводниках: ограничено напряжением 1000 В переменного тока (среднеквадратическое значение) или постоянного тока и частотами ниже 1 кГц

Комплектация Fluke i430 Flex

• Гибкий токоизмерительный пробник Fluke i430 Flex
• Выходной кабель длиной 2,5 м с безопасным BNC-разъёмом
• Краткое руководство пользователя

Примечание: гибкий токоизмерительный пробник Fluke i430 Flex является идеальным аксессуаром для измерения высоких переменных токов в сложных условиях эксплуатации. Прибор, работающий по принципу Роговского, обеспечивает высокую точность и линейность измерений без необходимости разрыва цепи или использования батарей. Гибкая конструкция позволяет устанавливать пробник на электрических шинах, крупных проводниках и в труднодоступных местах. Пробник доступен как в одиночной комплектации, так и в наборе из 4 штук, что делает его идеальным для использования с трёхфазными анализаторами качества электроэнергии Fluke серии 430. Широкий частотный диапазон, высокая точность и класс безопасности CAT III 1000 В делают i430 Flex надёжным инструментом для профессиональных электриков и специалистов по качеству электроэнергии.
