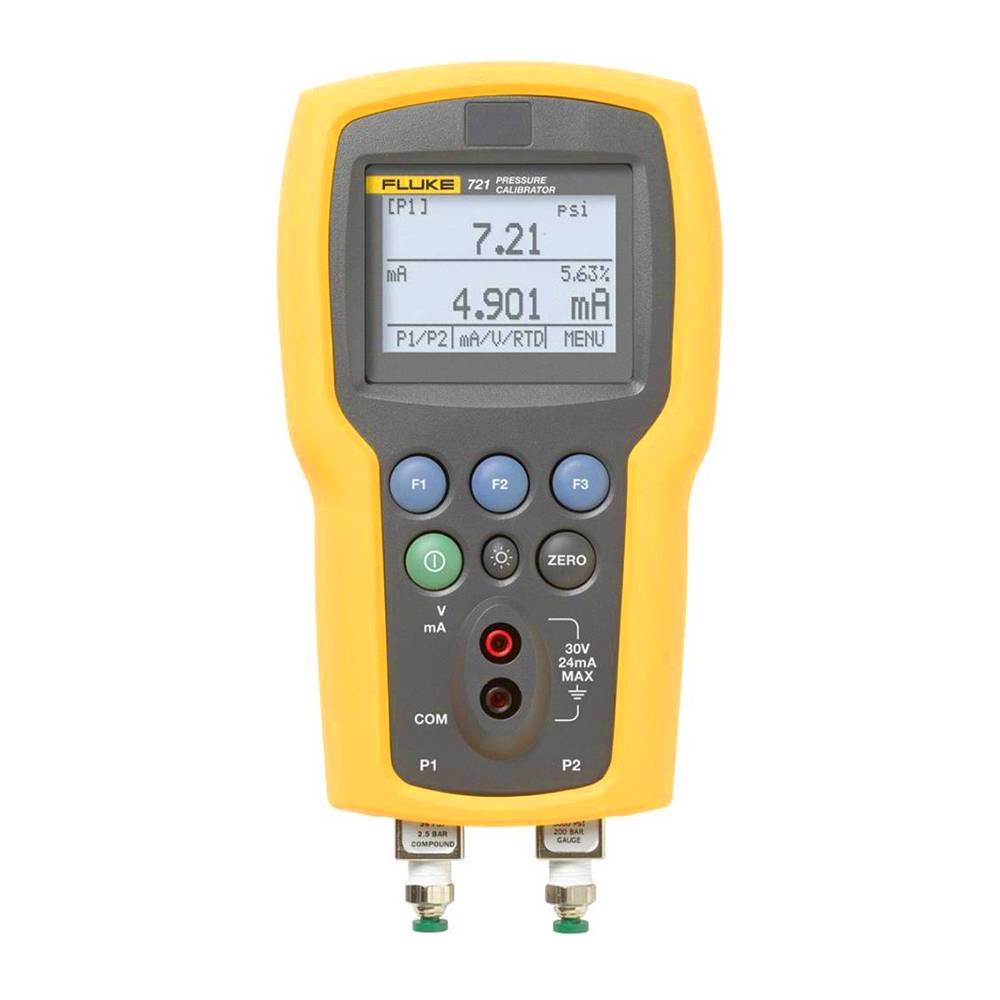

FLUKE 721

Прецизионный калибратор давления Fluke 721 представляет собой профессиональное решение для калибровки и поверки газовых измерительных систем, в первую очередь — для задач коммерческого учёта газа. Прибор оснащён двумя независимыми изолированными датчиками давления из нержавеющей стали, что позволяет одновременно измерять статическое и дифференциальное давление одним инструментом. Калибратор сочетает в себе функции прецизионного эталона давления, измерителя токовой петли 4–20 мА, источника питания 24 В для проверяемых датчиков и вольтметра постоянного тока. Опциональный вход для Pt100-термометра сопротивления добавляет возможность измерения температуры, что делает Fluke 721 универсальным средством для комплексной калибровки газовых систем в полевых условиях.

Общие характеристики

• Тип прибора: прецизионный калибратор давления
• Дисплей: крупный графический дисплей с подсветкой, одновременное отображение до трёх измерений
• Датчики давления: два независимых изолированных датчика из нержавеющей стали
• Точность датчиков давления: 0,025 % от полной шкалы
• Измерение тока: 0–24 мА, разрешение 0,001 мА, точность ±(0,015 % показаний + 0,002 мА)
• Измерение напряжения постоянного тока: 0–30 В, разрешение 0,001 В, точность ±(0,015 % показаний + 0,002 В)
• Питание петли тока: встроенный источник 24 В пост. тока, до 24 мА
• Измерение температуры (Pt100): –40 … +150 °C, разрешение 0,01 °C
• Питание: 4 элемента AA
• Вес: ≈ 0,539 кг
• Размеры (Д × Ш × В): 200 × 110 × 58 мм
• Диапазон рабочих температур: от –10 °C до +50 °C

Основные функции

• Два независимых датчика давления: одновременное измерение статического и дифференциального давления в газовых системах
• Гибкая конфигурация: выбор датчика низкого давления на 16 psi (1,1 бар) или 36 psi (2,48 бар) и одного из семи диапазонов высокого давления: 100, 300, 500, 1000, 1500, 3000 или 5000 psi (6,9, 20, 24,5, 69, 103,4, 200, 345 бар)
• Измерение тока петли 4–20 мА: для проверки выходных сигналов датчиков и преобразователей
• Встроенный источник питания петли 24 В: питание проверяемого датчика без внешнего блока питания
• Измерение напряжения до 30 В пост. тока: проверка источников питания и цепей управления
• Вход Pt100: подключение термометра сопротивления для измерения температуры (щуп приобретается отдельно)
• Расширение диапазона измерения давления: подключение внешних модулей давления серии 700 (до 29 диапазонов)
• Сохранение настроек: до пяти конфигураций прибора для быстрого переключения между задачами
• Одновременное отображение: крупный дисплей показывает до трёх измеряемых параметров

Условия окружающей среды

• Диапазон рабочих температур: от –10 °C до +50 °C
• Температура хранения: от –40 °C до +60 °C
• Относительная влажность: 0–90 % (без конденсации)

Интерфейсы и возможности подключения

• Порты давления: 1/4″ NPT (в комплекте переходник на 1/4″ ISO)
• Вход Pt100: для подключения термометра сопротивления
• Подключение внешних модулей давления: серия 700 (до 29 диапазонов)
• Измерительные разъёмы: стандартные гнёзда для щупов и токовых клещей

Стандарты и безопасность

• Электрическая безопасность: IEC 61010-1, CAT III
• Калибровка: сертификат калибровки с прослеживаемостью к NIST
• Гарантия: 3 года

Модификации

Калибратор Fluke 721 поставляется в различных модификациях, отличающихся комбинацией датчиков низкого и высокого давления.

Серия с датчиком низкого давления 16 psi (1,1 бар):

• Fluke-721-1601: низкий –14…+16 psi (–0,97…1,1 бар), высокий –12…+100 psi (–0,83…6,9 бар)
• Fluke-721-1603: низкий –14…+16 psi (–0,97…1,1 бар), высокий –12…+300 psi (–0,83…20 бар)
• Fluke-721-1605: низкий –14…+16 psi (–0,97…1,1 бар), высокий –12…+500 psi (–0,83…34,5 бар)
• Fluke-721-1610: низкий –14…+16 psi (–0,97…1,1 бар), высокий 0…+1000 psi (0…69 бар)
• Fluke-721-1615: низкий –14…+16 psi (–0,97…1,1 бар), высокий 0…+1500 psi (0…103,4 бар)
• Fluke-721-1630: низкий –14…+16 psi (–0,97…1,1 бар), высокий 0…+3000 psi (0…200 бар)
• Fluke-721-1650: низкий –14…+16 psi (–0,97…1,1 бар), высокий 0…+5000 psi (0…345 бар)

Серия с датчиком низкого давления 36 psi (2,48 бар):

• Fluke-721-3601: низкий –14…+36 psi (–0,97…2,48 бар), высокий –12…+100 psi (–0,83…6,9 бар)
• Fluke-721-3603: низкий –14…+36 psi (–0,97…2,48 бар), высокий –12…+300 psi (–0,83…20 бар)
• Fluke-721-3605: низкий –14…+36 psi (–0,97…2,48 бар), высокий –12…+500 psi (–0,83…34,5 бар)
• Fluke-721-3610: низкий –14…+36 psi (–0,97…2,48 бар), высокий 0…+1000 psi (0…69 бар)
• Fluke-721-3615: низкий –14…+36 psi (–0,97…2,48 бар), высокий 0…+1500 psi (0…103,4 бар)
• Fluke-721-3630: низкий –14…+36 psi (–0,97…2,48 бар), высокий 0…+3000 psi (0…200 бар)
• Fluke-721-3650: низкий –14…+36 psi (–0,97…2,48 бар), высокий 0…+5000 psi (0…345 бар)

Комплектация Fluke 721 (базовая)

• Прецизионный калибратор давления Fluke 721
• Измерительные провода с зажимами «крокодил»
• Переходник 1/4″ NPT – 1/4″ ISO
• 4 элемента питания AA (установлены)
• Сертификат калибровки с прослеживаемостью к NIST
• Краткое руководство пользователя
• Диск с руководством на 14 языках

Примечание: прецизионный калибратор давления Fluke 721 предназначен для калибровки и технического обслуживания газовых измерительных систем, включая задачи коммерческого учёта газа. Два независимых датчика давления позволяют одновременно измерять статическое и дифференциальное давление, что критически важно при проверке расходомеров и перепадов давления на фильтрах. Встроенные функции измерения тока и напряжения, источник питания петли 24 В и опциональный вход для Pt100-термометра делают прибор универсальным средством для комплексной проверки газовых систем. Для измерения температуры требуется опциональный щуп Fluke 720RTD. Подключение внешних модулей давления серии 700 расширяет диапазон измерения давления до 50 дополнительных диапазонов.
