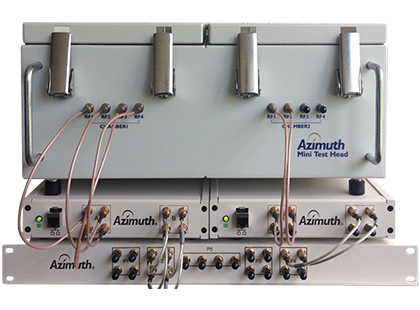

Azimuth’s Spider™ представляет собой модульную, расширяемую и экономически эффективную автоматизированную радиочастотную платформу.
Spider™ обеспечивает 4x4 MIMO соединения в различных конфигурациях (одиночное соединение, соединение типа "звезда" 2/3, соединение с двумя и более связями между узлами) с полной радиочастотной изоляцией для сквозных соединений между многочисленными устройствами. Типичными решениями являются LTE unlicensed, IoT, 802.11ac, и вариантами использования тестирование мобильного доступа, передачи соединения (handover), радио совместимости.
В дополнение, пользователи могут создавать свои собственные решения, применяя платформу Spider и модули, доступные в приложении для проведения тестов Director-II.

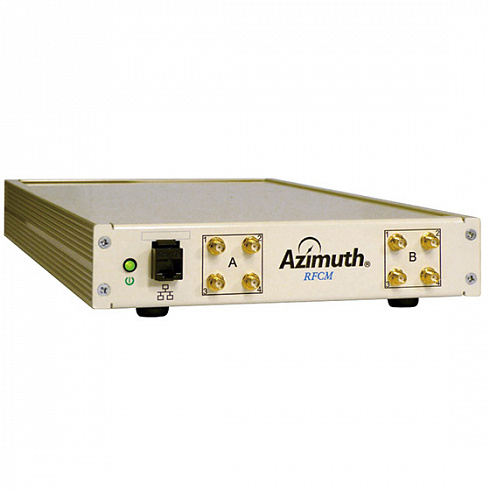

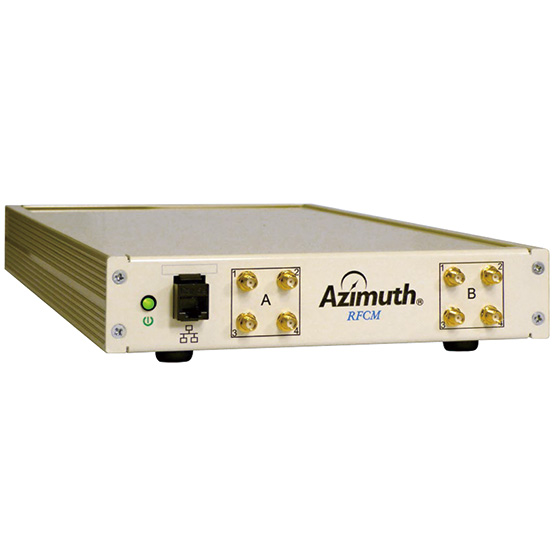

RF Channel Module with Butler Matrix (RFCM-B)
RF Channel Module without Butler Matrix (RFCM-C)
| Usable Frequency Range | 700 MHz to 6000 MHz |
| Number of Paths | 4 |
| Controlled Attenuation Range |
RFCM–B 700 MHz to 3000 MHz: 54 dB 3001 MHz to 6000 MHz: 52 dB RFCM–C 700 MHz to 6000 MHz: 55 dB |
| Attenuation Resolution | 0.5 dB |
| Attenuation Accuracy | ±0.5 dB |
| Insertion Loss |
RFCM–B 700 MHz to 3000 MHz: 15 dB 3001 MHz to 6000 MHz: 19.5 dB RFCM–C 700 MHz to 6000 MHz: 6 dB 3001 MHz to 6000 MHz: 9 dB |
| Return Loss | >10 dB |
| Isolation | 15 dB typical for An to Am, where n≠m, and for Bn to Bm, where n≠m, with attenuators set to nominal 0 dB |
| Input Power | +20 dBm max |
| Channel Configuration |
RFCM–B: Butler RFCM–C: Bypass |
| Control Interface | Ethernet 10/100/1000 |
| Control Software Included |
Configure Unit Set Attenuator value: each path, all paths |
| Power |
120 V(ac)/240 V(ac), 1.5/0.75A 50 Hz to 60 Hz |

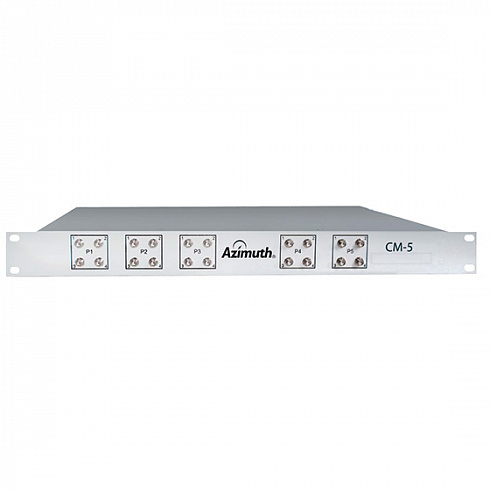

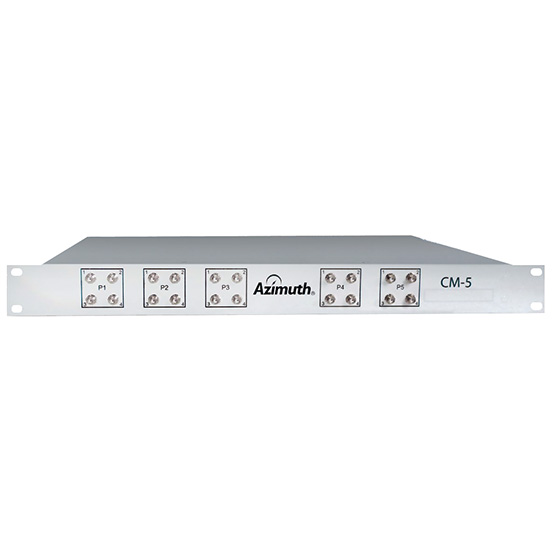

Star Combiner Module (SCM-5)
Mesh Combiner Module (MCM-4)
| Usable Frequency Range | 700 MHz to 6000 MHz |
| Insertion Loss (Typical) |
SCM-5 3 GHz: 5 dB 6 GHz: 14 dB MCM-4 Master Port (M) to any Split Port (S1, S2, S3) 3 GHz: 5 dB 6 GHz: 5 dB |
| Return Loss |
MCM-4 Split Port (S1, S2, S3) to any other Split Port (S1, S2, S3) >20 dB |
| Input Power |
SCM-5 +30 dBm average MCM-4 M Port: +43 dBm max. S Ports: +29 dBm max. |
| Number of Groups |
SCM-5: 5 MCM-4: 4 |
| Number of Paths Per Group | 4 |
| Channel Configuration | Identity Matrix |
| Опции | Описание |
| RFCM-B | RF Channel Module with Butler Matrix |
| RFCM-C | RF Channel Module without Butler Matrix |
| SCM-5 | Star Combiner Module |
| MCM-4 | Mesh Combiner Module |
| MLA-01 | Near Field Adapter |
| TERM-4 | 4 port 50ohm Terminator |
| ACC-290 | STACSIM – (Static Channel Simulator) |
| ACC-339 | STACSIM-WB – (Static Channel Simulator) |

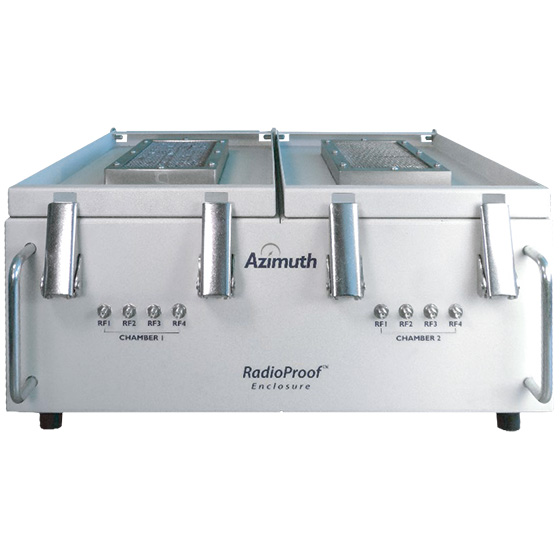

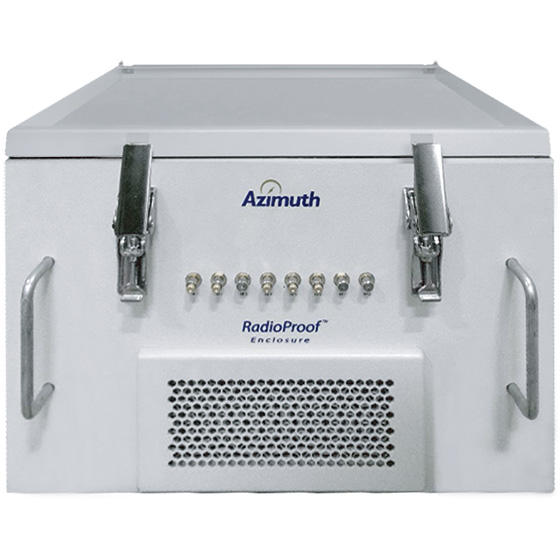

| RPE-401L/AC | RadioProof Enclosures |
| RPE-402 | RadioProof Enclosures |
| Модели | Описание |
| SPI-102 | Spider - Standalone (include RFCM-B, MLA-01 (x2)) |
| SPI-103 | Spider - Star - 2 node (include RFCM-B (x2), SCM-5, MLA-01 (x4)) |
| SPI-104 | Spider - Star - 3 node (include RFCM-B (x2), RFCM-C, SCM-5, MLA-01 (x4)) |
| SPI-105 | Spider - Mesh (include RFCM-B (x6), MCM-4 (x4), MLA-01 (x6)) |
