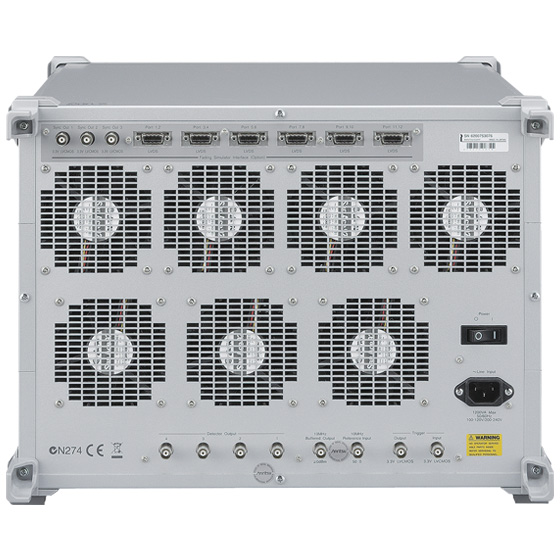

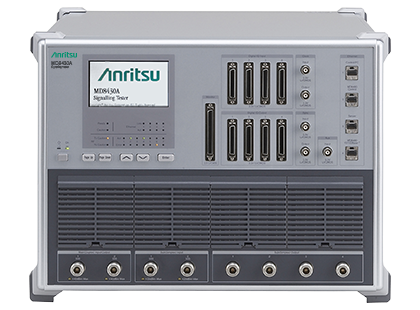

Anritsu MD8430A – это симулятор базовой станции, который предназначен для тестирования устройств с поддержкой технологий LTE и LTE Advanced. Устройство обеспечивает полную проверку процедуры коммутации, тестирование на всевозможные ошибки, которые сложно воспроизвести при работе с реальной базовой станцией.
Anritsu MD8430A представляет собой мощное решение, которое призвано помочь разработчикам мобильных устройств как можно быстрее выходить на рынок с передовыми продуктами.
Anritsu MD8430A предназначен для разработки микросхем и пользовательского оборудования, функциональных тестов и тестирования производительности и соответствию протоколам. Симулятор базовой станции позволяет разработчикам создавать современное оборудование, соответствующее текущим потребностям, обеспечивая при этом возможность гибкой модернизации в будущем.
Параметры входа:
- Демодуляция QPSK: от –28 до +15 дБ, 16QAM: от –21 до +15 дБ, 64QAM: от –15 до +15 дБ
- Уровень входного сигнала: от −20 до +20 дБм
- Уровень входного сигнала входа sub: от –35 до +5 дБм
Параметры выхода:
- Максимальный уровень: –40 дБм (Основной выход: –20 дБм), выход Sub: 0 дБм
- Точность установки выходного уровня ±1.5 дБ
- Основной выход: –113 дБм ≤ Уровень ≤ –40 дБм
- Дополнительный выход: –113 дБм≤ Уровень ≤ 0 дБм
- Частотный диапазон от 350 МГц до 3 ГГц (разрешение: 100 кГц)
- 350 МГц до3.8 ГГц с опцией MD8430A-002
- OFDMA
- Модуляция QPSK, 16QAM, 64QAM, точность ≤2%
- Оперативная поддержка новейшего стандарта 3GPP LTE
- Поддержка Carrier Aggregation (агрегация несущих частот стандарта 3GPP LTE Advanced FDD/TDD)
- Поддержка передачи с помощью технологии 2x2 MIMO Intra-RAT хэндовер и 4х2 MIMO с 300 Мбит/с (Carrier Aggregation) в нисходящем и 50 Мбит/с в восходящем каналах
- Максимальное использование функций MD8480C, благодаря возможности выполнения тестов хэндовера Inter-RAT
- Прибор позволяет выполнять весь спектр работ: от разработки до аттестационного тестирования протоколов
- Простая процедура разработки сценариев L3 и полный набор аналитических инструментов
| Опции | Описание |
| MD8430A-005 | Extended Frequency Range to 3.8 GHz Hardware 2 |
| MD8430A-002 | Extended Frequency Range to 3.8 GHz |
| MD8430A-004 | Enhanced DL Frequency Bandwidth Option |
| MD8430A-006 | Extended Frequency Range to 6 GHz |
| MD8430A-007 | Extended Frequency Range to 6 GHz Hardware |
| MD8430A-044 | LTE DL 6 Carrier Aggregation Option |
| MD8430A-045 | LTE UL 3 Carrier Aggregation Option |
| MD8430A-052 | W-CDMA Fading Option |
| MD8430A-053 | SCME Fading Option |
| MD8430A-055 | LTE 2×2 MIMO Fading Option |
| MD8430A-056 | LTE 4×2 MIMO Fading Option |
| MD8430A-057 | LTE 4×4 MIMO Fading Option |
| MD8430A-058 | LTE 8×2 MIMO Fading Option |
| MD8430A-059 | LTE 8×4 MIMO Fading Option |
| MD8430A-060 | LTE FDD Option |
| MD8430A-061 | LTE TDD Option |
| MD8430A-062 | LTE Enhanced MTC Option |
| MD8430A-063 | Narrow Band IoT Option |
| MD8430A-064 | LTE Anchor For 5G NSA Option |
| MD8430A-065 | W-CDMA Option |
| MD8430A-066 | GSM Option |
| MD8430A-067 | RF/Fading Driver Option |
| MD8430A-070 | HSPA Multi Carrier Option |
| MD8430A-071 | W-CDMA/GSM Ciphering Option |
| MD8430A-072 | LTE Licensed Assisted Access (LAA) Option |
| MD8430A-073 | LTE Dual Connectivity Option |
| MD8430A-075 | LTE DL 4×4 MIMO Option |
| MD8430A-076 | LTE DL 8×4 MIMO Option |
| MD8430A-077 | LTE Internal Server Option |
| MD8430A-078 | LTE UL 2×2 MIMO Option |
| MD8430A-079 | LTE UL 256QAM Option |
| MD8430A-080 | LTE Ciphering Option |
| MD8430A-081 | LTE ROHC Option |
| MD8430A-082 | LTE MBMS Option |
| MD8430A-083 | LTE ZUC Ciphering Option |
| MD8430A-085 | LTE Carrier Aggregation Option |
| MD8430A-086 | Ciphering Option |
| MD8430A-087 | LTE CoMP Option |
| MD8430A-088 | LTE DL 4 Carrier Aggregation Option |
| MD8430A-089 | LTE DL 5 Carrier Aggregation Option |
| MX843010A | LTE Control Software |
| MX843010E | LTE Control Software |
| MX843070E | W-CDMA/GSM Control Software |
| MX786201A | Rapid Test Designer (RTD) |
| Модели | Описание |
| MD8430A | Signalling Tester |
| MD8430A-025 | Basic Test Model (BTM) |
| MD8430A-027 | M2M Test Model (MTM) |
| MD8430A-035 | LTE Enhanced Test Model (ETM) |
