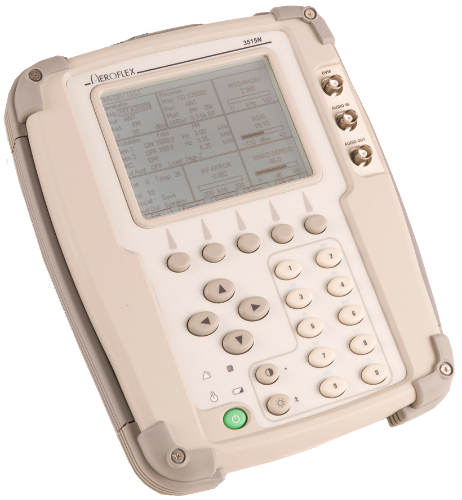

Портативный комплект радиосвязи VIAVI 3515
Устраните сбои в работе радио, антенны или кабеля за считанные минуты
- Автономные испытания тактических радиостанций в диапазоне частот от 2 МГц до 1 ГГц
- Изолирует сбои в радио, антенне или кабеле практически любой платформы
- Запускает тесты за считанные минуты, не снимая и не отключая радио
- Измеряет высокую мощность - 20 Вт без внешнего аттенюатора, до 200 Вт с внешним аттенюатором
- Минимальная подготовка персонала
Прочный, портативный, с питанием от батареи
- Портативный - весит около 8 фунтов с батареей
- Долговечный аккумулятор - 5 часов работы и перезарядка за 4 часа
- Прочный - соответствует MIL-PRF-28800F по влажности, высоте, ударам и вибрации
- Всепогодный корпус с рабочим диапазоном от -20 ° до + 50 ° C
Стендовые тесты
-
AM / FM-передатчик
- ВЧ мощность
- Ошибка радиочастоты
- AM модуляция / FM отклонение
- Аудио частотомер
- Индикатор силы принимаемого сигнала (RSSI)
-
Тесты AM / FM приемника
- Генератор DCS
- Искажение
- SINAD / чувствительность
-
Испытания антенны / кабеля
- КСВ
- Расстояние до ошибки
- Обратные потери
- Потеря кабеля
- Talk Test (с использованием телефонной трубки и антенны)
- 3515AR 1 GHz Handheld Radio Test Set (Includes Option 01 Spectrum Analyzer, Option 02 Oscilloscope, Option 05 Script Language, Option 25 PRM-34 Application, Flip Cover)
- 3515N 1GHz Handheld Radio Test Set
- 3515ARM Test System
- 3515LSR Life Support Test System
- 3515LSR-GDSC Life Support Test System
- 3515LSR Upgrade Kit - Excludes the 3515AR
- 3515AR-EP Test System
- 3515T 1 GHz Handheld Radio Test Set
Характеристики
| Характеристика | Значение |
| RF Signal Generator: Frequency | 2MHz to 1 GHz |
| Output Level | T/R port: -50 to -120 dBm |
| ANT port: -30 to -90 dBm | |
| SWR port: -5 to -65 dBm | |
| Internal Source | Off, 0 Hz to 100 kHz |
| External | FM Inputs AUDIO GEN, MIC IN, AUDIO IN |
| AFGEN 1 AND AFGEN 2: Range | 0.0 Hz to 20.0 kHz |
| RF Receiver: Frequency Range | 2 MHz to 1 GHz |
| Input Amplitude | Minimum Input Level, Audio Sensitivity |
| T/R: typical, 10 db SINAD - 70dBm | |
| ANT: typical 10 dB SINAD (-110 dBm with pre amp) | |
| Maximum Input Level | T/R: +43 dBm |
| ANT: +20 dBm for 10 seconds | |
| RF Frequency Error Meter: Range | ±200 kHz |
| RSSI Indicator: Display Range | dBm: -120 dBm to +43 dBm (+53 dBm with Ext Attn) |
| Watts: 10pW to 20 W (200 W with Ext Attn) | |
| RF Power Meter: Display Range | Ext Attn, 0 dBm: 0 to 43 dBm (0 to 20 W ) |
| Ext Attn, 20 dBm: 0 to 53 dBm (0 to 200 W) | |
| Maximum Input Level | No external attenuator |
| 20 W/43 dBm for 10 minutes at +25°C or until thermal alarm | |
| FM Deviation Meter : Display Range | 0 Hz to ±100 kHz |
| AM Percent Meter: Display Range | 0% to 100% |
| Antenna/ Cable Test: Frequency Range | 2.0 MHz to 1000.0 MHz |
| VSWR Range | 1.00 to 7.00 |
| Return Loss: Range | 0.0 to -50.0 dB |
| Cable Loss: Range | 0.0 to -50.0 dB |
| Distance to Fault Range | 3 ft to >300 ft |
| Audio Meters: AUDIO INPUT Source | BNC |
| Frequency Range | 300 Hz to 10 kHz |
| Level Range | 0.2 Vp-p to 5 Vp-p |
| SINAD METER: Sources | AUDIO IN, DEMOD |
| Display Range | 0 to 40 dB |
| Distortion Meter: Sources | AUDION IN, DEMOD |
| Display Range | 0 to 100% |
| Audio Frequency Counter: Range | 15 Hz to 20 kHz |
| Audio Frequency Level Meter: Sources | AUDIO IN, DVM |
| Input Level |
Audio In: 10 mV rms to 30 V rms DVM: 10 mV rms to 30 V rms |
| Spectrum Analyzer: Frequency Range | 2 MHz to 1 GHz |
| Span | 10 kHz to 5 MHz in 1,2,5 sequence |
| Vertical scales | 2, 5, 10, 15, and 20 dB/division |
| Effective RBW: Range | 20 Hz to 25 kHz |
| Displayed Average Noise Level (DANL) |
-120 dBm (Typical, 10 kHz span) -136 dBm with pre-amp enabled |
| Oscilliscope: Source | DVM, Audio In, Demod |
| Display Level | -50 to +50 V |
| Horizontal | 0.5 ms/div to 0.1 sec/div1 |
| Vertical | 10 mV to 10 V per div |
| Timebase (Standard): Temperature Stability | ±0.15 ppm |
| Aging |
±500 ppb (year 1) ±300 ppb/year (after year 1) |
| Warm-up time | 5 min. |
| Audio Frequency Counter: Range | 15 Hz to 20 kHz |
| Audio Frequency Level Meter: Sources | AUDIO IN, DVM |
| Input Level |
Audio In: 10 mV rms to 30 V rms DVM: 10 mV rms to 30 V rms |
Документы
Viavi 3515 Brochure
404.9 Кб
Описание
| Наименование | Описание |
| 3515AR | 1 GHz Handheld Radio Test Set |
| 3515N | 1GHz Handheld Radio Test Set |
| 3515ARM | Test System |
| 3515LSR | Life Support Test System |
| 3515LSR-GDSC | Life Support Test System (GD Only, PRC-112G) |
| 3515LSR | Upgrade Kit - Excludes the 3515AR |
| 3515AR-EP | Test System |
| 3515T | 1 GHz Handheld Radio Test Set |
| option 01 | Spectrum Analyzer Option |
| option 02 | Oscilloscope Option |
| option 07 | P25 Test |
| option 08 | Tracking Generator |
| option 09 | dPMR Test |
| option 10 | ARIB T98 Test |
| option 33 | NXDN Test |
| option 34 | DMR Test |
| option 54 | UK MoD 3515LSR Test Option |
| option 56 | Tactical Radio Group D Test |
| AC27004 | Case, Soft -Sided Carrying |
| AC0820 | Desk Top Stand |
| AC27005 | Battery, Spare, Internal |
| AC0826 | Tripod |
| AC24006 | Tripod, Dolly, Stand |
| AC27002 | Attenuator (20 dB / 50 W), Adapter (N-F to BNC-F), Adapter (N-M to TNC-M) |
| AC27003 | Attenuator (20 dB / 150 W), Adapter (N-F to BNC-F), Adapter (N-M to BNC-F) |
| AC27024 | Antenna (BNC) (2-30 MHz) |
| AC25042 | Antenna (BNC) (30-90 MHz) |
| AC25043 | Antenna (BNC) (225-512 MHz) |
| AC27013 | Directional Coupler (20 to 200 MHz), Adapter (N-M to BNC-F) Qty 2, Attenuator (10 dB), Cable (BNC) (M-M) (16 in) |
| AC25081 | Survey Technologies Inc. (STI) Site Survey Package (Software & GPS Antenna) |
