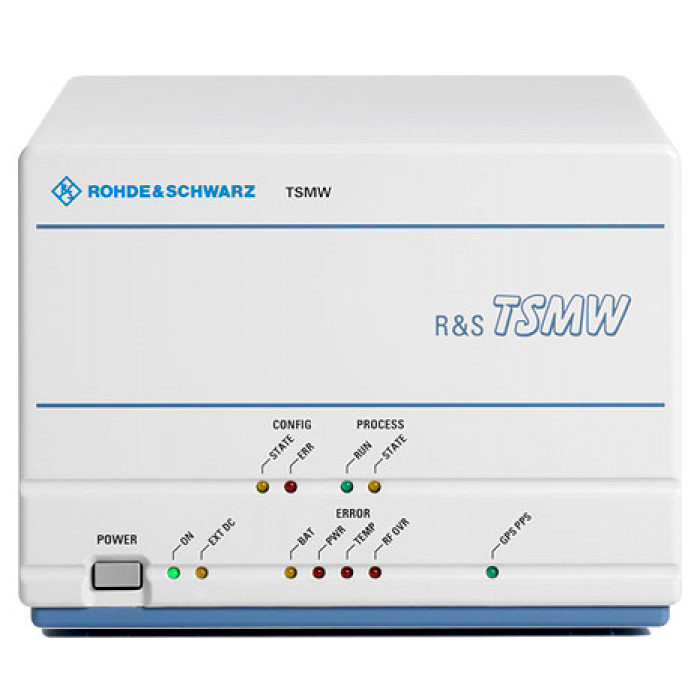

Универсальный анализатор (сканер) радиосетей Rohde & Schwarz TSMW является высококлассной платформой для оптимизации всех распространенных сетей мобильной радиосвязи. Два высокочувствительных тракта с полосой пропускания 20 МГц позволяют работать с любой входной частотой в диапазоне от 30 МГц до 6 ГГц, а двухканальный предварительный селектор и программная архитектура (SDR) на основе ПЛИС обладают непревзойденными характеристиками, обеспечивая в то же время максимальную гибкость и эксплуатационную готовность. Кроме работы в режиме сканераWiMAX, Rohde & Schwarz TSMW полностью поддерживает режим приемника цифрового сигнала I/Qдля специальных приложений.
Ключевые факты
- Определяемый пользователем диапазон частот от 30 МГц до 6 ГГц
- Два независимых радиочастотных тракта и тракта обработки сигнала с полосой 20 МГц
- Встроенный предварительный селектор, обеспечивающий высокую степень подавления интермодуляционных составляющих при сохранении широкого динамического диапазона
- Поддержка измерений WiMAX IEEE 802.16e с программным обеспечением для выполнения тестовых проездов R&S ROMES (R&S TSMW-K28)
- Измерение параметров сигналов I/Q через гигабитный интерфейс (R&S TSMW-K1)
- Программная архитектура (SDR), готовая к будущим изменениям
- Интегрированная система GPS
Развертывание и оптимизация сетей WiMAX
- Проверка соседних сот
- Простое обнаружение пробелов зоны покрытия
- Функция сканирования для поиска неизвестных несущих WiMAX
Универсальное решение для тестовых проездов в сочетании с ПО R&S ROMES
- Оптимизация сетей с помощью терминала WiMAX
- Улучшение параметра QoS сетей IEEE 802.16e
- Проверка успешности переключения между сотами
Максимальная гибкость обработки данных I/Q за счет поддержки интерфейсов MATLAB® и C++
- Измерение необработанных данных I/Q
- Доступ к данным через интерфейс MATLAB® или C++
- Анализ радиоинтерфейсов, например, неопределенных стандартов беспроводной связи, таких как различные варианты LTE или собственные стандарты производителей
Непревзойденная гибкость и производительность аппаратной платформы
- Широкая полоса 20 МГц и максимальный диапазон частот от 30 МГц до 6 ГГц
- Широчайший динамический диапазон и максимальная точность измерений, благодаря адаптивной предварительной селекции
- Параллельное сканирование нескольких центральных частот и непревзойденная скорость измерений
- Программное обновление аппаратной платформы
- Встроенная система SuperSense GPS
Анализ сигналов LTE
Анализатор радиосетей TSMW и ПО для анализа покрытия ROMES позволяют проводить специальные измерения LTE MIMO в конфигурациях антенных систем 4х2 и 2х2. Поддерживается захват реальных сценариев для подтверждения характеристик MIMO для LTE FDD (поддержка TD-LTE будет реализована в первом полугодии 2012). Измерения основаны на расчетах комплексной H-канальной матрицы для соты и для ресурсных блоков, что позволяет в дальнейшем более детально изучать такие проблемы как интерференция, многолучевость, корреляцию антенн и шум. По данной матрице рассчитывается сингулярное значение, характеризующее условия работы MIMO: от «MIMO не применимо» до «хорошие условия для MIMO». Естественно, что данные условия в первую очередь зависят от отношения «сигнал-шум». Данные измерения позволят определить: - где MIMO работает лучше; - определить усиление MIMO в реальных условиях; - оптимизировать работу. Для измерений MIMO требуется ПО ROMES версии 4.65, опции TSMW-K29 и TSMW-K30 для двухканального анализатора TSMW и MIMO антенны TSMW-Z7/Z8. Дополнительные антенны используются из-за того, что работа MIMO сильно зависит от дизайна антенны. Поэтому штатные антенны TSMW будут давать различные результаты относительно мобильных телефонов. TSMW-Z7/Z8 имеют дизайн, аналогичный антеннам мобильных устройств.
| Данные базового модуля | ||
| Характеристики РЧ | ||
| Диапазон частот | от 30 MГц до 6 ГГц | |
| Опорный генератор | внутренний | уход из-за старения 1 x 10-6 в год |
| Погрешность измерения уровня | С/Ш > 16 дБ | <1 дБ от 30 МГц до 2500 Мгц |
| <1,5 дБ от 2,5 ГГц до 6 ГГц | ||
| Максимально допустимый входной уровень | 5 дБмВт/0 В пост. | |
| Величина шума | предварительное усиление ВКЛ. | тип. зн. 7 дБ на 3,5 ГГц |
| предварительное усиление ВЫКЛ. | тип. зн. 19 дБ на 3,5 ГГц | |
|
Динамический диапазон без интермодуляционных искажений |
предварительное усиление ВКЛ: уровень 2 x -45 дБмВт |
тип. зн. -65 дБн (-12,5 дБмВт TOI) на 3,5 ГГц |
|
предварительное усиление ВЫКЛ: уровень 2 x -35 дБмВт |
тип. зн. 70 дБн (0 дБмВт TOI) на 3,5 ГГц | |
| Приемные тракты РЧ | независимые | 2 |
| КСВН | 30 МГц ≤ f ≤ 2,5 ГГц | тип. зн. 1,5 |
| 2,5 ГГц ≤ f ≤ 6 ГГц | тип. зн. 1,7 | |
| Каналы предварительной селекции | 5 на тракт РЧ, 3 используются как следящие фильтры | |
| Характеристики LTE | ||
| Поддерживаемые диапазоны частот | без ограничений | |
| Режимы измерений | LTE-FDD и TD-LTE | |
| Скорость измерений |
автоматическое определение всех 504 идентификаторов физических сот |
макс. 200 измерений/с |
| Физическая точность декодирования | ||
|
Чувствительность во время первоначального декодирования идентификаторов физических сот |
-123 дБмВт | |
|
Чувствительность после успешного декодирования идентификаторов физических сот |
-127 дБм | |
|
Динамический диапазон отношения сигнала к шуму и помехе |
макс. 42 дБ | |
| Характеристики WiMAX™ | ||
| Поддерживаемые диапазоны частот | без ограничений | |
| Скорость измерений |
автоматическое детектирование всех 114 индексов преамбулы |
5 измерений/с |
| Точность декодирования преамбулы |
длительность кадра 5 мс; размер FFT 1024; ширина полосы 10 МГц; 2,5 ГГц |
±1 дБ (от -30 дБмВт до -109 дБмВт) |
|
Чувствительность во время первоначального декодирования преамбулы |
< -97 дБмВт (RSSI) | |
|
Чувствительность после успешного декодирования преамбулы |
< -112 дБмВт (RSSI) | |
|
Динамический диапазон отношения сигнала к шуму и помехе |
от -20 дБ до +40 дБ | |
| Характеристики GSM | ||
| Поддерживаемые диапазоны частот | без ограничений | |
| Режимы измерений |
кодовая мощность SCH, общая мощность в полосе TCH, мощность во временном сегменте, демодуляция BCH для всех видов системной информации |
|
| Скорость измерений |
350 каналов/с с демодуляцией SCH 500 каналов/с без демодуляции SCH |
|
| Чувствительность | -118 дБмВт | |
| Точность измерений | тип. зн. ±1 дБ | |
| Точность декодирования BSIC | 98% для Н/Ш > +2 дБ | |
| Динамический диапазон декодирования BSIC | ||
|
Чувствительность во время первоначального детектирования BSIC |
Н/Ш > -18 дБ | |
|
Чувствительность после успешного детектирования BSIC |
Н/Ш > -29 дБ | |
|
Динамический диапазон декодирования BCCH |
Н/Ш > 0 дБ | |
| Характеристики WCDMA | ||
| Поддерживаемые диапазоны частот | без ограничений | |
| Количество несущих частот РЧ | макс. 12 | |
| Скорость измерений |
высокая скорость/ широкий динамический диапазон автоматическое детектирование всех 512 кодов скремблирования |
100 Гц/12 Гц, с демодуляцией BCH |
| Чувствительность детектирования кодов скремблирования | ||
|
Чувствительность во время первоначального детектирования кодов скремблирования |
высокая скорость/ широкий динамический диапазон |
-112 дБмВт/-121 дБмВт |
|
Чувствительность после успешного детектирования кодов скремблирования |
высокая скорость/ широкий динамический диапазон |
-118 дБмВт/-123 дБмВт |
|
Точность детектирования кодов скремблирования |
RSCP | тип. зн. < 1 дБ |
| Ec/I0 > -12 дБ | тип. зн. < 1,5 дБ | |
|
Ложное детектирование кода скремблирования (паразитный код) |
< 10-9 | |
| Динамический диапазон Ec/I0 | -22 дБ/-30 дБ | |
| Мин. порог Ec/I0 демодулирования BCH | > -17 дБ | |
| Характеристики CDMA2000® | ||
| Поддерживаемые диапазоны частот | без ограничений | |
| Количество несущих частот РЧ | макс. 18 | |
| Скорость измерений |
автоматическое детектирование всех 512 PN |
10 Гц |
| Чувствительность детектирования PN | -119 дБмВт | |
| Динамический диапазон | Ec/I0 | 29 дБ |
| Характеристики 1xEVDO | ||
| Поддерживаемые диапазоны частот | без ограничений | |
| Количество несущих частот РЧ | макс. 18 | |
| Скорость измерений | 10 Гц | |
| Чувствительность детектирования PN | -120 дБмВт | |
| Динамический диапазон | Ec/I0 | 33 дБ |
| Характеристики TETRA | ||
| Поддерживаемые диапазоны TETRA | без ограничений | |
| Количество несущих частот РЧ | макс. 400 в канале нисходящей связи шириной 10 МГц | |
| Разрешение в канале | 25кГц (QPSK) | |
| Скорость измерений | макс. 8000 каналов/с, 20/с для блока 10 МГц | |
| Чувствительность |
-120 дБмВт для измерений RSSl -115 дБмВт, декодирование TETRA BSCH BSCH декодирование для каналов с SNR > 9,5 дБ |
|
| Характеристики I/Q | ||
|
Ширина полосы цифрового фильтра, пакетный режим |
от 800 кГц до 20 МГц | |
|
Ширина полосы цифрового фильтра, режим потоковой передачи |
аппаратные требования: канал Gbit LAN, джамбо пакеты 8 к, скорость обмена данными с жестким диском 75 Мбайт/с |
макс. 22 мил. отсчетов/с |
| Скорость повторной выборки | от 1 мил. отсчетов/с до 21,94 мил. отсчетов/с | |
| Ширина полосы демодуляции | 20 MГц | |
| Формат данных | 14 бит разрешение ADC | 8 бит, 12 бит, 16 бит или 20 бит |
| Объем буфера I/Q | 200 Мбайт | |
| Механические характеристики | ||

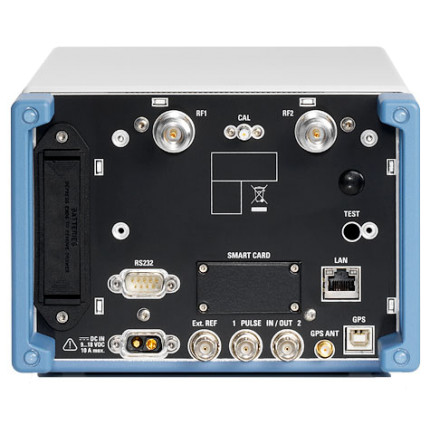

| Входы РЧ | Разъем SNAP N | 50 Ом |
| Интерфейс данных | RJ-45 | 10/100/1000 BaseT |
| Вход внешней опорной частоты | Гнездо BNC | 50 Ом |
| Внешний запуск ввода/вывода | Гнездо BNC | 5 В, ТТЛ |
| Антенный разъем GPS | Гнездо SMA/активная антенна GPS | 50 Ом/3 В, макс. 100 мА |
| USB интерфейс GPS (автономный) | USB разъем, тип В | |
| Рабочий диапазон температур | от +5°C до +40°C | |
| Допустимый диапазон температур | от 0°C до +50°C | |
| Диапазон температур хранения | Согласно EN63068-2-1 и EN60068-2-2 | от -25°C до +85°C |
| Влажность | Согласно EN 60068-2-30 | +50°C при отн. влажности 95% |
| EMC |
EN 61326-1: 2006 EN 61326-2-1: 2006 EN 55011: 2007 + A2: 2007 |
|
| Безопасность |
в соответствии с IEC 61010–1: 2001 (изд. 2), EN 61010-1: 2001 (второе издание), UL 61010-1 (второе издание), CAN/CSA-C22.2 №61010-1 |
|
| Механическая прочность | ||
| Вибрация | синусоидальная | Согласно EN 60068-2-6 |
| случайная | Согласно EN 60068-2-64 | |
| Ударное воздействие | 40 g ударный спектр, согласно MIL-STD-810F, метод 516.4, процедура 1 | |
| Размеры (Ш x В x Г) | 180 мм x 130 мм x 270 мм (7,09 дюйма x 5,12 дюйма x 10,63 дюйма) | |
| Масса | 5,1 кг (11,24 фунта) | |
| Потребляемая мощность | тип. зн. 65 Вт, макс. 10 А пост. при 9 В | |
| Входное напряжение | от 9 В до 18 В пост | |
| Потребляемый ток | макс. 10 А пост | |
| Приемник GPS | ||
| Чувствительность | ||
| Сбора данных | -148 дБмВт | |
| Слежения | -158 дБмВт | |
| Каналы | 16 | |
| Время до первого определения местоположения (TTFF) | ||
| Холодный/прогретый/горячий старт | при -125 дБмВт | 41 с/33 с/< 3,5 с |
| Системные требования | Программное обеспечение для тестовых проездов, контроллер (Pentium IV, RAM 2 Гбайт, Gigabit Ethernet, порт USB 1.0. USB требуется, только если GPS используется в качестве автономного приложения) | |
| Опции | Описание |
| TSMW-K29 | Опция сканера LTE |
| TSMW-K28 | Опция сканера VMM AX |
| TSMW-K21 | Опция сканера GSM/WCDMA |
| TSMW-K22 | CDMA2000® 1xEVDO ред. A |
| TSMW-K26 | TETRA |
| TSMW-K1 | Цифровой интерфейс I/Q |
| ROMES4T1W | Драйвер сканера R&S®TSMW для программного обеспечения анализа покрытия R&S®ROMES4 |
| ROMES4 | Программное обеспечение для анализа покрытия |
| Аксессуары | |
| TSMW-Z1 | Источник питания |
| FSH-Z25 | Мягкая сумка для переноски |
| TSMW-Z2 | Адаптер для установки в стойку |
| TSMW-ZA1 | Магнитное основание антенны без GPS |
| TSMW-ZA3 | Магнитное основание антенны с GPS |
| TSMW-ZE1 | Антенна от 800 МГц до 960 МГц и от 1700 МГц до 2500 МГц |
| TSMW-ZE2 | Антенна от 400 МГц до 440 МГц |
| TSMW-ZE3 | Антенна от 360 МГц до 410 МГц |
