Fluke SMFT-1000

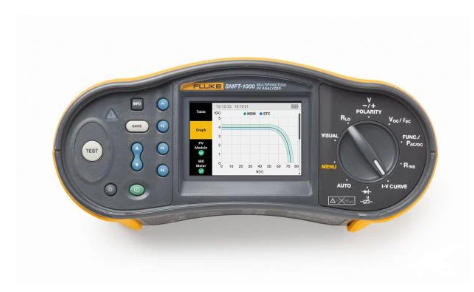

Многофункциональный тестер фотоэлектрических систем Fluke SMFT-1000 представляет собой профессиональное решение для ввода в эксплуатацию, инспекции и технического обслуживания солнечных электростанций. Прибор объединяет в себе функции комплексного тестера безопасности и анализатора производительности, позволяя выполнять полный перечень измерений — от проверки сопротивления заземления и изоляции до построения вольт-амперных характеристик. Технология однократного подключения и функция автоматического тестирования обеспечивают выполнение всех необходимых проверок за одно подключение, что существенно сокращает время работ на объекте. Встроенное программное обеспечение и мобильное приложение с базой данных более 120 000 моделей панелей упрощают документирование результатов и формирование отчётов.

Общие характеристики

• Тип прибора: многофункциональный тестер фотоэлектрических систем
• Максимальное напряжение постоянного тока: 1000 В
• Дисплей: цветной ЖК-дисплей высокого разрешения
• Питание: 6 элементов AA
• Количество тестов на одном заряде батарей: > 1000 (измерение сопротивления цепи 200 мА при 0,1 Ом)
• Размеры (В × Ш × Г): 10 × 25 × 12,5 см
• Вес: ≈ 1,4 кг
• Диапазон рабочих температур: от 0 °C до +50 °C
• Диапазон температур хранения: от –30 °C до +60 °C
• Категория безопасности: CAT III 1000 В

Основные функции и режимы

• Проверка безопасности: полная последовательность тестов, включая сопротивление защитного заземления, напряжение холостого хода, ток короткого замыкания, сопротивление изоляции и проверку полярности
• Проверка производительности: построение вольт-амперной характеристики, анализ эффективности панелей, измерение инсоляции, температуры и угла наклона
• Сравнение с эталонными данными производителя: отображение измеренной I-V кривой на экране прибора в сравнении с паспортными характеристиками модуля
• Проверка блокирующих диодов: измерение напряжения прямого смещения
• Проверка устройств защиты от перенапряжения: измерение напряжения срабатывания (50–1000 В)
• Функция автоматического тестирования: запуск всех проверок одним нажатием
• Измерение выходной мощности панели: построение I-V кривой и определение максимальной мощности менее чем за 45 секунд
• Технология однократного подключения: однократное подключение к установке для выполнения всех измерений
• Визуальный осмотр: встроенная функция для документирования состояния системы
• Измерение переменного/постоянного тока и напряжения: автоматическое распознавание типа сигнала

Точность измерений

• Сопротивление защитного проводника: диапазон 0,20–1999 Ом, точность ±(2% + 2 ед.)
• Напряжение холостого хода: диапазон 5,0–1000 В, точность ±(0,5% + 2 ед.)
• Ток короткого замыкания: диапазон 0,2–20,0 А, точность ±(1% + 2 ед.)
• Сопротивление изоляции: диапазон 0,20–999 МОм, испытательное напряжение 50/100/250/500/1000 В
• Постоянный ток: диапазон до 10 А

Программное обеспечение и база данных

• Программное обеспечение для управления данными: управление данными, анализ I-V кривых и формирование отчётов без необходимости использования ноутбука на объекте
• Мобильное приложение с базой данных: база данных более 120 000 моделей фотоэлектрических панелей для загрузки спецификаций непосредственно в тестер
• Беспроводная связь с измерителем инсоляции: передача данных об инсоляции и температуре в реальном времени

Условия окружающей среды и безопасность

• Диапазон рабочих температур: от 0 °C до +50 °C
• Диапазон температур хранения: от –30 °C до +60 °C
• Категория безопасности: CAT III 1000 В
• Цветовая маркировка входов и измерительных проводов: для безопасного и уверенного подключения
• Визуальный сигнал превышения напряжения: предупреждение оператора о наличии опасного напряжения

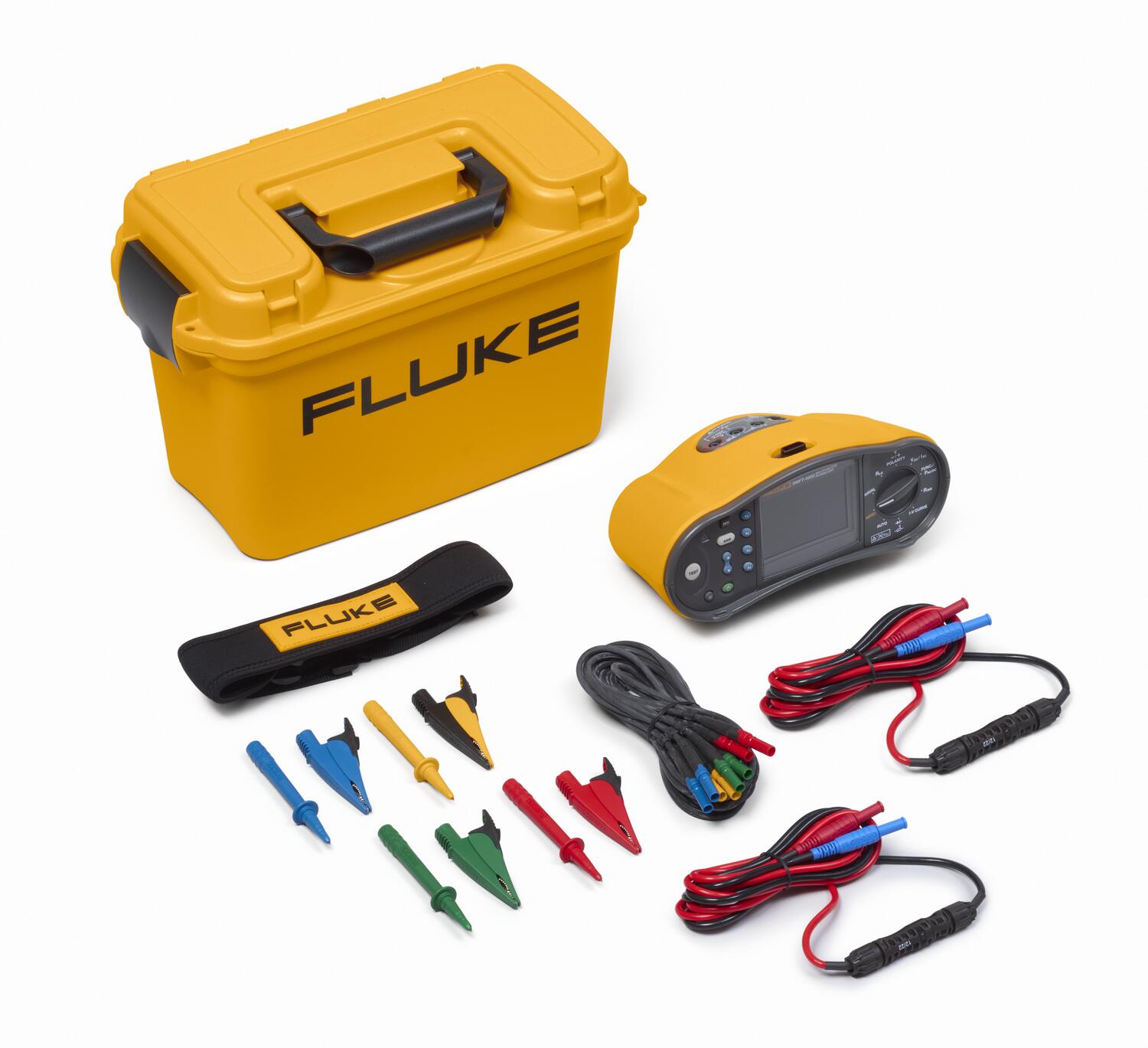

Комплектация Fluke SMFT-1000

• Многофункциональный анализатор фотоэлектрических систем SMFT-1000
• Набор измерительных проводов
• Набор измерительных проводов с разъёмами MC4
• Ремень для переноски
• Жёсткий транспортировочный кейс

Примечание: многофункциональный тестер Fluke SMFT-1000 предназначен для профессионального тестирования, ввода в эксплуатацию и технического обслуживания фотоэлектрических систем с рабочим напряжением до 1000 В постоянного тока. Технология однократного подключения позволяет выполнить все необходимые проверки при одном подключении к установке, что существенно экономит время на объекте. Встроенная база данных более 120 000 моделей панелей и возможность сравнения измеренных I-V кривых с паспортными характеристиками производителя обеспечивают быструю и точную диагностику. Программное обеспечение упрощает управление данными, анализ и формирование отчётов, позволяя специалистам сосредоточиться на качестве работ, а не на бумажной документации.
