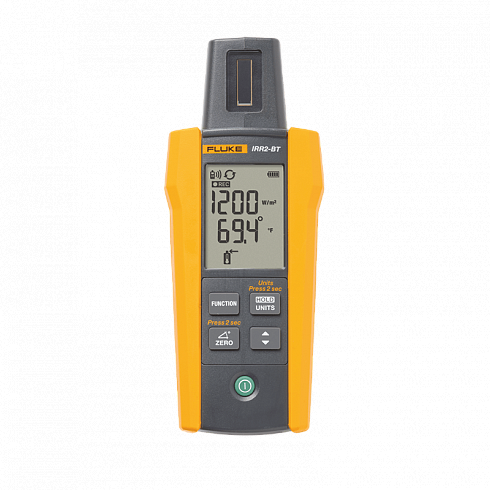

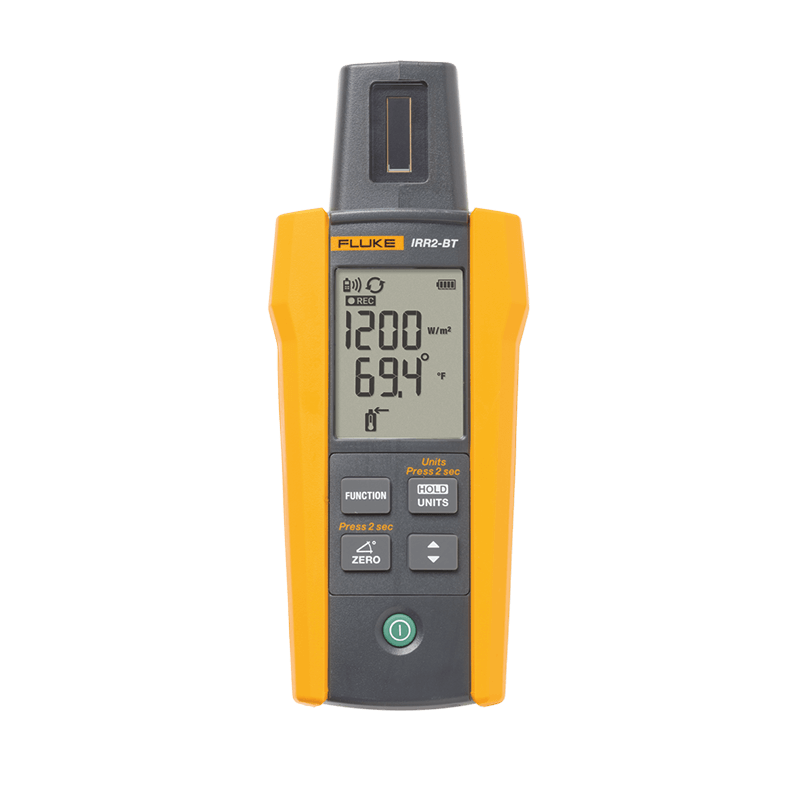

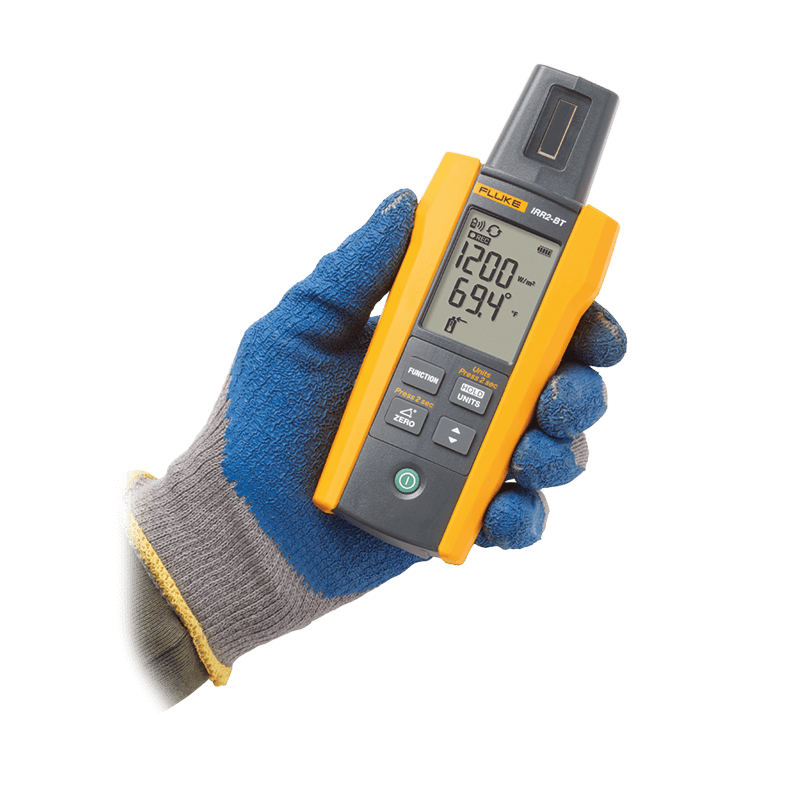

Fluke IRR2-BT

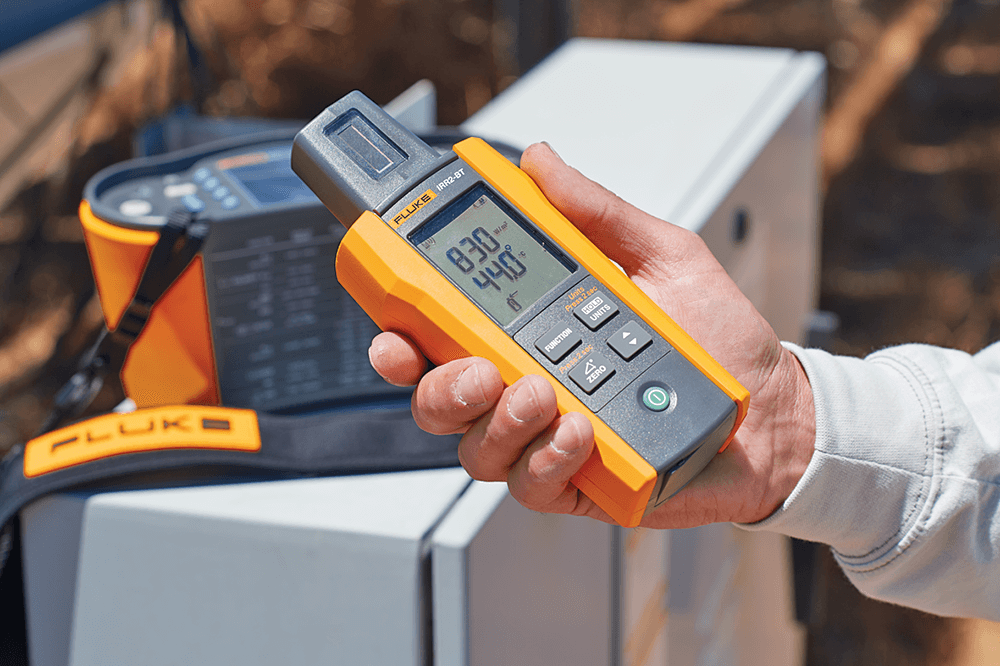

Измеритель освещенности Fluke IRR2-BT представляет собой профессиональный портативный прибор для комплексного обследования и тестирования фотоэлектрических систем. Устройство обеспечивает четыре критически важных измерения, необходимых при установке, обслуживании и контроле производительности солнечных панелей: солнечное излучение (Вт/м²), температуру поверхности панели и окружающей среды, угол наклона и ориентацию по сторонам света. Встроенный беспроводной интерфейс Bluetooth передает данные об освещенности и температуре на многофункциональный анализатор фотоэлектрических систем Fluke SMFT-1000 для мгновенного построения вольт-амперной характеристики (I-V кривой). Прибор также может использоваться как самостоятельное измерительное устройство для оперативного контроля параметров солнечных установок. Высококонтрастный ЖК-дисплей обеспечивает отличную читаемость показаний даже при прямом солнечном свете.

Общие характеристики

• Тип прибора: измеритель освещенности (Solar Irradiance Meter)
• Датчик освещенности: высокоточный монокристаллический кремниевый сенсор
• Диапазон измерения освещенности: от 50 до 1400 Вт/м²
• Разрешение по освещенности: 1 Вт/м²
• Точность измерения освещенности: ±(5% + 5 ед. младшего разряда)
• Диапазон измерения температуры: от –30 °C до +100 °C
• Разрешение по температуре: 0,1 °C
• Точность измерения температуры: ±1 °C (от –10 °C до +75 °C)
• Диапазон измерения угла наклона: от –90° до +90°
• Разрешение по углу наклона: 0,1°
• Точность измерения угла наклона: ±1,5° (от –50° до +50°)
• Дисплей: высококонтрастный ЖК-дисплей с крупными цифрами
• Беспроводная связь: Bluetooth (диапазон 2,402–2,48 ГГц)
• Питание: 4 элемента AA (щелочные)
• Габариты (Д × Ш × В): 150 × 80 × 35 мм
• Вес с батареями: ≈ 231 г
• Степень защиты корпуса: IP40
• Рабочая температура (IRR2-BT): от –20 °C до +50 °C
• Относительная влажность (рабочая): < 80% (без конденсации)
• Температура хранения (IRR2-BT): от –20 °C до +60 °C
• Соответствие стандартам: IEC 62446-1
• Гарантия: 2 года

Основные функции

• Четыре критических измерения в одном приборе: солнечное излучение (Вт/м²), температура, угол наклона и ориентация по компасу

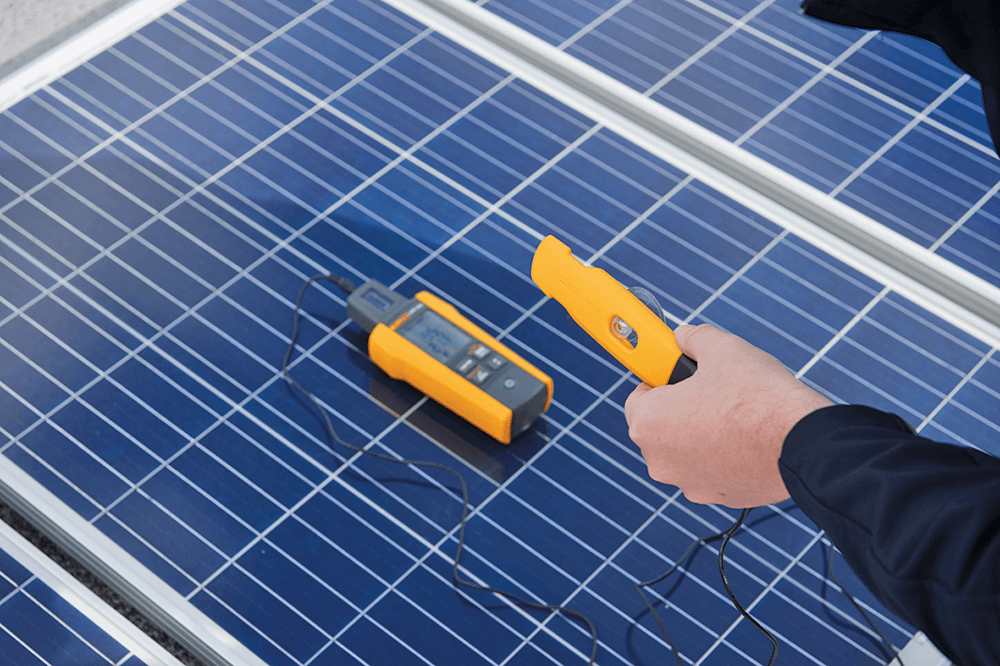

• Два способа измерения температуры: встроенный датчик температуры или внешний термодатчик с присоской для крепления на тыльную сторону панели
• Встроенный компас: быстрое измерение и документирование ориентации крыши или места установки
• Встроенный датчик наклона (инклинометр): определение угла наклона крыши и панелей при обследовании, установке или настройке системы
• Беспроводная передача данных на SMFT-1000: мгновенная передача измерений освещенности и температуры на анализатор для построения I-V кривой
• Автоматическая запись данных в память: при отсутствии беспроводного соединения с анализатором прибор сохраняет измерения для последующей передачи
• Высококонтрастный дисплей: отличная читаемость показаний при прямом солнечном свете

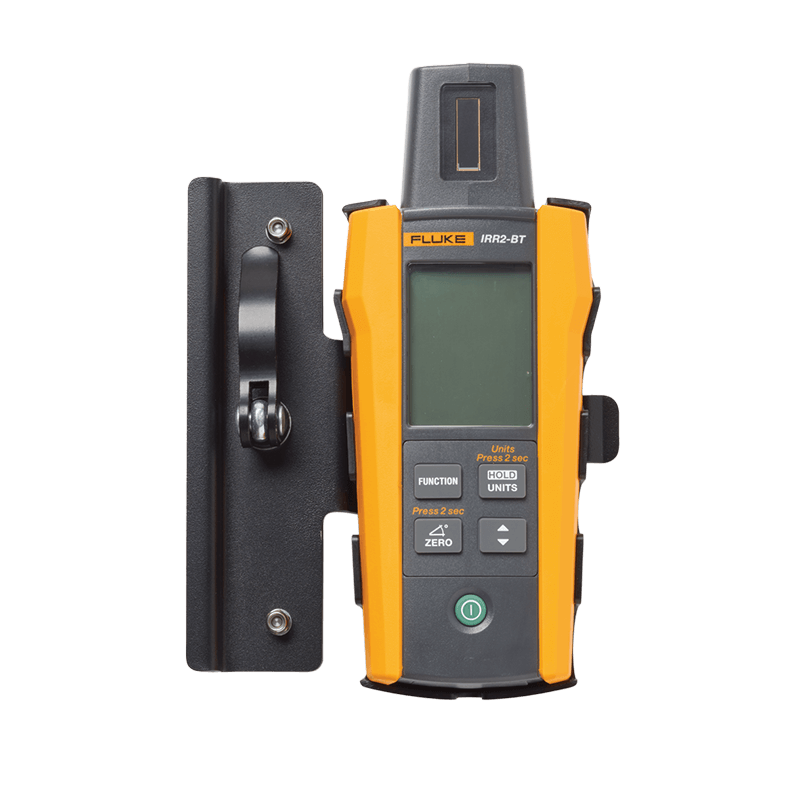

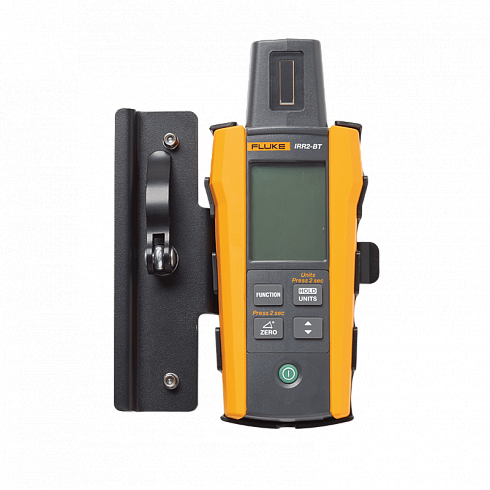

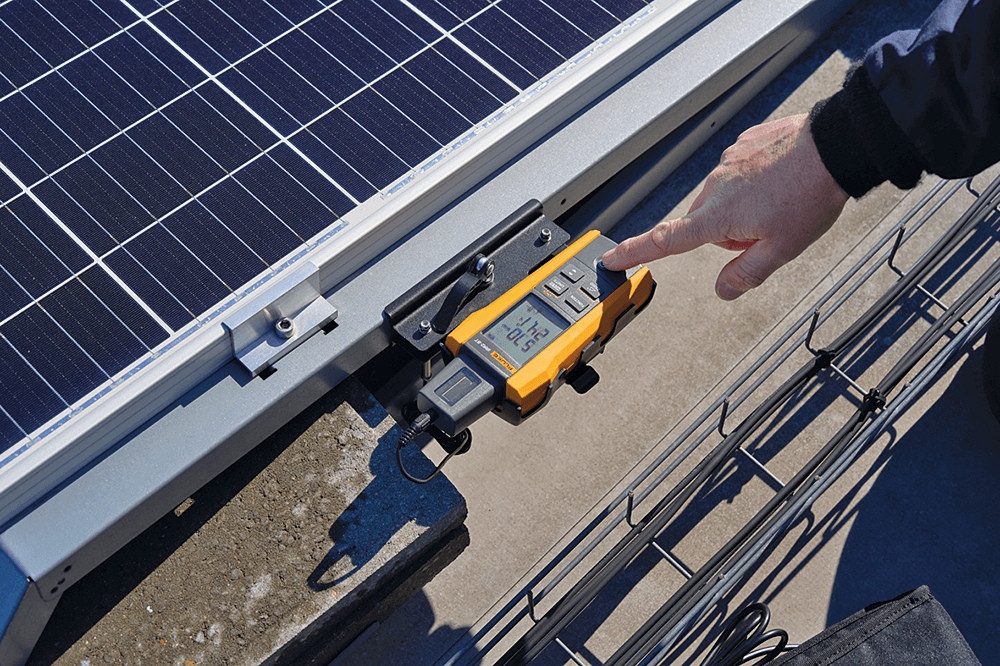

• Монтажный кронштейн MB1-IRR в комплекте: обеспечивает стабильную и надежную установку измерителя на панели

Применение

• Обследование и проектирование фотоэлектрических систем: определение солнечного ресурса на участке для расчета ожидаемой производительности
• Ввод в эксплуатацию: проверка фактической выходной мощности и характеристик системы после установки
• Техническое обслуживание: контроль производительности и диагностика фотоэлектрических систем
• Построение I-V кривых: совместная работа с анализатором SMFT-1000 для мгновенного определения вольт-амперной характеристики панелей

Условия окружающей среды

• Рабочая температура (IRR2-BT): от –20 °C до +50 °C
• Рабочая температура (внешний датчик 80PR-IRR): от –30 °C до +100 °C
• Относительная влажность (рабочая): < 80% (без конденсации)
• Степень защиты корпуса: IP40

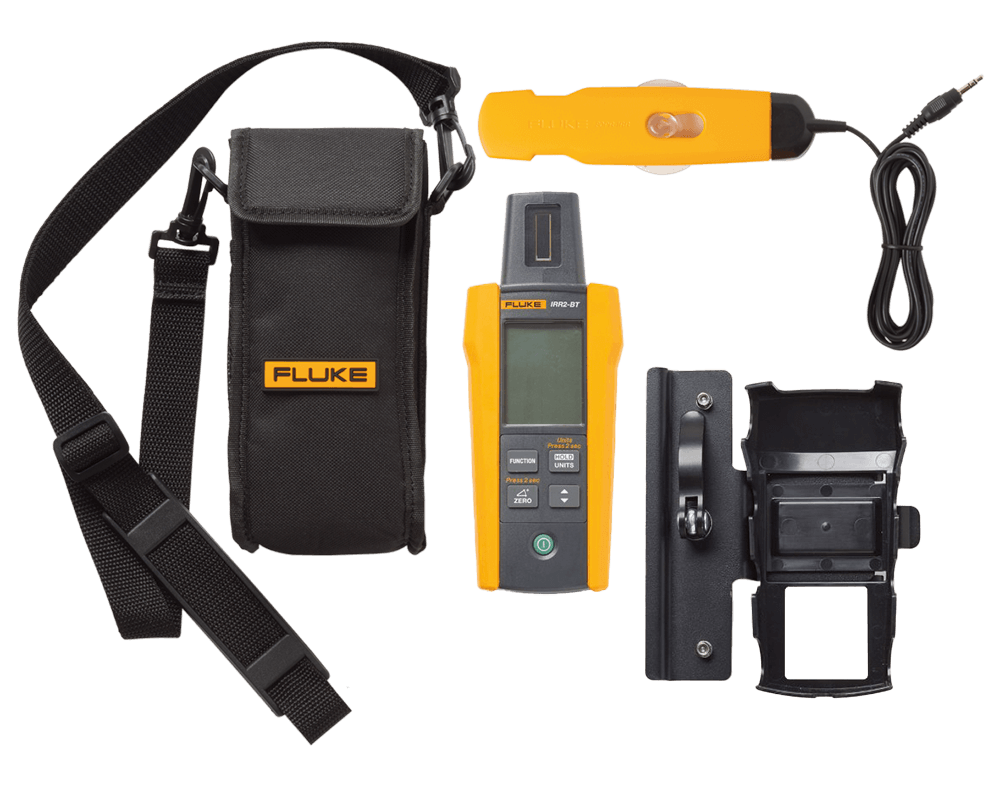

Комплектация Fluke IRR2-BT

• Измеритель освещенности Fluke IRR2-BT

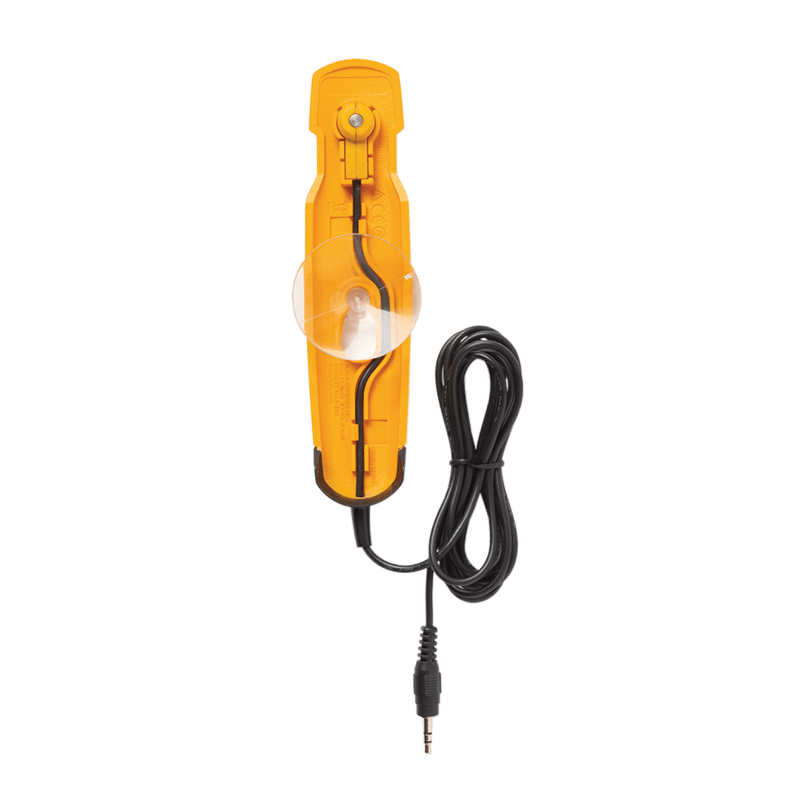

• Внешний температурный датчик с присоской FLK80PR-IRR
• Монтажный кронштейн MB1-IRR
• Чехол для переноски C250 с наплечным ремнем
• 4 элемента питания AA (щелочные, установлены)
• Руководство пользователя

Примечание: измеритель освещенности Fluke IRR2-BT является универсальным инструментом для специалистов по установке, обслуживанию и контролю производительности фотоэлектрических систем. Прибор объединяет четыре критически важных измерения в одном удобном устройстве. Встроенный компас и датчик наклона позволяют быстро документировать ориентацию и угол установки панелей, а беспроводная связь с анализатором SMFT-1000 обеспечивает мгновенное построение I-V кривых. Прибор соответствует требованиям стандарта IEC 62446-1 для тестирования и документирования фотоэлектрических систем. Входящий в комплект монтажный кронштейн и внешний температурный датчик с присоской обеспечивают стабильные и точные измерения непосредственно на панели. Высококонтрастный дисплей позволяет считывать показания даже при ярком солнечном свете, а прочный корпус с классом защиты IP40 и широкий диапазон рабочих температур делают прибор пригодным для использования в полевых условиях.
