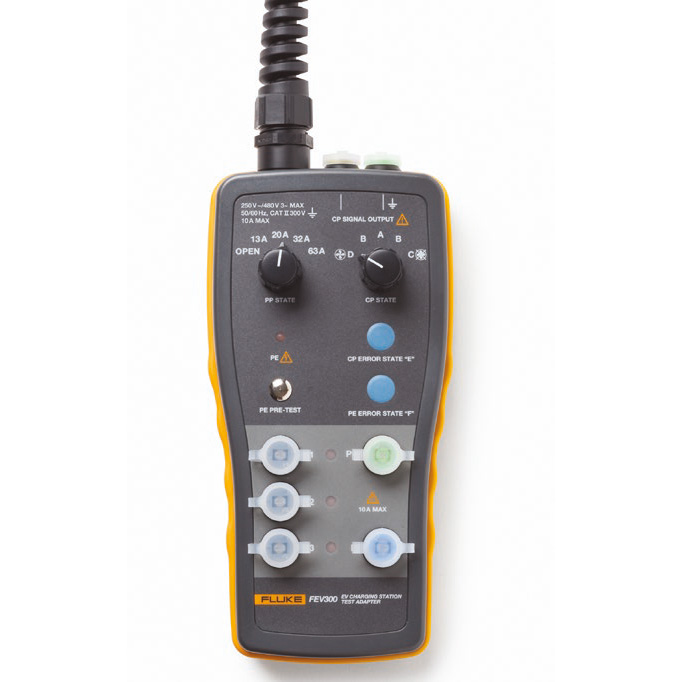

Fluke FEV300

Тестовый адаптер Fluke FEV300 EV представляет собой компактное портативное устройство для проверки и диагностики зарядных станций переменного тока с разъёмами Type 1 и Type 2. Адаптер позволяет моделировать различные состояния зарядной станции, имитировать подключение электромобиля, проверять правильность работы сигналов управления (Control Pilot) и близости (Proximity Pilot), а также выявлять ошибки в цепях защитного заземления. Благодаря встроенным переключателям для имитации состояний CP и PP, индикации опасного напряжения на PE и возможности подключения измерительных приборов к клеммам L1, L2, L3, N, PE, FEV300 EV является незаменимым инструментом для специалистов по вводу в эксплуатацию, техническому обслуживанию и сертификации зарядных станций для электромобилей.

Общие характеристики

• Тип прибора: тестовый адаптер для зарядных станций (EV Charging Test Adapter)
• Входное напряжение: до 250 В (однофазная система) / до 480 В (трёхфазная система), 50/60 Гц, максимум 10 А
• Потребляемая внутренняя мощность: не более 3 Вт
• Разъёмы: Type 2 (IEC 62196-2, трёхфазный 7P) или Type 1 (IEC 62196-2 / SAE J1772, однофазный 5P) в зависимости от модификации
• Размеры (В × Ш × Г): 110 × 45 × 220 мм (без соединительного кабеля)
• Вес (с кабелем): ≈ 1 кг
• Рабочая температура: от –20 °C до +40 °C
• Температура хранения: от –20 °C до +50 °C
• Относительная влажность (рабочая): от 10% до 85% без конденсации
• Относительная влажность (хранение): от 0% до 85% без конденсации
• Рабочая высота над уровнем моря: до 2000 м
• Степень защиты корпуса: IP54; разъёмы IP54 с защитными колпачками, IP20 без колпачков
• Категория безопасности: CAT II 300 В, класс защиты II
• Гарантия: 2 года

Основные функции и режимы

• Предварительное тестирование защитного проводника (PE Pre-Test): визуальная индикация при обнаружении опасного напряжения (>50 В перем./пост. тока) между PE-проводником и сенсорным датчиком для обеспечения безопасности перед подключением.
• Имитация состояния Proximity Pilot (PP): моделирование различных токовых нагрузок с помощью переключателя: «Открыто», 13 А, 20 А, 32 А, 63 А для проверки реакции зарядной станции на разные типы кабелей.
• Имитация состояний Control Pilot (CP): ручное переключение состояний A, B, C, D для проверки корректности работы зарядной станции на каждом этапе процесса зарядки.
• Моделирование ошибки CP «E»: включение/выключение режима короткого замыкания сигнала CP на PE для проверки реакции зарядной станции на неисправность.
• Моделирование ошибки PE «F» (замыкание на землю): включение/выключение отключения заземляющего проводника для проверки обнаружения обрыва PE.
• Измерительные клеммы L1, L2, L3, N, PE: доступ к фазным, нейтральному и защитному проводникам для подключения внешних измерительных приборов (мультиметров, осциллографов) с максимальным напряжением 250/480 В и током до 10 А.
• Клеммы для вывода сигнала CP: доступ к сигналу Control Pilot (±12 В) для анализа формы сигнала осциллографом или мультиметром (внимание: при неправильном подключении или ошибке в работе зарядной станции клеммы могут быть опасны).
• Визуальная индикация: светодиодные индикаторы для быстрой оценки состояния и предупреждения о неисправностях.

Условия окружающей среды и безопасность

• Рабочая температура: от –20 °C до +40 °C
• Температура хранения: от –20 °C до +50 °C
• Относительная влажность (рабочая): от 10% до 85% без конденсации
• Относительная влажность (хранение): от 0% до 85% без конденсации
• Рабочая высота над уровнем моря: до 2000 м
• Степень защиты корпуса: IP54; разъёмы IP54 с защитными колпачками, IP20 без колпачков
• Категория безопасности: CAT II 300 В, класс защиты II
• Стандарты безопасности: IEC/EN 61010-1 (степень загрязнения 2), IEC/EN 61010-2-030

Комплектация (зависит от модификации)

• Тестовый адаптер для зарядных станций Fluke FEV300 EV
• Сменный разъём Type 2 (FEV300-CON-TY2) или Type 1 (FEV300-CON-TY1) в зависимости от комплектации
• Соединительный кабель с автомобильным разъёмом соответствующего типа
• Краткое руководство пользователя

Примечание: тестовый адаптер Fluke FEV300 EV предназначен для профессиональной проверки, ввода в эксплуатацию, диагностики и технического обслуживания зарядных станций для электромобилей переменного тока с разъёмами Type 1 и Type 2. Адаптер позволяет моделировать различные состояния подключения электромобиля, имитировать ошибки в цепях управления и заземления, а также обеспечивает безопасный доступ к сигналам для измерения мультиметром или осциллографом. Компактная конструкция, прочный корпус со степенью защиты IP54 и широкий диапазон рабочих температур делают FEV300 EV надёжным инструментом для использования как в помещении, так и на открытом воздухе. Прибор разработан в соответствии с международными стандартами IEC/EN 61851-1 и IEC/HD 60364-7-722, что гарантирует его соответствие современным требованиям к зарядным станциям.
