GPSG-1000, портативный имитатор позиций спутников GPS и Galileo, прост и удобен в использовании. Модель занимает нишу рынка недорогих 12-канальных испытательных установок, обеспечивающих трехмерное моделирование. Конструкция устройства предусматривает обновление ПО. Гибкий и портативный тестер для приемников GPS/GALILEO, включая имитацию WAAS/EGNOS SBAS
Система: трехмерная позиция может быть задана пользователем в формате широта/долгота/высота, либо ее можно моделировать динамически с применением системы ввода промежуточных точек маршрута с несколькими участками. Под одним именем пользователя можно сохранять и вызывать неограниченное количество навигационных планов. Встроенный GPS-приемник позволяет осуществлять позиционное моделирование в виде смещения диапазона, маршрута и отметки высоты относительно текущей испытательной позиции.
Выбор искусственного спутника (SV): все конфигурации GPSG-1000 позволяют смешивать сигналы спутников GPS и Galileo. (Коды Galileo можно обновлять через загрузку в систему текстового файла.)
Промежуточные точки маршрута: участки между точками маршрута включаются в трехмерное пространство, при этом может выполняться автоматический расчет скорости изменения дальности или высоты. Изменения траектории рассчитываются для моделирования фактической навигации, то есть изменения маршрутов участков между вводимыми точками используют реалистичные угловые скорости; изменения высоты используют реалистичные скорости подъема или снижения. Пункты маршрута можно вводить в форме LAT/LONG (долгота/широта), или вызывать их автоматически из базы данных аэропорта или из городской базы.
SBAS (Спутниковая система контроля и коррекции): спутники SBAS WAAS/EGNOS можно выбирать вручную или автоматически на базе смоделированного положения.
Настройка: на странице настроек можно задать системные и пользовательские параметры, а также настройки РЧ соединения.
- Имитация GPS-сигналов: L1, L1C*, L2C*, L5*
- Имитация сигналов Galileo: E1, E5**, E5a**, E5b**
- Одновременная имитация GPS/Galileo
- Имитация SBAS WAAS/EGNOS
- Статическая и динамическая имитация по стандарту записи и воспроизведения файлов NMEA-0183
- 12-канальная конфигурация при обновлении (с поддержкой RAIM)
- Программируемая параметрика и состояние искусственного спутника (SV)
- Время и дата определяются пользователем или встроенным GPS-приемником
- Данные PVT по интерфейсу RS-232
- Определенные пользователем данные могут передаваться между связанными устройствами GPSG
- Дистанционное управление по локальной сети
* Для отслеживания сигналов L1C, L2C и L5 некоторым приемникам требуется синхронизированная передача L1.
** Для отслеживания сигналов Е5 некоторым приемникам требуется синхронизированная передача Е1.
Сферы применения:
- Общее тестирование гражданских приемников сигнала GPS и Galileo
- Тестирование военных GPS-приемников без шифрования сигнала
- Абсолютный контроль поездов
- Отслеживание ресурсов и телематика
- TAWS / WAAS / GBAS
| GPS/Galileo Portable Positional Simulator | ||

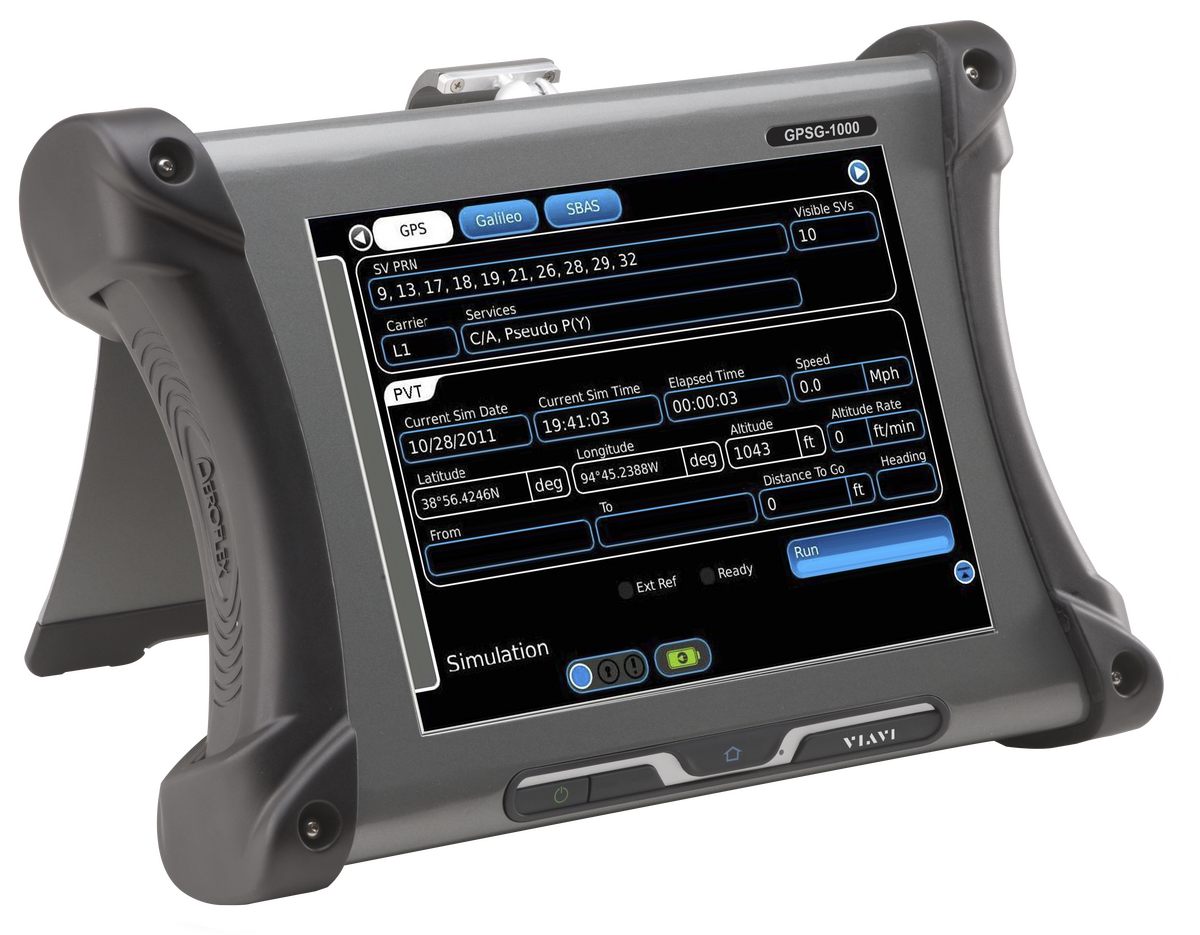

| User Interface | Display | 12” color LCD, sunlight readable with back light |
| Controls | Touch screen | |

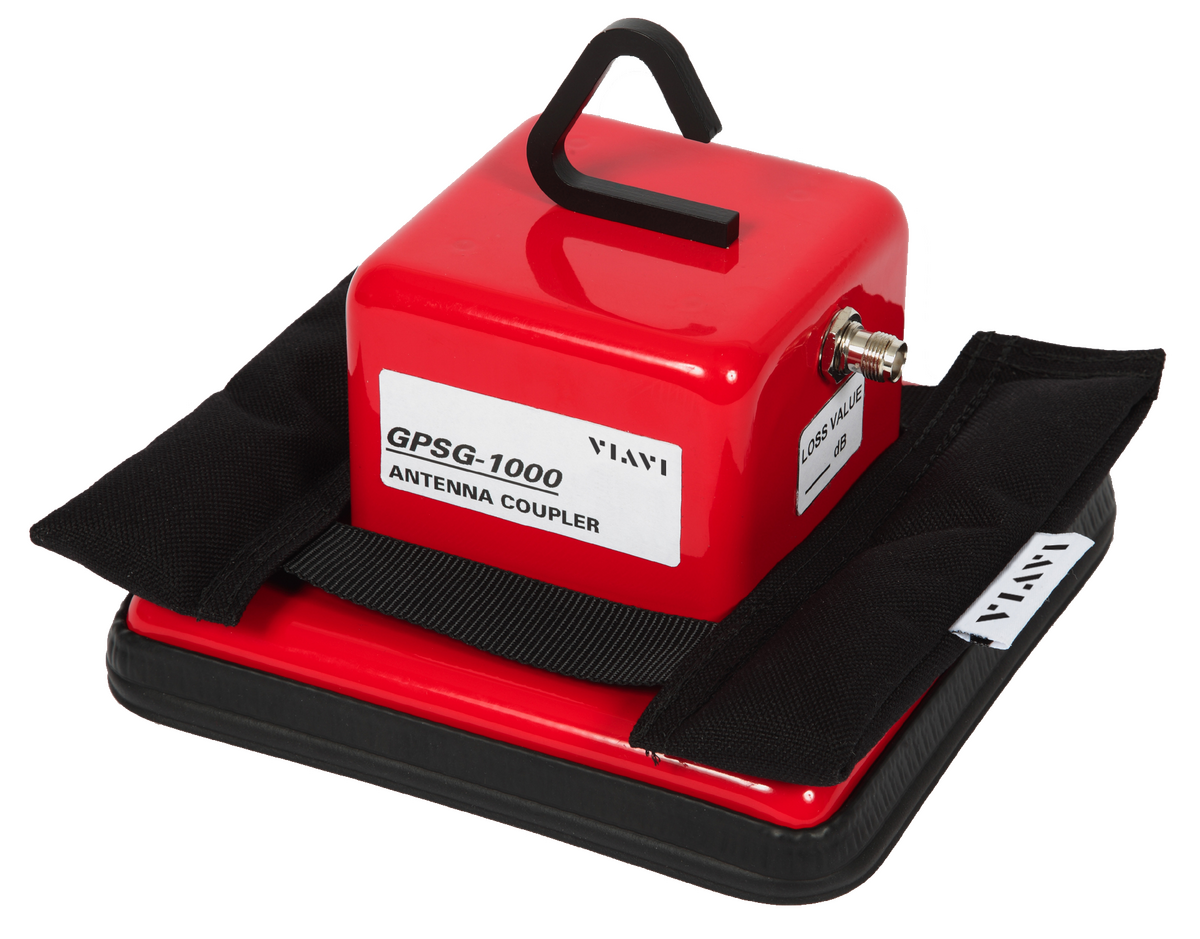

| Antenna Coupler | Coupler Type | Cavity, patch |
| Coupling Loss | 21.5 dB typical at 1575.42 MHz | |
| Isolation | >25 dB at 1575.42 MHz | |

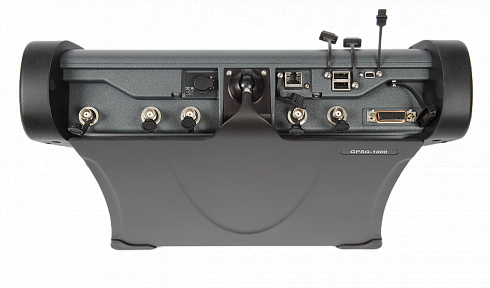

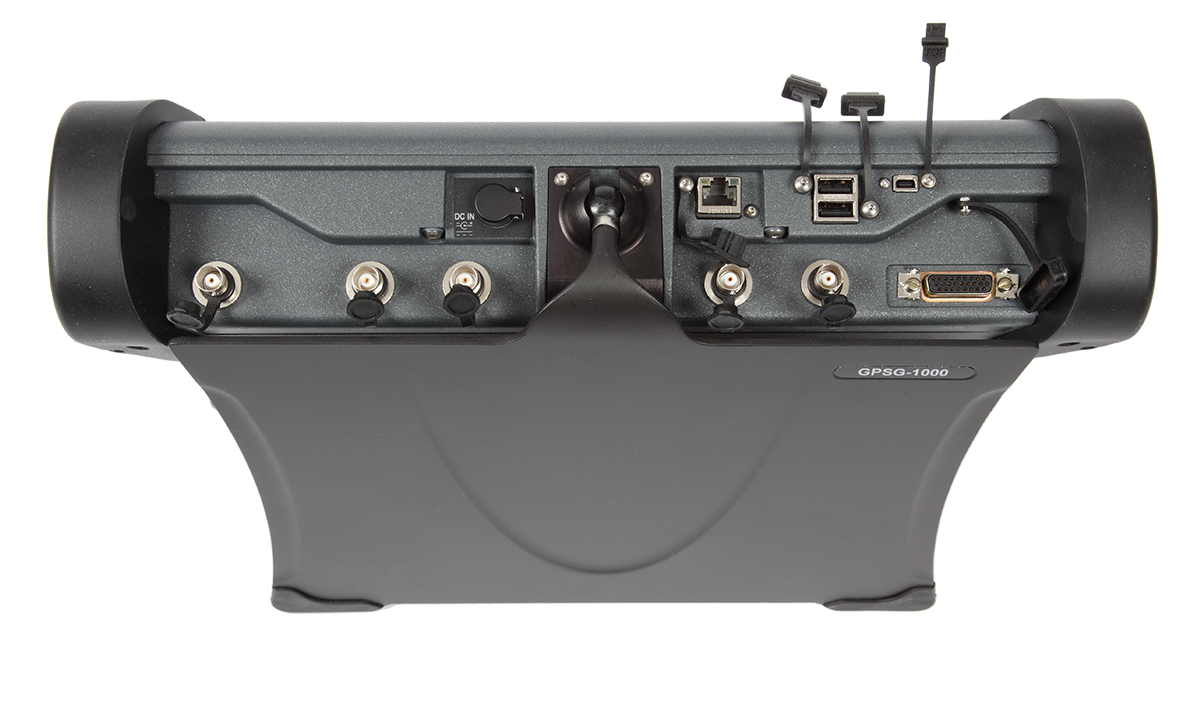

| Direct Connection Ports | Impedance | 50 Ω |
| SWR | 1.3:1 maximum | |
| Connector | TNC x 2 | |
| Coupling | AC (maximum DC input 50 V) | |
| Generator | ||
| GPS Frequencies | L1: | 1575.42 MHz (C/A, pseuo P(Y), SBAS) |
| L1C: | 1575.42 MHz | |
| L2: | 1227.60 MHz (pseudo P(Y)) | |
| L2C: | 1227.60 MHz | |
| L5: | 1176.45 MHz (New Civil SoL) | |
| GPS Frequencies | E1: | 1575.42 MHz (pseudo-PRS, [pseudo-G/NAV]), (OS, CS, SoL, [I/ NAV]) |
| E5: | 1191.795 MHz center frequency | |
| E5a: | 1176.45 MHz (OS, (F/NAV)) | |
| E5b: | 1207.14 MHz (CS, SoL, (I/NAV)) | |
| Accuracy | Same as master oscillator | |
| Inter Channel Bias | Zero (digital design) | |
| Frame Sync Output | LVTTL | |
| Channels | 1-12 SV simulation, selectable | |
| GPS: PRN = 1 to 32 | ||
| Galileo: PRN = 1 to 36 | ||
| SBAS: PRN = 120 to 138 | ||
| Positional Simulation | Static | Via user entry of Latitude/Longitude/Altitude or selectable from waypoint database |
| Dynamic | Create, store, and recall routes consisting of multiple route points | |
| Trajectory | Record and playback GPS receiver data | |
| User Defined Doppler Error | Selectable frequency offset | ±5.0 kHz, 1 Hz increment |
| Amplitude Offset | Sets SV carrier amplitude offset from main attenuator setting ±15 dB in 1 dB increments. | |
| Step Error | Sets SV pseudo range error ±10 km in 1 m increments (used for RAIM testing) | |
| Satellite Health | Allows selection of GOOD or BAD | |
|
Code Carrier Coherence: Sets frequency variation between code carriers |
Range | 2 m/S |
| Increment | 1 mm/S | |
| GPS Codes | ||
| L1 C/A | Code Rate | 1.023 Mc/s |
| Primary Seq. Length | 1023 bits | |
| Modulation | BPSK | |
| Symbol Rate | 50 sps | |
| SBAS | WAAS/EGNOS L1, L5 | |
| L2C | Code Rate | 0.5115 Mc/s |
| Sequence Length | 10230/767250 bits | |
| Modulation | BPSK | |
| Symbol Rate | 50 sps | |
|
L1 P(Y) (not encrypted) Long random codes simulated |
Code Rate | 10.230 Mc/s |
| Sequence Length | 15345000 bits | |
| Modulation | BPSK | |
| L1C | Code Rate | 10.230 Mc/s |
| Sequence Length | 10230 bits | |
| Modulation | BOC (1, 1) | |
| L5 | Code Rate | 10.230 Mc/s |
| Sequence Length | 10230 bits | |
| Modulation | QPSK | |
| Almanac | Obtainable from built-in GPS receiver or external file load in .alm format | |
| Galileo Services | ||
| E1 PRS not supported | Pseudo G/NAV | Long random codes simulated |
| Code Rate | 2.5575 Mc/s | |
| Sequence Length | 25575 bits | |
| Symbol Rate | 100 sps | |
| Modulation | Interplex/CBOC | |
| Sub Modulation | BOC (15, 2.5) | |
| E1 | OS | Complete implementation (I/NAV) |
| CS | Null message content (pseudo I/NAV) | |
| SoL | Compliant, no integrity alerts (I/NAV) | |
| Code Rate | 1.023 Mc/s | |
| Sequence Length | 4092 (primary) x 1 (secondary) bits | |
| Symbol Rate | 250 sps | |
| Modulation | Interplex/CBOC | |
| Sub Modulation | CBOC(6,1,1) | |
| E5a | OS | Complete implementation (F/NAV) |
| Code Rate | 10.23 Mc/s | |
| Sequence Length | 10230 (primary) x 20 (secondary) bits | |
| Symbol Rate | 50 sps | |
| Modulation | ALTBOC | |
| Sub Modulation | None | |
| E5b | OS | Complete implementation (F/NAV) |
| CS | Null message content (pseudo I/NAV) | |
| SoL | Compliant, no integrity alerts (I/NAV) | |
| Code Rate | 10.23 Mc/s | |
| Sequence Length | 10230 (primary) x 4 (secondary) bits | |
| Symbol Rate | 250 sps | |
| Modulation | ALTBOC | |
| Sub Modulation | None | |
| Наименование | Описание |
| 87339 | GPSG-1000 Twelve Satellite Simulator |
| 140607 | GPSGOPT3 ADS-B Integrity Test Option |
| 141193 | GC-130 GPS Antenna Coupler Kit |
| 91136 | Kit, Coupler Dual Antenna GPS System |
| 91137 | Kit, Coupler Triple Antenna GPS System |
| 90106 | Kit, Antenna Coupler Placement Pole 8 ft. & D-Ring |
| 86196 | Battery Pack Lithium Ion 14.8V |
| 113108 | GPS Receiver Terminator Kit, 190 Ohms |
