ALT-8000 — это первый и единственный в мире портативный прибор для тестирования радиовысотомеров. Устройство весит около 4,5 кг и имеет большой цветной сенсорный экран размером 12 дюймов, облегчающий работу. ALT-8000 — универсальное тестовое устройство для радиовысотомеров и импульсных радиовысотомеров, работающих в диапазоне 4,3 ГГц FMCW (частотно-модулированная непрерывная несущая частота). ПО устройства может обновляться. Военная версия устройства имеет код ALT-8015
Общие характеристики: интерфейс пользователя на базе Windows™, включающий несколько страниц для управления прибором и отображения таких измеряемых параметров, как мощность передачи, частота передачи (по центру), частота сканирования, ширина приемных импульсов (импульсные системы).

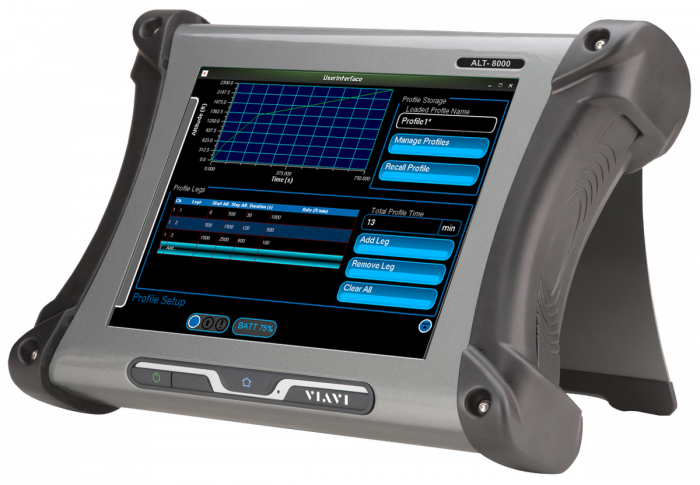

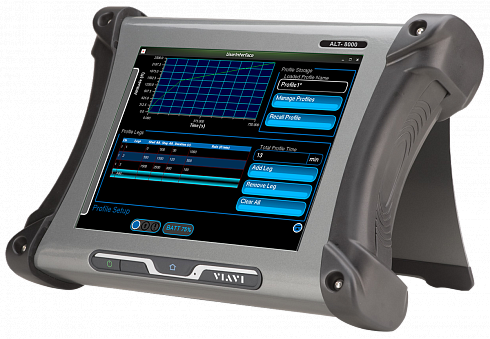

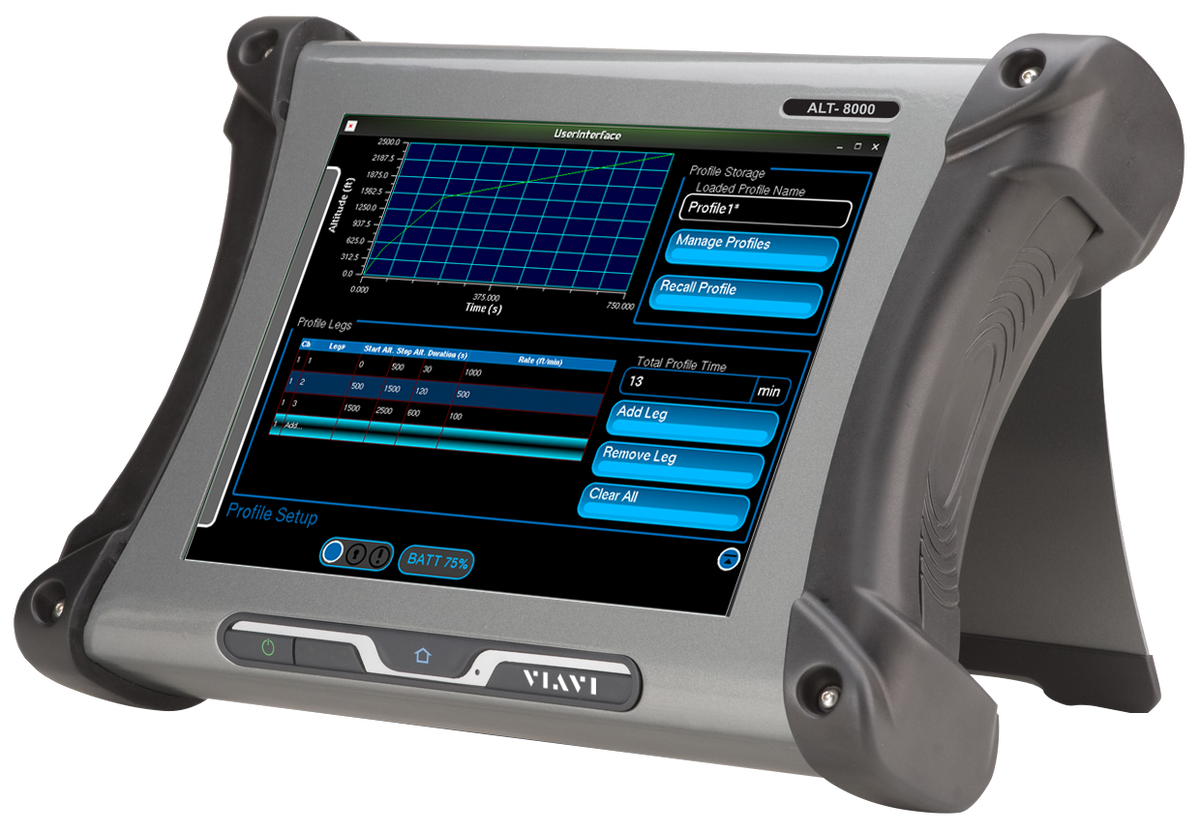

Профили: на странице профилей пользователь может создавать, сохранять, вызывать или удалять профили с присвоенными именами. Каждый профиль состоит из отдельных участков. Для каждого участка определяются начальная и конечная высота и скорость. Затем профиль можно выполнить, чтобы имитировать комплексный заход на посадку, включая выравнивание или подъем в воздух и вылет.

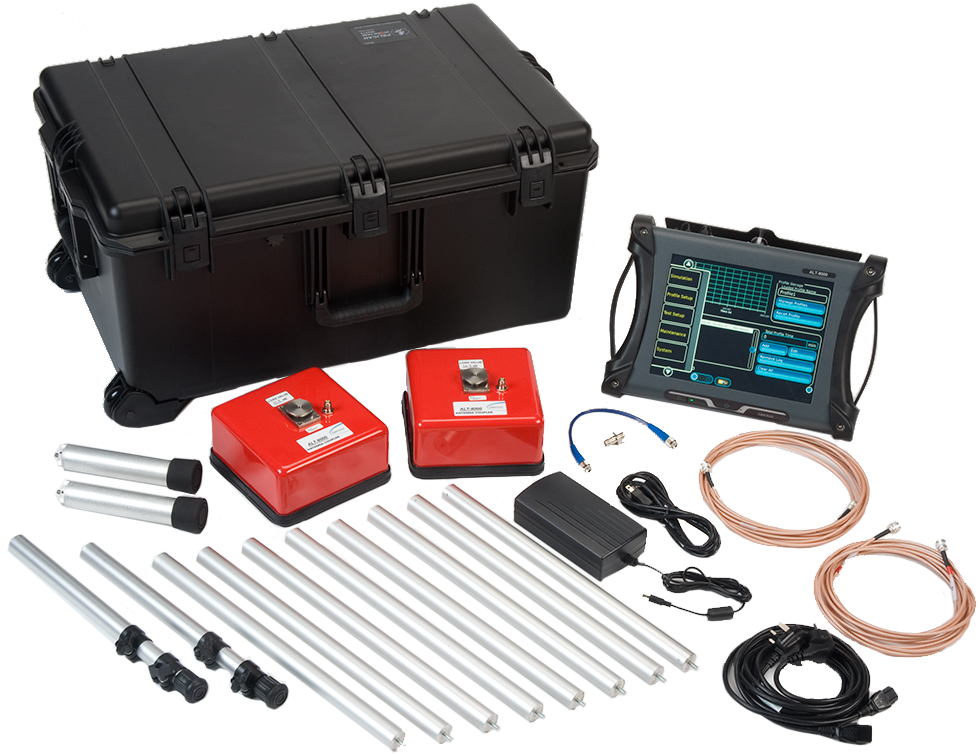

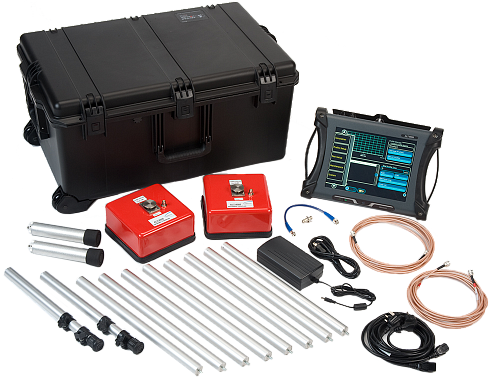

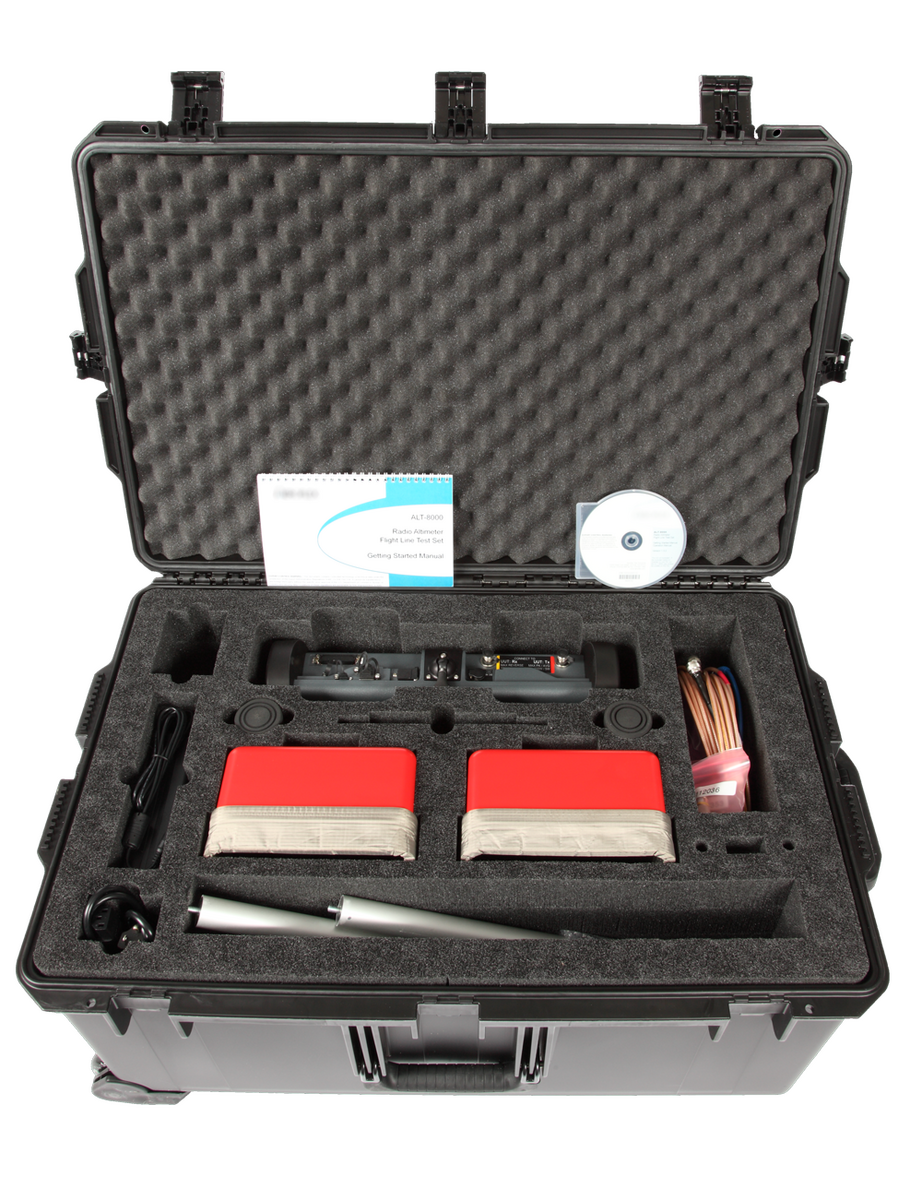

РЧ связь: поставляемые блоки согласования для антенны позволяют быстро проверить систему определения высоты по радиовысотомеру без необходимости доступа к контрольным портам на испытываемое оборудование (LRU). По РЧ шлейфу проверяется частота приема, мощность, частота качания, а контроль РЧ уровня обеспечивает средства для испытания чувствительности испытываемого оборудования.
Настройка: на странице настроек можно задать системные и пользовательские параметры, а также настройки РЧ соединения, включая параметры RS-232, AID, значения потерь в ВЧ кабеле и величину отклонения высоты.
В отличие от других тестеров, ALT-8000 выполняет проверки от антенны до индикатора в кабине пилотов, позволяя оператору имитировать условия полета и изолировать неисправный компонент в установленной системе.
- Тестирование FMCW-радиовысотомеров, включая типы CDF
- Тестирование импульсных радиовысотомеров (с неимпульсной компрессией)
- Прямое подключение к испытываемому оборудованию или к установленной системе через блок согласования антенны
- Проверка радиочасти позволяет выявлять отказы передатчика, приемника, антенны и фидеров
- Многоканальная работа (при подключении дополнительных тестеров)
- Программируемые профили набора высоты и снижения с несколькими участками
- Большой сенсорный экран с удобным пользовательским интерфейсом
- Дистанционное управление по USB или локальной сети
- Компактный и легкий — 4,5 кг
- Работа от батареи более 4 часов
| ALT-8000 FMCW/Pulse Radio Altimeter Test Set | ||
| User Interface | Display | 12” color LCD, sun light readable with back light |
| Controls | Touch-screen | |
| Antenna Couplers | TX and RX | |
| Coupler Loss Compensation | 0 to 19.9 dB | |

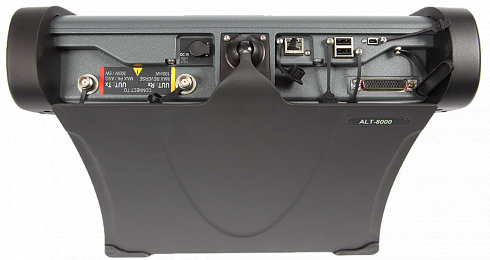

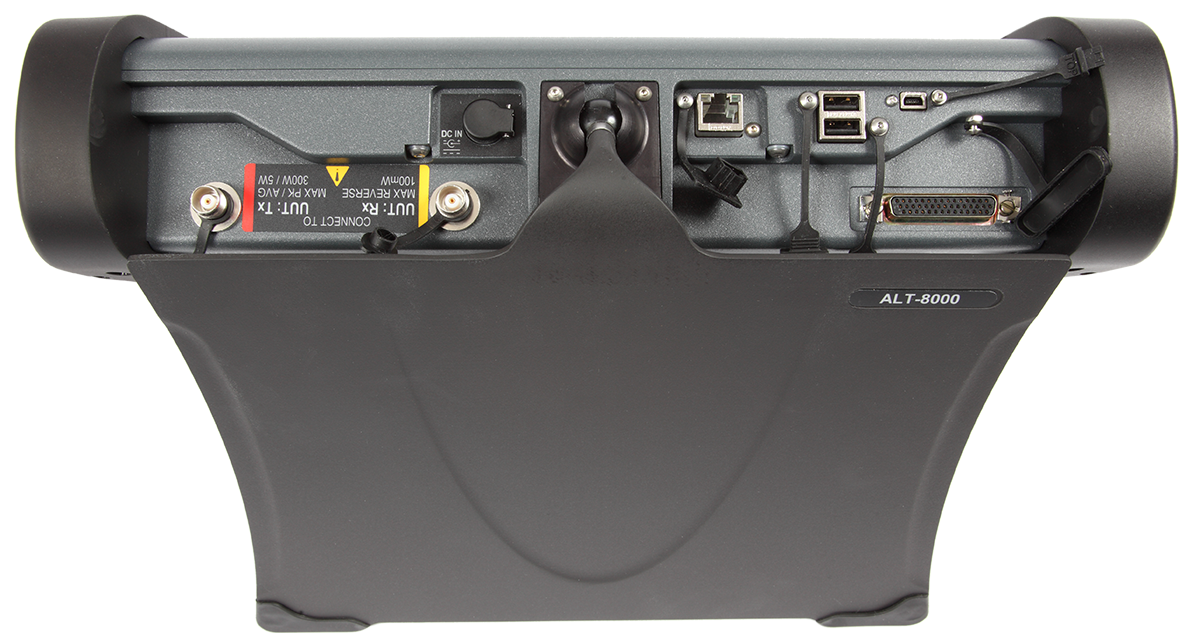

| TX/RX Direct Connection Ports | Impedance | 50 Ω |
| SWR | TX 2.5:1 | |
| RX 3:1 | ||
| Connector | TNC x 2 (single TX/RX channel) | |
| Receiver | RF Input Frequency | Range: 4.20 to 4.40 GHz (ITAR Limited) |
| FMCW/CDF FMCW | Frequency Measurement | Range: 4.20 to 4.40 GHz (ITAR Limited) |
| Accuracy: ±5 MHz | ||
| RF TX Power Input Tracking | Range: 10 mW (+10 dBm) to 2 W (+33 dBm) | |
| RF TX Power Measurement | Range: 4 mW (+6 dBm) to 2 W (+33 dBm) | |
| Accuracy: ±2 dB | ||
| FM Sweep Rate Measurement | Range: 50 to 400 Hz | |
| Accuracy: ±5 Hz | ||
| FM Deviation | Range: 20 to 100 MHz | |
| Pulse | Frequency Measurement | Range: 4.20 to 4.40 GHz (ITAR Limited) |
| Accuracy: ±10 MHz | ||
| Power Measurement | Range: 1 W (+30 dBm) to 300 W (+54 dBm) peak | |
| Accuracy: ±2 dB | ||
| TX Pulse Width Measurement | Range: 20 ns to 400 ns | |
| Accuracy: ±10ns | ||
| TX Pulse PRF Measurement | Range: 2 to 30 KHz | |
| Accuracy: ±5% | ||
| Generator | ||
| FMCW | Linear Altitude Simulation | Range: -20 to 5,500 ft |
| Resolution: 1 ft. increments | ||
| Accuracy: (-20 to 5,500 ft) ±1.5 ft or 2% RMS, (whichever is greater) | ||
| Pulse | Linear Altitude Simulation | Range: 50 to 5,500 ft |
| Resolution: 1 ft increments | ||
| Accuracy: ±1.5 ft or 2% RMS, (whichever is greater) | ||
| Linear Altitude Rate | Range: 1 to 10,000 fpm | |
| Resolution: 1 ft. increments | ||
|
Test Cable (automatic compensation) |
Test Cable Length: 1 to 100 ft | |
| Test Cable Loss: 0 to 9.9 dB | ||
| AID (direct connect) | Fixed Selectable: 0, 20, 40, 57 or 80 ft | |
| User Entered: 0 to 99 ft | ||
| Altitude Offset | -25 to 100 ft | |
| RF Level | Manual Mode (FM/CW) | Range: -84 to +9 dBm (varies with cable loss) |
| Accuracy: ±4 dB | ||
| Manual Mode (Pulse) | Range: -76 to +17 dBm | |
| Accuracy: ±4 dB | ||
| Auto Mode | TX Power – Height Path Loss- Scattering Loss- Offset | |
| RF Level Offset (auto) | -20 to +20 dB | |
| RF Path Loss Simulation | 0 to 5,500 ft | |
| Frequency Stability | ±1 ppm | |
| Наименование | Описание |
| 87340 | ALT-8000 Radio Altimeter Test Set |
| 92923 | ALT-8015 Radio Altimeter Test Set Pulse Type |
| 88500 | Kit, (2) Low Loss RF Coax Cable 100 ft. with Soft Side Case |
| 86196 | Battery Pack Lithium Ion 14.8V |
| 91253 | Coax, RG400 48" Yellow |
| 91255 | Coax, RG400 48" Red |
