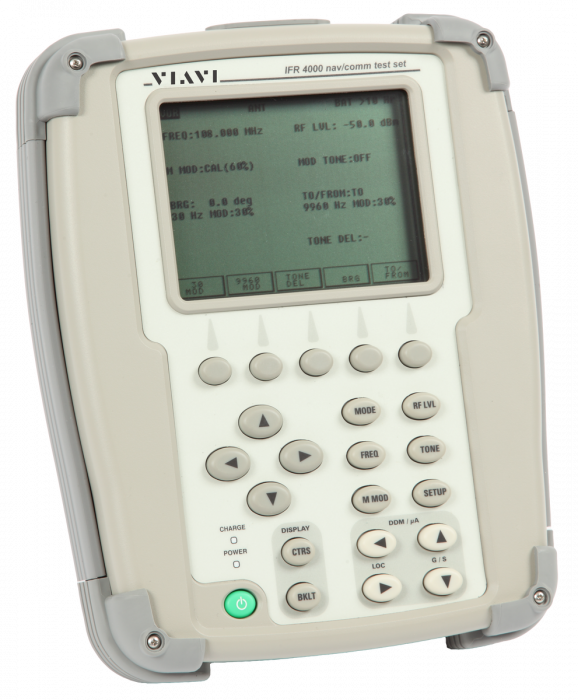

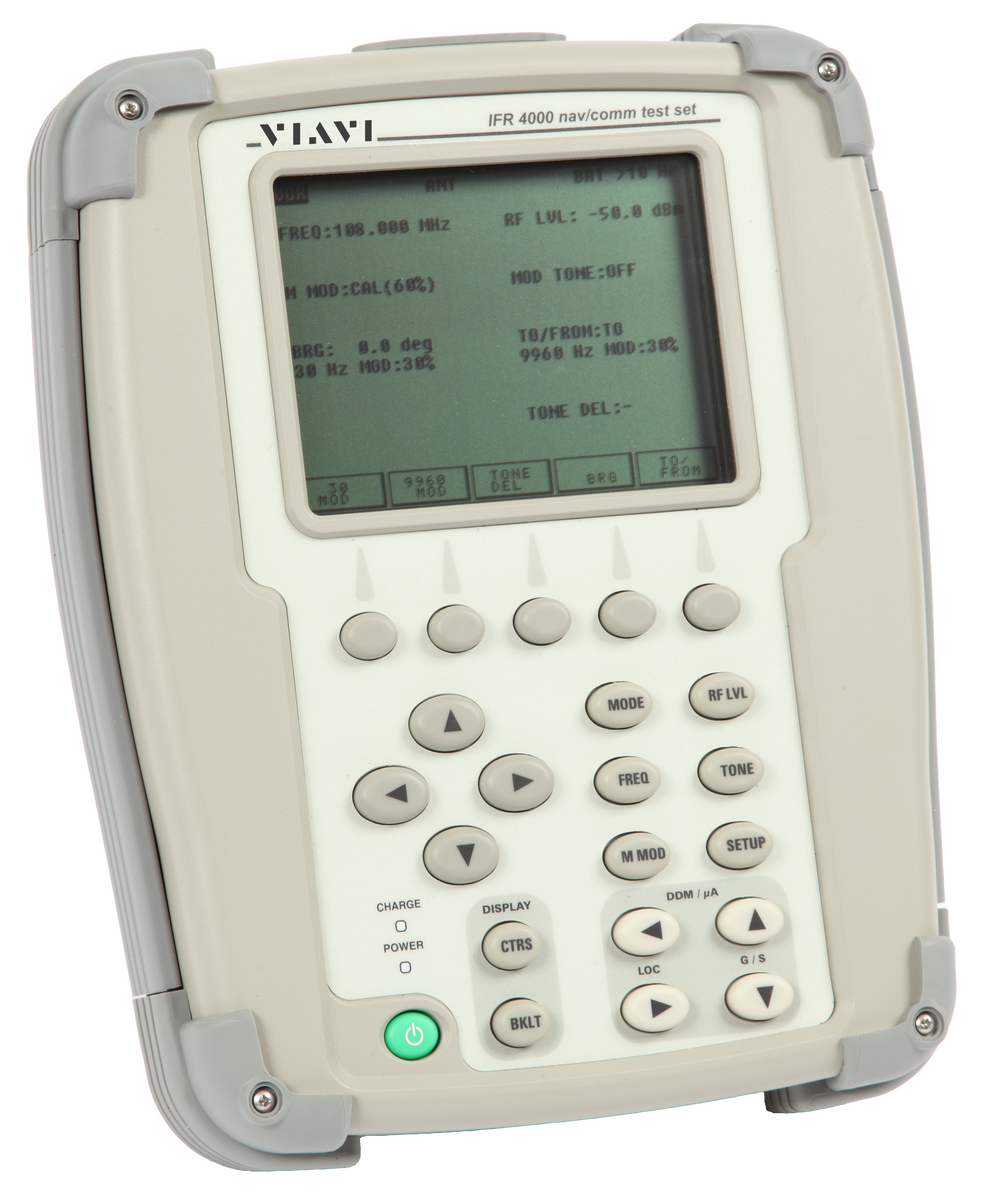

IFR 4000 устройство для тестирования авиационных систем навигации и связи
Бортовой измерительный прибор для тестирования навигации и связи IFR 4000. Точные измерения ОВЧ/УВЧ передатчика, частоты, выходной мощности, модуляции (AM и ЧМ и чувствительности приемника). Генерация селективных исходящих тонов ARINC 596. IFR 4000 бортовой измерительный прибор для тестирования навигации и связи проверяет работу и установку приемников ILS, VOR, и маркерного маяка и передатчиков ОВЧ AM/ЧМ и УВЧ AM.
Легкий, с длительным временем работы от батареи (8 ч.) и эргономичным дизайном, прибор IFR 4000 обеспечит Вас самым портативным измерительным прибором для проверки навигационного бортового оборудования, из всех предлагаемых на рынке на сегодняшний день.
Особенности:
- Точное измерение частот 121,5/243 МГц аварийных радиомаяков, выходной мощности и модуляции (АМ). Аудиовыход на наушники для отслеживания изменения тона.
- Точное измерение частоты передачи аварийных радиомаяков КОСПАС-SARSAT (406 МГц) и выходной мощности. Расшифровка и отображение всех местоположений и пользовательских протоколов
- Точное измерение ВЧ-передатчиков, частоты, выходной мощности и модуляции (АМ и чувствительности ОБП нижней и верхней боковой полос)
- Точное измерение СВЧ- и УВЧ-передатчиков, частоты, выходной мощности и модуляции (АМ, ЧМ и чувствительности приемника)
- Генерация селективных частот передачи ARINC 596
- Точное измерение СВЧ-/УВЧ-антенн и коэффициентов стоячей волны (КСВ) фидеров
- Имитация сигналов курсовых и глиссадных (кат. I, II и III) радиомаяков с различными параметрами разности глубин модуляции
- Смещение разности глубин модуляции курсового маяка для комплексного тестирования автопилота (одновременный сигнал курсового, глиссадного и маркерного радиомаяков)
- Имитация маркерного радиомаяка, выбираемой авиатрассы, верхней и средней частоты маркера
- Возможность уменьшить общее время проверки за счет функции управляемого тестирования
- Доступная опция ELT
- Внешние замеры частоты с помощью частотомера
- Код Морзе обеспечивает 1–4 символа, передаваемые в режиме курсового маяка VOR и ILS
- Работа от батареи в течение восьми и более часов
- Автоматическое отключение питания
- Эргономичный дизайн
| Генератор сигналов | |
| VOR | От 108.0 до 117.95 МГц с шагом 50 кГц |
| LOC | От 108.1 до 111.95 МГц с шагом 50 кГц |
| Выходная мощность | |
| Порт антенны | От -67 до 13 дБм |
| Точность | ±3 дБ |
| Порт RF | От -130 до -12 дБм |
| Режим VOR | |
| Погрешность частоты | Для 1020 Гц ±0,02% |
| Режим LOC | |
| Погрешность частоты | Для 1020 Гц ±0,02% |
| Режим G/S | |
| Погрешность частоты | Для 90 Гц ±0,02% |
| Измерение мощности через RF порт | |
| Диапазон измерений | От 10 до 400 Мгц |
| Вес | 3,6 кг |
| Габариты | 28,5х23,1х6,9 см |
| Рабочая температура | От -20 до 55°C |
| Температура хранения | -30°C to 70°C |

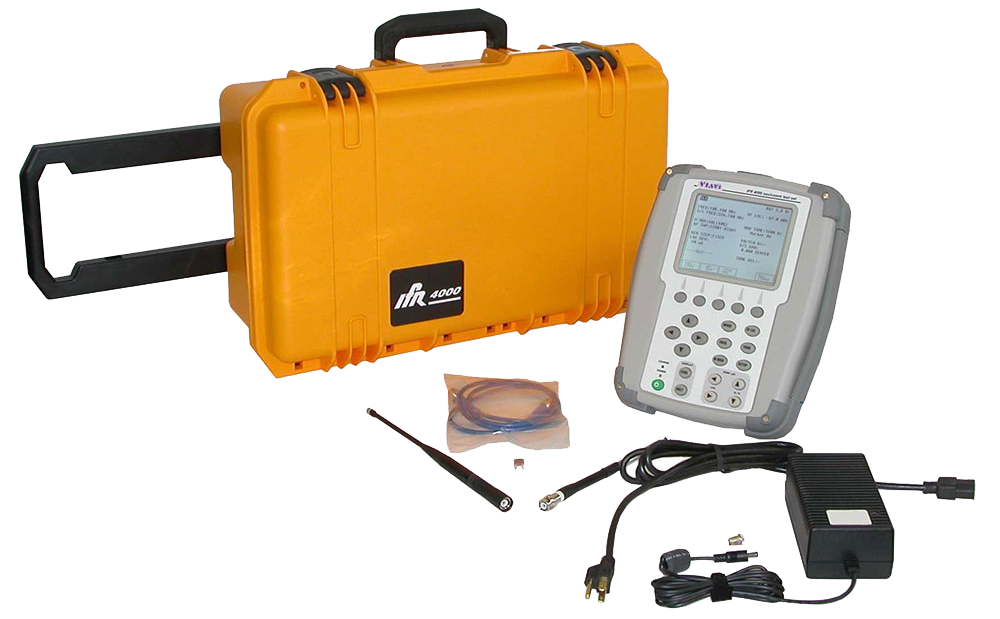

| Аксессуары | Описание |
| 9140 | антенна, 75 МГц |
| 9137 | антенна, телескопическая |
| 10238 | футляр для транспортировки |
| 67366 | блок питания пост./перем. ток |
| 62302 | шнур питания, 110 В |
| 64020 | комплект шнура питания, 220 В |
| 62398 | коаксиальный кабель TNC (штыревая часть) — TNC (гнездовая часть) |
| 24140 | TNC-заглушка (гнездовая часть) |
| 56080 | запасной предохранитель |
| 24141 | нагрузка 50 Ом |
| 63656 | настольная подставка |
| 62400 | кабель RS-232 |
| Комплекты | Описание |
| 72420 (IFR4000-EMB) | Устройство для тестирования авиационных систем навигации и связи IFR4000-EMB (конфигурация для Embraer) Включает в себя: 72418 тестер IFR4000; 83402 опция 4000OPT1 ELT (тестирование маяков 121,5/243 МГц и 406 МГц COSPAS/SARSAT) |
| 72418 (IFR4000 NAV/COMM TEST SET) | IFR4000 Nav/Comm Ramp Test Set IFR4000AR (US Military version w/ protective cover) NSN: 6625-01-516-4656 (IFR4000) NSN: 6625-01-559-2384 (IFR4000AR) NSN: 6625-01-553-1956 (IFR4000 with ELT option installed) |
