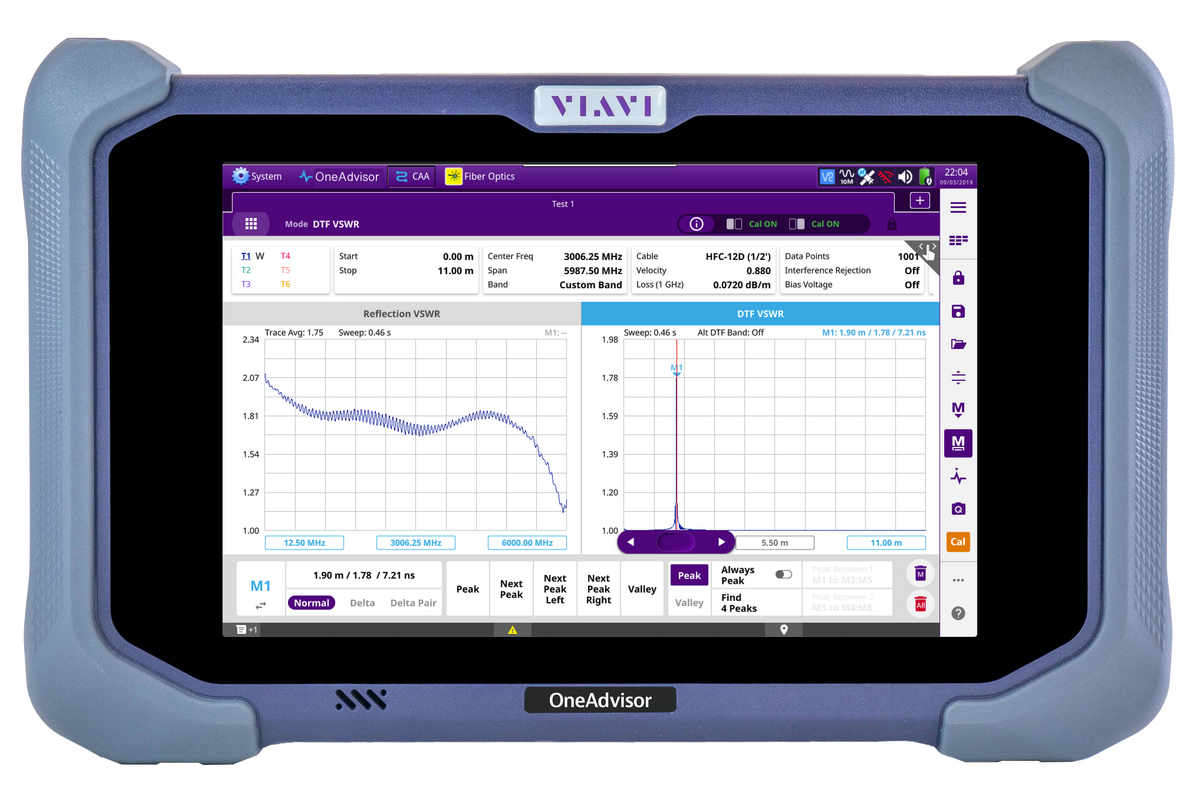

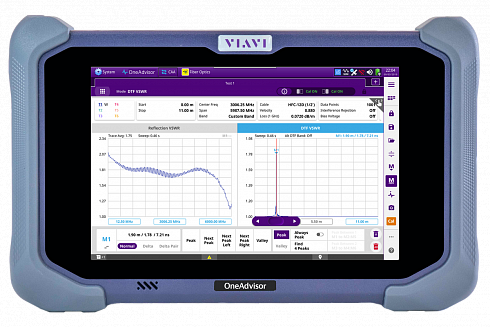

Универсальная контрольно-измерительная платформа для монтажа и обслуживания базовых станций Viavi OneAdvisor-800
Подробнее
Описание
Тестовая платформа VIAVI OneAdvisor-800 создана специально для операторов связи и технического персонала, занятого масштабированием LTE и 5G-инфраструктуры. Платформа OneAdvisor-800 может быть сконфигурирована для тестирования оптоволокна, коаксиального кабеля, радиочастотного спектра (RF), CPRI (Common Public Radio Interface),Ethernet и юстировки антенн и обеспечит простую, быструю и недорогую инсталляцию.

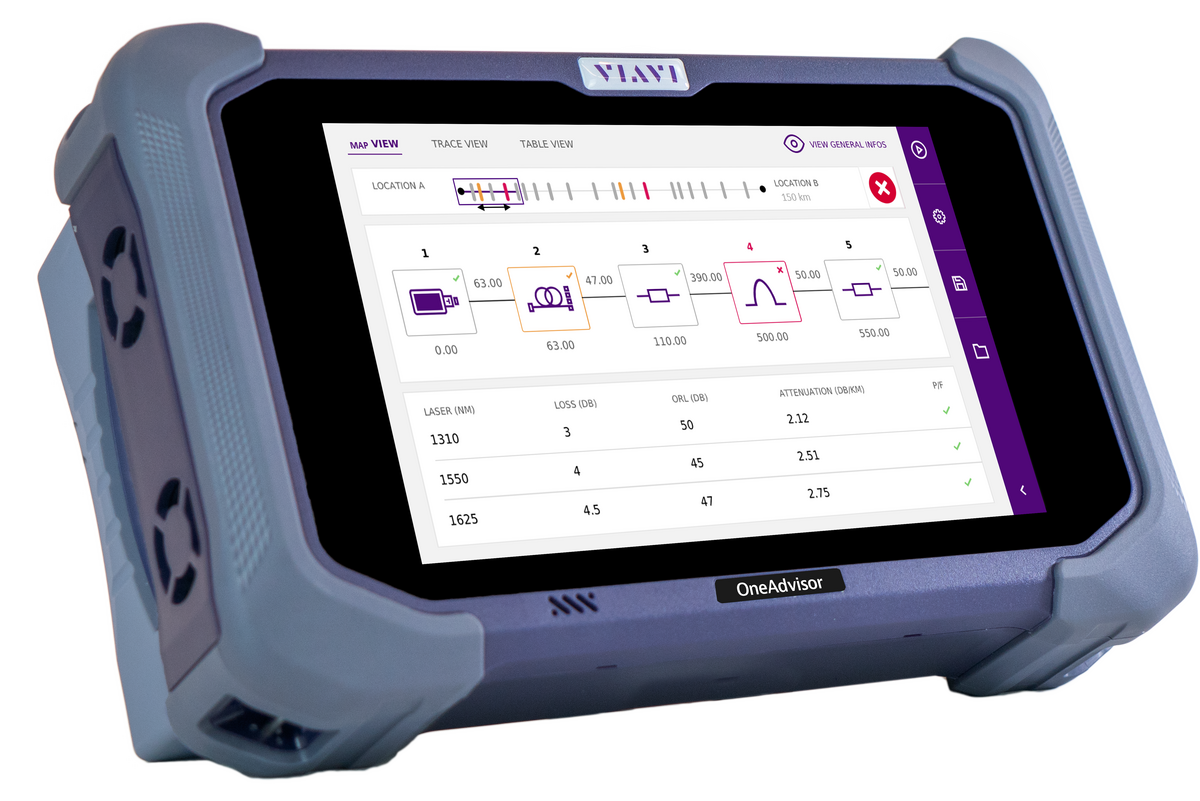

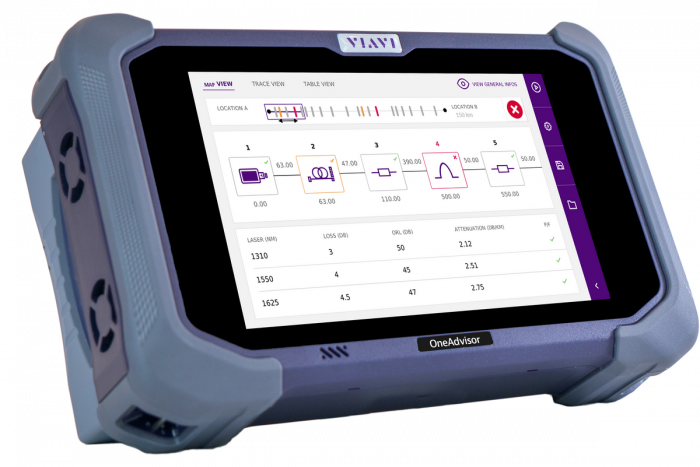

Пользовательский интерфейс обладает шаблоном с предварительно настроенным рабочим процессом для проведения унифицированного тестирования в соответствии с предварительно заданными алгоритмами и требованиями. Плтаформа OneAdvisor-800 содержит встроенные инструкции, автоматическую настройку тестов, результаты в формате «прошел» / «не прошел» и единый пакет отчетов о результатах для каждого тестирования.
Всего одна тестовая платформа OneAdvisor позволит выполнять работы оперативно и с лабораторной точностью.
Основные преимущества OneAdvisor-800
- Беспрецедентная эффективность. Включает в себя несколько независимых инструментов (оптический рефлектометр, анализатор АФУ, оптический микроскоп и пр.).
- Широкий спектр применения. Может использоваться для LTE и 5G, а также всех топологий (макро и микросоты, C-RAN и/или DAS)
- Масштабируемость. Тестовая платформа OneAdvisor масштабируется за счет модульных контрольно-измерительных компонентов
Преимущества автоматизации процесса тестирования с использованием OneAdvisor-800
- Высокая точность. Выполнение планов тестирования в полном соответствии с указаниями поставщика услуг и точностью измерений.
- Унификация. Процессы и рабочие операции тестирования определяются централизованно и загружаются на контрольно-измерительные устройства, что устраняет неоднородность выполняемых вручную процедур и способствует унификации и повторяемости результатов вне зависимости от уровня навыков и опыта технического персонала.
- Интуитивное обучение. При обучении фокус внимания смещается на процесс тестирования, которому проще и быстрее научиться, а не на интерпретацию технической информации, которая требует значительного времени на усвоение.
- Скорость тестирования. Пользовательский интерфейс обладает шаблоном с предварительно настроенным рабочим процессом тестирования, призванным направлять технических специалистов по всем пунктам и полностью исключить выполнение работ дважды или пропущенные стадии тестирования.
Характеристики
| Inputs and Outputs | |
| USB | 2x USB2 Host |
| 1x USB OTG | |
| LAN | RJ-45, 1000 Base-T |
| Audio | 3.5mm headphone jack |
| Built-in speaker | |
| Display | 8”, 1280 x 800 resolution |
| Power | |
| Connector | Rectangular DC Jack |
| External DC Input | 19 VDC |
| Power consumption | Mainframe: 10.8W (w/70% brightness setting) |
| CAA06MA: 6.2W (w/o Bias-T) | |
| Battery | |
| Type | 14.4 V, 6800 mAh (Lithium ion) |
| Operating time | MF(mainframe) only: > 8hrs |
| MF with CAA: > 5hrs (70% brightness setting) | |
| Charging time | 100 % charging |
| Standard (one battery): > 2:2 hrs | |
| Up to 80 % charging | |
| Standard (one battery): > 1:40 hrs | |
| Charging temperature | 0 to 45°C (32 to 113°F) ≤ 85% RH |
| Discharging temperature | -20 to 55°C (-4 to 131°F) ≤ 85% RH |
| Storage temperature | -20 to 60°C (-4 to 140°F) |
| Operating Temperature | |
| 0 to 40°C (32 to 104°F) | AC Power condition |
| -10 to 55°C (14 to 131°F) | Battery operation condition |
| Storage temperature | |
| -20 to 60 °C (-4 to 140 °F) | |
| Maximum humidity | |
| 95% RH (noncondensing) | |
| Memory | |
| Internal | 6.2 GB total, shared by system memory |
| External | Micro-SD: up to 32GB USB flash memory: limited by size of the flash drive Supported file system: FAT, FAT3, ext4 |
| Environmental | |
| Shock and Vibration | MIL-PRF-28800F |
| Bench handling | MIL-PRF-28800F |
| Drop | MIL-PRF-28800F ETSI EN 300 029-2-7 |
| EMC | IEC/EN 61326-1 FCC part 15B ICES-003 |
| Size and weight | |
| Weight | 2.0 kg (4.4 lb) without module (including battery) |
| Size (W x H x D) | 270 x 170 x 60 mm (10.6 x 6.7 x 2.3 in) without module |
| Warranty | |
| 3 years | |
Документы
Viavi OneAdvisor-800 Brochure
688.3 Кб
Viavi OneAdvisor-800 Specification
279.7 Кб
Описание
Модели
| Part | Description |
| ONA-800A* | OneAdvisor package |
| Package/Bundles | |
| ONA800A-CAA-OTDR-DBA | OneAdvisor Demo Bundle with Accessories - CAA-BiasT OTDR-SM |
| ONA800A-CAA-ATT-CFL | OneAdvisor Bundle 1 - CAA - Accessories - FOR ATT ONLY |
| ONA800A-CAA | OneAdvisor Bundle 2 - CAA |
| ONA800A-CAA-A | OneAdvisor Bundle 3 - CAA - Accessories |
| ONA800A-OSM | OneAdvisor Bundle 4 - OTDR SM |
| ONA800A-OSM-A | OneAdvisor Bundle 5 - OTDR SM - FiberChek - Accessories |
| ONA800A-C-OSM | OneAdvisor Bundle 6 - CAA - OTDR SM |
| ONA800A-C-OSM-A | OneAdvisor Bundle 7 - CAA - OTDR SM - FiberChek - Accessories |
| ONA800A-C-OSM-A-V | OneAdvisor Bundle 8 - CAA - OTDR SM - FiberChek - Accessories - RFVision |
| ONA800A-CAA-OQ | OneAdvisor Bundle 9 - CAA - OTDR Quad |
| ONA800A-C-OQ-A | OneAdvisor Bundle 10 - CAA - OTDR Quad - FiberChek - Accessories |
| ONA800A-C-OQ-A-V | OneAdvisor Bundle 11 - CAA - OTDR Quad - FiberChek - Accessories - RFVision |
| ONA800A-SPCP | OneAdvisor Bundle 12 - SpecAn GSS RM IntAn RtSA RFoCPRI |
| ONA800A-SPCPCA | OneAdvisor Bundle 13 - SpecAn GSS RM IntAn RtSA RFoCPRI - CAA |
| ONA800A-SPCPCAOS | OneAdvisor Bundle 14 - SpecAn GSS RM IntAn RtSA RFoCPRI - CAA - OTDR SM |
| ONA800A-SPO-A | OneAdvisor Bundle 15 - SpecAn GSS RM IntAn RtSA with RF Antennas |
| Solution Hardware Modules | |
| SPA06MA-O | Spectrum Analyzer Module 9 kHz to 6 GHz with Optical Hardware |
| CAA06MA | 6 GHz Cable and Antenna Analyzer Module |
| CAA06MB | 6 GHz Cable and Antenna Analyzer Module with Bias Power and Bias-Tee |
| E4106MA2-APC | Metro-Access 1310/1625 nm APC OTDR Module |
| E4106MA2-PC | Metro-Access 1310/1625 nm PC OTDR Module |
| E4123MM-PC | Multimode 850/1300 nm OTDR Module |
| E4126MA2-APC | Metro-Access 1310/1550 nm APC OTDR Module |
| E4126MA2-PC | Metro-Access 1310/1550 nmPC OTDR Module |
| E4126MA3-APC | Metro-Access/PON 1310/1550 nm APC OTDR Module |
| E4126MA3-PC | Metro-Access/PON 1310/1550 nm PC OTDR Module |
| E4136MA2-APC | Metro-Access 1310/1550/1625 nm APC OTDR Module |
| E4136MA2-PC | Metro-Access 1310/1550/1625 nm PC OTDR Module |
| E4136MA3-APC | Metro-Access/PON 1310/1550/1625 nm APC OTDR Module |
| E4136MA3-PC | Metro-Access/PON 1310/1550/1625 nm PC OTDR Module |
| E4138FMA365-APC | Metro-Access/PON 1310/1550//F1650 nm APC OTDR Module |
| E4146QUAD | Multimode/Singlemode 850/1300/1310/1550 nm OTDR |
| E4146QUAD-PC | Multimode/Singlemode 850/1300/1310/1550 nm OTDR PC |
| E4146QUAD-APC | Multimode/Singlemode 850/1300/1310/1550 nm OTDR APC |
| E41OTDRPM | Power Meter Option for OTDR Modules |
| E41DWDMC-APC | Tunable DWDM APC OTDR Module - C-Band |
| E41DWDMC-PC | Tunable DWDM PC OTDR module - C-Band |
| 2301/12 | COSA-4055 APC CWDM OSA Module with SFP Bay - SC optical adapter mounted FC enclosed |
| 2331/12 | OCC-4056C APC; DWDM Analyzer with SFP bay |
| FBP-SD101 | Kit FBP-P5000I Digital Probe FiberChekPro SW Case And Tips |
| FIT-FC-KIT3 | Kit FiberChek Autofocus WiFi Microscope Tips for LC/PC SC/PC and SC/APC Case |
| MP-60A | USB Optical Power Meter with Accessories |
| Software Options for OneAdvisor Platform | |
| ONA-MF-BT | Bluetooth connectivity |
| ONA-MF-WIFI | WiFi connectivity |
| 22121219 | StrataSync test data API and data management |
| SAA-ADVISOR | Smart Access Anywhere for CellAdvisor Products |
| Software Otions for SPA06MA-O solution module | |
| ONA-SP-GNSS | GPS connectivity with GPS antenna |
| ONA-SP-RT50 | Realtime Spectrum Analysis (50MHz) |
| ONA-SP-RT100 | Realtime Spectrum Analysis (100MHz) |
| ONA-SP-INTAN | Interference Analysis |
| ONA-SP-GSS | Gated Sweep Spectrum |
| ONA-SP-RM | Spectrum Route Map |
| ONA-SP-CPRI17 | RFoCPRI line rates 1 to 7 for Interference Analysis |
| ONA-SP-CPRI8 | RFoCPRI line rate 8 for Interference Analysis |
| ONA-SP-CPRI18 | RFoCPRI line rates 1 to 8 for Interference Analysis |
| ONA-SP-LTEFDOTA | LTE-E/LTE-Adv FDD OTA Signal Analysis |
| ONA-SP-LTETDOTA | LTE-E/LTE-Adv TDD OTA Signal Analysis |
| ONA-SP-5GOTA | 5GNR OTA Beamforming Analyzer |
| ONA-SP-DSSOTA | DSS OTA Analyzer |
| ONA-SP-EMF-SA | EMF Analysis (Spectrum Analysis base) |
| ONA-SP-EMF-NR | EMF Analysis (NR Beam Analysis base) |
| Software Options for CAA06M solution module | |
| ONA-CAA-RFS | RF CW source |
| Software Options for E4100 series solution module | |
| 2331/94.01 | Tunable SFP SW-option for OCC-4056C / when ordered with MF |
| ENTERPRISESLM | Enterprise-SLM/-OTDR Function |
| ENTERPRISESLM-UPG | Enterprise-SLM/-OTDR License Upgrade |
| ESMARTACQ | SMARTACQ OTDR Option |
| ESMARTACQ-UPG | SMARTACQ OTDR Option Upgrade |
| ECABLESLM | CABLE-SLM OTDR Function |
| ECABLESLM-UPG | CABLE-SLM OTDR Upgrade Function |
| EFTTHSLM | FTTH-SLM OTDR Function |
| EFTTHSLM-UPG | FTTH-SLM OTDR UPG Option |
| EFTTASLM | FTTA-SLM Function |
| EFTTASLM-UPG | FTTA-SLM OTDR UPG Option |
| Accessories for OneAdvisor Platform | |
| ONA-800-DISP | OneAdvisor Display |
| ONA-800A-BC | OneAdvisor mainframe back cover |
| Accessories for CAA06MA | |
| JD78050509 | Y- Calibration Kit Type-N_M _DC TO 6 GHZ_50 ohm |
| JD78050510 | Y- Calibration Kit DIN_m_DC to 6 GHz_50 ohm |
| JD70050509 | EZ-CAL Kit Type-N m_DC to 6 GHz_50 ohm |
| G700050653 | Bias-Tee; N_m N_f BNC_f; 2.5 to 6000 MHz; 1W w 250 mm BNC_f to SMA_m Cable |
| Accessories: Cables | |
| G700050531 | RF Cable DC to 8 GHz Type-N M to Type-N F_1.5 m |
| G700050532 | RF Cable DC to 8 GHz Type-N M to Type-N F_3.0 m |
| EPCSM10M-LC-LC | 10M SM Patchcord LC/PC to LC/PC |
| RF Antennas | |
| G700050358 | Mag mount RF omni Antenna Type N_m; 689 to 6000 MHz |
| G700050350 | RF omni antenna Type-N_m; 3300 to 3800 MHz |
| G700050613 | Bandpass filter 3300 MHz to 3800 MHz; N_m to N_f; 50 ohm |
| G700050366 | RF Log Periodic Antenna SMA-f 650 to 4000 MHz 1.85 dBd |
| G700050367 | RF Log Periodic Antenna SMA-f 650 to 6000 MHz 2.85 dBd |
| JD70050007 | AntennaAdvisor Handle |
| G700050390 | GPS SMA Mount Antenna |
| G700050381 | Isotropic Antenna Type-N_m; 400 MHz to 6 GHz |
| Accessories: RF Adapters | |
| G700050571 | Adapter Type-N M to DIN F_DC to 7.5 GHz_50 ohm |
| G700050572 | Adapter DIN M to DIN M_DC to 7.5 GHz_50 ohm |
| G700050573 | Adapter Type-N M to SMA F DC to 18 GHz_50 ohm |
| G700050585 | Adapter N m to 4.3-10 f; DC to 6.0 GHz; 50 ohm |
| G700050586 | Adapter N m to 4.3-10 m; DC to 6.0 GHz; 50 ohm |
| Accessories: Attenuators | |
| G710050581 | Attenuator 40DB 100W DC to 4Ghz Unidirectional |
| Accessories: Miscellaneous | |
| G710550324 | External Battery Charger |
| G700050150 | 98 Wh Lithium-ion battery |
| G700050126 | CA5G AC/DC power adapter_160 W_19 V |
| CC-034601 | Large Carrying Case for HST and OneExpert |
| JD70050342 | Hard Carrying Case With Wheels |
| G700050125 | CA5G Automotive cigarette lighter DC/DC adapter |
* Including OneAdvisor Mainframe, Display, AC/DC Adapter, Li-Ion Battery, and Soft Carrying case. Recommended for CAA06MB module only
