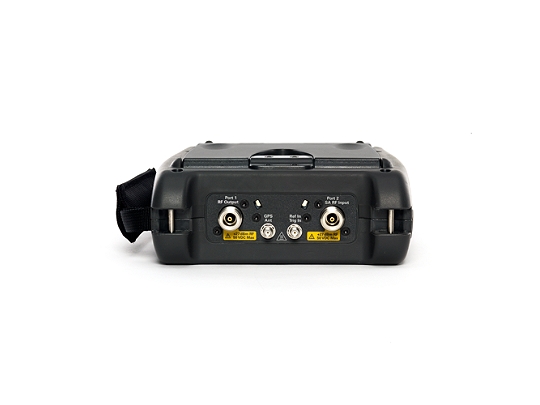

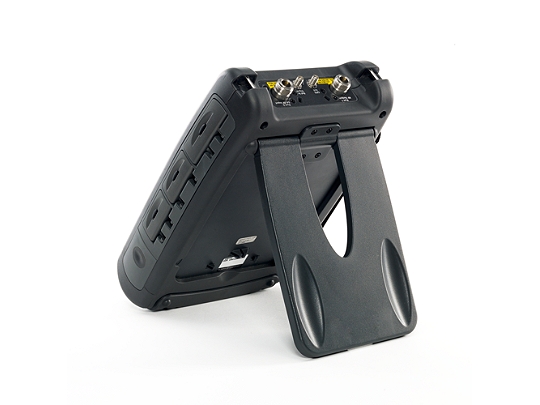

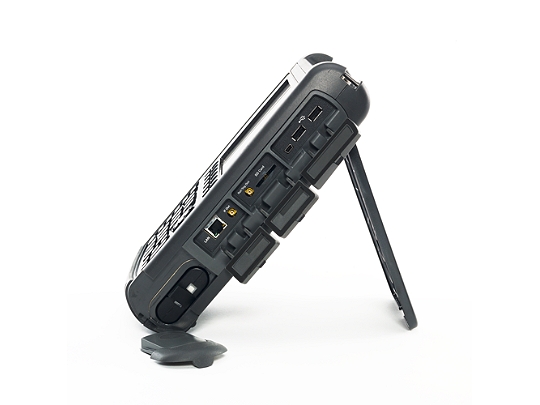

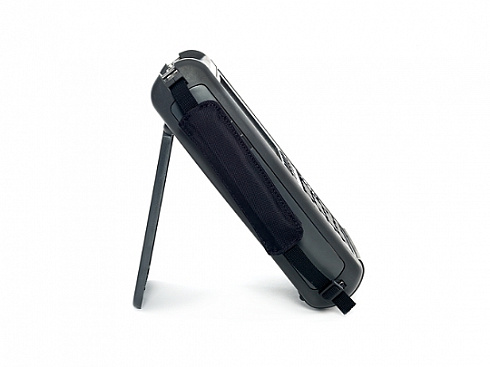

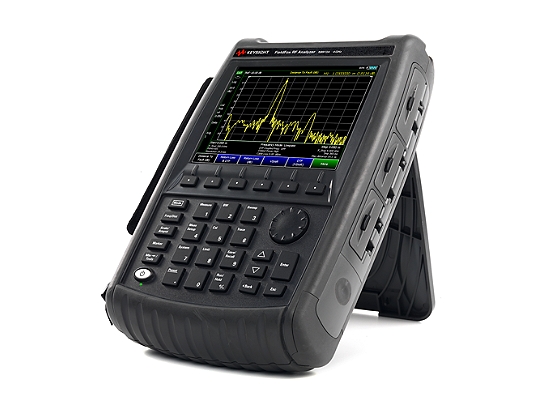

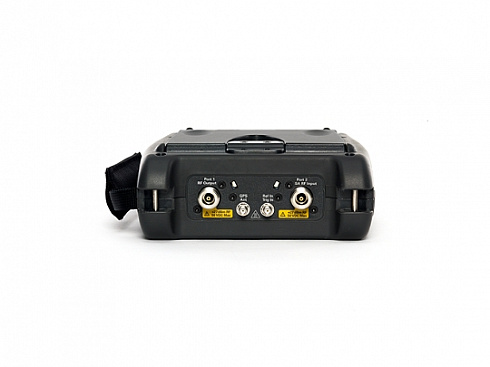

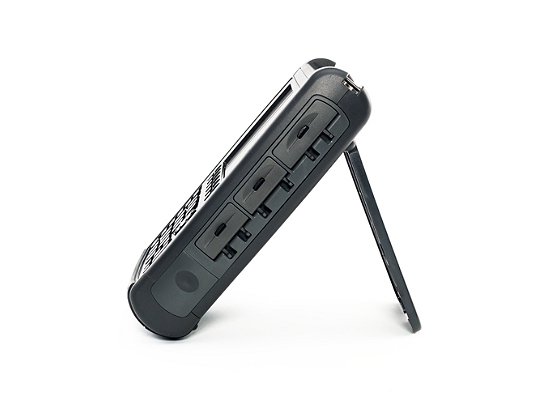

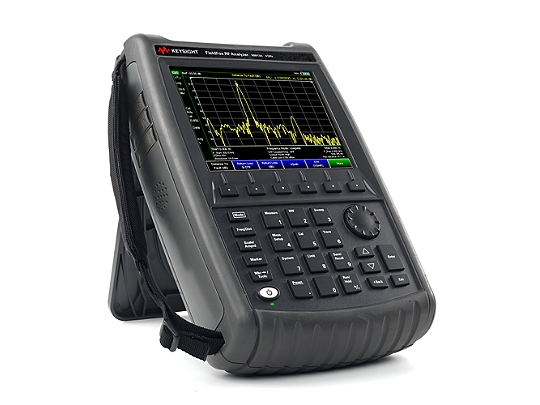

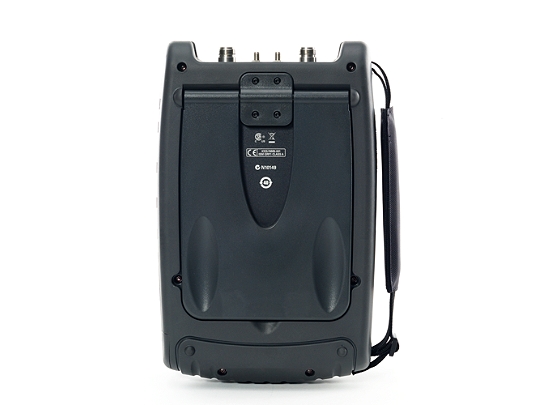

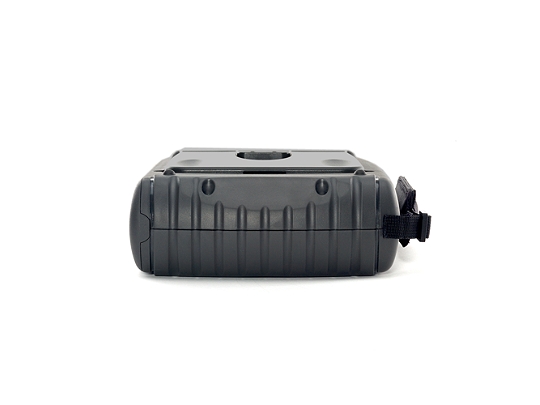

Портативные комбинированные ВЧ /СВЧ-анализаторы Keysight FieldFox серии А с диапазоном частот от 5 кГц до 50 ГГц
Подробнее
Описание

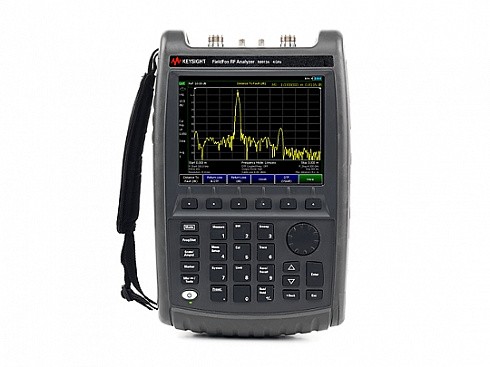

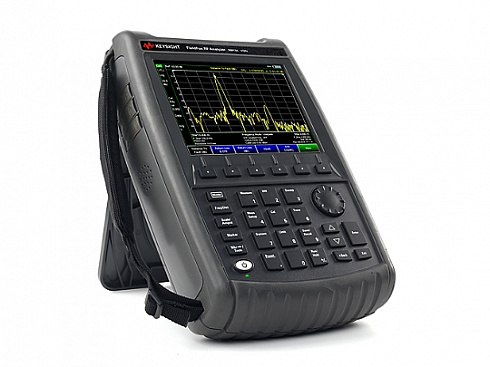

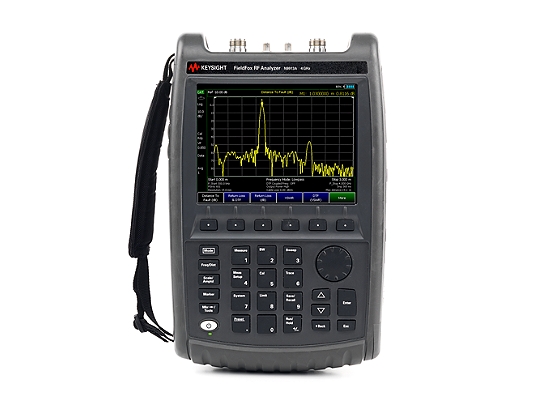

Комбинированные ВЧ-/СВЧ-анализаторы Keysight FieldFox A серия
Базовая комплектация: Анализатор антенно-фидерных устройств
Основные опции:
- Анализатор спектра
- Векторный анализатор цепей
- Встроенный измеритель мощности
- Измерение импульсов
- Сканирование каналов
- Анализатор спектра реального времени (RTSA)
Комплект оборудования для работы в полевых условиях должен содержать именно те приборы, которые доказали свою ценность. Анализаторы FieldFox предназначены для выполнения широкого круга задач — от планового технического обслуживания оборудования до всесторонней диагностики и устранения неисправностей. Более того, приборы FieldFox обеспечивают точность измерений в СВЧ- и КВЧ-диапазонах в любом месте.
Характеристики
| Модель | Частота CAT и VNA | Частота анализатора спектра (пригодно к использованию до 5 кГц) | Разъемы тестовых портов |
| N9913A | от 30 кГц до 4 ГГц | от 100 кГц до 4 ГГц | Тип N (гнездо) |
| N9912A | от 2 МГц до 6 ГГц | от 100 кГц до 6 ГГц | Тип N (гнездо) |
| N9914A | от 30 кГц до 6,5 ГГц | от 100 кГц до 6,5 ГГц | Тип N (гнездо) |
| N9915A | от 30 кГц до 9 ГГц | от 100 кГц до 9 ГГц | Тип N (гнездо) |
| N9916A | от 30 кГц до 14 ГГц | от 100 кГц до 14 ГГц | Тип N (гнездо) |
| N9917A | от 30 кГц до 18 ГГц | от 100 кГц до 18 ГГц | Тип N (гнездо) |
| N9918A | от 30 кГц до 26,5 ГГц | от 100 кГц до 26,5 ГГц | 3,5 мм (вилка) |
| N9950A | от 300 кГц до 32 ГГц | от 9 кГц до 32 ГГц | NMD 2,4 мм (вилка) |
| N9951A | от 300 кГц до 44 ГГц | от 9 кГц до 44 ГГц | NMD 2,4 мм (вилка) |
| N9952A | от 300 кГц до 50 ГГц | от 9 кГц до 50 ГГц | NMD 2,4 мм (вилка) |
Документы
Описание
| Опции | Описание |
| 010 | Векторный анализ электрических цепей во временной области |
| 030 | Дистанционное управление |
| 208 | Измерение мощности USB-преобразователем мощности относительно частоты |
| 209 | Расширенный анализ коэффициента передачи (функция ERTA) |
| 210 | Векторный анализ электрических цепей коэффициента передачи/отражения (S21/S11) |
| 211 | Векторный анализ электрических цепей коэффициента полный 2-х портовый (S21, S11, S12, S22) |
| 212 | 1-но портовые смешанные/балансные измерения S-параметров |
| 215 | TDR измерения кабельных линий |
| 233 | Анализатор спектра |
| 235 | Предусилитель |
| 236 | Анаизатор интерференции и спектрограмм |
| 238 | Функция временного стробирования в режиме анализатор спектра |
| 302 | Поддержка USB-преобразователей мощности |
| 307 | GPS-приемник |
| 308 | Векторный вольтметр |
| 309 | Перестраиваемый инжектор питания постоянного тока |
| 310 | Встроенный измеритель мощности |
| 312 | Сканер каналов |
| 330 | Импульсные измерения мощности |
| 350 | Анализатор спектра реального времени |
| 351 | I/Q анализатор |
| 352 | Картографирование внутри и вне помещений |
| 355 | Аналоговая демодуляция |
| 356 | Измерение коэффициента шума |
| 358 | Измерения напряженности электромагнитного поля |
| 360 | Измерение характеристик фазированных антенных решеток |
| 370 | Тестирование по радиоэфиру оборудования LTE FDD |
| 371 | Тестирование по радиоэфиру оборудования LTE TDD |
| 377 | Тестирование по радиоэфиру оборудования 5G TF |
| 378 | Тестирование по радиоэфиру оборудования 5G NR |
| 89601B | Программное обеспечение 89600 VSA |
| B04 | Полоса анализа 40 МГц |
| B10 | Полоса анализа 120 МГц |
| N6820ES | Программное обеспечение Surveyor 4D |
Модели
| Модели | Описание |
| N9913B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 4 ГГц |
| N9914B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 6,5 ГГц |
| N9915B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 9 ГГц |
| N9916B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 14 ГГц |
| N9917B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 18 ГГц |
| N9918B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 26,5 ГГц |
| N9950B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 32 ГГц |
| N9951B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 44 ГГц |
| N9952B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 50 ГГц |
| N9953B | Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 54 ГГц |
