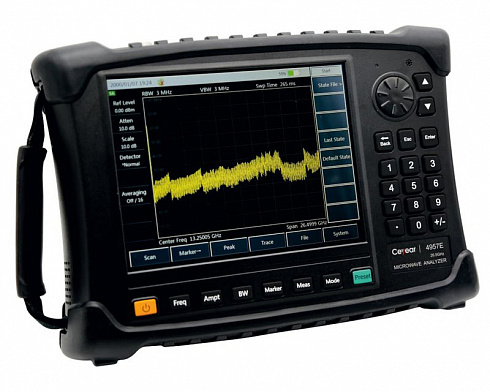

Ceyear серия 4957

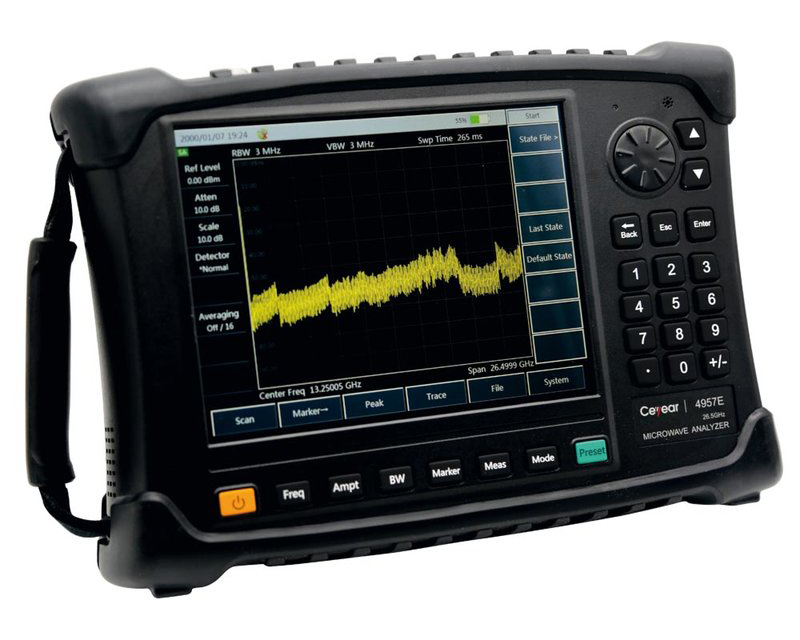

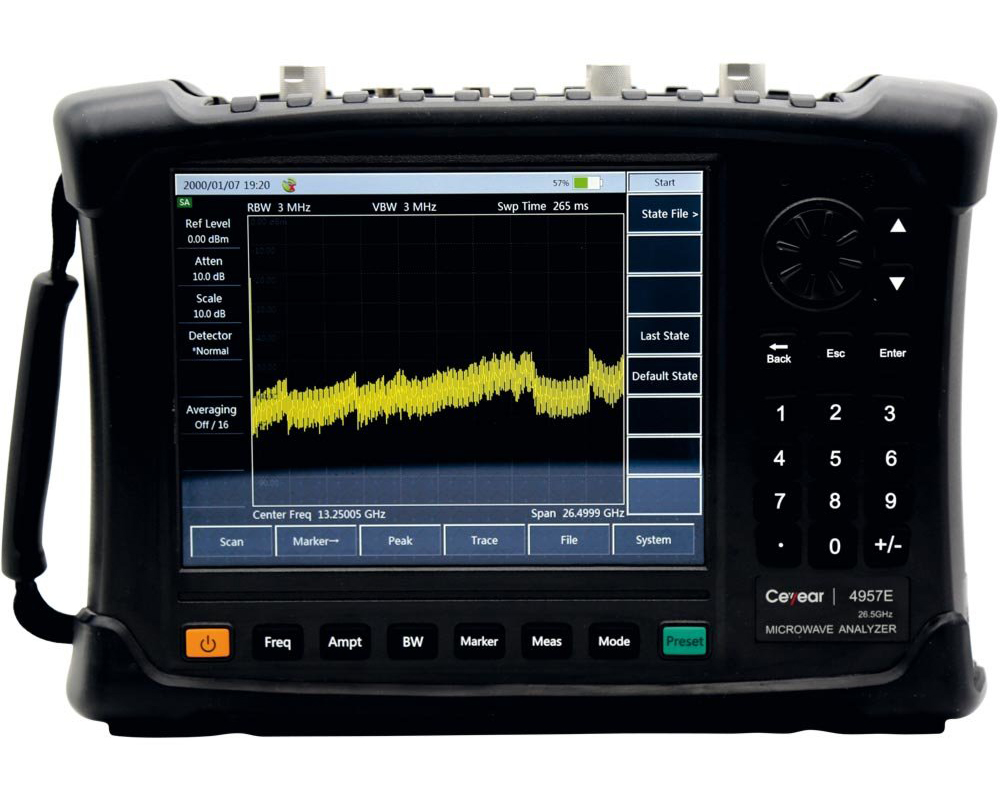

Микроволновый анализатор 4957D/E/F имеет диапазон частот до 18 ГГц/26,5 ГГц/40 ГГц и снабжен различными функциями, включая двухпортовый векторный анализ сети, анализ кабеля и антенны, векторное измерение напряжения, спектральный анализ ( мощности канала, мощности соседнего канала, занимаемой полосы пропускания, анализа помех и подсчета частот), измерения напряженности поля и измерения мощности, предоставляя пользователям мощные возможности комплексного анализа.

Двухпортовый векторный анализ сети позволяет быстро и точно измерять параметры радиочастотной сети, обеспечивает логарифм, линейность, фазу, групповую задержку, круговую диаграмму импеданса, полярные координаты, коэффициент стоячей волны и другие форматы отображения, а также предоставляет возможность измерения во временной области.

Анализ кабеля и антенны позволяет измерить коэффициент стоячей волны, обратные потери, импеданс, потери в кабеле и другие параметры микроволновой сети, такие как антенна, линия передачи и кабель. Кроме того, функция Distance-To-Fault (DTF) позволяет удобно измерить точку разрыва импеданса фидера кабельной антенны и кабеля.

Функция векторного измерения напряжения заменяет традиционный векторный вольтметр интегрированным решением, которое точно анализирует электрическую длину кабелей и других анализируемых устройств.

Анализатор спектра представляет собой анализатор спектра со стандартной функцией, который всесторонне измеряет спектральные характеристики электромагнитной среды.

Функция измерения напряженности поля имеет удобный интерфейс и высокую чувствительность анализа, может эффективно контролировать электромагнитный спектр с помощью соответствующей антенны для анализа и широко используется для мониторинга электромагнитной среды в космосе и управления радиосвязью.

USB-датчик мощности сконфигурирован для достижения широкого динамического диапазона и высокоточного измерения мощности или осуществления контроля мощности через входной порт спектра.

Основные характеристики:

• Широкие функции анализа: анализ кабелей и антенн, векторный анализ сети, анализ спектра, измерение напряженности поля, мониторинг мощности, векторное измерение напряжения и измерение мощности USB и т. д.
• Компактный размер, легкий вес, адаптация к вторичной среде, удобство переноски и пригодность для анализа в особых случаях
• 8,4-дюймовый сенсорный ЖК-экран с простым управлением, дружественным интерфейсом «человек-машина» и интуитивно понятным отображением результатов.
• Данные анализа можно сохранять и вызывать, используя три носителя: внутреннюю память большой емкости 1,5 ГБ или более, внешнюю память USB и внешнюю память SD
• Питание от батареи, подходит для использования в полевых условиях, интеллектуальное управление питанием, индикатор оставшегося заряда батареи, функция оповещения о низком заряде батареи и функция энергосбережения во сне
• Предоставление шести независимых функций отображения маркера с отображением положения маркера при пролистывании пальцем
• Обеспечение хранения данных, воспроизведениеи возможности сравнения
• Предоставление USB, LAN и других интерфейсов для управления программой и передачи данных

Области применения:

Сетевой анализ

Микроволновый анализатор 4957D/E/F имеет частотный диапазон анализа сети 30 кГц~18 ГГц/26,5 ГГц, 50 МГц~40 ГГц, обеспечивает стандартный полноценный векторный анализ сети с параметрами 4S и возможность измерения, а также может выполнять полный анализ S-параметров относительно усилителя, фильтра , аттенюатор и дуплексер, а его формат отображения включает логарифм, линейность, фазу, групповую задержку, импеданс, полярные координаты, коэффициент стоячей волны и т. д.

Спектральный анализ

Микроволновый анализатор 4957D/E/F имеет функцию анализа спектра (спектральный анализ, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала и подсчет частоты) и работает в диапазоне частот 100 кГц~18 ГГц/26,5 ГГц/40 ГГц с широким частотная полоса, высокая чувствительность, широкий динамический диапазон и хороший фазовый шум, а также возможность быстрого и эффективного обнаружения и измерения сигналов. Кроме того, этот анализатор может отображать 3 трассы одновременно и обеспечивает выбор различных режимов детектора, таких как стандартный, выборочный, положительный пик, отрицательный пик и среднее значение. Более того, он обеспечивает анализ помех, спектрограмму, водопад, запись и воспроизведение данных.

Анализ кабелей и антенн (дополнительно)

В качестве анализатора кабелей и антенн микроволновый анализатор 4957D/E/F может измерять обратные потери, коэффициент стоячей волны по напряжению, импеданс, потери в кабеле и расстояние до места повреждения анализируемых компонентов, таких как кабели и антенны, а также обратные потери и расстояние. - Измерение до неисправности поможет пользователю определить конкретную причину неисправности в кабельной и антенной системе, которая ухудшает работу системы в целом. Более того, он имеет встроенные стандартные параметры кабеля и антенного фидера для простоты использования.

Векторное измерение напряжения (дополнительно)

Микроволновый анализатор 4957D/E/F имеет частотный диапазон измерения векторного напряжения 30 кГц~18 ГГц/26,5 ГГц, 50 МГц~26,5 ГГц, что позволяет точно сопоставлять и измерять электрическую длину и фазовый сдвиг анализируемого устройства, а также выполнять отражение. и анализ трансмиссии.

Измерение мощности USB (опционально)

Микроволновый анализатор 4957D/E/F может выполнять измерение мощности, выбрав USB-датчик мощности непрерывного излучения серии CETC 872XX, который может анализировать мощность ВЧ/СВЧ на частотах до 40 ГГц.

Мониторинг питания (опционально)

Микроволновый анализатор 4957D/E/F также можно использовать для измерений контроля мощности через входной порт спектра, и он работает в диапазоне частот от 100 кГц до 18 ГГц/26,5 ГГц/40 ГГц.

Измерение напряженности поля (дополнительно)

Микроволновый анализатор 4957D/E/F также можно использовать для измерения напряженности поля с соответствующими аналитическими антеннами (такими как 89101A/B/C/D CETGC и т. д.), которые широко используются для мониторинга электромагнитной обстановки в космосе и управления радиосвязью. Он поддерживает пользовательские антенны, позволяя пользователям настраивать свои собственные антенны.

Поддержка просмотра списка

В дополнение к развертке по частоте, включая анализ спектра, анализ кабелей и антенн, анализ сети и т. д., он также поддерживает режим сканирования по списку и делает параметры в каждом сегменте независимыми друг от друга.

Поддерживающие верхние и нижние предельные линии

Анализ спектра, анализ кабелей и антенн, а также анализ сети поддерживают анализ предельных линий. Ограничительную линию можно использовать в качестве визуального ориентира или в качестве основы для оценки ПРОЙДЕН/НЕ ПРОШЕЛ. Если данные анализа превышают верхнюю предельную линию или ниже нижней предельной линии, динамик подает звуковой сигнал, чтобы напомнить пользователю, что данные выходят за пределы допуска.

Меню на китайском и английском языках для удобства эксплуатации

В автомате доступно как китайское, так и английское меню, переключаться одной кнопкой очень удобно.

Функция сна и энергосбережения

Он обеспечивает функцию отображения сна для экономии энергии, устанавливает время сна, и когда функция сна включена и не работает в течение определенного периода времени, она автоматически выключит дисплей или выключится, тем самым экономя энергию, и эффективно продлевает время работы и срок службы батареи.

Больше маркеров

Он предоставляет до 8 независимых маркеров для отображения параметров положения маркера, а также обеспечивает поиск максимума, минимума или пика. Каждый маркер имеет режим △ , облегчающий анализ показаний. Кроме того, линейка в левой части дисплея облегчает оценку результатов анализа.

Автоматическое обновление программного обеспечения через U-диск

Микроволновый анализатор 4957D/E/F оснащен интерфейсом USB, который можно использовать для интеллектуального обновления программного обеспечения и резервного копирования данных. Пользователь может удобно использовать флэш-накопитель USB для обновления и обслуживания прибора, для работы с которым требуется всего несколько шагов, он прост и быстр. После обновления прибор необходимо перезапустить.

Типичные области применения

Микроволновой анализатор 4957D/E/F характеризуется компактными размерами, малым весом, удобством переноски, многочисленными параметрами анализа и комплексными функциями анализа. Более того, он очень подходит для требований многопараметрического анализа и работает от батареи, служит мощным инструментом для текущего обслуживания и ремонта полевой инженерной установки и отладки различного СВЧ-электронного оборудования. Кроме того, он широко используется в радиолокации, связи, радио и телевидении, радиоуправлении и других областях. Кроме того, это также оптимизированный выбор для обучения в колледже.

Анализ основных рабочих параметров радара

Как полнофункциональный анализатор, микроволновый анализатор 4957D/E/F может выполнять анализ основных рабочих параметров подсистем в отношении радиолокационной антенны, передачи и приема до 18 ГГц/26,5 ГГц/40 ГГц, включая коэффициент стоячей волны, отражение коэффициент, вносимые потери, обратные потери и импедансные характеристики и т. д. антенной подсистемы, частота передаваемого сигнала, спектральные характеристики и т. д. передающей подсистемы, центральная частота, усиление, потери, полоса пропускания, динамический диапазон приемной подсистемы.

Многопараметрический анализ в области кабельного телевидения, беспроводной связи и т. д.

Кабельное телевидение, системы сотовой связи, операторы цифровой мобильной связи и производители оборудования используют микроволновый анализатор 4957D/E/F для проведения на месте всестороннего анализа распределения спектра, характеристик контакта антенны, S-параметров компонентов питания и проходной мощности.
