Преобразователь Rohde & Schwarz ZVA-Z с диапазоном частот от 50 до 500 ГГц
Подробнее
Описание

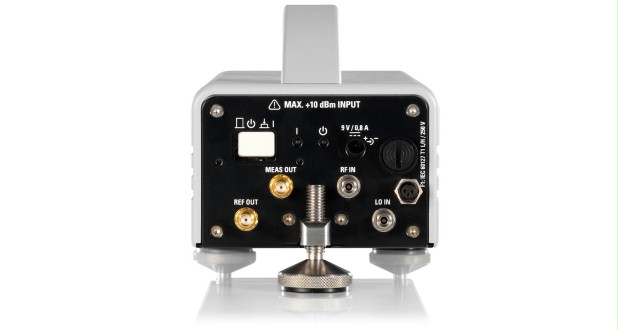

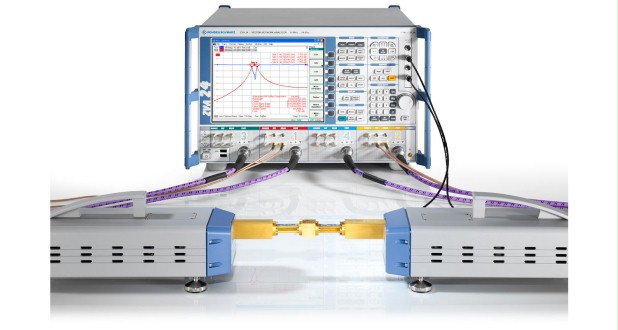

Преобразователи частоты R&S обеспечивают проведение анализа электрических цепей в диапазоне частот от 50 до 500 ГГц с использованием анализатора цепей серии R&S ZVA и ZVT. Отличаяся высоким динамическим диапазоном, эти преобразователи устанавливают новые стандарты. Более того, они легко монтируются, очень удобны в работе и обеспечивают быстрое проведение измерений. Для проведения двухпортовых измерений требуется лишь один четырехпортовый анализатор цепей и два преобразователя частоты; внешние генераторы при этом не нужны. При использовании двухпортового анализатора цепей для формирования сигналов гетеродина потребуется внешний генератор.
Ключевые характеристики:
- Переменная выходная мощность
- Электронный регулятор мощности
- Автоматическая настройка параметров
- Удобство работы
- Импульсные измерения

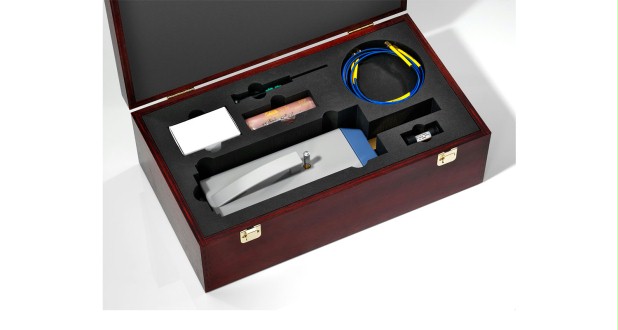

- Комплект калибровки
Характеристики
| R&S ZVA-Z75 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR15 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 50 до 75 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | +4 дБмВт |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | от 0 до 25 дБ |
| Динамический диапазон | > 90 дБ, тип. 110 дБ | |
| R&S ZVA-Z90E | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR12 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 60 до 90 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | +2 дБмВт |
| Ослабление выходной мощности | электронная регулировка мощности | от 0 до 20 дБ |
| Динамический диапазон | > 90 дБ, тип. > 110 дБ | |
| R&S ZVA-Z110 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR10 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 75 до 110 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | +2 дБмВт |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | от 0 до 25 дБ |
| Динамический диапазон | > 95 дБ, тип. >110 дБ | |
| R&S ZVA-Z110E | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR10 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 75 до 110 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | +2 дБмВт |
| Ослабление выходной мощности | электронная регулировка мощности | от 0 до 25 дБ |
| Динамический диапазон | > 95 дБ, тип. >110 дБ | |
| R&S ZVA-Z140 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR08 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 90 до 140 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | тип. +2 дБмВт |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | тип. 0 до 20 дБ |
| Динамический диапазон | > 85 дБ, тип. >100 дБ | |
| R&S ZVA-Z170 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR06/WR6.5 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 110 до 170 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | тип. –5 дБмВт |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | тип. 0 до 25 дБ |
| Динамический диапазон | > 75 дБ, тип. >90 дБ | |
| R&S ZVA-Z220 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR05/WR5.1 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 140 до 220 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | тип. –12 дБмВт |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | тип. 0 до 20 дБ |
| Динамический диапазон | > 75 дБ, тип. >90 дБ | |
| R&S ZVA-Z325 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR03/WR3.4 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 220 до 325 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | тип. –17 дБмВт |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | тип. 0 до 20 дБ |
| Динамический диапазон | > 60 дБ, тип. >70 дБ | |
| R&S ZVA-Z500 | ||
| Наименование волновода | Electronic Industries Alliance (EIA) | WR02/WR2.2 |
| Тип разъема | противоскосовый фланец | прецизионный волноводный фланец, совместимый с UG387/U-M |
| Диапазон частот | от 325 до 500 ГГц | |
| Выходная мощность | при входной мощности +7 дБмВт с R&S ZVA/R&S ZVT | – |
| Ослабление выходной мощности | аттенюатор с ручной настройкой | |
| Динамический диапазон | > 50 дБ, тип. >65 дБ | |
Документы
Описание
Модели
| Модели | Описание |
| ZVA-Z75 | Преобразователь R&S ZVA-Z75, V-диапазон Wr-15, 50–75 ГГц |
| ZVA-Z90 | Преобразователь R&S ZVA-Z90, E-диапазон Wr-12, 60–90 ГГц |
| ZVA-Z110 | Преобразователь R&S ZVA-Z110, W-диапазон Wr-10, от 75 до 110 ГГц |

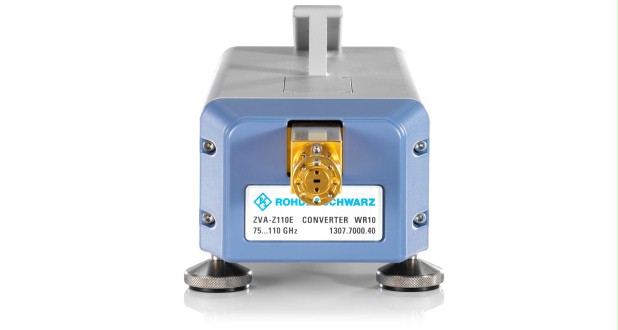

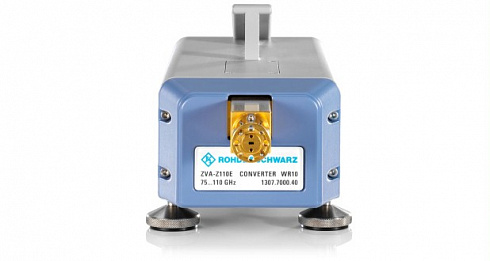

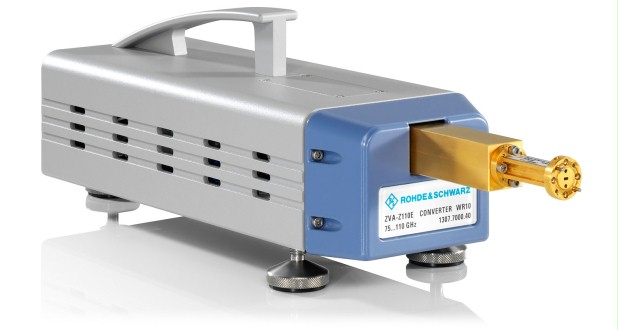

| ZVA-Z110E | Преобразователь R&S ZVA-Z110E, W-диапазон Wr-10, от 75 до 110 ГГц , электронное регулирование мощности |
| ZVA-Z140 | Преобразователь R&S ZVA-Z140, F-диапазон Wr-08, от 90 до 140 ГГц |
| ZVA-Z170 | Преобразователь R&S ZVA-Z170, Wr-06, 110–170 ГГц |
| ZVA-Z220 | Преобразователь R&S ZVA-Z220, G-диапазон Wr-05, от 140 до 220 ГГц |
| ZVA-Z325 | Преобразователь R&S ZVA-Z325, J-диапазон Wr-03, от 220 до 325 ГГц |
| ZVA-Z500 | Преобразователь R&S ZVA-Z500, Y-диапазон Wr-02, от 325 до 500 ГГц |
