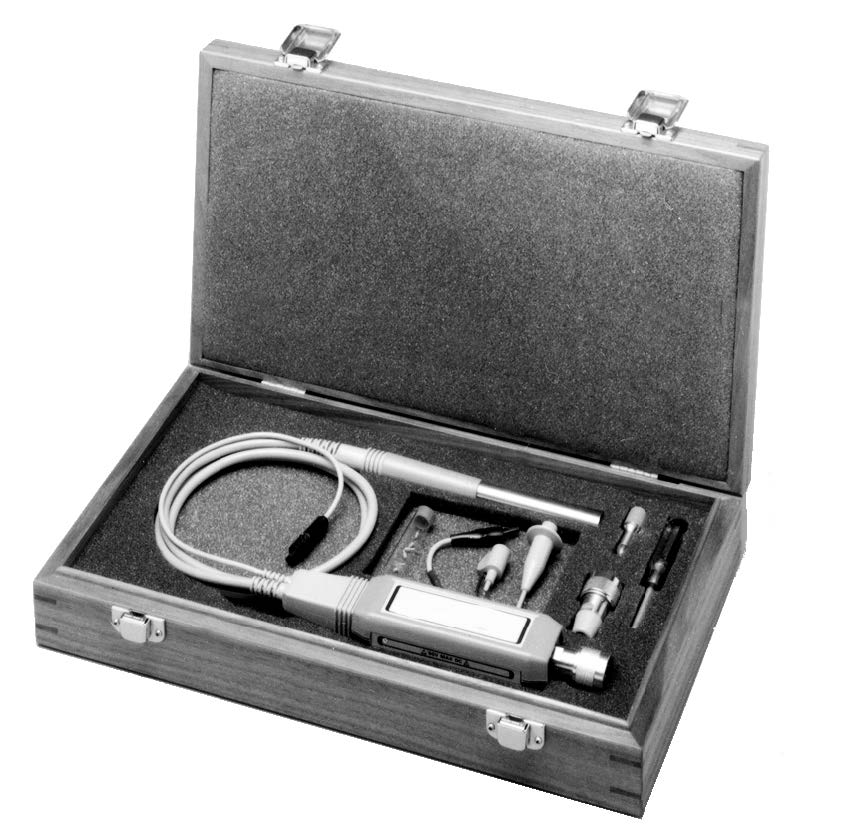

Высокочастотный пробник Keysight 85024A с диапазоном частот от 300 кГц до 3 ГГц
Подробнее
Описание

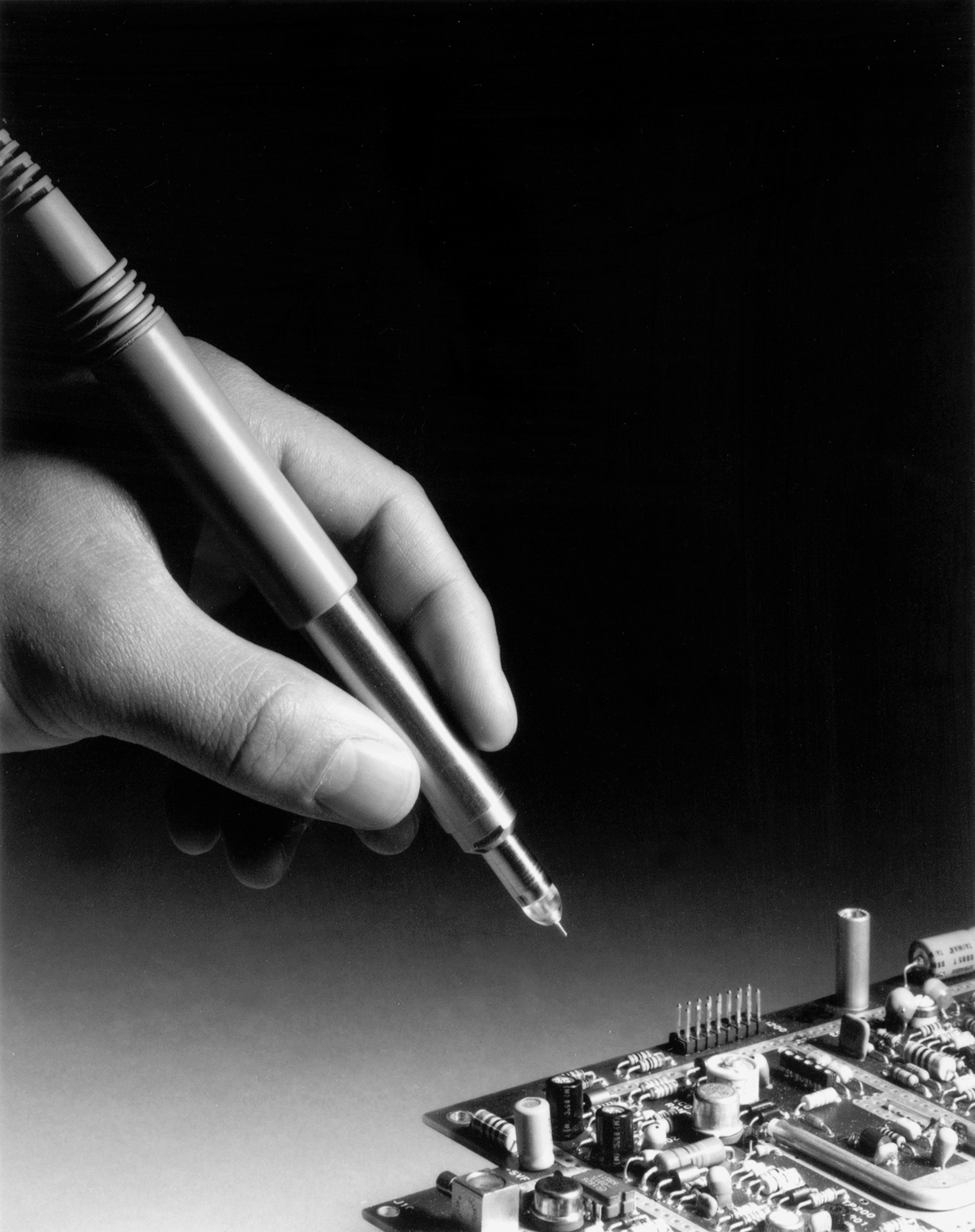

Высокочастотный пробник 85024A предназначен для выполнения внутрисхемных измерений. Входное сопротивление пробника составляет 1 МОм, а входная емкость — всего 0,7 пФ, что позволяет проводить высокочастотные измерения без чрезмерной нагрузки на тестируемую схему. Отличная частотная характеристика и единичный коэффициент усиления гарантируют высокую точность измерений со свипированием с помощью этого пробника. Высокая чувствительность пробника и малый уровень искажений позволяют выполнять измерения, используя полный динамический диапазон ВЧ анализаторов.
Ключевые возможности и технические характеристики
- Простота выполнения внутрисхемных измерений
- Отличная частотная характеристика и единичный коэффициент усиления
- Высокая чувствительность пробника
- Малый уровень искажений
Характеристики
| Input capacitance (at 500 MHz) | < 0.7 pF (nominal) |
| Input resistance | 1 MΩ (nominal) |
| Bandwidth | 300 kHz to 3 GHz (nominal) |
| Usable to 100 kHz | |
| Average gain is defined as the average of the maximum and minimum gains over the frequency range of 300 kHz to 1 GHz (maximum gain + minimum gain)/2. | 0 dB ± 1.25 dB |
| Frequency response (relative to average gain) | |
| 300 kHz to 1 GHz | ± 1.25 dB |
| 1 GHz to 3 GHz | ± 2.5 dB |
| Average noise level | < 1 mV, 10 Hz to 10 MHz |
| Input voltage for < 1 dB compression | 0.3 V |
| Noise figure | |
| Below 100 MHz | < 50 dB |
| 100 MHz to 3 GHz | < 25 dB |
| Pulse transition time | 200 psec |
| Distortion (at 0.3 V) | <-30 dBc |
| Maximum rated input voltage | |
| Probe alone | ± 1.5 V peak RF, ± 50 V DC |
| Probe with 10:1 divider | ± 15 V peak RF, ± 50 V DC |
| 10:1 divider characteristics | |
| Input capacitance | < 0.7 pF |
| Input resistance | 1 МП |
| Input voltage for 1 dB compression | 3 V |
| Power | |
| Supplied by certain Keysight instruments or Keysight power supply (E3620A, E3630A, or E3631A, 85024A-001 required) | +15 V/130 mA |
| -12.6 V/45 mA | |
| Weight | Net 0.255 kg (0.563 lb) |
| Shipping 1.49 kg (3.3 lb) | |
| Dimensions | Probe assembly length 1245 mm (49 in) |
