Цифровые осциллографы Rigol серии MSO5000 с полосой пропускания до 350 МГц
Подробнее
Описание

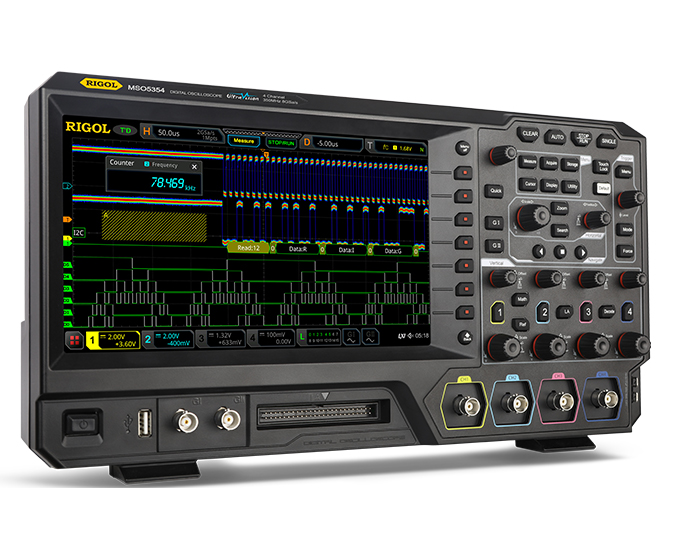

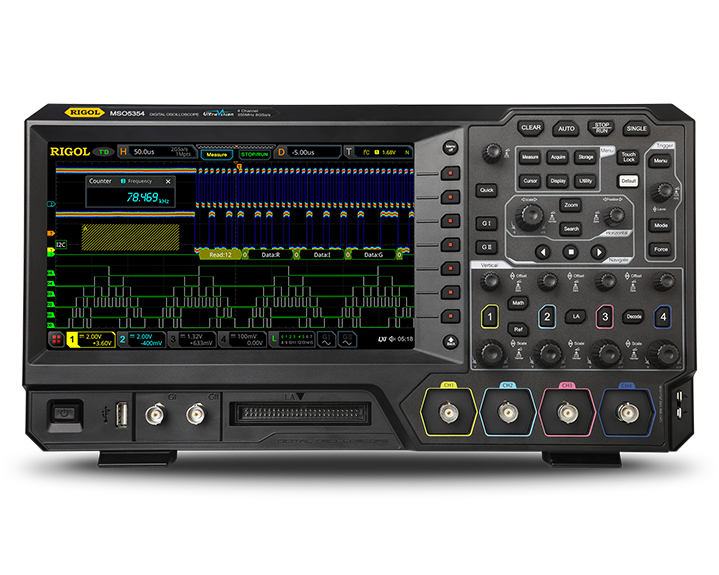

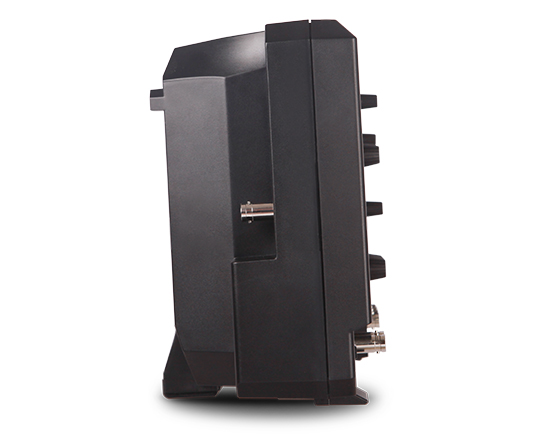

Цифровые осциллографы серии MSO5000 - это высокопроизводительные бюджетные цифровые осциллографы, основанные на технологии поколения RIGOL Ultravision II.
Благодаря 9-дюймовому мультисенсорному экрану серия MSO5000 объединяет 7 независимых приборов в один, обеспечивая сверхвысокую пропускную способность выборки, чрезвычайно высокую глубину памяти и другие превосходные характеристики. Все продукты серии MSO поддерживают несколько каналов, полосу пропускания и обновление программного обеспечения для анализа.
- Аналоговая полоса пропускания: 350 МГц, 200 МГц, 100 МГц и 70 МГц; поддерживается опция обновления полосы пропускания
- 2 или 4 аналоговых канала (с возможностью обновления), стандартные 16 цифровых каналов (требуется датчик LA)
- Частота дискретизации в реальном времени до 8 ГСа/с
- Глубина памяти до 200 Мп (опция)
- Высокая скорость захвата формы сигнала (более 500 000 wfm/s)
- Автоматическое измерение 41 параметра формы сигнала; функция аппаратного измерения с полной памятью
- Множество триггеров и декодирований последовательного протокола
- До 450 000 кадров аппаратных функций записи и воспроизведения сигналов в режиме реального времени и непрерывного воспроизведения
- Независимый поиск, клавиши навигации и таблица событий
- Встроенное расширенное программное обеспечение для анализа мощности (опция)
- График Боде для анализа тестовых циклов (опция)
- Объединяет 7 независимых приборов в 1, включая цифровой осциллограф, логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, счетчик частоты и сумматор, а также анализатор протоколов
- 9-дюймовый емкостный мультитач-экран, 256-уровневый дисплей с градацией интенсивности, с сохранением цвета

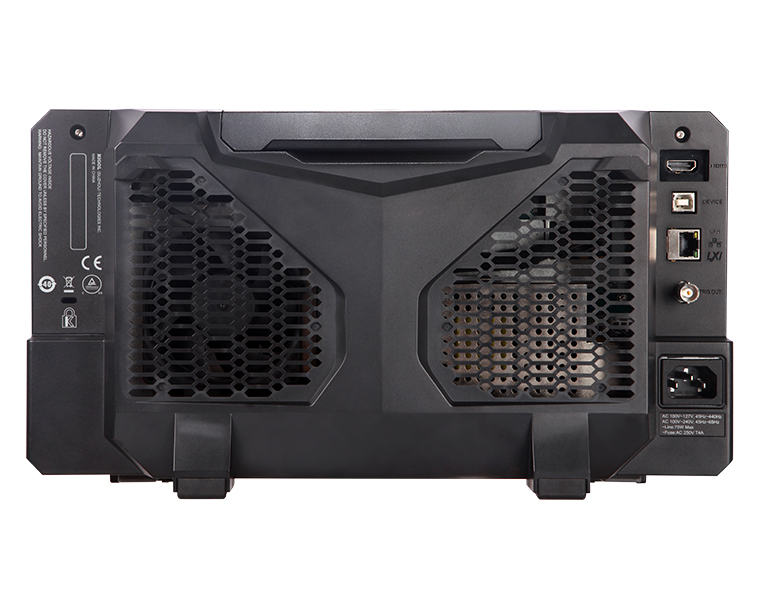

- Доступно несколько интерфейсов: USB HOST&DEVICE, LAN (LXI), HDMI, ТРИГГЕРНЫЙ выход и USB-GPIB
- Веб-пульт дистанционного управления
- Уникальное обновление онлайн-версии
- Новый дизайн, простой в эксплуатации
Характеристики
| Model | MSO5072 | MSO5074 | MSO5102 | MSO5104 | MSO5204 | MSO5354 | |
| Analog Bandwidth | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 350 MHz | |
| Rising Time (typical) | ≤5 ns | ≤5 ns | ≤3.5 ns | ≤3.5 ns | ≤1.75 ns | ≤1 ns | |
| 2 | 4 | 2 | 4 | 4 | 4 | ||
| No. of Input/Output Channels | 16 input digital channels (PLA2216 probe option is required to be ordered) | ||||||
| Dual-channel arbitrary waveform generator output (required to install the MSO5000-AWG option to activate the software function) | |||||||
| Sampling Mode | Real-time sampling | ||||||
| Max. Sample Rate of Analog Channel | MSO5354/MSO5204/MSO5104/MSO5074: 8 GSa/s (single-channel), 4 GSa/s (half-channel[1]), 2 GSa/s (all channels) MSO5102/MSO5072: 8 GSa/s (single-channel), 2 GSa/s (all channels) | ||||||
| Max. Memory Depth | 2RL(option) | Analog channel: 200 Mpts (single-channel), 100 Mpts (half-channel[1], 50 Mpts (all channels) | |||||
| Digital channel: 25 Mpts (all channels) | |||||||
| Max. Waveform Capture Rate | ≥500,000 wfms/s | ||||||
| Hardware Real-time Waveform Recording and Playing | ≥450,000 wfms (single-channel) | ||||||
| Peak Detection | Under all the time base settings, capture 500 ps glitches | ||||||
| LCD Size and Type | 9-inch capacitive multi-touch screen/gesture enabled operation | ||||||
| Display Resolution | 1024×600 | ||||||
Описание
| Опции | Описание |
| MSO5000-BW0T1 | Bandwidth upgrades from 70 MHz to 100 MHz |
| MSO5000-BW0T2 | Bandwidth upgrades from 70 MHz to 200 MHz |
| MSO5000-BW0T3 | Bandwidth upgrades from 70 MHz to 350 MHz |
| MSO5000-BW1T2 | Bandwidth upgrades from 100 MHz to 200 MHz |
| MSO5000-BW1T3 | Bandwidth upgrades from 100 MHz to 350 MHz |
| MSO5000-BW2T3 | Bandwidth upgrades from 200 MHz to 350 MHz |
| MSO5000-2RL | Maximum memory depth up to 200 Mpts |
| MSO5000-4CH | Upgrade the number of analog channels to 4 (only available for the MSO5XX2 model) |
| MSO5000-BND | Function and application bundle option |
| MSO5000-COMP | PC serial bus trigger and analysis (RS232/UART) |
| MSO5000-EMBD | Embedded serial bus trigger and analysis (I2C and SPI) |
| MSO5000-AUTO | Auto serial bus trigger and analysis (CAN and LIN) |
| MSO5000-FLEX | FlexRay serial bus trigger and analysis (FlexRay) |
| MSO5000-AUDIO | Audio serial bus trigger and analysis (I2S, only available for the MSO5XX4 model or the model installed with the MSO5000-4CH option) |
| MSO5000-AERO | MIL-STD-1553 serial bus trigger and analysis (MIL-STD-1553) |
| MSO5000-AWG | Dual-channel 25 MHz arbitrary waveform generator |
| MSO5000-PWR | Built-in Power Analysis |
Модели
| Модели | Описание |
| MSO5072 | Цифровой осциллограф, 70 МГц, 2 канала |
| MSO5074 | Цифровой осциллограф, 70 МГц, 4 канала |
| MSO5102 | Цифровой осциллограф, 100 МГц, 2 канала |
| MSO5104 | Цифровой осциллограф, 100 МГц, 4 канала |
| MSO5204 | Цифровой осциллограф, 200 МГц, 4 канала |
| MSO5354 | Цифровой осциллограф, 350 МГц, 4 канала |
| MSO5152-E | Цифровой осциллограф, 150 МГц, 2 канала |
