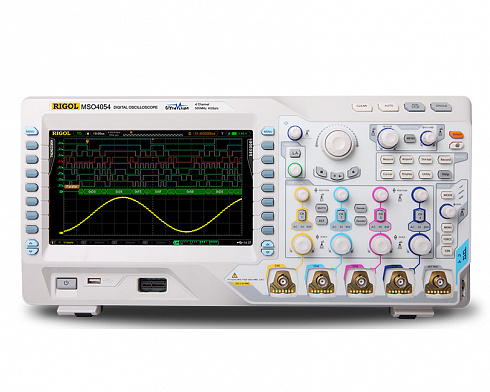

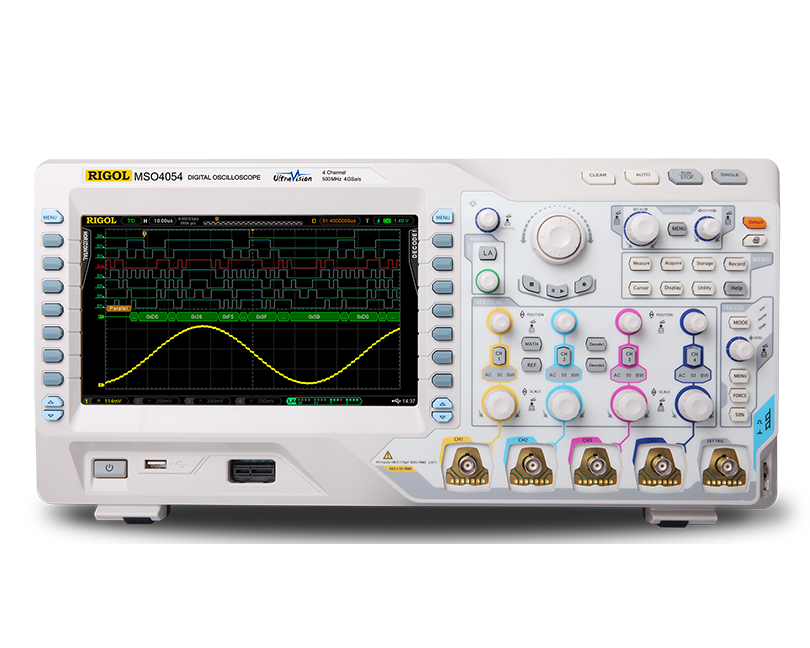

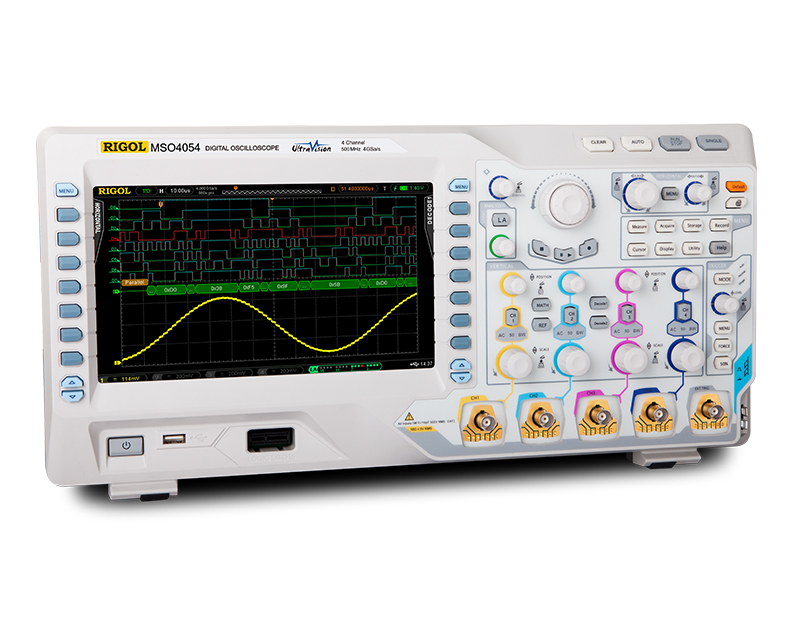

Серия DS / MSO4000 включает самое большое число моделей осциллографов RIGOL – 16. Максимальная полоса пропускания до 500 МГц, наличие двух- и четырехканальных моделей, инновационная технология UltraVision, в т.ч. глубина записи до 140 М точек и скорость захвата до 110 тысяч осц/с, запуск и декодирование I2C, SPI, RS-232, UART, CAN, FlexRay шин делают их оптимальным средством для проведения НИОКР, а наличие 16-ти канального логического анализатора (MSO4000) позволяет выполнять проектирование и анализ устройств со смешанными сигналами
Rigol MSO/DS4000 - это сочетание исключительных технических характеристик, широких возможностей по анализу сигналов и инновационных технологий, что позволяет использовать осциллограф Rigol MSO/DS4000 при разработке, отладке и диагностике цифровых и аналоговых устройств.
- Полоса пропускания до 500 МГц
- Количество аналоговых каналов – 2 или 4
- Частота дискретизации в реальном времени до 4 Гвыб/с
- Автоматический регистратор до 200 000 кадров
- 22 типа автоматических измерений со статистикой
- Широкий выбор математических операций
- Запуск и декодирование сигналов последовательных шин (I2C, SPI, RS-232, UART, CAN, FlexRay) – опция
- Логический анализатор 16 каналов (для моделей MSO)
- Одновременное отображение на экране цифровых и аналоговых сигналов
Оригинальная инновационная технология UltraVision компании Rigol объединяет в себе превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.
Расширенная система синхронизации в цифровом осциллографе Rigol MSO/DS4000 даёт возможность запуска по сигналам шин I²C, RS-232, SPI, CAN, USB.
Наличие в цифровых осциллографах Rigol MSO/DS4000 16-канального логического анализатора делает этот осциллограф эффективным инструментом для проектирования и анализа устройств со смешанными сигналами.
| DS4012 / MSO4012 | DS4014 / MSO4014 | DS4022 / MSO4022 | DS4024 / MSO4024 | DS4032 / MSO4032 | DS4034 / MSO4034 | DS4052 / MSO4052 | DS4054 / MSO4054 | |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц | ||||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| + внешний запуск | ||||||||
| Макс. частота дискретизации | 4 Гвыб/с (2 Гвыб/с на каждый канал) | |||||||
| Входной импеданс | 1 МОм || 14 пФ или 50 Ом | |||||||
| Макс. глубина записи | 140 М точек (70 М точек на канал) | |||||||
| Вертикальное разрешение | 8 бит, режим высокого разрешения 12 бит | |||||||
| Коэффициент отклонения | 1 мВ/дел…5 В/дел | |||||||
| Макс. скорость захвата осцил. | до 110 000 осц/с | |||||||
| Кол-во цифровых каналов | 16 (для моделей MSO) | |||||||
| Типы запуска | штатно: фронт, длительность, видео (в т.ч. 1080P, 1080i HDTV), скорость нарастания, рант, N фронт, шаблон, RS-232/UART, I2C, SPI, CAN, USB, FlexRay | |||||||

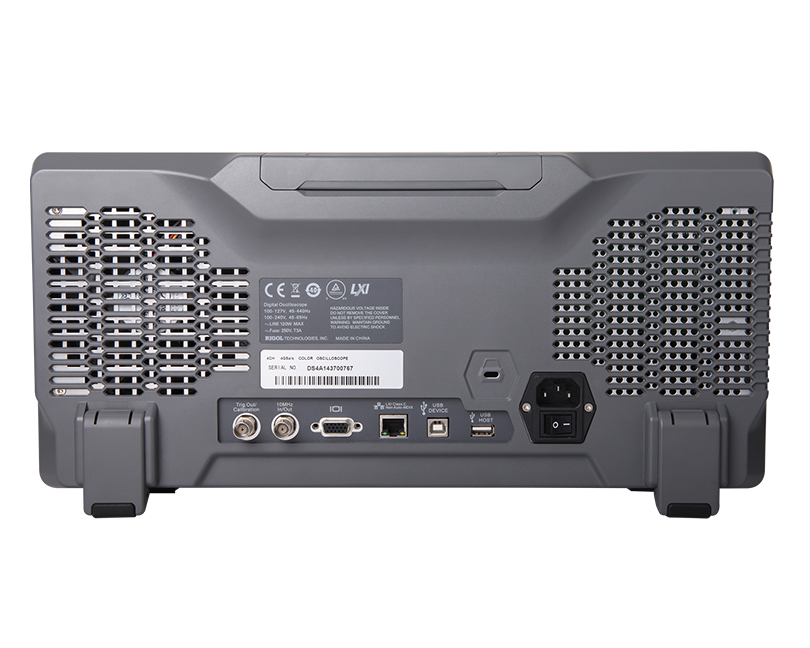

| Интерфейсы | 2 USB-host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output | |||||||
| Дисплей | цветной 9" TFT (800´480) WVGA | |||||||
| Опции | Описание |
| SD-RS232-DS4000 | Запуск и анализ сигналов последовательной шины RS232/UART |
| SD-I2C/SPI-DS4000 | Запуск и анализ сигналов последовательной шины I2C /SPI |
| SD-AUTO-DS4000 | Запуск и анализ сигналов последовательной шины CAN |
| SD-FlexRay-DS4000 | Запуск и анализ сигналов последовательной шины FlexRay |
| BW2T3-MSO/DS4000 | Увеличение полосы пропускания с 200 МГц до 350 МГц для MSO/DS402x |
| BW2T5-MSO/DS4000 | Увеличение полосы пропускания с 200 МГц до 500 МГц для MSO/DS402x |
| BW3T5-MSO/DS4000 | Увеличение полосы пропускания с 350 МГц до 500 МГц для MSO/DS403x |
| Аксессуары | Описание |
| RM-DS4000 | Комплект для монтажа в стойку |
| USB-GPIB | Преобразователь интерфейса USB в GPIB |
| T2R1000 | Адаптер интерфейса TekProbe |
| RP3500A | Пассивный высокоомный пробник 500 МГц |
| RPL2316 | 1 комплект пробника логического анализа для MSO |
| RP7150 | Активный дифференциальный пробник 1,5 ГГц |
| RP5600A | Пассивный высокоомный пробник 600 МГц |
| RP6150A | Пассивный пробник 1,5 ГГц |
| RP1300H | Пассивный высоковольтный пробник DC ~ 300 МГц CAT I 2000 V (DC+AC) CAT II 1500 V (DC+AC) |
| RP1010H | Высоковольтный пассивный пробник DC до 40 МГц DC: 0 до 10 кВ DC, AC: pulse ≤20 kVp-p, AC: sine wave ≤7 kVrms |
| RP1018H | Высоковольтный пассивный пробник DC до 150 МГц DC+AC Peak: 18 kV CAT II AC RMS: 12 kV CAT II |
| RP1001C | Токовый пробник DC до 300 кГц Max. input DC: ±100 A, AC P-P: 200 A, AC RMS: 70 A |
| RP1002C | Токовый пробник DC до 1 МГц Max. input DC: ±70 A, AC P-P: 140 A, AC RMS: 50 A |
| RP1003C | Токовый пробник DC до 50 МГц Max. input AC P-P: 50 A (Noncontinuous), AC RMS: 30 A |
| RP1004C | Токовый пробник DC до 100 МГц Max. input AC P-P: 50 A (Noncontinuous), AC RMS: 30 A |
| RP1005C | Токовый пробник DC до 10 МГц Макс. вход AC P-P: 300 A Не непрерывный 500 A (@pulse width ≤30 us), AC RMS: 150 A |
| RP1000P | Источник питания для токовых пробников RP1003C, RP1004C и RP1005C; поддержка до 4 каналов |
| RP1025D | Высоковольтный дифференциальный пробник 25 МГц Максимальное напряжение ≤1400 Vpp |
| RP1050D | Высоковольтный дифференциальный пробник 50 МГц Максимальное напряжение ≤7000 Vpp |
| RP1100D | Высоковольтный дифференциальный пробник 100 МГц Максимальное напряжение ≤7000 Vpp |
| Модели | Описание |
| MSO4012 | Цифровой осциллограф, 100 МГц, 2 + 16 цифровых канала |
| MSO4014 | Цифровой осциллограф, 100 МГц, 4 + 16 цифровых канала |
| MSO4022 | Цифровой осциллограф, 200 МГц, 2 + 16 цифровых канала |
| MSO4024 | Цифровой осциллограф, 200 МГц, 4 + 16 цифровых канала |
| MSO4032 | Цифровой осциллограф, 350 МГц, 2 + 16 цифровых канала |
| MSO4034 | Цифровой осциллограф, 350 МГц, 4 + 16 цифровых канала |
| MSO4052 | Цифровой осциллограф, 500 МГц, 2 + 16 цифровых канала |
| MSO4054 | Цифровой осциллограф, 500 МГц, 4 + 16 цифровых канала |
| DS4012 | Цифровой осциллограф, 100 МГц, 2 аналоговых канала |
| DS4014 | Цифровой осциллограф, 100 МГц, 4 аналоговых канала |
| DS4022 | Цифровой осциллограф, 200 МГц, 2 аналоговых канала |
| DS4024 | Цифровой осциллограф, 200 МГц, 4 аналоговых канала |
| DS4032 | Цифровой осциллограф, 350 МГц, 2 аналоговых канала |
| DS4034 | Цифровой осциллограф, 350 МГц, 4 аналоговых канала |
| DS4052 | Цифровой осциллограф, 500 МГц, 2 аналоговых канала |
| DS4054 | Цифровой осциллограф, 500 МГц, 4 аналоговых канала |
