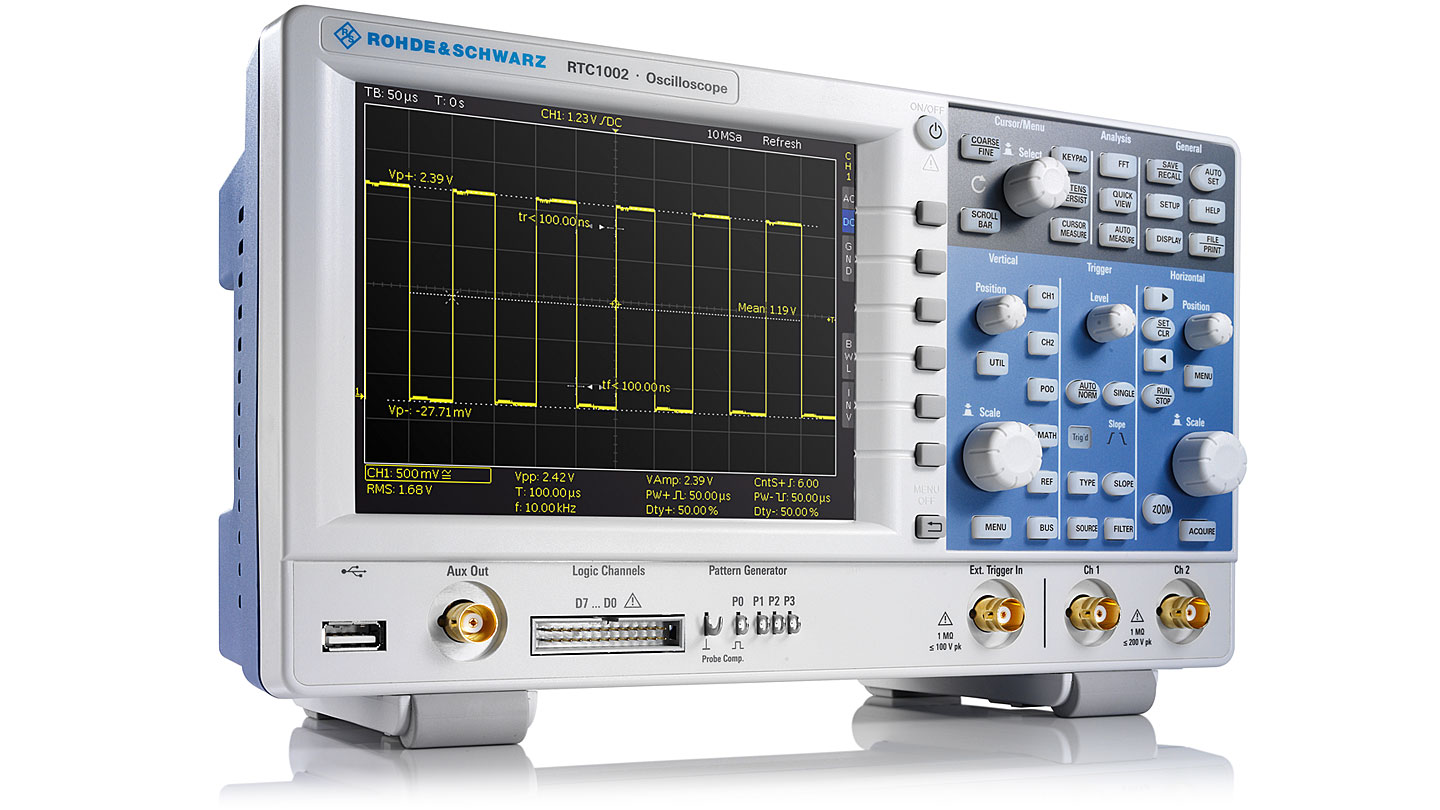

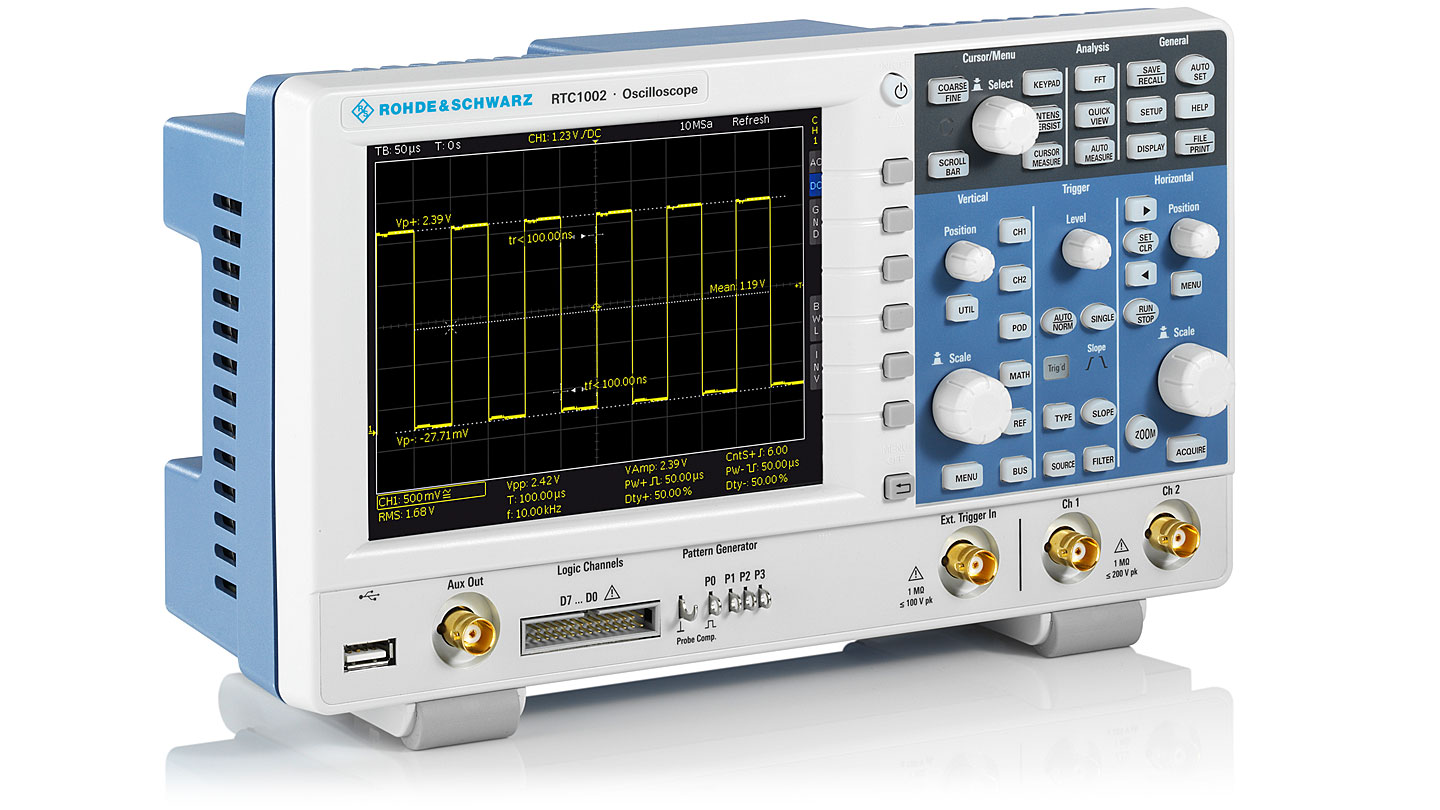

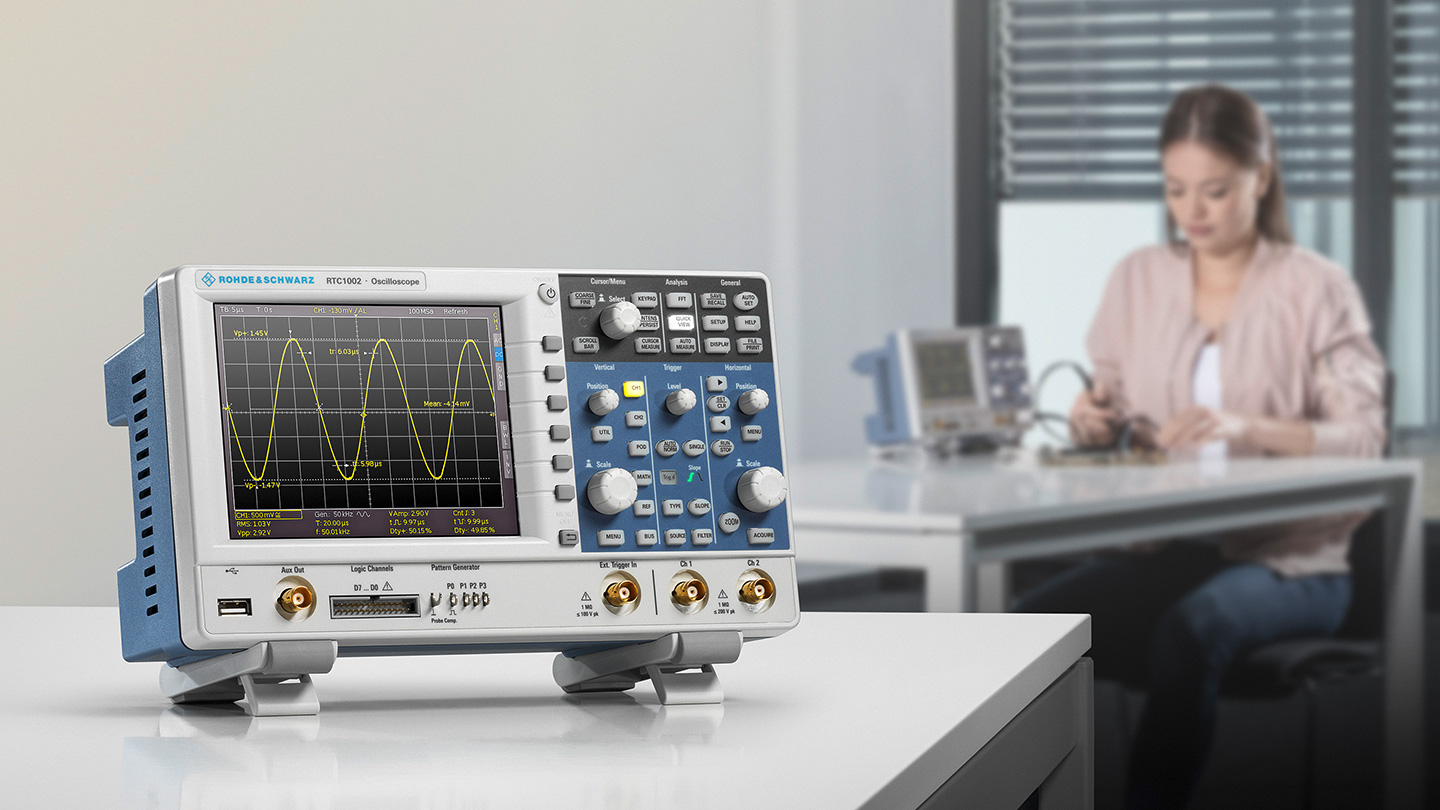

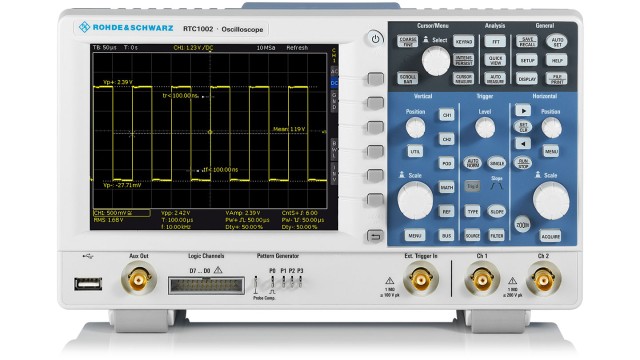

Осциллографы Rohde&Schwarz RTC1000 с полосой пропускания от 50 МГц до 300 МГц
Подробнее
Описание
Высокая чувствительность, многофункциональность и отличная цена — этим отличается осциллограф R&S®RTC1000.
Большой набор функций осциллографа адресован самой широкой группе пользователей — от разработчиков встраиваемых систем до специалистов по обслуживанию и преподавателей. Современная высокопроизводительная техника в чрезвычайно тихом конструктивном исполнении отвечает высоким требованиям сегодняшних клиентов. Широкий спектр опций модернизации осциллографов данной серии обеспечивает настоящую защиту ваших инвестиций.
Осциллограф R&S®RTC1000 представляет собой прибор «10-в-одном»: он объединяет в себе функции осциллографа, логического анализатора, анализатора протоколов, анализатора частот, генератора шаблонов, функционального генератора, цифрового вольтметра, частотомера и тестера компонентов.
Характеристики
| Система вертикального отклонения | ||
| Количество каналов | 2 | |
|
Полоса пропускания (–3 дБ) |
R&S®RTC1002 (с R&S®RTC-B220/-B221/-B222/-B223) |
50 МГц, 70 МГц, 100 МГц, 200 МГц, 300 МГц |
| Время нарастания (расчетное) | R&S®RTC1002 R&S®RTC-B220/-B221/-B222/-B223) | 7 нс, 5 нс, 3,5 нс, 1,75 нс, 1,15 нс |
| Входной импеданс | 1 MΩ ± 2 % || 14 пФ ± 2 пФ | |
| Входная чувствительность | при максимальной полосе пропускания во всех диапазонах | От 1 мВ/дел до 10 В/дел |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5°C после саморегулировки | |
| входная чувствительность во всех диапазонах | 3 % | |
| Система сбора данных | ||
|
Максимальная частота дискретизации (в реальном масштабе времени) |
1 млрд отсчетов/с, 2 млрд отсчетов в режиме чередования | |
| Память для собранных данных | 1 млн отсчетов; 2 млн отсчетов в режиме чередования | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 1 нс/дел до 100 с/дел | |
| Система запуска | ||
| Типы запуска | стандартно | по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
| опция | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
| Функции анализа и измерений | ||
| Функция быстрого вывода QuickView | при нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются | размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
| Автоматизированные измерения | длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза | |
| Математические операции с сигналом | сложение, вычитание, умножение, деление, БПФ | |
| Опция MSO | ||
| Цифровые каналы | 8 (1 логический пробник) | |
| Частота дискретизации | 1 млрд отсчетов/с | |
| Память для собранных данных | 1 млн отсчетов | |
| Опция генератора сигналов | ||
| Разрешающая способность, частота дискретизации | 8 бит, 978 тыс. отсчетов/с | |
| Амплитуда | высокое Z; 50 Ом | от 60 мВ до 6 В (Vразмах); от 30 мВ до 3 В (Vразмах) |
| Смещение постоянной составляющей | синусоидальный | от 0,1 Гц до 50 кГц |
| импульсный/прямоугольный и пилообразный/треугольный | от 0,1 Гц до 10 кГц | |
| опция 4-разрядного генератора цифровых последовательностей (шаблонов) | ||
| Программируемый шаблон | интервал дискретизации | от 20 нс до 42 с, выше/ниже |
| объем памяти | 2048 отсчетов | |
| 4-разрядный счетчик | частота | От 100 мГц до 50 МГц |
| Меандр | частота | От 1 мГц до 500 кГц |
| Цифровой вольтметр | ||
| Измерения | Постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение | до 3 разрядов |
| Частотомер | ||
| Разрешение | 5 разрядов | |
| Общие данные | ||
| Экран | 6,5 дюйма, цветной VGA-дисплей (640 × 480 пикселей) | |
| Интерфейсы | 1 x USB-хост, USB-устройство, LAN | |
| Акустический шум | максимальный уровень звукового давления на расстоянии 0,3 м | 30,4 дБ(A) |
| Габариты | Ш × В × Г | 285 × 175 × 140 мм |
| Масса | 1,7 кг | |
Документы
Описание
| Опции | Описание |
| R&S® RTC-B220 | Upgrade of R&S®RTC1002 to 70 MHz bandwidth |
| R&S® RTC-B221 | Upgrade of R&S®RTC1002 to 100 MHz bandwidth |
| R&S® RTC-B222 | Upgrade of R&S®RTC1002 to 200 MHz bandwidth |
| R&S® RTC-B223 | Upgrade of R&S®RTC1002 to 300 MHz bandwidth |
| R&S® RTC-B1 | Mixed signal upgrade for non-MSO models, 300 MHz |
| R&S® RTC-B6 | Waveform generator |
| R&S® RTC-K1 | I2C/SPI serial triggering and decoding |
| R&S® RTC-K2 | UART/RS-232/RS-422/RS-485 serial triggering and decoding |
| R&S® RTC-K3 | CAN/LIN serial triggering and decoding |
| R&S® RTC-PK1 | Application bundle, consists of the following options: R&S®RTC-K1, R&S®RTC-K2, R&S®RTC-K3, R&S®RTC-B6 |
| R&S® RT-ZP03 | 300 MHz, 10 MHz, 10:1/1:1, 10 MQ/1 MQ, 400 V, 12 pF/82 pF |
| R&S® RT-ZP05S | 500 MHz, 10 MQ, 10:1, 300 V, 10 pF, 5 mm |
| R&S® RTM-ZP10 | 500 MHz, 10 MQ, 10:1, 400 V, 9.5 pF |
| R&S® RT-ZP1X | 38 MHz, 1 MQ, 1:1, 55 V, 39 pF |
| R&S® RT-ZH03 | 250 MHz, 100:1, 100 MQ, 850 V, 6.5 pF |
| R&S® RT-ZH10 | 400 MHz, 100:1,50 MQ, 1000 V, 7.5 pF |
| R&S® RT-ZH11 | 400 MHz, 1000:1, 50 MQ, 1000 V, 7.5 pF |
| R&S® RT-ZC02 | 20 kHz, AC/DC, 10 A/1000 A |
| R&S® RT-ZC03 | 100 kHz, AC/DC, 30 A |
| R&S® RT-ZC10 | 10 MHz, AC/DC, 150 A |
| R&S® RT-ZC20 | 100 MHz, AC/DC, 30 A |
| R&S® RT-ZC30 | 120 MHz, AC/DC, 5 A |
| R&S® RT-ZA13 | Power supply for current probes |
| R&S® RT-ZD01 | 100 MHz, 1000:1/100:1, 8 MQ, 1000 V (RMS), 3.5 pF |
| R&S® RT-ZD02 | 200 MHz, 10:1, 1 MQ, 20 V diff., 3.5 pF |
| R&S® RT-ZL03 | Active 8 channel logic probe |
| R&S® HZ22 | Feedthrough termination 50 Q |
| R&S® RT-ZA11 | Adapter BNC/banana |
| R&S® RT-ZA19 | Probe pouch |
| R&S® RTC-Z3 | Soft case, for R&S®RTC1002 oscilloscope and accessories |
| R&S® ZZA-RTC1K | Rackmount kit |
Модели
| Модели | Описание |
| R&S RTC1002 | Осциллограф полоса пропускания 300 МГц, каналы 2, част. дискр. 2 Гвыб, длина записи, 2 Мвыб + 8 цифр. каналы |
| R&S RTC1002 + RTC-B220 | Осциллограф полоса пропускания 200 МГц, каналы 2, част. дискр. 2 Гвыб, длина записи, 2 Мвыб + 8 цифр. каналы |
| R&S RTC1002 + RTC-B221 | Осциллограф полоса пропускания 100 МГц, каналы 2, част. дискр. 2 Гвыб, длина записи, 2 Мвыб + 8 цифр. каналы |
| R&S RTC1002 + RTC-B222 | Осциллограф полоса пропускания 70 МГц, каналы 2, част. дискр. 2 Гвыб, длина записи, 2 Мвыб + 8 цифр. каналы |
| R&S RTC1002 + RTC-B223 | Осциллограф полоса пропускания 50 МГц, каналы 2, част. дискр. 2 Гвыб, длина записи, 2 Мвыб + 8 цифр. каналы |
