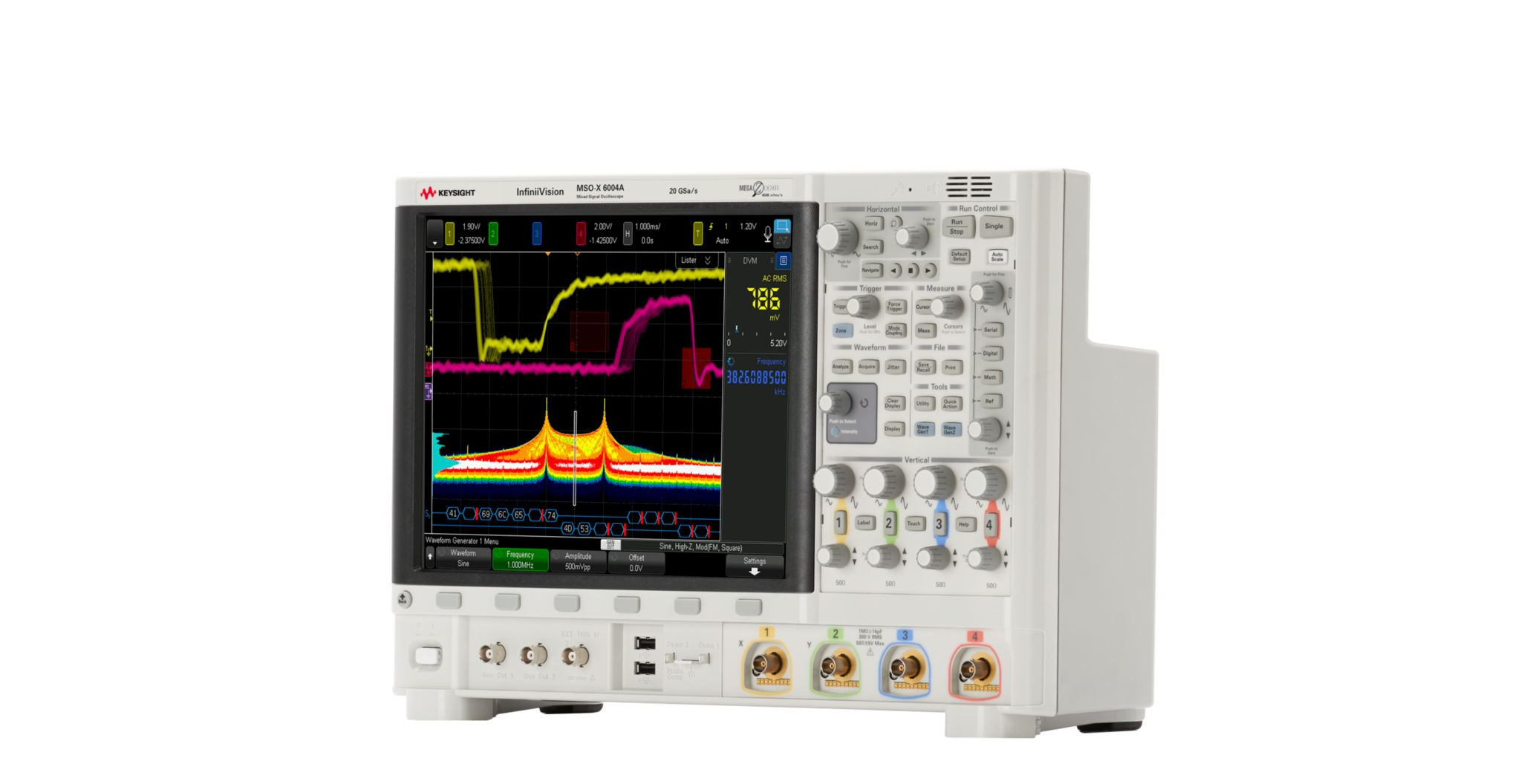

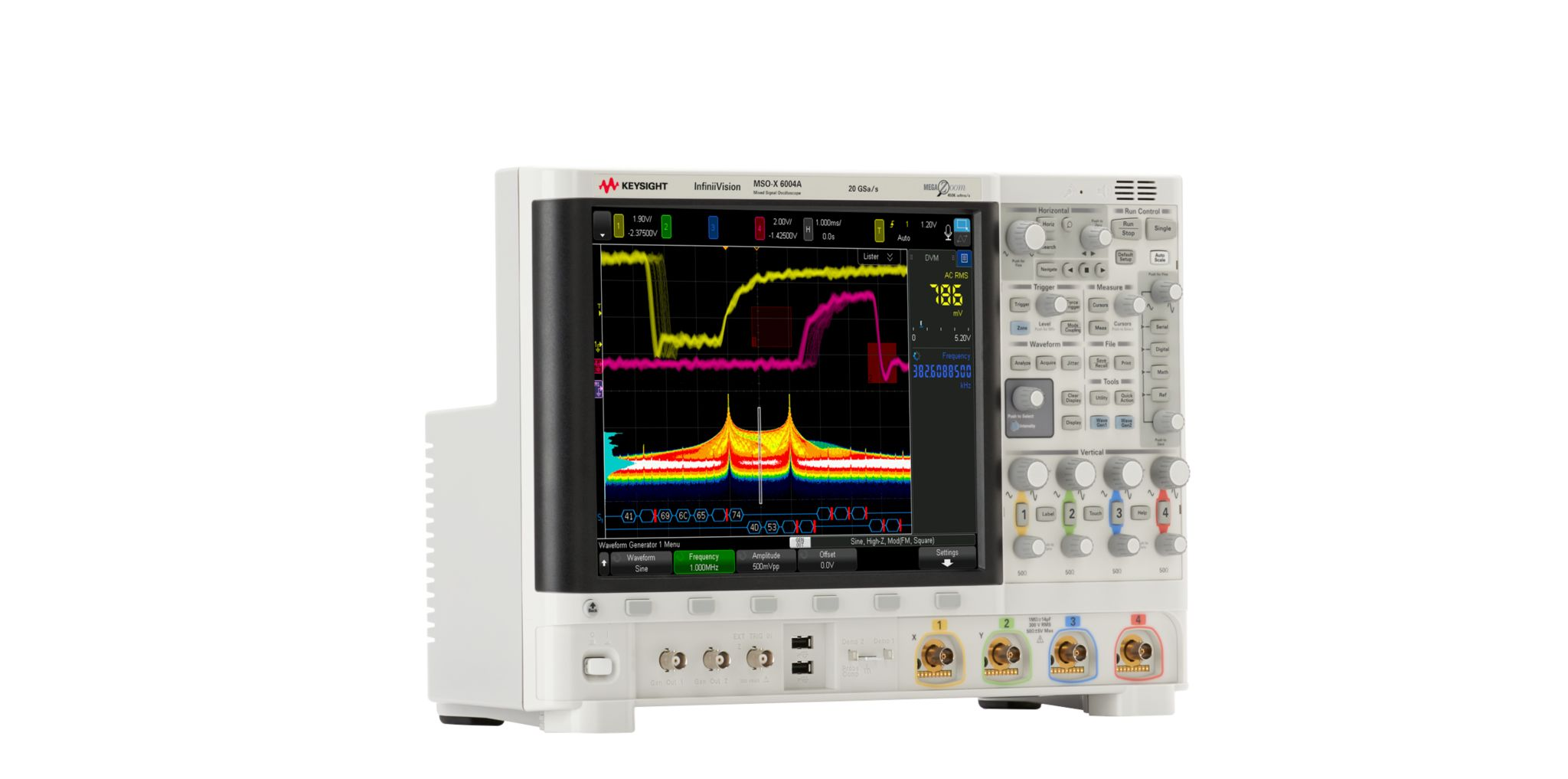

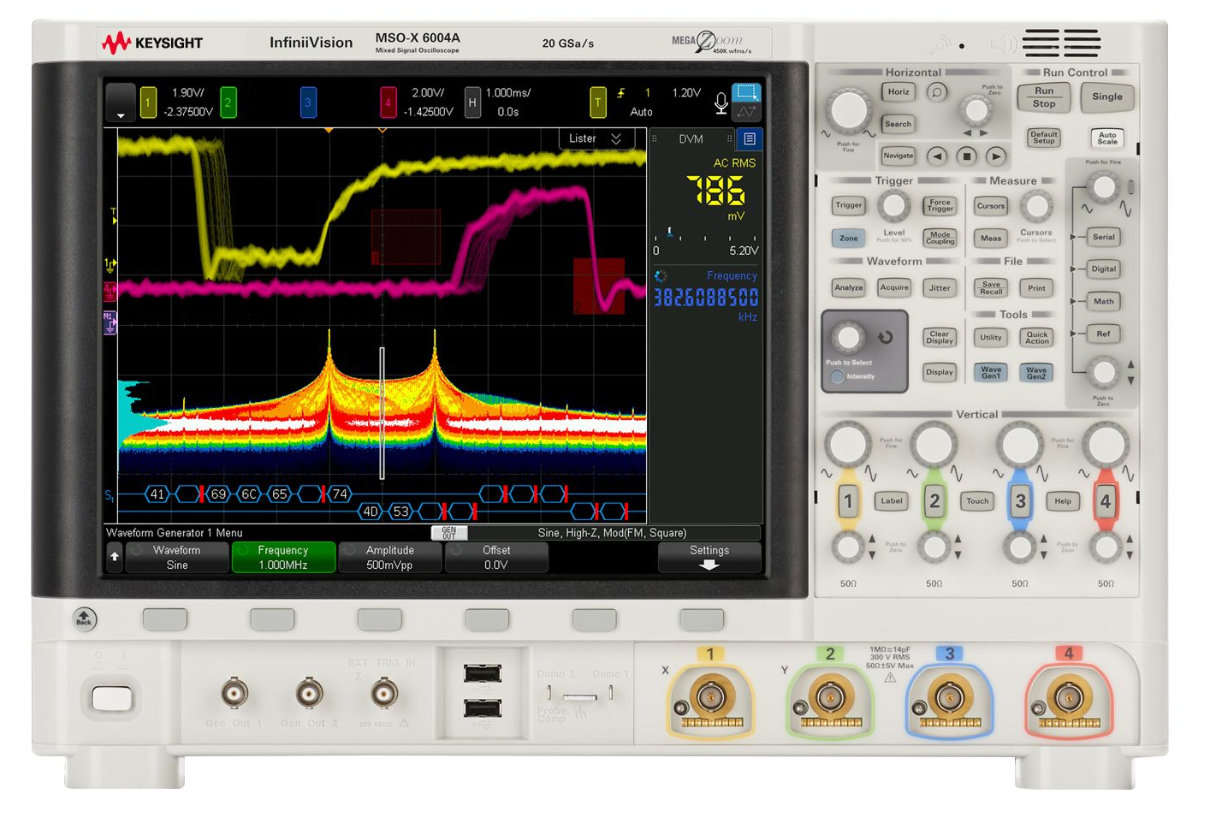

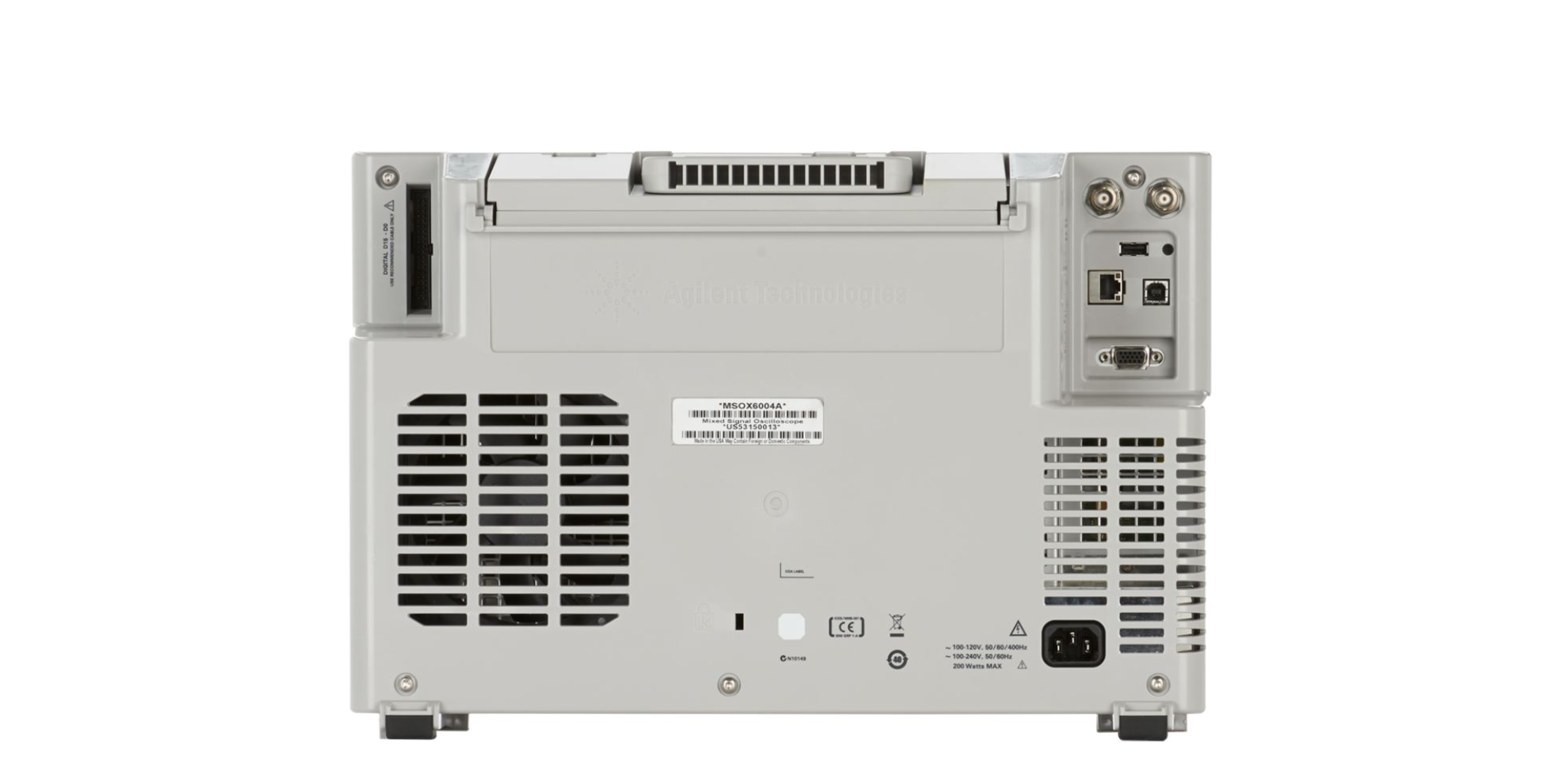

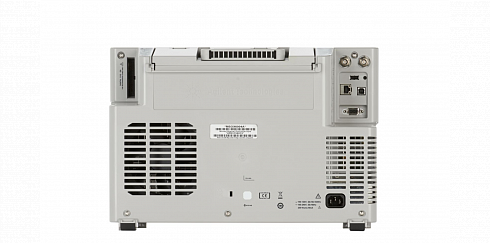

Осциллографы Keysight серии InfiniiVision 6000X с верхней границей полосы пропускания от 1 ГГц до 6 ГГц
Подробнее
Описание
Цифровые осциллографы InfiniiVision серии 6000X являются самыми совершенными в семействе InfiniiVision. Благодаря широким функциональным возможностям, таким как построение гистограмм и глазковых диаграмм и анализ джиттера, эти осциллографы позволяют выполнять более глубокий анализ сигналов. В отличие от других осциллографов приборы серии 6000X обеспечивают очень удобное использование этих возможностей. Интуитивно понятный пользовательский интерфейс на основе сенсорного экрана, голосовое управление и функция запуска касанием по выделенной зоне упрощают выполнение самых сложных задач.
- Анализ более высокочастотных сигналов за счет верхней границы полосы пропускания от 1 ГГц до 6 ГГц
- Выделение сигналов в течение нескольких секунд с помощью уникальной функции запуска касанием по выделенной зоне
- Более высокая точность измерений благодаря чрезвычайно низкому уровню собственных шумов: от 115 мкВ (СКЗ) при коэффициенте отклонения 1 мВ/дел. и полосе пропускания 1 ГГц
- Сокращение времени анализа сигналов последовательных шин с помощью опций аппаратного декодирования протоколов последовательных шин
- Возможность моделирования с помощью расширенных математических функций и встроенного двухканального генератора сигналов произвольной формы WaveGen (опция)
- Более глубокий анализ сигналов с использованием функций расширенного анализа джиттера, графиков погрешности временного интервала (TIE), гистограмм и глазковых диаграмм
Осциллографы серии InfiniiVision 6000X имеют самые широкие возможности для анализа сигналов:
- Анализ наиболее сложных фрагментов сигнала с использованием режима сегментированной памяти и тестирования на соответствие маске
- Функция запуска касанием по выделенной зоне позволяет упростить выполнение самых сложных видов запуска
- Повышение эффективности использования осциллографа благодаря интеграции возможностей семи приборов в одном корпусе: осциллографа, анализатора частотной характеристики, логического анализатора / осциллографа смешанных сигналов (модели MSO), анализатора протоколов последовательных шин, двухканального генератора сигналов произвольной формы WaveGen, цифрового вольтметра и частотомера
- Защита инвестиций за счет возможности полной модернизации в любое время, включая расширение полосы пропускания, интеграцию функций нескольких приборов в одном корпусе и использование наиболее современных прикладных программ
- Автоматизация испытаний и сбора данных с помощью стандартного программного обеспечения BenchVue
Характеристики
| Технические характеристики | DSOX6002A | MSOX6002A | DSOX6004A | MSOX6004A |
| Полоса пропускания | Опции от 1 до 6 ГГц | |||
| Число каналов | 2 | 2 + 16 | 4 | 4 + 16 |
| Память | 4 Мвыб и сегментированная память в стандартной конфигурации | |||
| Макс. частота дискретизации | 20 Гвыб/с (половина каналов), 10 Гвыб/с (все каналы) | |||
| Встроенные приборы | Цифровые каналы, анализатор сигналов последовательных шин, встроенный двухканальный генератор WaveGen, анализатор АЧХ, встроенный цифровой вольтметр, встроенный 10-разрядный частотомер с сумматором | |||
| Уровень собственных шумов | 210 мкВ ср.кв. при чувствительности 1 мВ/дел. на частоте 6 ГГц, 115 мкВ ср.кв. при чувствительности 1 мВ/дел. на частоте 1 ГГц | |||
| Опции анализа сигналов последовательных шин | I2C, SPI, UART, CAN/CAN FD/CAN-dbc, LIN/LIN на уровне символов, FlexRay, SENT, I2S, MIL-STD1553, ARINC429, USB 2.0, CXPI, Manchester/NRZ, USB PD | |||
| Запуск | Касанием участка осциллограммы, по фронту, по двум последовательным фронтам, по длительности импульса, по кодовому слову, по логической функции ИЛИ, по времени нарастания/спада, по N-му импульсу в пакете, по ранту, по времени установления и удержания, по видеосигналу (HDTV) (опция) и сигналам последовательных шин (опция) | |||
Документы
Описание
| Опции | Описание |
| DSOX6B10T252BW | Расширение полосы пропускания с 1 ГГц до 2,5 ГГц для 2-х канальной модели |
| DSOX6B10T402BW | Расширение полосы пропускания с 1 ГГц до 4 ГГц, 2-х канальной модели |
| DSOX6B10T602BW | Расширение полосы пропускания с 1 ГГц до 6 ГГц, 2-х канальной модели |
| DSOX6B10T254BW | Расширение полосы пропускания с 1 ГГц до 2,5 ГГц для 4-х канальной модели |
| DSOX6B10T404BW | Расширение полосы пропускания с 1 ГГц до 4 ГГц для 4-х канальной модели |
| DSOX6B10T604BW | Расширение полосы пропускания с 1 ГГц до 6 ГГц для 4-х канальной модели |
| DSOX6APPBNDL | Включает опции измерительные: DSOX6JITTER, DSOX6WAVEGEN2, DSOX6PWR, DSOX6FRA, DSOX6MASK, DSOX6USBSQ, DSOX6VID; запуск и анализ шин: DSOX6EMBD, DSOX6COMP, DSOX6USBFL, DSOX6USBH, DSOX6AUTO, DSOX6SENSOR, DSOX6FLEX, DSOX6AUDIO, DSOX6AERO, DSOX6CXPI, DSOX6NRZ, DSOX6UPD |
| DSOX6AUDIO | Запуск и анализ шин I2S |
| DSOX6AUTO | Запуск и анализ шин CAN/LIN |
| DSOX6COMP | Запуск и анализ шин RS232/UART |
| DSOX6CXPI | Запуск и анализ CXPI |
| DSOX6EMBD | Запуск и анализ шин I2C, SPI |
| DSOX6FLEX | Запуск и анализ шин Flexray |
| DSOX6FRA | Частотный анализатор |
| DSOX6JITTER | Анализ джиттера и восстановление сигнала тактовой частоты |
| DSOX6MASK | Тестирование по маске |
| DSOX6NRZ | Запуск и анализ протокола Manchester/NRZ |
| DSOX6PWR | Анализ электрической мощности |
| DSOX6SENSOR | Запуск и анализ SENT (Single Edge Nibble Transmission) |
| DSOX6UPD | Запуск и анализ USB-PD |
| DSOX6USBFL | Запуск и анализ Full/ Low USB 2.0 |
| DSOX6USBH | Запуск и анализ USB 2.0 Hi-Speed |
| DSOX6USBSQ | Анализ качества сигнала USB 2.0 |
| DSOX6VID | Расширенный анализ Видео/ТВ сигналов для серии 4000 X |
| DSOX6WAVEGEN2 | Wavegen 2-х канальный 20 МГц генератор функций |
| DSOX6000-AKT | Русскоязычная интерфейсная накладка на фронтальную панель осциллографа |
| MSOX6000-AKT | Русскоязычная интерфейсная накладка на фронтальную панель осциллографа |
Модели
| Модели | Описание |
| DSOX6002A | Осциллограф 6000 X серия, полоса пропускания 1 ГГц, 20 Гвыб/с, 2 канала (апгрейд до 6 ГГц) |
| DSOX6004A | Осциллограф 6000 X серия, полоса пропускания 1 ГГц, 20 Гвыб/с, 4 канала (апгрейд до 6 ГГц) |
| MSOX6002A | Осциллограф смешанных сигналов 6000 X серия, полоса пропускания 1 ГГц, 20 Гвыб/с, 2 канала (апгрейд до 6 ГГц) |
| MSOX6004A | Осциллограф от 1 ГГц до 6 ГГц, 4 аналоговых и 16 цифровых каналов |
