Снят с производства

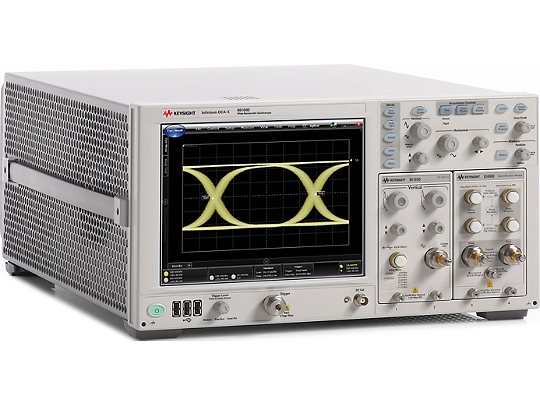

Широкополосный осциллограф Keysight 86100D Infiniium DCA-X с функциями рефлектометра во временной области и анализа ФАПЧ
Подробнее
Описание
Осциллограф Keysight 86100D DCA-X объединяет функции точного анализа сигналов, измерения джиттера, рефлектометра во временной области и измерения S-параметров с простотой однокнопочного управления. Прецизионный анализатор сигналов Keysight 86108B позволяет измерять сверхмалый джиттер с помощью встроенной аппаратной схемы восстановления тактовой частоты, позволяющей точно анализировать системы ФАПЧ. Дифференциальные TDR/TDT-модули Keysight 54754A и N1055A выполняют измерения импеданса и перекрёстных помех в режиме реального времени.
Основные возможности и технические характеристики
- Полоса пропускания: более 100 ГГц
- Возможность конфигурирования базового блока для анализа электрических и оптических сигналов и измерения параметров отражения и передачи во временной области и S-параметров
- Быстрое и точное измерение параметров джиттера благодаря сверхнизкому пороговому значению джиттера (100 фс СКЗ) и шума (250 мкВ)
- Более 50 встроенных стандартизованных масок с функцией автоматического анализа попадания сигнала в пределы маски
- Параллельное измерение характеристик нескольких сигналов, захват и анализ до 16 сигналов одновременно
- Защита инвестиций за счет возможности модернизации и благодаря обратной совместимости базовых блоков
Характеристики
| Характеристика | Значение |
| Полоса пропускания / Полоса анализа | более 100 ГГц |
| Размер дисплея | 26,4 см (10,4 дюйма) |
| Поддерживаемые скорости передачи данных | от 50 Мбит/с до более чем 80 Гбит/с в 16 каналах одновременно |
| Тип входного разъема | - |
| Тип модуля | Оптический |
| Электрический | |
| Рефлектометр во временной области | |
| Приложения | Приложения, задаваемые пользователем, Оптический передатчик, 100GBASE-CR10 (IEEE 802.3ba), 100GBASE-CR4 (IEEE 802.3bj), 100GBASE-KR4, 10GBASE-KR (IEEE 802.3ap), 40GBASE-CR4, 40GBASE-KR4 (IEEE 802.3bj), CAUI, OIF CEI 3.1, SFF8431, XLAUI, nPPI (IEEE 802.3ba) |
| Операционная система | Windows 10 |
| Стробоскопические | Да |
Документы
Keysight 86100D Спецификация
5.8 Мб
Описание
| Опции | Описание |
| 86100D-061 | MATLAB - базовый пакет для анализа |
| 86100D-062 | MATLAB - Стандартный пакет для анализа |
| 86100D-090 | Съемный жесткий диск |
| 86100D-092 | Встроенный жесткий диск (опция по умолчанию) |
| 86100D-200 | Расширенный анализ джиттера |
| 86100D-201 | Расширенный анализ формы сигнала |
| 86100D-202 | Расширенный анализ импеданса и S-параметров |
| 86100D-300 | Расширенный амплитудный анализ/Rin/Q-фактор |
| 86100D-401 | Расширенный анализ глазковой диаграммы |
| 86100D-902 | Шнур питания |
| 86100D-9FP | PAM-N прикладное ПО анализа |

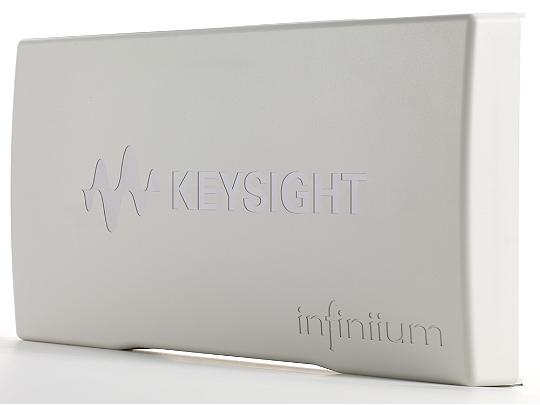

| 86100D-AFP | Заглушка на панель |
| 86100D-AX4 | Комплект для монтажа в стойку без ручек |
| 86100D-AXE | Комплект для монтажа в стойку с ручками |

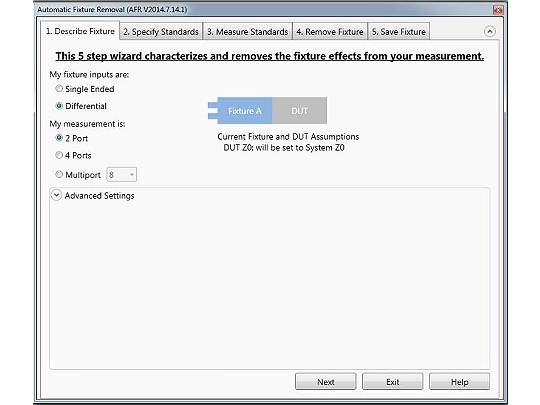

| 86100D-BFP | Функция автоматической компенсации тестовой оснастки в режиме TDR |
| 86100D-EFP | Функция Flex Eye - независимый канал захвата и управления |
| 86100D-ETR | Расширенная функция триггера, 13 ГГц полоса, последовательность и модуль триггера |
| 86100D-GPI | GPIB-карта интерфейс |
| 86100D-GPN | GPIB-карта интерфейса отсутствует |
| 86100D-PTB | Встроенный прецизионный опорный генератор |
| 86100D-RMKT | Запрос б/у продукта |
| 86100D-STR | Стандартный триггер 3.2 ГГц полоса |
| 86100DT-200 | Расширенный анализ джиттера |
| 86100DT-201 | Рашсиренный анализ формы сигнала |
| 86100DT-202 | Расширенный анализ импеданса и S-параметров |
| 86100DT-300 | Расширенный анализ амплитулы/RIN/Q-фактора |
| 86100DT-401 | Расширенный анализ глазковой диаграммы |
| 86105C | Модуль, 9 ГГц оптический / 20 ГГц электрический, 750 - 1650 нм - SMF и MMF |
| 86105D | Модуль, 20 ГГц оптический / 35 ГГц электрический, 750 - 1650 нм SMF и MMF |
| 86108B | Прецизионный анализатор формы сигнала |
| 86108B-216 | Поддерживаемая скорость сигнала: 50 Мб/с - 16 Гб/с |
| 86108B-232 | Поддерживаемая скорость сигнала: 50 Мб/с - 32 Гб/с |
| 86108B-300 | Перестраиваемый Loop Bandwidth для восстановления тактовой частоты |
| 86108B-400 | Дополнительный вход восстановления тактовой частоты |
| 86108B-A23 | Два адаптера, 2.4мм (f) - 3.5 мм (f) |
| 86108B-CA2 | Согласованная пара кабельных сборок, 2.4 мм - 2.4 мм 24 дюйма |
| 86108B-CA3 | Согласованная пара кабельных сборок, 2.92 мм(M) - 2.92 мм(M) 0,5 м длина |
| 86108B-DC2 | 2 шт. DC блок 2.4 мм 16 В 50 кГц - 50 ГГц |
| 86108B-DC3 | 2 шт. DC блок 3.5 мм 16 В 50 кГц - 26.5 ГГц |
| 86108B-HBW | 50 ГГц полоса пропускания, 2 канала электрические |
| 86108B-JSA | Анализ спектра джиттера и эмуляция восстановления тактовой частоты |
| 86108B-LBW | 35 ГГц полоса пропускания, 2 канала электрические |
| 86108B-PT2 | 2 шт. Фазовый триммер для внешней подстройки фазы, 2.4 мм |
| 86108B-PT3 | 2 шт. Фазовый триммер для внешней подстройки фазы, SMA(f)-SMA(f) |
| 86108B-PTB | Прецизионный опорный генератор, сверхнизкий собственный джиттер |
| 86112A | Модуль 20 ГГц двухканальный электрический |
| 86112A-HBW | Гарантированная полоса пропускания 30 ГГц |
| 86115D | Многопортовый оптический модуль, 20 ГГц полоса пропускания, 750 - 1650 нм SMF и MMF |
| 86115D-002 | Двухканальный 20 ГГц оптический модуль 750-1650 нм для SM и MM |
| 86115D-004 | Четырехканальный 20 ГГц оптический модуль 750-1650 нм для SM и MM |
| 86115D-102 | Двухканальный, 8.5 Гб/с и 9.953 - 11.317 Гб/с фильтры |
| 86115D-104 | Четырехканальный оптический модуль, 8.5 Гб/с и 9.953 - 11.317 Гб/с фильтры |
| 86115D-142 | Двухканальный оптический модуль 14.025 Гб/с фильтры |
| 86115D-144 | Четырехканальный оптический модуль, 14.025 Гб/с фильтр |
| 86115D-168 | 25 Гб/с TDEC фильтр |
| 86115D-206 | Дополнительный 20.625 Гб/с фильтрr. 15 Гб/с фильтр удаляется |
| 86115D-282 | Двухканальный 28 ГГц оптический модуль 750-1650 нм для SM и MM |
| 86115D-IRC | Измерение импульсной характеристики оптического канала и предоставление данных для использования с 86100, чтобы обеспечить идеальную характеристики канала |
| 86116C | Модуль 40-65 ГГц оптический / 80 ГГц электрический, 1300 - 1620 нм |
| 86116C-025 | 40 ГГц оптический / 80 ГГц электрические каналы, 17.0/25.8/27.7 Гб/с опорный приемник |
| 86116C-041 | 65 ГГц оптический / 80 ГГц электрический каналы, 39.8/41.25/43.0 Гб/с опорный приемник |
| 86116C-201 | Кабельная сборка полужесткая 15 см 1.85 мм |
| 86116C-IRC | Измерение импульсной характеристики оптического канала и предоставление данных для использования с 86100, чтобы обеспечить идеальную характеристики канала |
| N1076B | Модуль восстановления электрического тактового сигнала |
| N1076B-216 | Поддерживаемые скорости передачи данных: 125 МБод - 16 ГБод |
| N1076B-232 | Поддерживаемые скорости передачи данных: 125 МБод - 32 Гбод |
| N1076B-264 | Поддерживаемые скорости передачи данных: 125 МБод - 64 ГБод |
| N1077A | Модуль восстановления оптического/электрического тактового сигнала |
| N1077A-216 | Поддерживаемые скорости передачи данных: 50 Мбод - 16 ГБод |
| N1077A-232 | Поддерживаемые скорости передачи данных: 50 Мбод - 32 ГБод |
| N1078A | Модуль восстановления оптического/электрического тактового сигнала |
| N1078A-225 | Поддерживаемые скорости передачи данных: 25 Гбод - 29 ГБод |
| N1078A-253 | Поддерживаемые скорости передачи данных: 53 Гбод - 58 Гбод |

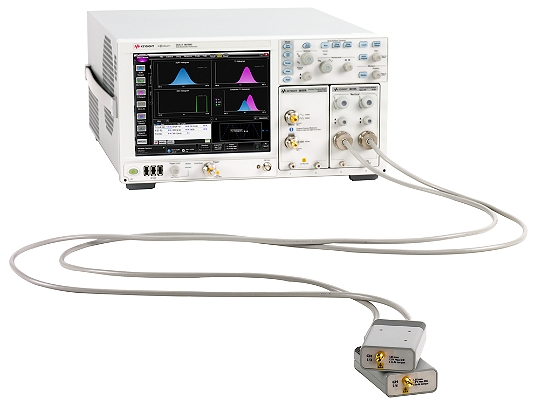

| N1046A | Электрический модуль с выносными измерительными головками, 1/2/4 порта, 75/85/100 ГГц |
| N1046A-11F | 100 ГГц, 1 канал, 1 мм, Розетка |
| N1046A-12F | 100 ГГц, 2 канала, 1 мм, Розетка |
| N1046A-14F | 100 ГГц, 4 канала, 1 мм, Розетка |
| N1046A-71F | 75 ГГц, 1 канал, 1 мм, Розетка |
| N1046A-72F | 75 ГГц, 2 канала, 1 мм, Розетка |
| N1046A-74F | 75 ГГц, 4 канала, 1 мм, Розетка |
| N1046A-81F | 85 ГГц, 1 канал, 1 мм, Розетка |
| N1046A-82F | 85 ГГц, 2 канала, 1 мм, Розетка |
| N1046A-84F | 85 ГГц, 4 канала, 1 мм, Розетка |
| N1090A | Высокоточное экономичное решение для анализа оптических сигналов DCA-M |
| N1090A-140 | Опорные фильтры приемника для 1.244/1.25/1.229 ГБ/с |
| N1090A-160 | Опорные фильтры приемника для 2.458/2.488/2.5 ГБ/с |
| N1090A-180 | Опорные фильтры приемника для 3.072/3.125 ГБ/с |
| N1092A | Стробоскопический осциллограф 30 ГГц один оптический канал |
| N1092A-200 | ПО улучшенного анализа джиттера |
| N1092A-201 | Улучшенный анализ формы сигнала |
| N1092A-206 | Добавление опорного приемника 20.6 ГБ/с |
| N1092A-280 | Фильтры 25 - 29 Гбод |
| N1092A-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1092A-30A | Конфигурация с полосой пропускания 30 ГГц |
| N1092A-401 | Улучшенный анализ глазковых диаграмм |
| N1092A-500 | Productivity Package, Fixed Perpetual License |
| N1092A-9FP | ПО анализа PAM-N |
| N1092A-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1092A-FS1 | Быстрая частота дискретизации |
| N1092A-IRC | Коррекция импульсной характеристики |
| N1092A-LOJ | Низкий джиттер опорного генератора |
| N1092A-PLK | Аппаратная опция Pattern lock trigger |
| N1092B | Стробоскопический осциллограф 30 ГГц два оптических канала |
| N1092B-200 | ПО улучшенного анализа джиттера |
| N1092B-201 | Улучшенный анализ формы сигнала |
| N1092B-206 | Добавление опорного приемника 20.6 ГБ/с |
| N1092B-280 | Фильтры 25 - 29 Гбод |
| N1092B-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1092B-30A | Конфигурация с полосой пропускания 30 ГГц |
| N1092B-401 | Улучшенный анализ глазковых диаграмм |
| N1092B-500 | Productivity Package, Fixed Perpetual License |
| N1092B-9FP | ПО анализа PAM-N |
| N1092B-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1092B-FS1 | Быстрая частота дискретизации |
| N1092B-IRC | Коррекция импульсной характеристики |
| N1092B-LOJ | Низкий джиттер опорного генератора |
| N1092B-PLK | Аппаратная опция Pattern lock trigger |
| N1092C | Стробоскопический осциллограф 30 ГГц один оптический канал/50 ГГц два электрических канала |
| N1092C-168 | TDEC фильтр 25.78 ГБ/с |
| N1092C-200 | ПО улучшенного анализа джиттера |
| N1092C-201 | Улучшенный анализ формы сигнала |
| N1092C-206 | Добавление опорного приемника 20.6 ГБ/с |
| N1092C-280 | Фильтры 25 - 29 Гбод |
| N1092C-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1092C-30A | Конфигурация с полосой пропускания 30 ГГц |
| N1092C-401 | Улучшенный анализ глазковых диаграмм |
| N1092C-500 | Productivity Package, Fixed Perpetual License |
| N1092C-9FP | ПО анализа PAM-N |
| N1092C-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1092C-FS1 | Быстрая частота дискретизации |
| N1092C-IRC | Коррекция импульсной характеристики |
| N1092C-LOJ | Низкий джиттер опорного генератора |
| N1092C-PLK | Аппаратная опция Pattern lock trigger |
| N1092D | Стробоскопический осциллограф 30 ГГц четыре оптических канала |
| N1092D-168 | TDEC фильтр 25.78 ГБ/с |
| N1092D-200 | ПО улучшенного анализа джиттера |
| N1092D-201 | Улучшенный анализ формы сигнала |
| N1092D-206 | Добавление опорного приемника 20.6 ГБ/с |
| N1092D-280 | Фильтры 25 - 29 Гбод |
| N1092D-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1092D-30A | Конфигурация с полосой пропускания 30 ГГц |
| N1092D-401 | Улучшенный анализ глазковых диаграмм |
| N1092D-500 | Productivity Package, Fixed Perpetual License |
| N1092D-9FP | ПО анализа PAM-N |
| N1092D-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1092D-FS1 | Быстрая частота дискретизации |
| N1092D-IRC | Коррекция импульсной характеристики |
| N1092D-LOJ | Низкий джиттер опорного генератора |
| N1092D-PLK | Аппаратная опция Pattern lock trigger |
| N1092E | Стробоскопический осциллограф 30 ГГц два оптических канала/50 ГГц два электрических канала |
| N1092E-168 | TDEC фильтр 25.78 ГБ/с |
| N1092E-200 | ПО улучшенного анализа джиттера |
| N1092E-201 | Улучшенный анализ формы сигнала |
| N1092E-206 | Добавление опорного приемника 20.6 ГБ/с |
| N1092E-280 | Фильтры 25 - 29 Гбод |
| N1092E-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1092E-30A | Конфигурация с полосой пропускания 30 ГГц |
| N1092E-401 | Улучшенный анализ глазковых диаграмм |
| N1092E-500 | Productivity Package, Fixed Perpetual License |
| N1092E-9FP | ПО анализа PAM-N |
| N1092E-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1092E-FS1 | Быстрая частота дискретизации |
| N1092E-IRC | Коррекция импульсной характеристики |
| N1092E-LOJ | Низкий джиттер опорного генератора |
| N1092E-PLK | Аппаратная опция Pattern lock trigger |
| N1094A | Стробоскопический осциллограф два электрических канала |
| N1094A-030 | Полоса пропускания 20/33 ГГц |
| N1094A-050 | Полоса пропускания 20/33/40/50 ГГц |
| N1094A-200 | ПО улучшенного анализа джиттера |
| N1094A-201 | Улучшенный анализ формы сигнала |
| N1094A-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1094A-401 | Улучшенный анализ глазковых диаграмм |
| N1094A-500 | Productivity Package, Fixed Perpetual License |
| N1094A-9FP | ПО анализа PAM-N |
| N1094A-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1094A-FS1 | Быстрая частота дискретизации |
| N1094A-KIT-030 | Набор материалов для опции 030 |
| N1094A-LOJ | Низкий джиттер опорного генератора |
| N1094A-PLK | Аппаратная опция Pattern lock trigger |
| N1094A-SIM | InfiniiSim-DCA Преобразования формы сигнала |
| N1094B | Стробоскопический осциллограф четыре электрических канала |
| N1094B-030 | Полоса пропускания 20/33 ГГц |
| N1094B-050 | Полоса пропускания 20/33/40/50 ГГц |
| N1094B-200 | ПО улучшенного анализа джиттера |
| N1094B-201 | Улучшенный анализ формы сигнала |
| N1094B-300 | Улучшенный амплитудный анализ/Rin/Q-фактор |
| N1094B-401 | Улучшенный анализ глазковых диаграмм |
| N1094B-500 | Productivity Package, Fixed Perpetual License |
| N1094B-9FP | ПО анализа PAM-N |
| N1094B-EFP | Функция Flex Eye - независимый канал захвата и управления |
| N1094B-FS1 | Быстрая частота дискретизации |
| N1094B-KIT-030 | Набор материалов для опции 030 |
| N1094B-LOJ | Низкий джиттер опорного генератора |
| N1094B-PLK | Аппаратная опция Pattern lock trigger |
| N1094B-SIM | InfiniiSim-DCA Преобразования формы сигнала |
Модели
| Модели | Описание |

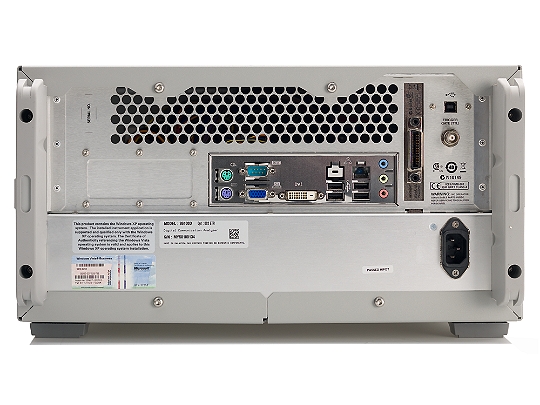

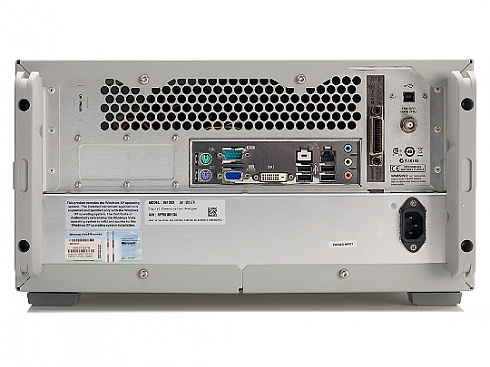

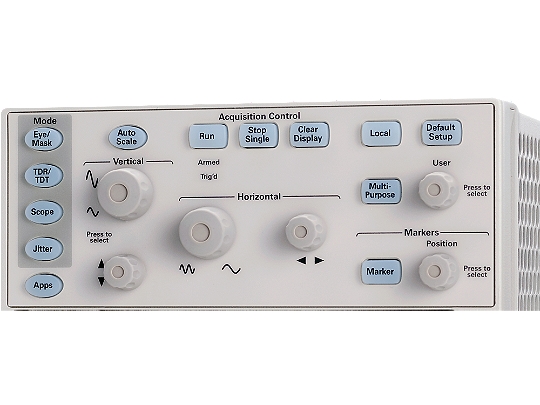

| 86100D | Базовый блок широкополосного осциллографа Infiniium DCA-X |
