Fluke 8808A

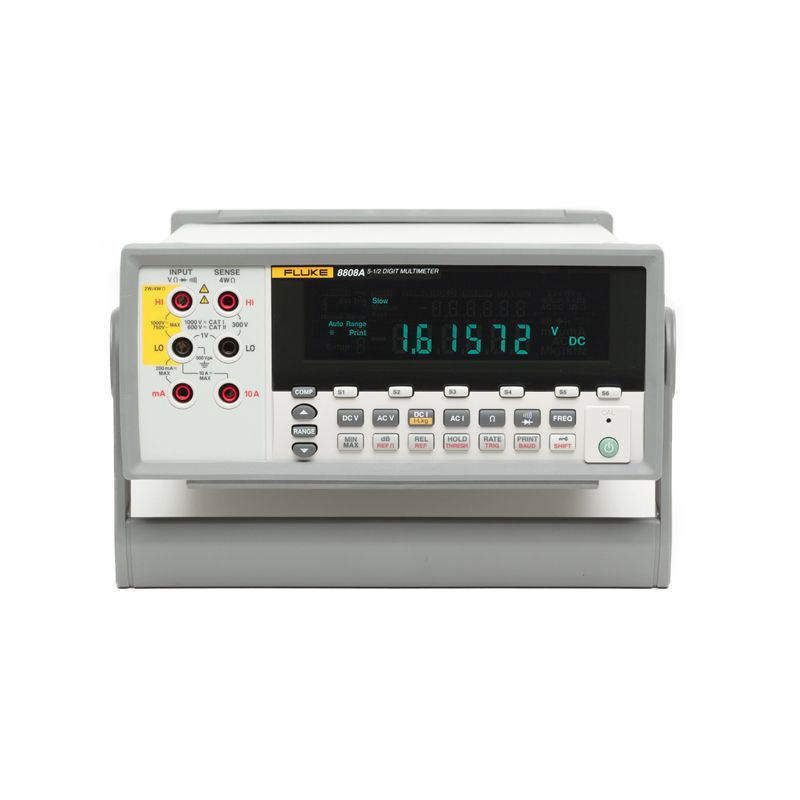

Настольный мультиметр Fluke 8808A представляет собой высокоточный 5,5-разрядный измерительный прибор, предназначенный для производственных испытаний, исследовательских работ и технического обслуживания. Прибор обеспечивает базовую точность измерения постоянного напряжения 0,015% и оснащён уникальным двойным дисплеем, позволяющим одновременно измерять два параметра одного сигнала при одном подключении. Запатентованная технология 2×4 Ом обеспечивает 4-проводное измерение сопротивления с использованием всего двух пар измерительных проводов, что значительно упрощает подключение и повышает точность. Шесть программируемых клавиш быстрого доступа на передней панели позволяют сохранять и мгновенно вызывать часто используемые настройки измерений, что делает прибор исключительно удобным в работе даже для необученных операторов.

Общие характеристики

• Тип прибора: настольный цифровой мультиметр (5,5 разрядов)
• Разрешение: 5,5 разрядов (до 240 000 отсчётов)
• Базовая точность измерения постоянного напряжения: 0,015%
• Дисплей: двухстрочный ЖК-дисплей с подсветкой, одновременное отображение двух параметров
• Количество измерительных функций: напряжение (пост./перем. True RMS), ток (пост./перем. True RMS), сопротивление (2- и 4-проводное), частота, проверка диодов, прозвонка цепей
• Диапазон постоянного напряжения: 0–1000 В
• Диапазон переменного напряжения (True RMS): 0–750 В, полоса пропускания до 100 кГц
• Диапазон постоянного тока: 0–10 А
• Диапазон переменного тока (True RMS): 0–10 А
• Диапазон сопротивления: 0–100 МОм (2- и 4-проводное измерение)
• Диапазон частоты: до 1 МГц
• Особый режим измерения тока утечки: разрешение 100 нА, низкоомный усилитель для минимизации погрешности
• Технология 2×4 Ом: 4-проводное измерение сопротивления с использованием только двух пар измерительных проводов
• Программируемые клавиши: 6 клавиш быстрого доступа (S1–S6) для сохранения и вызова настроек
• Функция сравнения с верхним/нижним пределом: визуальная индикация «Пройдено/Не пройдено» для быстрой оценки результатов
• Интерфейсы: RS-232, USB (через опциональный адаптер)
• Программное обеспечение: совместимость с FlukeView® Forms Basic для документирования, сохранения и анализа данных
• Питание: от сети переменного тока
• Габариты (В × Ш × Д): 88 × 217 × 297 мм
• Вес: ≈ 2,3 кг
• Рабочая температура: от 0 °C до +50 °C
• Температура хранения: от –40 °C до +70 °C
• Относительная влажность: до 80% (без конденсации)
• Высота над уровнем моря: до 2000 м
• Стандарты безопасности: IEC 61010-1, CAT I 1000 В / CAT II 600 В
• Гарантия: 3 года

Основные функции и режимы

• Двойной дисплей: одновременное измерение и отображение двух параметров одного сигнала (например, напряжения и тока, напряжения и частоты) при одном подключении, что упрощает анализ и поиск неисправностей
• Измерение тока утечки: использование низкоомного усилителя и специального метода преобразования тока в напряжение позволяет измерять малые токи (разрешение 100 нА) без внесения помех в измерительную цепь, что особенно важно для проверки устройств с батарейным питанием и чувствительных контуров
• Технология 2×4 Ом: запатентованный метод, позволяющий выполнять 4-проводные измерения сопротивления с использованием только двух пар измерительных проводов (вместо четырёх), что упрощает подключение к компонентам поверхностного монтажа и повышает удобство работы
• Шесть программируемых клавиш быстрого доступа (S1–S6): сохранение и мгновенный вызов часто используемых конфигураций измерений (функция, диапазон, пределы сравнения и другие параметры) без необходимости изучения сложных меню
• Функция сравнения с верхним/нижним пределом: установка граничных значений с визуальной индикацией «Пройдено» (PASS) или «Не пройдено» (FAIL), что устраняет двусмысленность при интерпретации результатов и сокращает количество производственных ошибок
• Измерение истинных среднеквадратических значений (True RMS): точные измерения переменного тока и напряжения на нелинейных сигналах
• Режимы MIN/MAX/СРЕДНЕЕ/УДЕРЖАНИЕ: для регистрации и анализа изменений сигнала
• Относительные измерения (REL): возможность выполнения измерений относительно заданного опорного значения

Программное обеспечение FlukeView® Forms Basic

• Документирование результатов: передача данных с прибора на ПК для сохранения и анализа отдельных измерений или серий измерений
• Создание отчётов: преобразование данных в профессиональные документы (таблицы и графики)
• Стандартные формы: выбор из готовых шаблонов для быстрого оформления результатов
• Расширение функциональности: возможность обновления до FlukeView® Forms 3.0 с помощью FVF-UG для создания собственных форм

Условия окружающей среды и безопасность

• Рабочая температура: от 0 °C до +50 °C
• Температура хранения: от –40 °C до +70 °C
• Относительная влажность: до 80% (без конденсации)
• Высота над уровнем моря: до 2000 м
• Категория безопасности: CAT I 1000 В / CAT II 600 В
• Стандарты безопасности: IEC 61010-1

Интерфейсы и связь

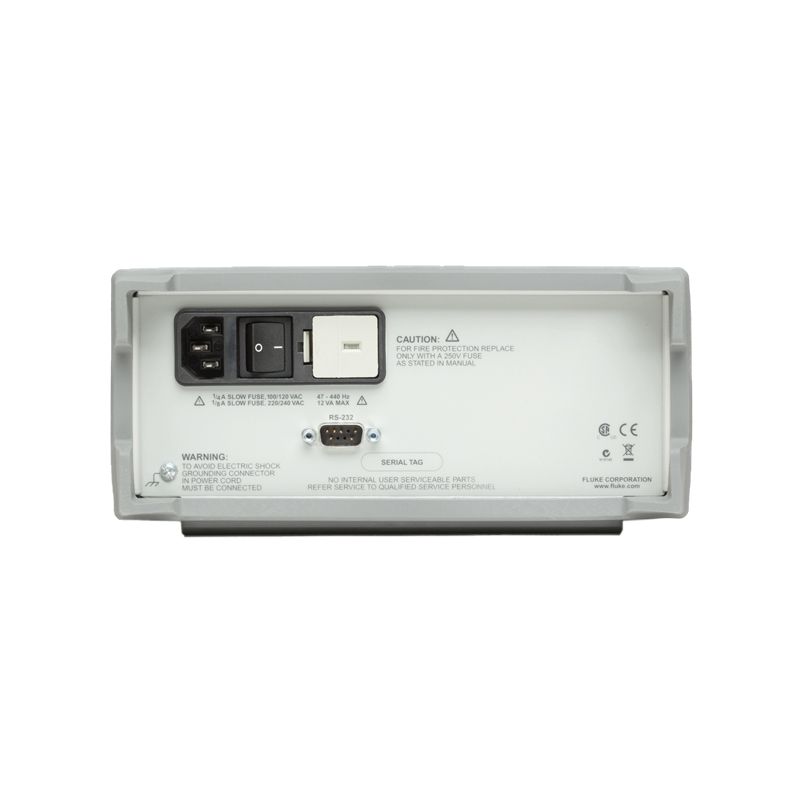

• RS-232: для подключения к компьютеру и передачи данных
• USB (через опциональный адаптер): для связи с ПК
• Программное обеспечение: совместимость с FlukeView® Forms Basic

Области применения

• Производственные испытания: контроль критических параметров в контрольных точках, функциональное тестирование
• Исследовательские лаборатории: прецизионные измерения напряжения, тока, сопротивления и частоты
• Техническое обслуживание: диагностика и поиск неисправностей в электронном оборудовании
• Калибровка и поверка: работа в метрологических лабораториях

Комплектация Fluke 8808A

• Настольный мультиметр Fluke 8808A
• Сетевой шнур питания
• Измерительные провода с зажимами типа «крокодил» (1 пара)
• Краткое руководство пользователя
• Компакт-диск с руководством по эксплуатации и программным обеспечением FlukeView® Forms Basic

Примечание: настольный мультиметр Fluke 8808A предназначен для профессиональных измерений в производственных, исследовательских и сервисных лабораториях. Прибор сочетает в себе высокую точность (0,015% по постоянному напряжению), 5,5-разрядное разрешение и уникальные функциональные возможности: двойной дисплей для одновременного измерения двух параметров, технологию 2×4 Ом для упрощённого 4-проводного измерения сопротивления и специальный режим измерения тока утечки с разрешением 100 нА. Шесть программируемых клавиш быстрого доступа обеспечивают мгновенную настройку прибора на часто используемые измерения, что особенно ценно при работе с необученными операторами. Функция сравнения с верхним/нижним пределом с визуальной индикацией «Пройдено/Не пройдено» упрощает контроль качества и сокращает количество производственных ошибок. Встроенная поддержка программного обеспечения FlukeView® Forms Basic позволяет документировать, сохранять и анализировать результаты измерений, а также создавать профессиональные отчёты.
