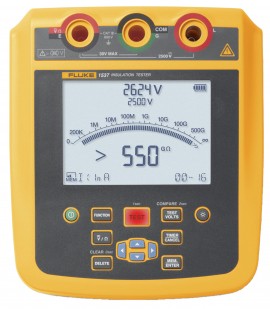

Тестер сопротивления изоляции FLUKE 1537
Подробнее
458 224 руб.
Описание
Тестер сопротивления изоляции Fluke 1537 представляет собой современный высоковольтный мегаомметр, предназначенный для профессиональной диагностики изоляции электрических систем. Прибор обеспечивает быстрое и стабильное измерение сопротивления изоляции до 500 ГОм при испытательном напряжении до 2500 В, что делает его незаменимым инструментом для обслуживания промышленного оборудования, проверки кабельных линий и тестирования фотоэлектрических систем. Наличие расширенных функций, включая расчёт поляризационного индекса (PI), коэффициента диэлектрического поглощения (DAR), коэффициента диэлектрического разряда (DD) и тестового режима Ramp, позволяет эффективно выявлять скрытые дефекты изоляции, такие как пробои и перегрев. Благодаря интуитивно понятному интерфейсу, току короткого замыкания до 5 мА и категории безопасности CAT IV 600 В, тестер гарантирует быстрые и надёжные измерения в любых полевых условиях.
Общие характеристики
- Испытательное напряжение: 250 В, 500 В, 1000 В, 2500 В (с возможностью регулировки от 250 до 2500 В с шагом 100 В)
- Диапазон измерения сопротивления изоляции: 200 кОм – 500 ГОм
- Ток короткого замыкания: до 5 мА
- Измерение ёмкости: 0,01 мкФ – 2,00 мкФ
- Дисплей: 73,5 × 104 мм, ЖК-дисплей с аналоговой шкалой и подсветкой
- Питание: 8 элементов AA (щелочные)
- Количество измерений на одном заряде: до 1300 при 2500 В, до 6500 при 250 В
- Размеры (В × Ш × Г): 184 × 211 × 93 мм
- Вес: ≈ 1,3 кг
Основные функции
- Интеллектуальные расчёты: автоматическое вычисление поляризационного индекса (PI), коэффициента диэлектрического поглощения (DAR) и коэффициента диэлектрического разряда (DD) для комплексной оценки состояния изоляции
- Режим Ramp (линейное нарастание напряжения): плавное увеличение испытательного напряжения со скоростью 100 В/с для выявления труднообнаруживаемых дефектов изоляции
- Расширенные измерения (только для 1537): измерение переменного и постоянного напряжения до 600 В, сопротивления до 60 кОм, ёмкости и тока утечки
- Хранение результатов: до 99 ячеек памяти с возможностью присвоения пользовательских меток и передачи данных на ПК через USB
- Система Guard: подавление влияния поверхностных токов утечки на точность измерений высоких сопротивлений
- Визуальный и звуковой индикатор целостности цепи: для проверки целостности без необходимости смотреть на дисплей
- Таймер: настраиваемая продолжительность теста от 0 до 99 минут
- Автоматический разряд ёмкости: безопасное отключение и разряд тестируемого объекта после завершения измерения
Условия окружающей среды
- Диапазон рабочих температур: от –10 °C до +50 °C
- Относительная влажность: без конденсации
- Высота над уровнем моря: до 2000 м
Интерфейсы
- USB: для передачи данных на ПК и зарядки
- ПО для ПК: бесплатное программное обеспечение для управления данными измерений (загрузка с сайта Fluke)
Стандарты и безопасность
- Категория безопасности: CAT IV 600 В / CAT III 1000 В
- Электрическая безопасность: IEC 61010-1, степень загрязнения 2
- Соответствие: IEC 61557
- Защиты: от перенапряжения, автоматическое отключение при превышении тока утечки
- Гарантия: 3 года
Комплектация FLUKE-1537
- Тестер сопротивления изоляции Fluke 1537
- Измерительные провода с зажимами «крокодил» (красный, чёрный, зелёный)
- Щупы (красный, чёрный)
- Мягкий сумка для переноски
- USB-кабель
- ПО для ПК (загружается с сайта Fluke)
- 8 элементов питания AA (установлены)
Примечание: тестер сопротивления изоляции Fluke 1537 предназначен для обслуживания промышленного оборудования, проверки кабельных линий, тестирования фотоэлектрических систем, двигателей, генераторов и распределительных устройств. Сочетание высокого испытательного напряжения до 2500 В, широкого диапазона измерения до 500 ГОм и расширенных диагностических функций (PI, DAR, DD, Ramp) позволяет специалистам оперативно выявлять дефекты изоляции, предотвращать аварийные отключения и обеспечивать безопасную эксплуатацию электроустановок. Прибор внесён в Государственный реестр средств измерений, межповерочный интервал — 1 год.
Характеристики
| Производитель | Fluke |
| Модель | 1537 |
| Тип устройства | Мегаомметр (цифровой измеритель сопротивления изоляции) |
| Максимальное испытательное напряжение | 2500 В |
| Испытательные напряжения | 250 В, 500 В, 1000 В, 2500 В |
| Настраиваемое испытательное напряжение | от 250 В до 2500 В, шаг 100 В |
| Точность испытательного напряжения | ±(3% + 3 В) |
| Диапазон измерения сопротивления изоляции | до 500 ГОм |
| Разрешение измерения сопротивления | 1 кОм...5 ГОм (зависит от диапазона) |
| Точность измерения сопротивления (200 кОм – 50 ГОм) | 5% |
| Точность измерения сопротивления (50–500 ГОм) | 5–20% |
| Измерение напряжения переменного/постоянного тока | до 600 В |
| Измерение сопротивления (дополнительно) | до 60 кОм |
| Измерение ёмкости – диапазон | 0,01 мкФ – 2,00 мкФ |
| Измерение ёмкости – точность | ±(15% + 0,03 мкФ) |
| Измерение тока утечки – диапазон | 1 нА – 2 мА |
| Ток короткого замыкания | до 5 мА |
| Автоматический расчёт PI (индекс поляризации) | да |
| Автоматический расчёт DAR (коэффициент диэлектрического поглощения) | да |
| Автоматический расчёт DD (скорость диэлектрического разряда) | да (только 1537) |
| Режим Ramp (плавное повышение напряжения) | да, 100 В/с |
| Таймер испытания | 0 – 99 мин |
| Индикация наличия напряжения | сигнал при >30 В |
| Звуковой/визуальный индикатор целостности цепи | да |
| Автоматическое отключение питания | через 10 минут бездействия |
| Память для хранения результатов | 99 ячеек |
| Интерфейс для передачи данных | USB, Mini-USB |
| Программное обеспечение для ПК | да (в комплекте/скачивание) |
| Дисплей | ЖК, 73,5 × 104 мм |
| Питание | 8 × AA (LR6) |
| Количество измерений на одном заряде (при 2500 В) | > 1300 |
| Количество измерений на одном заряде (при 250 В) | > 6500 |
| Категория безопасности | CAT IV 600 В |
| Стандарты безопасности | IEC 61010-1, IEC 61557 |
| Степень защиты | IP40 |
| Степень загрязнения | 2 |
| Рабочая температура | от –10 °C до 50 °C |
| Габариты (В × Ш × Г) | 184 × 211 × 93 мм |
| Вес | ≈ 1,3 кг |
| Гарантия | 3 года |
| Комплект поставки | тестовые провода с зажимами «крокодил» (красный, чёрный, зелёный), щупы (красный, чёрный), мягкий чехол, USB-кабель, ПО |
Документы
FLUKE 1537 Specification
569.5 Кб
Описание
| Опция / Обозначение | Описание |
| TL175-HV | Гибкие силиконовые измерительные провода с рейтингом CAT III 1500 В / CAT IV 1000 В, предназначены для работы с высоковольтными системами, включая солнечные панели и электромобили. |
| TLPV1 | Высоковольтные измерительные провода с разъёмами MC4 на конце для безопасного подключения к солнечным панелям и инверторам (CAT III 1500 В / CAT IV 1000 В). |
| FLK-1537-TLPV1 | Комплект для солнечной энергетики: мегаомметр 1537 в комплекте с высоковольтными измерительными проводами TLPV1 (MC4 → 4 мм) для проверки изоляции солнечных панелей и систем электромобилей до 2500 В. |
| AC285 | Набор зажимов-крокодилов для высоковольтных измерений, с изолированными губками, безопасные для работы до 1000 В. |
| C550 | Твердый кейс для переноски и хранения прибора и аксессуаров, обеспечивает дополнительную защиту при транспортировке. |
| Защитный чехол | Мягкий чехол с поясным ремнем для удобной переноски прибора (входит в базовую комплектацию, но может быть заказан отдельно как запасной). |
| Батареи (6 шт. AA) | Сменные щелочные батареи для питания прибора. |
| Базовые интерфейсы (всегда) | В комплекте: прибор 1537, измерительные провода с зажимами-крокодилами (красный, чёрный, зелёный), щупы (красный, чёрный), мягкий чехол для переноски, USB-кабель, ПО для ПК (загружается с сайта Fluke), батареи AA (6 шт.), сертификат калибровки. |
Модели
| Модели | Описание | Цена |
| FLUKE-1537 | 2500 В, усовершенствованный тестер сопротивления изоляции | 458 224,65 руб. |
