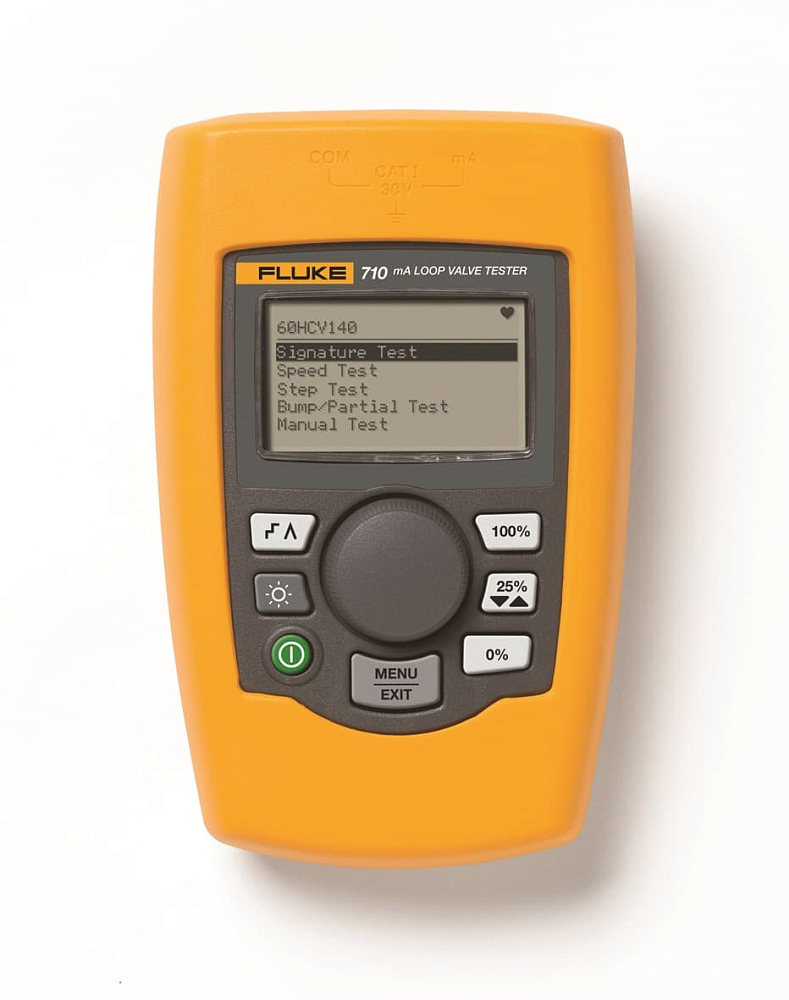

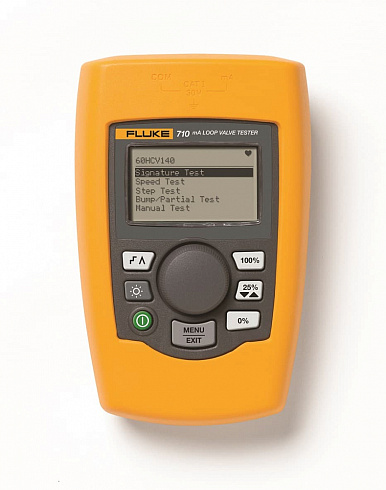

FLUKE 710

Калибратор токовой петли Fluke 710 представляет собой специализированное решение для быстрого и простого тестирования интеллектуальных регулирующих клапанов с поддержкой протокола HART. Прибор сочетает в себе функции прецизионного калибратора токовой петли 4–20 мА и мощного диагностического инструмента для проверки клапанов. Благодаря встроенным процедурам тестирования и интуитивно понятному интерфейсу, Fluke 710 позволяет специалистам по обслуживанию промышленной автоматизации оперативно оценивать состояние клапанов, получая однозначный вердикт: «хорошее», «пограничное» или «плохое». Это существенно ускоряет принятие решений о необходимости технического обслуживания и помогает предотвращать внезапные отказы оборудования.

Общие характеристики

• Тип прибора: калибратор токовой петли для тестирования клапанов
• Дисплей: графический ЖК-дисплей с подсветкой, 128 × 64 пикселей
• Точность (ток, напряжение): 0,01 % ± 2 ед. младшего разряда
• Разрешение по току: 1 мкА
• Разрешение по напряжению: 1 мВ
• Диапазон тока: 0–24 мА
• Диапазон напряжения: 0–30 В пост. тока
• Питание: 6 элементов AAA
• Время работы: до 40 ч (в режиме измерения)
• Вес: ≈ 0,3 кг (300 г)
• Размеры (Д × Ш × В): 150 × 90 × 30 мм
• Диапазон рабочих температур: от –10 °C до +55 °C

Функции калибратора токовой петли

• Источник тока (mA Source): генерация сигнала 0–24 мА для управления клапаном
• Моделирование датчика (mA Simulate): имитация токовой петли 4–20 мА
• Измерение тока (mA Read): считывание значений тока в петле
• Измерение тока с питанием петли (mA Read/Loop Power): одновременное измерение тока и питание проверяемого устройства
• Измерение напряжения (Volts Read): до 30 В пост. тока

Функции тестирования клапанов

• Встроенная связь HART: подача сигнала 4–20 мА с одновременным считыванием обратной связи по положению и давлению через протокол HART
• Ручное тестирование: ручное изменение сигнала тока и просмотр информации о положении и давлении через HART
• Проверка характеристики клапана (Signature Test): изменение сигнала 4–20–4 мА с записью положения 0–100–0 % или давления
• Пошаговое тестирование (Step Test): подача ступенчатых сигналов и оценка реакции клапана
• Проверка скорости (Speed Test): определение скорости открытия и закрытия клапана
• Тестирование сжатия/частичного хода (Bump/Partial Stroke Test): проверка клапана на ограниченном участке диапазона в реальном процессе

Программное обеспечение ValveTrack™

• Загрузка и анализ: передача зарегистрированных тестов клапанов на ПК для углублённого анализа
• Сравнение результатов: сопоставление предыдущих и новых тестов для отслеживания динамики состояния
• История по HART Tag ID: просмотр истории тестирования по идентификатору HART-устройства
• Экспорт данных: выгрузка данных в CSV для анализа в Microsoft Excel®
• Конфигурация HART-устройств: загрузка конфигурации до 20 HART-устройств с выводом в CSV или TXT

Условия окружающей среды

• Диапазон рабочих температур: от –10 °C до +55 °C
• Защита: устойчивость к электромагнитным помехам, пыли и брызгам
• Съёмный отсек батарей: для быстрой замены элементов питания

Стандарты и безопасность

• Внесён в Госреестр СИ РФ: № 77298-20
• Межповерочный интервал: 2 года
• Гарантия: 1 год

Комплектация FLUKE-710

• Калибратор токовой петли для тестирования клапанов Fluke 710
• 6 элементов питания AAA (установлены)
• Измерительные провода с зажимами «крокодил»
• Программное обеспечение ValveTrack™ (загружается с сайта Fluke)
• Краткое руководство пользователя

Примечание: калибратор Fluke 710 предназначен для диагностики и технического обслуживания интеллектуальных регулирующих клапанов с поддержкой HART, позиционеров, преобразователей I/P и токовых контуров 4–20 мА. Благодаря встроенным процедурам тестирования прибор позволяет выполнять полную проверку характеристики клапана, оценивать скорость его срабатывания и проводить тестирование частичным ходом без вывода оборудования из процесса. Результаты проверки отображаются в виде однозначной оценки состояния («хорошо»/«погранично»/«плохо»), что позволяет быстро принимать решения о необходимости ремонта или дальнейшей диагностики. Зарегистрированные в памяти прибора тесты могут быть загружены в программное обеспечение ValveTrack™ для детального анализа, построения графиков и отслеживания тенденций изменения состояния клапана.
