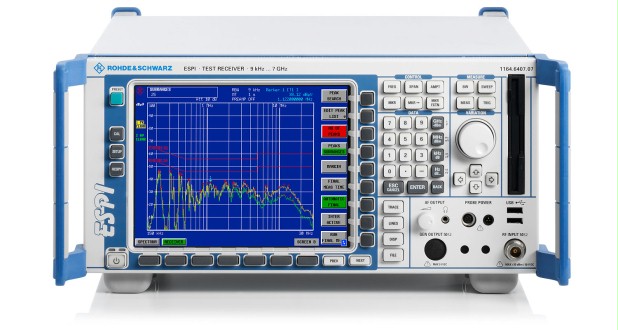

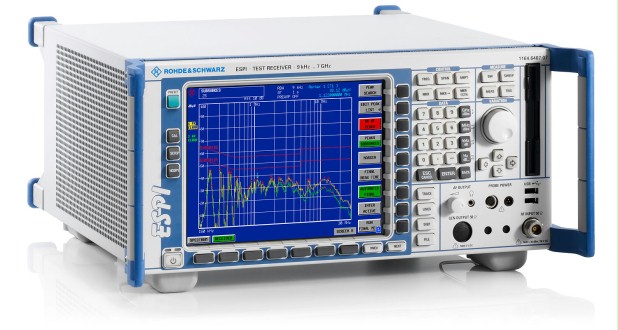

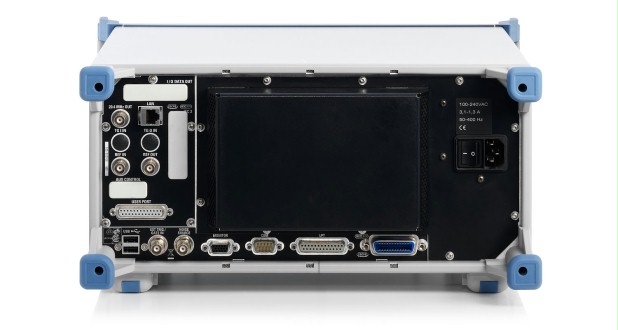

Тестовый приемник Rohde&Schwarz ESPI
Подробнее
Описание
Две модели тестового приемника Rohde&Schwarz ESPI реализуют многие преимущества полных тестовых приемников электромагнитных помех компании Rohde & Schwarz для предварительных испытаний на соответствие стандартам. С установленной опцией Rohde&Schwarz ESPI-K50 тестовые приемники могут использоваться для измерения профилей напряженности поля радиокоммуникационных и вещательных сетей.
Благодаря общей системной платформе обе модели R&S ESPI предлагают дополнительные возможности анализаторов спектра R&S FSP. Эти возможности значительно превосходят возможности и функции обычного тестового оборудования для предварительных испытаний. Модели R&S ESPI определяют важнейшие характеристики для оборудования среднего класса, такие как функциональность, скорость измерений и точность, и специально сконструированы, чтобы соответствовать всем требованиям испытания ЭМС в процессе разработки. С установленной предварительной селекцией/предусилителем модели R&S ESPI отличаются превосходным динамическим диапазоном и способны выполнять точные измерения электромагнитных помех в соответствии с CISPR 16-1-1 для радиосигналов с частотой повторения импульсов (PRF) от 10 Гц.
Характеристики
| Частота | R&S®ESPI3 | R&S®ESPI7 |
| Диапазон частот | 9 кГц … 3 ГГц | 9 кГц … 7 ГГц |
| Разрешение по частоте | 0,01 Гц | |
| Отображение частоты (режим приемника) | ||
| Индикация | числовая | |
| Разрешение | 0,1 Гц | |
| Отображение частоты (режим анализатора) | ||
| Индикация | по маркеру или частотомеру | |
| Разрешение | полоса обзора / 500 | |
| Частотомер | ||
| Разрешение | От 0,1 Гц до 10 кГц (выбирается) | |
|
Спектральная чистота, дБн (1 Гц) Фазовый шум SSB, f = 500 МГц, отстройка 10 МГц |
тип. −145 дБн (1 Гц) | |
|
Паразитная FM, f=500 МГц, полоса разрешения 1 кГц, время развертки 100 мс |
тип. 3 Гц | |
| Частотное сканирование (режим приемника) | ||
| Сканирование | до 10 поддиапазонов сканирования с различными параметрами | |
| Время измерения на одну частоту | от 100 мкс до 100 с (выбирается) | |
| Развертка (режим анализатора) | ||
|
Полоса обзора 0 Гц (нулевая полоса обзора) Полоса обзора ≥ 10 Гц |
от 1 мкс до 16000 с от 2,5 мс до 16000 с | |
| Полоса пропускания ПЧ (режимы приемника и анализатора) | ||
| Ширина полосы (по уровню –3 дБ) | от 10 Гц до 10 МГц, с кратностью шага 1, 3, 10 | |
| Диапазоны измерения ЭМИ (CISPR) | 200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (импульсный диапазон) | |
|
Ширина видеополосы (только режим анализатора) |
от 1 Гц до 10 МГц, с кратностью шага 1, 3, 10 | |
| Фильтр БПФ | ||
| Ширина полосы (по уровню –3 дБ) | От 1 Гц до 30 кГц (–3 дБ), с кратностью шага 1, 3, 10 | |
| Уровень | ||
| Максимальный уровень входного сигнала | ||
| Постоянное напряжение | 50 В | |
| Ослабление ВЧ-сигнала 0 дБ | ||
| Мощность ВЧ-сигнала | 127 дБмкВ (= 0,3 Вт) | |
|
Спектральная плотность импульсной последовательности |
97 дБ (мкВ/МГц) | |
| Ослабление ВЧ сигнала ≥10 дБ | ||
| Мощность ВЧ сигнала | 137 дБмкВ (= 1 Вт) | |
| Максимальное импульсное напряжение | 150 В | |
| Максимальная энергия импульса (10 мкс) | 1мВт*с | |
| Компрессия входного смесителя 1 дБ | ||
| Ослабление 0 дБ, f>200 МГц, без преселектора | 0 дБмВт, номинал | |
| Интермодуляционные искажения | ||
| Интермодуляционные искажения 3-го порядка (TOI) | ||
| Динамический диапазон без интермодуляции, уровень 2 x –30 дБмВт, Δf > 5 х ширина полосы разрешения или 10 кГц – наибольшее из значений | ||
| от 20 МГц до 200 МГц | >70 дБн, инт. искаж. 3 порядка >5 дБмВт | |
| от 200 МГц до 3 ГГц |
>74 дБн, инт. искаж. 3 порядка >7 дБмВт (тип. 10 дБмВт) |
|
| от 3 ГГц до 7 ГГц | – | >80 дБн, инт. искаж. 3 порядка >10 дБмВт (тип. 15 дБмВт) |
| Точка пересечения со второй гармоникой (SHI) | ||
| <100 МГц | 25 дБмВт (тип.) | |
| от 100 МГц до 3 ГГц | 35 дБмВт (тип.) | |
| от 3 ГГц до 7 ГГц | – | тип. 45 дБмВт |
| Средний уровень собственных шумов | ||
|
Ослабление ВЧ сигнала 0 дБ, ширина полосы разрешения 10 Гц, ширина видео полосы 1 Гц, 20 усреднений, усреднение развертки, нулевая полоса обзора, 50 Ом |
||
| от 10 МГц до 1 ГГц | <−142 дБмВт, тип. –145 дБмВт | <−140 дБмВт, тип. –145 дБмВт |
| Помехоустойчивость | ||
| Подавление помех зеркального канала | > 70 дБ | |
| Промежуточная частота (f < 3 ГГц) | > 70 дБ | |
|
Избират. по побочному каналу (f > 1 МГц, без вх. сигнала, ослабление 0 дБ) |
<−103 дБмВт | |
| Отображение уровня (режим приемника) | ||
| Цифровое | в числовом виде, разрешение 0,01 дБ | |
| Аналоговое | В виде гистограммы, раздельно для каждого детектора | |
| Отображение спектра | Отсчет уровня от 10 дБ до 200 дБ с шагом 10 дБ, отсчет частоты уст. пользователем в логарифмическом или линейном масштабе | |
| Детекторы | Среднего значения, среднеквадратичный, максимально-пиковый, минимально-пиковый и квазипиковый (QP), одновременно могут работать 3 детектора | |
| Время измерений | от 100 мкс до 100 с (выбирается) | |
| Отображение уровня (режим анализатора) | ||
| Отображение результатов измерения | 501 х 400 пикселей (один график), макс. Возможно отображение двух графиков с разл. настройками | |
| Логарифмическая шкала уровней | от 10 дБ до 200 дБ с шагом в 10 дБ | |
| Линейная шкала уровней | 10 % от опорного уровня на деление, всего (10 делений) | |
| Кривые | максимум 3 на одном графике | |
| Детекторы кривых | максимально-пиковый, минимально-пиковый, автопиковый, выборочный, среднеквадратичный и усредняющий детектор | |
| Функции кривых | очистить/записать, удержание максимума, удержание минимума, усреднение | |
| Диапазон установки опорного уровня | ||
| Логарифмическое отображение уровня | от –130 дБмВт до +30 дБмВт с шагом в 0,1 дБ | |
| Погрешность измерения уровня | ||
|
на 128 МГц (уровень = –30 дБмВт, ослабление 10 дБ, опорный уровень –20 дБмВт, полоса разрешения 10 кГц) |
<0,2 дБ (σ = 0,07 дБ) | |
|
Доп. погрешность при использовании преселектора/предусилителя (с опцией R&S®ESPI-B2) |
0.1 дБ | |
| Отображение показаний квазипикового детектора | в соответствии со стандартом CISPR 16-1-1 при частоте следования импульсов ≥10Гц (с модулем R&S®ESPI-B2) | |
| Частотная характеристика | ||
| от 50 кГц до 3 ГГц | <0,5 дБ (σ = 0,17 дБ) | |
| Аттенюатор | <0,2 дБ (σ = 0,07 дБ) | |
| Переключ. опорного уровня | <0,2 дБ (σ = 0,07 дБ) | |
| Общая погрешность измерений (от 0 до 3 ГГц) | ||
|
В режиме анализатора, без преселектора В режиме анализатора и приемника с преселектором |
0.5 дБ <1.5 дБ |
|
Документы
Описание
Модели
| Модели | Описание |
| ESPI3 | Тестовый приемник (9 кГц - 3 ГГц) |
| ESPI7 | Тестовый приемник (9 кГц - 7 ГГц) |
