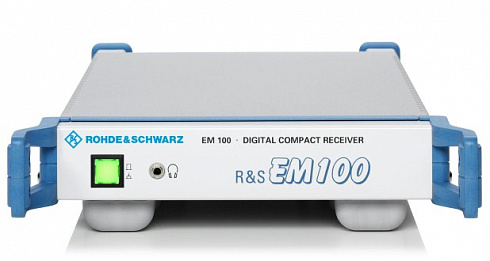

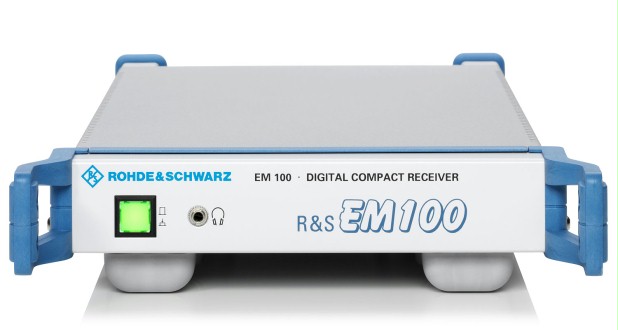

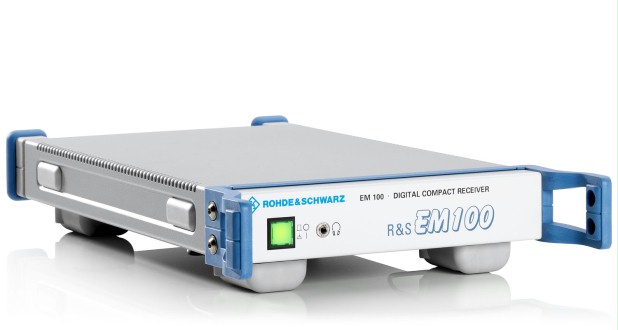

Цифровой компактный приемник R&S EM100 специально спроектирован как экономичная компактная система для радиоконтроля. Приемник работает под управлением программного обеспечения дистанционного управления, а его функциональные возможности оптимизированы для задач контроля, например, для использования в качестве дополнительного приемника в сочетании с быстрым поисковым приемником. Кроме того, R&S ®EM100 может использоваться для целого ряда других задач.
Цифровой компактный приемник R&S EM100 обеспечивает большое разнообразие функций для приложений, включая контроль электромагнитного излучения, обнаружение помех и миниатюрных передатчиков, или для работы в качестве дополнительного приемника. Помимо этого, приемник имеет небольшие размеры и малое энергопотребление. Приемник служит идеальным решением для систем с ограниченным бюджетом, он сочетает экономичность и технические возможности, обеспечивающие желаемый результат. Приемник и аналитическое программное обеспечение R&S GX430 составляют компактную приемную систему, перекрывающую диапазон частот от 9 кГц до 7,5 ГГц.
Приемник также может работать с разнообразными антеннами, такими как широкополосные всенаправленные антенны или направленные антенны. В сочетании с пеленгаторными антеннами R&S ADD107/ADD207 представляет собой мощную компактную систему автоматического пеленгования высокой точности.
Несмотря на малые размеры, для приемника начального уровня R&S EM100 обладает большим разнообразием функций, в ином случае реализуемых только с помощью оборудования высшего класса. Привлекательное соотношение цена/качество делает этот приемник незаменимым инструментом для всех видов задач радиоконтроля, в которых основное внимание уделяется экономичности и малогабаритной компоновке.
Его компактная конструкция и малый вес делают R&S EM100 идеальным инструментом для использования на транспортных средствах, самолетах (в качестве полезной нагрузки) и беспилотных летательных аппаратах.
| RF data | ||
| Frequency range | base unit | 9 kHz to 3.5 GHz |
| with R&S®EM100-FE option | 9 kHz to 7.5 GHz | |
| RF input | ||
| Impedance | 50 Ω | |
| Preselection | 9 kHz to 30 MHz | 30 MHz lowpass filter |
| 20 MHz to 1.5 GHz | tuned bandpass filters | |
| 1.5 GHz to 7.5 GHz | highpass/lowpass filter combination | |
| IF data | ||
| IF spectrum display range |
1 kHz to 10 MHz, 1/2/5/10/20/50/100/200/500 kHz, 1/2/5/10 MHz |
|
| Display modes | normal (clear/write), average, max. hold, min. hold | |
| IF demodulation bandwidths | 15 filters (specified values indicate 3 dB bandwidth) |
150/300/600 Hz, 1.5/2.4/6/9/15/30/50/120/150/250/ 300/500 kHz |
| Demodulation modes | all demodulation bandwidths | AM, FM, PULSE, I/Q |
| demodulation bandwidth ≤ 9 kHz | USB, CW | |
| demodulation bandwidth ≤ 9 kHz | LSB | |
| demodulation bandwidth ≤ 15 kHz | ISB | |
| demodulation bandwidth ≤ 9 kHz | CW | |
| Scan modes | ||
| Frequency scan (FScan) | start and stop frequency, step width | user-selectable |
| scan speed | up to 150 channels/s | |
| Memory scan (MScan) | memory locations | 1024, user-programmable |
| scan speed | up to 150 channels/s | |
| Panorama scan (PScan) | start and stop frequency | user-selectable |
| resolution bandwidths (bin widths) |
125/250/500/625 Hz, 1.25/2.5/3.125/6.25/12.5/25/50/100 kHz |
|
| scan speed (RBW = 100 kHz, measurement time = 500 μs, IF spectrum = normal, clear/write, display mode = IF spectrum) | up to 1.8 GHz/s | |
| DF mode | ||
| Frequency range | 20 MHz to 6 GHz | |
| DF method | 20 MHz to 173 MHz | Watson-Watt |
| 173 MHz to 6 GHz | correlative interferometer | |
| Опции | Описание |
| R&S® EM100XT | Frequency range from 9 kHz to 3.5 GHz, IF spectrum (max. 10 MHz), R&S®EM100-Control remote control software (basic package) |
| R&S® EM100-FE | Frequency Range Extension, from 3.5 GHz to 7.5 GHz |
| R&S® EM100XT-FE | Frequency Range Extension, from 3.5 GHz to 7.5 GHz |
| R&S® EM100-PS | Panorama Scan, |
| R&S® EM100XT-PS | RF scan, high-speed FFT scan across user-selectable scan range, selectable spectral resolution |
| R&S® EM100-FS | Field Strength Measurement, |
| R&S® EM100XT-FS | antenna factors are stored in the receiver for field strength calculation; the field strength is displayed directly in dBpV/m on the user interface of the remote control software |
| R&S® EM100-IR | Internal Recording, |
| R&S® EM100XT-IR | recording of measured data in receiver (RAM) or SD card, recording of audio data in WAV format (replay using Windows Media Player, for example), recording of I/Q data, spectra and spectrogram (waterfall) data, R&S®EM100-Control software for viewing measured data on customer PC |
| R&S® EM100-ETM | Externally Triggered Measurements, |
| R&S® EM100XT-ET | an external sensor (not included) triggers a measurement in the R&S®EM100; the sensor is connected via the AUX interface |
| R&S® EM100-GPS | GPS Software Interface, |
| R&S® EM100XT-GP | for data stream processing of external GPS module (not included) |
| R&S® EM100-DF | Direction Finder Upgrade Kit, |
| R&S® EM100XT-DF | adds accurate direction finding functionality to the R&S®EM100 receiver (DF antennas and cable set not included) |
| R&S® EM100-IGT | Internal GPS Module and External GPS Antenna 1), |
| R&S® EM100XT-IG | for synchronization of reference frequency for high-precision timestamps and TDOA |
| R&S® ZZA-T31 | 19" Rack Adapter (2 x R&S®EM100 side by side) |
| R&S® ZZA-T32 | 19" Rack Adapter (1 x R&S®EM100 + 1 x blind plate) |
| R&S® EM100XT-HD | Handles for R&S®EM100XT |
| R&S® EM100XT-BR | Mounting Bracket for R&S®EM100XT |
| R&S® EM100-AUX | Serial Cable, for connecting the receiver with a PC for receiver configuration (e.g. with unknown IP address) |
| R&S® HE600 | Active Omnidirectional Receiving Antenna, 20 MHz to 8 GHz, |
| R&S® ADD107 | Compact VHF/UHF DF Antenna |
| R&S® ADD207 | Compact UHF/SHF DF Antenna |
| R&S® ADD17XZ3 | Vehicle Adapter with Magnet Mount |
| R&S® ADD17XZ6 | Wooden Tripod |
| R&S® ADD17XZ5 | Cable Set with Converter |
| R&S® HA-Z201 | Power Supply, operating temperature range from 0 °C to +40 °C |
| R&S® HA-Z202 | Car Adapter, operating temperature range from 0 °C to +40 °C |
| R&S® HA-Z240 | GPS Receiver, external GPS receiver for the R&S®EM100 |
| R&S® IN600 | Bias Unit |
