Fluke 162x-2

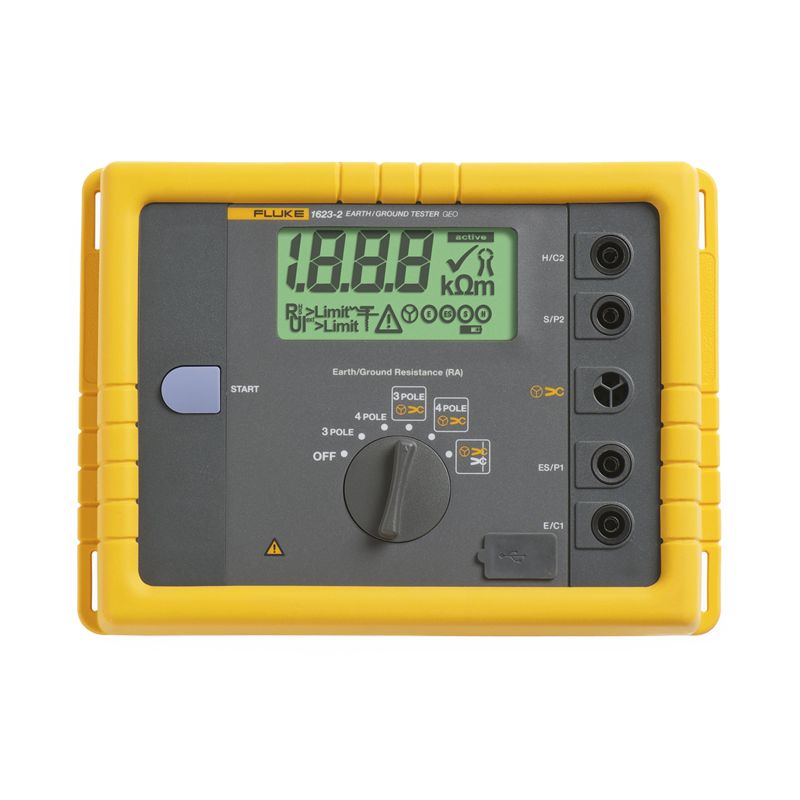

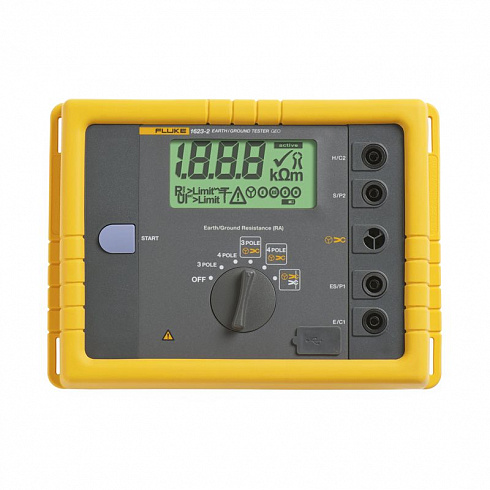

Цифровые измерители сопротивления заземления Fluke 1623-2 и 1625-2 GEO представляют собой профессиональные решения для комплексной диагностики заземляющих устройств, систем молниезащиты и оценки удельного сопротивления грунта. Приборы способны выполнять все четыре типа измерений параметров заземления: трёх- и четырёхполюсное падение напряжения с использованием электродов, четырёхполюсное измерение удельного сопротивления грунта, выборочное тестирование с одним токовым зажимом и безэлектродное тестирование с двумя зажимами. Модель 1625-2 дополнительно оснащена функцией автоматической регулировки частоты (AFC) для работы в условиях сильных электромагнитных помех и расширенным режимом R*, что делает её предпочтительным выбором для энергетических компаний и промышленных объектов с высоким уровнем шумов.

Общие характеристики

• Тип прибора: цифровой измеритель сопротивления заземления (GEO Earth Ground Tester)
• Дисплей: 4-разрядный (2999 отсчётов) ЖК-дисплей с улучшенной видимостью
• Диапазон измерения сопротивления заземления: 0,020 Ом – 19,99 кОм
• Разрешение: 0,001 Ом до 100 Ом
• Точность: ±(2% показаний + 3 ед. младшего разряда)
• Измерительное напряжение: 20 В или 48 В перем. тока
• Ток короткого замыкания: > 50 мА
• Частота измерения: 128 Гц
• Диапазон измерения напряжения помех: 0,1 – 48 В перем. тока, ±(5% показаний + 5 ед.)
• Диапазон частот помех: DC/AC 45–400 Гц
• Память: до 1500 записей с доступом через USB-порт
• Питание: 8 элементов AA (щелочные)
• Размеры (В × Ш × Г): 250 × 133 × 187 мм
• Вес (с батареями): ≈ 1,1 кг
• Диапазон рабочих температур: от –10 °C до +50 °C

Основные функции и режимы

• Трёх- и четырёхполюсное падение напряжения: классический метод измерения сопротивления заземления с использованием вспомогательных электродов
• Четырёхполюсное измерение удельного сопротивления грунта: расчёт удельного сопротивления почвы для проектирования систем заземления
• Выборочное тестирование: измерение сопротивления отдельного заземлителя без его отсоединения от общей системы с использованием одного токового зажима и электродов
• Безэлектродное тестирование: измерение сопротивления петли заземления с использованием только двух токовых зажимов — без вспомогательных электродов и без отключения заземляющего стержня
• Двухполюсное измерение сопротивления: тестирование цепей с использованием переменного тока
• Автоматическая регулировка частоты (AFC) — только для 1625-2: идентификация существующих помех и автоматический выбор частоты измерения для минимизации их влияния, обеспечивая более точные результаты
• Измерение R* — только для 1625-2: расчёт полного сопротивления заземляющего контура на частоте 55 Гц для более точного отражения сопротивления, которое увидит ток замыкания на землю
• Настраиваемые пределы: установка граничных значений с звуковой сигнализацией при превышении для ускорения проверки
• Интерактивные подсказки: отображение на дисплее информации о том, какие электроды или зажимы необходимо подключить для каждого теста
• Измерение напряжения и частоты помех: определение параметров помех, воздействующих на объект контроля

Условия окружающей среды

• Диапазон рабочих температур: от –10 °C до +50 °C
• Диапазон температур хранения: от –30 °C до +60 °C
• Температурный коэффициент: ±0,1% показаний/°C (вне диапазона 18–28 °C)
• Степень защиты корпуса: IP56 (пыленепроницаемый, защита от сильных струй воды) для использования вне помещений
• Степень защиты отсека батарей: IP40

Интерфейсы и связь

• USB-порт: для хранения и передачи данных на ПК
• Внутренняя память: до 1500 записей с возможностью просмотра через USB

Стандарты и безопасность

• Категория безопасности: CAT II 300 В
• Максимальное напряжение: предупреждение для разъёмов — не более 0 В при определённых подключениях
• Применение: для непитаемых установок, измерение заземляющих соединений

Модификации

Серия включает две основные модели, отличающиеся расширенными возможностями:

• Fluke 1623-2: базовая модель, выполняет все четыре типа измерений сопротивления заземления и удельного сопротивления грунта. Предназначена для профилактического обслуживания коммерческих и промышленных объектов.
• Fluke 1625-2: расширенная модель, дополнительно оснащена функцией автоматической регулировки частоты (AFC) для подавления электромагнитных помех и режимом R* для расчёта полного сопротивления на частоте 55 Гц. Рекомендуется для энергетических компаний и объектов с высоким уровнем шумов.

Обе модели доступны в двух вариантах поставки:

• Базовый прибор: включает измеритель, два измерительных провода, USB-кабель, батареи и документацию.
• Комплект KIT: дополнительно содержит 4 заземляющих стержня, 3 катушки с проводами (2 × 25 м, 1 × 50 м), 2 токовых зажима (индуцирующий и измерительный) и профессиональный кейс C1620.

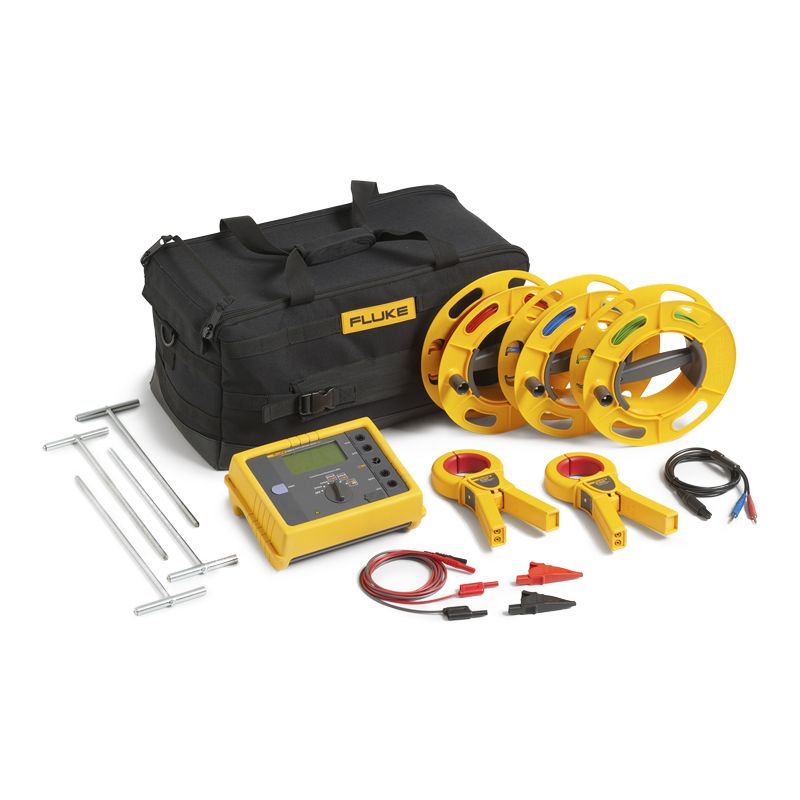

Комплектация FLUKE-1623-2 KIT / FLUKE-1625-2 KIT

• Цифровой измеритель сопротивления заземления Fluke 1623-2 или 1625-2 GEO
• 4 заземляющих стержня (молотковые электроды)
• 3 цветные катушки с измерительными проводами (2 × 25 м, 1 × 50 м)
• 2 токовых зажима (1 индуцирующий, 1 измерительный)
• 2 измерительных провода
• Профессиональный кейс для переноски C1620
• USB-кабель
• 8 элементов питания AA (установлены)
• Краткое руководство пользователя и руководство пользователя

Примечание: измерители сопротивления заземления Fluke 1623-2 и 1625-2 GEO предназначены для профессиональной диагностики заземляющих устройств, систем молниезащиты, опор ЛЭП и оценки удельного сопротивления грунта при проектировании новых систем заземления. Приборы поддерживают все четыре типа измерений, что позволяет выбрать наиболее подходящий метод для конкретного объекта — от классического падения напряжения с электродами до безэлектродного тестирования только с двумя зажимами, не требующего отключения заземляющего стержня. Модель 1625-2 с функцией AFC обеспечивает наивысшую точность в условиях электромагнитных помех, что особенно важно при работе вблизи промышленного оборудования и ЛЭП. Встроенная память на 1500 записей и USB-интерфейс обеспечивают удобное хранение и передачу результатов. Крупный поворотный переключатель и кнопки позволяют управлять прибором даже в перчатках. Входящие в комплект KIT аксессуары мирового класса — цветные катушки с проводами, молотковые электроды и токовые зажимы — упрощают и ускоряют подготовку к измерениям до 50%.
