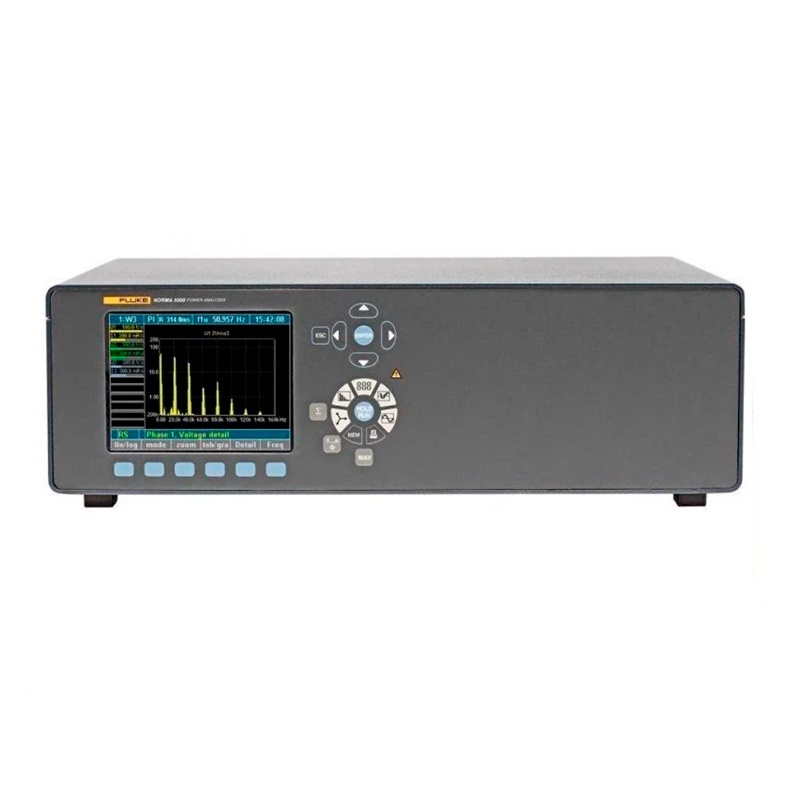

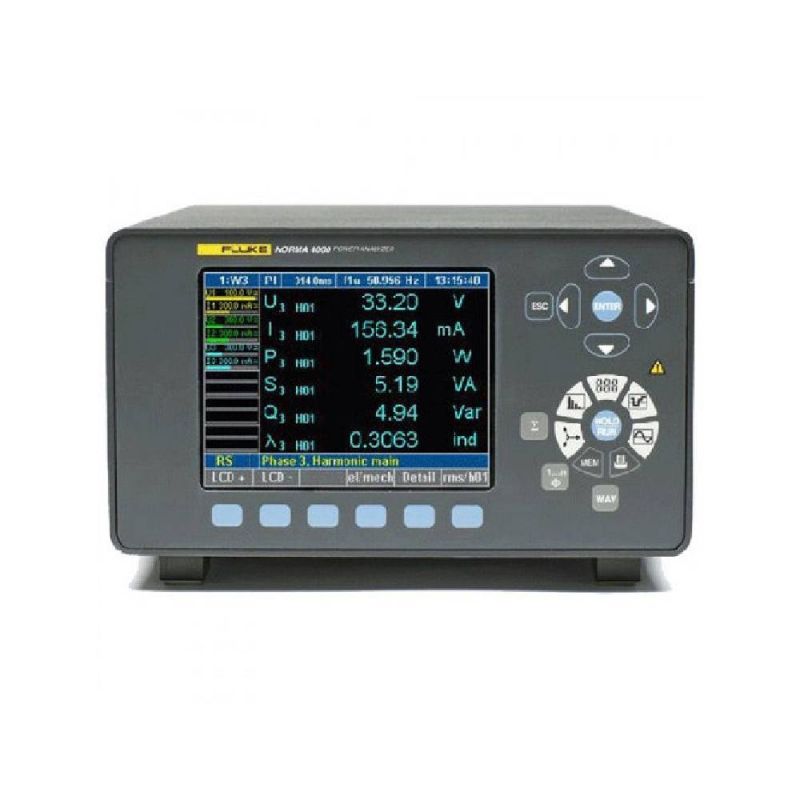

Fluke Norma 4000

Серия Fluke NORMA 4000 представляет собой компактные прецизионные анализаторы мощности, предназначенные для работы в одно-, двух- или трёхфазных цепях. Приборы обеспечивают высокую точность измерений благодаря сменным измерительным модулям, которые могут быть скомбинированы в различных конфигурациях. NORMA 4000 идеально подходит для лабораторных испытаний, калибровки преобразователей, проверки инверторов и сертификации электрооборудования, где требуется надёжность и универсальность.

Общие характеристики

• Количество фаз: 1, 2 или 3 (в зависимости от конфигурации)
• Вес: прибл. 5 кг
• Размер: 150 мм × 237 мм × 315 мм
• Встроенный принтер: нет
• Дисплей: цветной, 5.7 дюйма / 144 мм – 320 × 240 пикселей. Регулируемая подсветка и контрастность
• Диапазон частот (полоса пропускания): от постоянного тока до 3 МГц или до 10 МГц (в зависимости от входного модуля)
• Основная погрешность: 0.2%, 0.1% или 0.03% (в зависимости от модуля)
• Частота дискретизации: 0.33 МГц (341 кГц) или 1 МГц (в зависимости от модуля)
• Диапазон входного напряжения: от 0.3 В до 1000 В (8 диапазонов)
• Диапазон входного тока (напрямую): от 0.03 мА до 20 А (в зависимости от модуля)
• Память для хранения конфигураций: 4 МБ
• Память для настроек: 0.5 МБ
• Быстрое преобразование Фурье (FFT): до 40-й гармоники
• RS232/USB-интерфейс: стандартно
• Интерфейс PI1 (8 аналоговых/импульсных входов, 4 выхода): опционально
• IEEE 488.2/GPIB, Ethernet (1/10/100 Мбит/с), USB2.0: опционально
• Программа Fluke NormaView для ПК: стандартно (загрузка, анализ, отчёты)
• Расширение памяти: возможно расширение встроенной памяти с 4 МБ до 128 МБ

Основные функции

• Быстрое преобразование Фурье (FFT): расчёт гармоник с графическим отображением (до 3 гистограмм). Измеряемые величины: U, I, P в каждой фазе. Порядок гармоник: от 1-й до 40-й, максимум до половины частоты дискретизации.
• Цифровой осциллограф (DSO): одновременное отображение до трёх измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
• Функция интегрирования (энергия): отображение до шести числовых значений (по выбору). Задание условий запуска/остановки и учёт направления.
• Векторная диаграмма: отображение векторов основной частоты до 6 сигналов. Проверка правильности подключения и сдвига фаз.
• Регистратор данных: просмотр усреднённых во времени данных для определения трендов.
• Оперативная память для данных: хранение мгновенных и усреднённых значений; задание условий запуска/остановки. Около 4 МБ (расширяемая до 128 МБ).
• Конфигурация: настройка измерений и отображения данных в требуемом формате.
• Выбор времени усреднения: от 15 мс до 3600 с

Условия окружающей среды

• Диапазон рабочих температур: от 5 °C до 35 °C
• Диапазон температур хранения: от –20 °C до 50 °C
• Климатический класс: KYG по DIN 40040, макс. 85 % относительной влажности без конденсации.
• Блок питания: от 85 В до 264 В перем. тока, 50–60 Гц; от 100 В до 260 В пост. тока, 40 ВА.
• Измерительные входы: безопасные розетки 4 мм (2 на вход), разъём BNC для внешнего шунта.
• Управление: мембранная клавиатура, курсор, функциональные клавиши и прямого доступа.

Измеряемые величины

• Напряжение: U_эфф (действ.), U_вс (выпр. средн.), U_ср (средн.), U_p–, U_p+, U_pp (пик.), U_cf (коэф. амплитуды), U_ff (коэф. формы), U_fc (доля основной гармоники), U_thd (коэф. искажения DIN/IEC).
• Ток: I_эфф, I_вс, I_ср, I_p–, I_p+, I_pp, I_cf, I_ff, I_fc, I_thd.
• Мощность: P – активная [Вт], Q – реактивная [Вар], S – кажущаяся [ВА], φ, cos φ.
• Интегрирование: для P, Q, S, U_m, I_m.
• Разрядность: 4 или 5 разрядов в зависимости от величины.
• Примечание: в трёхфазных системах дополнительно вычисляется полная мощность и усреднение V и I по трём фазам. Для всех значений вычисляется основная гармоника H01.

Частота и синхронизация

• Диапазон частот: от постоянного тока и 0.2 Гц до частоты дискретизации
• Точность: ±0.01 % от измеряемой величины (показания)
• Выбор каналов: все U/I или внешний вход
• Фильтры низких частот: три с разными частотами отсечки (опционально)
• Отображение частоты: постоянно в верхней части экрана
• Разъём синхронизации BNC: вход или выход (TTL 5 В, частота зависит от измеряемого сигнала)
• Макс. уровень входного сигнала: 50 В

Память для конфигураций

• До 15 пользовательских конфигураций с возможностью повторной загрузки. Несохранённые изменения теряются при выключении.

Интерфейсы

• RS232: для загрузки прошивки и обмена данными с ПК (возможно подключение принтера через преобразователь).
• USB: стандартно
• IEEE 488.2 / GPIB: опционально, 1 Мбит/с
• Ethernet: опционально, 10 или 100 Мбит/с
• USB2.0: опционально

Стандарты и безопасность

• Электрическая безопасность: EN 61010-1 (2-я ред.), 1000 В CAT II (600 В CAT III), степень загрязнения 2, класс I. EN 61558, EN 61010-2-031/032.
• Макс. значения на входе: напряжение: 1000 В действ., 2 кВ пик. Ток: 10 А действ., 20 А пик.
• Испытательные напряжения: сеть–корпус: 1.5 кВ перем.; сеть–изм. вход: 5.4 кВ перем.; изм. вход–корпус: 3.3 кВ перем.; изм. вход–вход: 5.4 кВ.
• Электромагнитная совместимость: излучение – IEC 61326-1, EN 50081-1, EN 55011 класс B. Помехоустойчивость – IEC 61326-1 / доп. A (промышленность), EN 50082-1.

Модификации

Fluke NORMA 4000 (1 фаза)

• Конфигурация с одним измерительным модулем для работы в однофазных цепях.
• Подходит для лабораторных испытаний и калибровки однофазных устройств.
• Модуль выбирается из доступных типов (PP42, PP50, PP54, PP64) в зависимости от требуемой точности.
• Включает все стандартные функции (FFT, DSO, интегрирование, векторная диаграмма).

Fluke NORMA 4000 (2 фазы)

• Конфигурация с двумя измерительными модулями для работы в двухфазных цепях.
• Используется для тестирования двухфазного оборудования и преобразователей.
• Оба модуля должны быть одного типа (например, два PP64).
• Сохраняет все функции, включая расчёт полной мощности и усреднение между фазами.

Fluke NORMA 4000 (3 фазы)

• Полная трёхфазная конфигурация с тремя измерительными модулями.
• Идеальна для сертификации трёхфазных инверторов, двигателей и распределительных сетей.
• Все три модуля должны быть одного типа.
• Обеспечивает вычисление полной трёхфазной мощности, коэффициента мощности и гармонического анализа по каждой фазе.

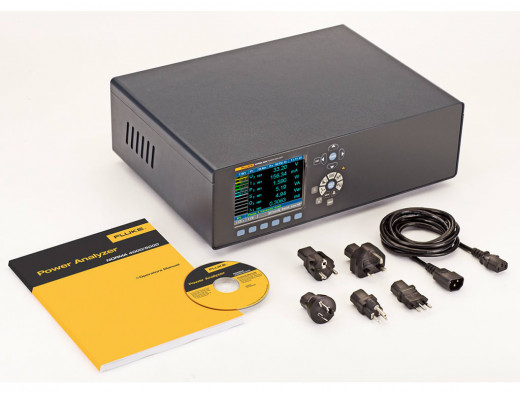

Примечание по фазовым модулям: анализатор NORMA 4000 комплектуется сменными модулями, которые определяют точность и частотные характеристики прибора. Доступны четыре типа модулей: PP42 (погрешность 0.2 %, полоса 3 МГц, ток 20 А), PP50 (0.1 %, 10 МГц, 10 А), PP54 (0.1 %, 3 МГц, 10 А) и PP64 (0.03 %, 3 МГц, 10 А). Все модули в одном приборе должны быть одного типа. Модуль заказывается отдельно или в составе комплекта. Точный состав поставки уточняйте в спецификации.
