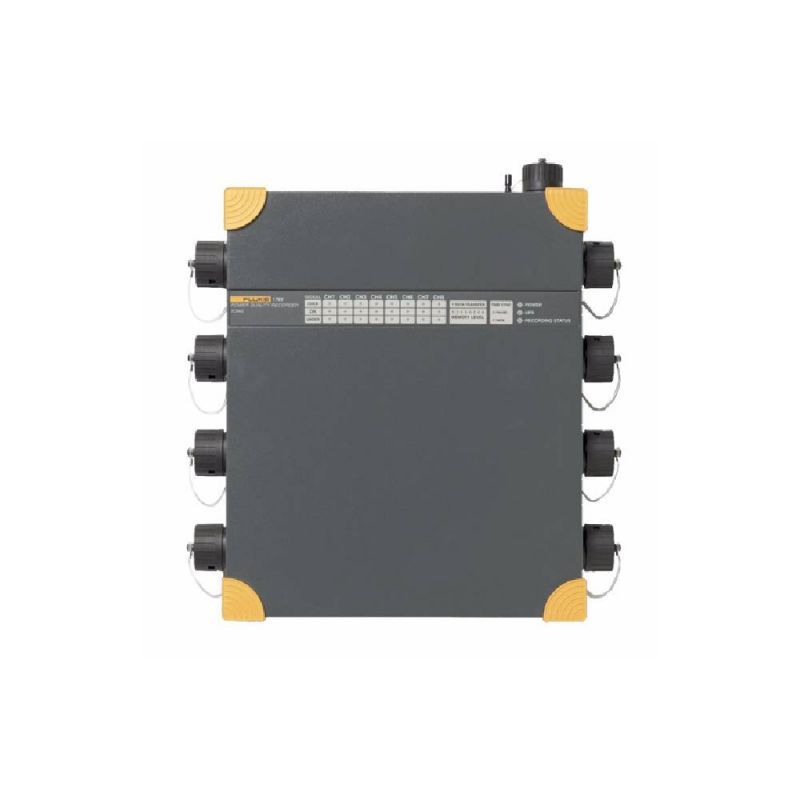

Fluke 1760

Fluke 1760 — это трёхфазный регистратор качества электроэнергии класса А, предназначенный для длительного мониторинга, анализа и регистрации параметров электрических сетей. Прибор полностью соответствует стандарту IEC 61000-4-30 и позволяет с высокой точностью измерять гармоники, провалы, перенапряжения, фликкер и переходные процессы. Благодаря широкому набору интерфейсов и встроенной памяти, 1760 идеально подходит для использования как в полевых условиях, так и в стационарных лабораторных установках.

Общие характеристики

• Назначение: трёхфазный регистратор качества электроэнергии класса A
• Количество каналов: 8 аналоговых (4 напряжения + 4 тока) + 4 цифровых
• Диапазон входного напряжения: от 10 В до 1000 В (прямое подключение), до 2 кВ с внешними трансформаторами
• Диапазон входного тока: зависит от используемых датчиков (клещи, шунты, трансформаторы)
• Частота дискретизации: 10,24 кГц (синхронно с сетью), до 1 МГц для регистрации переходных процессов
• Разрешение АЦП: 24 бит
• Дисплей: графический ЖК-дисплей с подсветкой (отображение параметров в реальном времени)
• Питание: от сети 90–264 В перем. тока, 47–63 Гц, или от внешнего источника постоянного тока 12–24 В
• Вес: прибл. 3,2 кг
• Размеры: 320 мм × 250 мм × 75 мм

Основные функции

• Режимы записи: непрерывная запись (усреднение 1 с, 3 с, 10 с, 15 мин, 2 ч), запись по событию (триггер по порогам), запись переходных процессов
• Триггеры: по превышению/падению напряжения, тока, частоты, гармоник, фликкера
• Синхронизация: внутренняя (PLL), внешняя (GPS, IRIG-B), по напряжению/току
• Формат данных: PQDIF (стандарт IEEE 1159), CSV, собственный формат Fluke
• Управление: через встроенную клавиатуру, удалённо через веб-интерфейс или ПО PowerLog
• Автономная работа: автоматический запуск по расписанию, работа без подключения к ПК

Условия окружающей среды

• Диапазон рабочих температур: от 0 °C до 50 °C
• Диапазон температур хранения: от –20 °C до 60 °C
• Относительная влажность: макс. 80 % без конденсации (при 25 °C)
• Степень защиты: IP40 (по передней панели)

Измеряемые величины

• Напряжение и ток: U_эфф (действ.), U_пик, коэффициент амплитуды, частота (0,1–70 Гц), I_эфф, I_пик
• Мощность: P – активная [Вт], Q – реактивная [Вар], S – полная [ВА], коэффициент мощности (cos φ), тангенс φ
• Энергия: активная, реактивная, полная за период (интегрирование)
• Гармоники: до 50-й гармоники (напряжение, ток, мощность), углы сдвига, THD, TDD, индивидуальные искажения
• Качество электроэнергии: провалы, перенапряжения, перерывы, несимметрия, фликкер (Pst, Plt), переходные процессы (до 1 МГц)
• Дополнительные параметры: несбалансированность, доза фликера, коэффициенты K-фактора

Частота и синхронизация

• Диапазон частот: от 0,1 Гц до 70 Гц
• Точность измерения частоты: ±0,01 % от измеряемой величины
• Источник синхронизации: внутренний (PLL), внешний (GPS, IRIG-B) или по выбранному каналу напряжения/тока
• Точность синхронизации по GPS: ±1 мкс (с опциональным модулем)

Память для конфигураций

• Встроенная флеш-память: 2 ГБ для хранения данных и настроек
• Слот для SD-карты: до 32 ГБ для расширения и автономной записи
• Хранение конфигураций: до 10 пользовательских профилей с возможностью загрузки через ПК

Интерфейсы

• Ethernet: 10/100 Мбит/с, протоколы: TCP/IP, FTP, Modbus TCP, HTTP (веб-сервер)
• USB: 2.0 (тип B) для связи с ПК
• RS-232: последовательный порт для подключения модема или принтера
• GPS: опциональный модуль для синхронизации времени
• SD-карта: слот для карт памяти (до 32 ГБ)

Стандарты и безопасность

• Соответствие: IEC 61000-4-30 (класс A), IEC 61000-4-15 (фликкер), IEEE 1159, EN 50160
• Электрическая безопасность: EN 61010-1, 1000 В CAT III / 600 В CAT IV, степень загрязнения 2
• Электромагнитная совместимость: IEC 61326-1 (излучение и помехоустойчивость)
• Защита входов: входы напряжения защищены от перенапряжения до 2 кВ, входы тока – до 10 кА (при использовании внешних датчиков)

Модификации

Fluke 1760 INTL (международная версия)

• Включает универсальный блок питания, кабели, клещи тока (в зависимости от модификации), ПО PowerLog и документацию.
• Предназначена для работы в различных регионах с сетевыми стандартами.
• Поддерживает все функции прибора, включая синхронизацию по GPS (опционально).

Fluke 1760 BASIC (базовая версия)

• Поставляется без дополнительных датчиков, только базовый набор кабелей и ПО.
• Подходит для стационарной установки или для пользователей, уже имеющих токовые клещи и трансформаторы.
• Сохраняет все измерительные возможности и программное обеспечение.

Fluke 1760 TR (с трансформаторами тока)

• Включает трансформаторы тока для бесконтактного измерения (модели TR INTL и TR BASIC).
• Обеспечивает безопасное измерение токов до 3000 А (в зависимости от трансформаторов).
• Идеален для работы с высокими токами без разрыва цепи.

Примечание по версиям /BASIC: версии с суффиксом /BASIC поставляются с уменьшенной комплектацией – без токовых клещей, трансформаторов и некоторых кабелей. Для полноценной работы рекомендуется заказывать датчики отдельно. Точный состав уточняйте в спецификации поставки.
